Projektowanie i budowa przemysłowej stacji transformatorowej dużej mocy to inwestycja o strategicznym znaczeniu, której awaria może generować milionowe straty dziennie. Kluczowym aspektem, który nie może być zaniedbany, jest bezpieczeństwo pożarowe. W przypadku transformatorów, zwłaszcza tych pracujących w trudnych warunkach przemysłowych 24/7, margines błędu nie istnieje. Prawidłowe podejście do zagadnień pożarowych na etapie koncepcji i wykonawstwa może uratować inwestycję, zanim jeszcze padnie pierwsza łopata, a także zapobiec kosztownym dramatom.
Specyfika Transformatorów Przemysłowych a Ryzyko Pożarowe

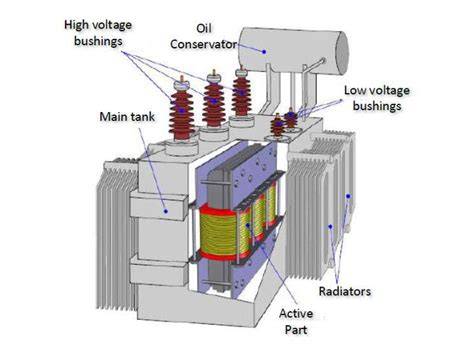

Transformator w stacji przemysłowej to nie tylko serce, ale cały układ krwionośny zasilający zakłady o ogromnym zapotrzebowaniu na energię, takie jak huty, kopalnie czy rafinerie. Transformator o mocy 40 MVA i więcej to maszyna o skomplikowanej architekturze, której każda decyzja technologiczna rezonuje w całym systemie zasilania, w tym w zakresie bezpieczeństwa pożarowego.
Kluczowe Cechy Odróżniające Transformatory Przemysłowe
- Chłodzenie: Standardowe olejowe układy chłodzenia często nie wystarczą. W grę wchodzi aktywne chłodzenie olejowo-powietrzne, często z wymuszonym obiegiem i redundantnymi wentylatorami (układy ONAN/ONAF). Niewłaściwe chłodzenie prowadzi do przegrzewania, co jest jedną z głównych przyczyn awarii i pożarów.
- Zabezpieczenia: Transformator tej klasy potrzebuje rozbudowanego systemu zabezpieczeń. Do absolutnego minimum należą: zabezpieczenie Buchholza, czujniki temperatury uzwojeń, przekaźniki różnicowe, zabezpieczenia nadprądowe oraz zabezpieczenie gazowe. Systemy te, często zintegrowane z rejestratorami awarii i systemem SCADA, umożliwiają zdalny monitoring w czasie rzeczywistym i szybką reakcję, minimalizując ryzyko pożaru lub jego rozprzestrzeniania.
- Materiały: Uzwojenia z miedzi elektrolitycznej, rdzeń o wysokiej przenikalności magnetycznej oraz izolacje o podwyższonej wytrzymałości cieplnej to warunki konieczne. Oszczędności na tym etapie to bezpośrednie zaproszenie do katastrofy, w tym pożarowej.
- Transport, montaż i kalibracja: Transformator 40 MVA może ważyć nawet 70 ton, co wymaga specjalistycznego transportu i rygorystycznych procedur montażowych. Należy zachować rygor czystości i odpowiednie warunki temperaturowe, a następnie wykonać pełne próby napięciowe, testy izolacji i próby zwarciowe. Każdy zaniedbany etap montażu i kalibracji jest potencjalnym punktem awarii prowadzącej do zagrożenia pożarowego.
- Parametry techniczne: Dane takie jak napięcie pierwotne (np. 110 kV), napięcie wtórne (np. 6.3 kV), prąd znamionowy (np. 3660 A), impedancja (np. 8.5 procent) i współczynnik mocy (cos φ = 0.9) to precyzyjnie dopasowane wartości, od których zależy zarówno sprawność systemu, jak i jego bezpieczeństwo.
Stacja Transformatorowa jako Inżynieryjna Twierdza - Aspekty Pożarowe
Stacja transformatorowa dla transformatora 40 MVA to obiekt, który musi chronić, wspierać i umożliwiać bezpieczną obsługę infrastruktury o wartości milionów euro. Nie może być prowizorką, lecz przemyślaną inżynieryjną twierdzą, zwłaszcza w kontekście bezpieczeństwa pożarowego.
- Kubatura i przestrzeń robocza: Transformator tej klasy potrzebuje odpowiedniego zapasu przestrzeni nie tylko na samą maszynę, ale także na wentylację, konserwację, bezpieczne dojście oraz ewakuację. Przepisy określają minimalne odległości od ścian i innych urządzeń, jednak prawdziwe bezpieczeństwo i komfort pracy zaczynają się powyżej tych minimów, pozwalając na swobodne przemieszczanie się i operowanie narzędziami, co minimalizuje ryzyko błędów i wypadków mogących prowadzić do pożarów. Brak miejsca operacyjnego to realne ryzyko poślizgnięcia się, porażenia czy błędów serwisowych.
- Fundament: Transformator o masie ponad 70 ton wymaga specjalnej konstrukcji żelbetowej, która przenosi obciążenie punktowe, a jednocześnie izoluje od drgań i wilgoci. Źle wykonany fundament to ryzyko osiadania, zakłóceń pracy urządzenia oraz awarii, które mogą w konsekwencji doprowadzić do pożaru.
- Wentylacja mechaniczna: Stacja musi być wyposażona w wentylację mechaniczną, która efektywnie odprowadza ciepło z transformatora i jednocześnie zabezpiecza przed wilgocią i kondensacją. W zaawansowanych projektach stosuje się układy z czujnikami temperatury, które automatycznie uruchamiają wentylatory, gdy temperatura przekroczy określony próg, co jest kluczowe dla zapobiegania przegrzewaniu się urządzeń i ryzyka pożaru.
- Analiza stref zagrożenia wybuchem i ochrona przeciwpożarowa: Transformator olejowy zawsze stanowi potencjalne źródło zapłonu. Konieczne jest uwzględnienie zasad ochrony przeciwpożarowej, analizy stref zagrożenia wybuchem, wydzielenia stref serwisowych, wentylacji gazów palnych oraz zapewnienia dostępności dla urządzeń ratowniczych. Umieszczenie rozdzielnicy nn i agregatu w tej samej strefie zagrożenia bez odpowiednich zabezpieczeń to poważne zaniedbanie.
- Trwałość i odporność na czynniki zewnętrzne: Stacja transformatorowa musi być odporna na warunki atmosferyczne, promieniowanie UV, skrajne temperatury i czynniki chemiczne (pyły, kwasy, oleje). Ściany powinny mieć odpowiednie powłoki, dachy zabezpieczenia przed przeciekami, a każda instalacja możliwość regularnej inspekcji. Odporność na te czynniki zapobiega degradacji komponentów, która mogłaby prowadzić do zwarć i pożarów.
- Ochrona przed gryzoniami: Brzmiąc trywialnie, ochrona przed gryzoniami jest ważna, ponieważ mogą one przegryzać wiązki kabli i czujników, prowadząc do resetowania systemów zabezpieczeń lub zwarć, a w konsekwencji do pożarów i znacznych strat.
Krytyczne Błędy Projektowe i Wykonawcze Prowadzące do Zagrożeń Pożarowych
W dużych inwestycjach energetycznych, błędy w projekcie czy wykonawstwie mogą otworzyć drzwi do katastrofy. Przyjrzenie się typowym grzechom głównym jest kluczowe dla zwiększenia bezpieczeństwa pożarowego.
Oszczędzanie na Kluczowych Elementach
- Oszczędzanie na szynach zbiorczych: Przewymiarowanie szyn miedzianych (np. przekrój 2x120x10) to nie fanaberia, ale zabezpieczenie systemu przed przegrzaniem, efektami naskórkowymi i przeciążeniami w czasie zwarć. Oszczędność na szynach może zakończyć się ich deformacją przy pierwszym zwarciu, a w konsekwencji prowadzić do przegrzewania i pożaru.
- Kable zasilające transformator: Dobór kabli zasilających transformator jest krytyczny. Dla prądu rzędu 3600 A nie można stosować typowych kabli aluminiowych o przekroju 240 mm². Niewłaściwy dobór prowadzi do przeciążenia, strat mocy, przegrzewania, a w efekcie - do pożaru. Przykładem jest kabel, który pod wpływem temperatury rozszerzał się i wypychał izolację, co skutkowało łukiem elektrycznym i długotrwałą przerwą w dostawie prądu.
- Minimalizm w zabezpieczeniach: Ogranicznik przepięć nie jest zbędnym luksusem. Jego brak może skutkować przebiciem izolacji i trwałym uszkodzeniem transformatora. Dobre zabezpieczenia nie tylko chronią urządzenia, ale także skracają czas diagnozy i naprawy, co jest kluczowe w sytuacjach awaryjnych związanych z ryzykiem pożaru.
Złożone Aspekty Jakości Energii i Koordynacji
- Harmoniczne: W wielu instalacjach przemysłowych (falowniki, piece indukcyjne, napędy) pojawiają się harmoniczne. Ich obecność prowadzi do nadmiernych strat w rdzeniach, przegrzewania transformatora i zakłóceń w pracy automatyki, skracając żywotność urządzenia i zwiększając ryzyko awarii pożarowej.
- Brak koordynacji między projektantem, wykonawcą a dostawcą: Brak spójności w dokumentacji i wykonawstwie może prowadzić do poważnych problemów, takich jak niepasujące elementy, błędne wysokości montażowe czy brak możliwości podłączenia zasilania awaryjnego. Takie improwizacje na placu budowy zwiększają koszty i ryzyko awarii, również tych pożarowych.
- Nieodpowiednie uziemienie: W instalacjach tej klasy nie wystarczy symboliczna bednarka. Potrzebna jest pełna siatka uziemiająca, odpowiednio rozmieszczona, skoordynowana z systemem ochrony odgromowej, odporna na korozję i udary. Brak dobrego uziemienia to ryzyko porażeń, fałszywych zadziałań zabezpieczeń i utraty gwarancji na urządzenia, a także zwiększone ryzyko zapłonu w przypadku przepięcia.
Wymogi Bezpieczeństwa Pożarowego dla Wolnostojących Stacji Transformatorowych
Wolnostojące stacje transformatorowe są często stosowane na obiektach przemysłowych ze względu na możliwość ograniczenia dostępu osób postronnych i oddalenie od miejsc stałego przebywania ludzi. Jednakże, jako elementy systemu elektroenergetycznego, podlegają szeregowi wymagań w zakresie bezpieczeństwa pożarowego, szczególnie jeśli chodzi o ich lokalizację na terenie zewnętrznym.
Ogólne Wymagania Konstrukcyjne

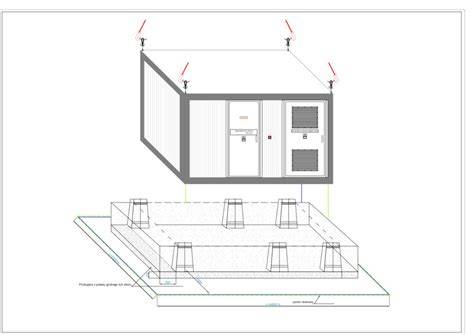

Wolnostojąca stacja transformatorowa to gotowy, prefabrykowany kontener, zazwyczaj wykonany z betonu lub płyt stalowych warstwowych. Dodatkowym elementem jest fundament, typowo jako osobna konstrukcja betonowa lub bloczki fundamentowe. Dach stacji może być zdejmowalny lub niezdejmowalny, z ewentualnymi dodatkowymi nakładkami.
Klasy Odporności Ogniowej Elementów Konstrukcyjnych
Kluczem do doboru lokalizacji stacji transformatorowej kontenerowej jest jej usytuowanie względem innych obiektów pod kątem pożarowym. Podstawą do klasyfikacji pożarowej elementów stacji jest norma PN-EN 13501-2: Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 2: klasyfikacja na podstawie badań odporności ogniowej, z wyłączeniem instalacji wentylacyjnej.
W normie tej znajdują się definicje trzech symboli używanych do określenia klasy odporności ogniowej:
- R (nośność ogniowa) - zdolność elementu konstrukcji do wytrzymania oddziaływania ognia przy określonych oddziaływaniach mechanicznych na jedną lub więcej powierzchni przez określony czas, bez utraty nośności.
- E (szczelność ogniowa) - zdolność elementu konstrukcji, który pełni funkcję oddzielającą, do wstrzymywania oddziaływania ognia tylko z jednej strony, bez przeniesienia ognia na stronę nienagrzewaną w wyniku przeniknięcia płomieni i gorących gazów; mogą one powodować zapalenie albo powierzchni nagrzewanej, albo jakiegokolwiek materiału będącego w sąsiedztwie tej powierzchni.
- I (izolacyjność ogniowa) - zdolność elementu konstrukcji do wytrzymywania oddziaływania ognia tylko z jednej strony, bez przeniesienia ognia w wyniku znaczącego przepływu ciepła ze strony nagrzewanej na stronę nienagrzewaną; przenoszenie powinno być ograniczone tak, żeby powierzchnia nienagrzewana ani jakikolwiek materiał będący w jej otoczeniu nie zapalił się; element powinien również stanowić barierę dla ciepła, wystarczającą do ochrony ludzi w jego pobliżu.
Przy doborze konstrukcji stacji oraz określeniu wymogów należy pamiętać o powyższej klasyfikacji oraz funkcjach pełnionych przez poszczególne elementy (na przykład w stacjach betonowych cała ściana jest elementem nośnym i musi spełniać wymogi REI).
Lokalizacja Stacji a Przepisy Przeciwpożarowe
Podstawą prawną do wyznaczenia odpowiedniego miejsca rozmieszczenia abonenckiej stacji transformatorowej jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
Z § 209 wynika, że stacje transformatorowe wolnostojące zaliczamy do kategorii budynków PM (produkcyjno-magazynowych). Z kolei § 271 wyznacza minimalne dopuszczalne odległości pomiędzy budynkami, w tym dla budynków kategorii PM, w zależności od wartości gęstości obciążenia ogniowego.
Informacje na temat parametru gęstości obciążenia ogniowego (Qd) można znaleźć w normie PN-B-02852. Parametr ten, w przypadku stacji transformatorowych, przede wszystkim uzależniony jest od typu stosowanego transformatora:
- Transformatory suche żywiczne (w tym transformatory dostępne w ofercie EG System) typowo wykonywane są z materiałów niepodtrzymujących ogień (samogasnących). Dlatego ogólnoprzyjętą praktyką jest przyjmowanie dla stacji z transformatorami suchymi żywicznymi parametru Qd < 500 MJ/m².
- Stacje z transformatorami olejowymi wypełnionymi olejem mineralnym lub estrami wymagają już obliczenia gęstości obciążenia ogniowego. Poniżej znajduje się przykład obliczenia Qd dla typowej stacji transformatorowej o wymiarach zewnętrznych 4,2m x 2,6m (powierzchnia rzutu poziomego 9,35m²) z transformatorem olejowym 630 kVA z estrem naturalnym.
Gęstość obciążenia ogniowego Qd w przypadku zamontowania w stacji transformatora olejowego hermetycznego z estrem naturalnym będzie wynosiła:
Qd = (Σ(Gi * Qci)) / F
gdzie:
- Qd - gęstość obciążenia ogniowego stacji transformatorowej, w [MJ/m²],
- n - liczba materiałów palnych zgromadzonych w budynku stacji, w [-],
- F - powierzchnia rzutu poziomego budynku stacji, w [m²],
- Gi - masa poszczególnych materiałów palnych zgromadzonych w stacji, w [kg],
- Qci - ciepło spalania poszczególnych materiałów palnych zgromadzonych w budynku stacji, w [MJ/kg] - dla estru naturalnego można przyjmować wartość Qc = 39 MJ/kg.
Z obliczonymi wartościami gęstości obciążenia ogniowego możemy wrócić do wytycznych Rozporządzenia oraz doboru usytuowania stacji transformatorowej względem innych budynków. Tabelka 1 przedstawia dopuszczalne minimalne odległości:
| Gęstość obciążenia ogniowego Qd [MJ/m²] | Odległość między budynkami [m] |
|---|---|
| < 500 | 8 |
| 500 - 1000 | 10 |
| 1000 - 4000 | 15 |
| > 4000 | 20 |
Na przykład:
- W przypadku stacji z transformatorem suchym żywicznym (Qd < 500 MJ/m²) możemy postawić stację w odległości min. 8m od innych budynków (pod warunkiem, że one nie posiadają większej wartości Qd).
- W przypadku stacji z transformatorem olejowym (dla obliczonego przykładu Qd ~1500 MJ/m²) możemy postawić stację w odległości min. 15m od innych budynków.
Gdy stację transformatorową należy lub chce się postawić w odległości mniejszej niż wymienione, konieczne jest stosowanie ścian oddzielenia pożarowego. W takiej sytuacji pomocne są informacje z § 212 i § 216 Rozporządzenia.
§ 212 wprowadza klasyfikację budynków pod kątem gęstości obciążenia pożarowego. Tabelka 2 przedstawia tę klasyfikację:
| Gęstość obciążenia ogniowego Qd [MJ/m²] | Klasa odporności pożarowej budynku |
|---|---|
| < 500 | E |
| 500 - 1000 | D |
| 1000 - 4000 | C |
| > 4000 | B |

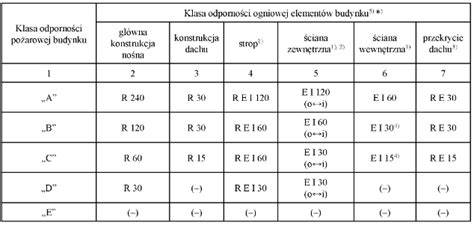

§ 216 z kolei wyznacza wymogi do klas elementów budynku. Tabelka 3 przedstawia te wymogi:
| Klasa odporności pożarowej budynku | Konstrukcja główna nośna (R) | Konstrukcja drugorzędna nośna (R) | Ściany zewnętrzne (REI) | Ściany wewnętrzne (EI) | Dachy (RE) | Stropy (REI) | Przekrycia (RE) |
|---|---|---|---|---|---|---|---|
| A | R240 | R120 | REI120 | EI120 | REI60 | REI120 | RE30 |
| B | R120 | R60 | REI60 | EI60 | REI30 | REI60 | RE15 |
| C | R60 | R30 | REI30 | EI30 | RE15 | REI30 | E15 |
| D | R30 | R15 | E15 | E15 | E15 | E15 | E15 |
| E | Brak wymagań | Brak wymagań | Brak wymagań | Brak wymagań | Brak wymagań | Brak wymagań | Brak wymagań |
Z Tabelki 2 wynika, że przykładowa stacja z transformatorem olejowym (Qd ~1500 MJ/m²) musi zostać zaliczona do klasy "C". Tabelka 3 dla tej klasy ma wymóg stosowania konstrukcji głównej nośnej R60 i ścian zewnętrznych REI30. Równocześnie, na przykład w przypadku stacji betonowych, uzyskanie klasy R60 często wiąże się z posiadaniem także klasy REI60 dla ścian.
Dodatkowe Aspekty Lokalizacyjne
- Nieprzekraczalna linia zabudowy: Stacja transformatorowa jest obiektem budowlanym i nie może zostać zlokalizowana za nieprzekraczalną linią zabudowy.

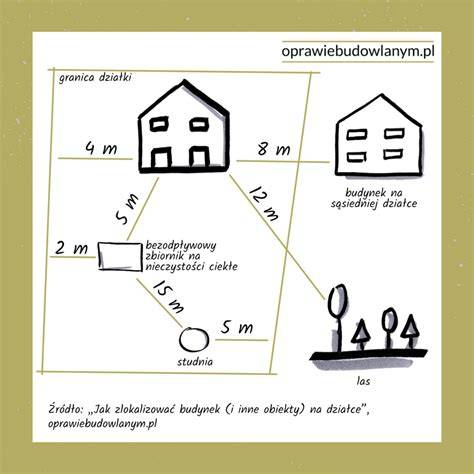

- Granica działki niezabudowanej: W temacie odległości wolnostojącej stacji transformatorowej do granicy działki niezabudowanej decyduje Rozporządzenie Ministra Infrastruktury. § 272 ust. 1 mówi, że jeśli nie stosujemy ścian oddzielenia przeciwpożarowego (REI), to za minimalną odległość przyjmujemy połowę odległości dla budynku PM o Qd większą od 1000 MJ/m², lecz nie większą niż 4000 MJ/m². Z Tabelki 1 wnioskujemy, że odległość ta ma wynosić co najmniej 7,5m. Równocześnie ust. 3 tego samego paragrafu mówi, że budynek usytuowany bezpośrednio przy granicy działki powinien mieć od strony sąsiedniej działki ścianę oddzielenia przeciwpożarowego o klasie odporności ogniowej określonej w § 232 ust.
