Wybór kamery termowizyjnej dla OSP: Kompleksowy poradnik

Wprowadzenie do termowizji w ratownictwie

Choć od pojawienia się pierwszych pożarniczych kamer minęło już prawie 30 lat, to wciąż nie wszystkie znajdują swoje miejsce w trudnych warunkach pożarowych. Postęp technologiczny, miniaturyzacja i rozwijanie możliwości obrazowania czynią termowizję coraz bardziej nieodzownym narzędziem we współczesnym ratownictwie. Czasem, poznając możliwości tej technologii i usprawnienia wynikające z jej stosowania, strażacy wręcz nie wyobrażają sobie pracy bez niej. Toteż całkiem słusznie zaczynają się pojawiać głosy mówiące o konieczności posiadania kamer termowizyjnych w każdej Jednostce Ratowniczo-Gaśniczej (JRG) i na każdym stanowisku kierowania (Komendzie Miejskiej, Wojewódzkiej czy Głównej), dostępnych dla grup operacyjnych.

Kamery termowizyjne stały się integralną częścią wyposażenia każdej jednostki straży pożarnej. Dzięki nim, strażacy mogą "widzieć" przez dym i ciemność, szybko identyfikując źródła ciepła i oceniając skalę zagrożeń.

Podstawy działania kamery termowizyjnej

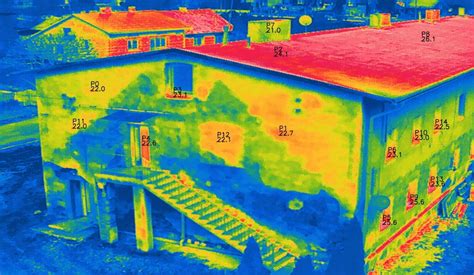

Kamera termowizyjna, zwana również kamerą termalną lub termograficzną, ma za zadanie przetwarzać promieniowanie podczerwone w obraz widzialny. Wedle nazewnictwa naukowego, proces obrazowania w paśmie podczerwieni o średniej długości fal (zakres 9 do 14 μm) nazywamy termografią. Technologia ta pozwala na odbiór promieniowania cieplnego, które emitują wszystkie ciała, a następnie zamienia promieniowanie na obraz podobny do fotografii. Wyświetlacz kamery pokazuje różnice w natężeniu podczerwieni, co oznacza, że obiekty o tej samej temperaturze będą wyświetlane w tym samym „kolorze”. Ze względu na to, że oko ludzkie najlepiej odbiera kontrasty w odcieniach szarości, właśnie taki wzór kolorystyczny mają termogramy, czyli obrazy z termowizji.

Rodzaje kamer termowizyjnych dla straży pożarnej: Sytuacyjne vs. Taktyczne

Nie każda kamera termowizyjna sprawdzi się w każdej sytuacji. Podziału tego zaczęli dokonywać sami producenci na potrzeby wewnętrzne, natomiast jako pierwszy w sposób merytoryczny i metodyczny zaczął go omawiać Andrew Starnes, oficer straży ze Stanów Zjednoczonych, współtwórca projektu badawczego Kill The Flashover, który bada, rozumie i doskonali trzy filary działań podczas pożarów wewnętrznych: zarządzanie przepływami, termowizję oraz dodatki do wody poprawiające jej skuteczność gaśniczą.

Definicje i przeznaczenie

Kamerę termowizyjną można kupić w sklepie z artykułami sportowymi, ale to nie znaczy, że jest ona przeznaczona dla strażaków. Rozróżnia się dwa główne typy kamer termowizyjnych dla straży pożarnej:

• Kamera sytuacyjna - to kamera, która w założeniu ma swoje zastosowanie dla rot wyłącznie jako urządzenie służące orientacji i wspomagające przeszukiwanie pomieszczeń. Nie jest ona jednak wystarczająco zaawansowana technologicznie, by na jej podstawie podejmować taktyczne decyzje. Kamery sytuacyjne służą przede wszystkim zapobieganiu dezorientacji i są podstawowym wsparciem przeszukania. Z uwagi na stosunkowo niską cenę są bardziej dostępne i istnieje większa szansa wyposażenia roty udającej się np. do wewnętrznych działań gaśniczych w tego typu urządzenie.
• Kamera taktyczna - to bardziej zaawansowane urządzenie, które ma ujednolicony sposób wyświetlania informacji. Pokazuje stan naładowania baterii na dole ekranu, pasek temperatur w bocznej części (prawa strona) czy wynik pomiaru temperatur mierzony w punkcie centralnym oznaczonym symbolem (krzyżyk, romb itp.). Do tego w górnym lewym rogu znajduje się informacja o trybie pracy (w trybie niższej czułości pojawia się zielony trójkąt).

Jedno jest pewne: zarówno kamera sytuacyjna, jak i taktyczna spełniają swoją rolę, ale największą skuteczność uzyskuje się wtedy, gdy kamera jest używana zgodnie z jej przeznaczeniem. Należy tylko uważać, aby nie poświęcić kosztów tylko po to, aby umieścić „termowizor na każdym strażaku”.

Kluczowe różnice i ograniczenia kamer sytuacyjnych

Kamery sytuacyjne są mniej skomplikowane i mają niższe parametry. Są przez to tańsze, ale sprawdza się tu uniwersalna zasada - dostajesz to, za co płacisz. Kamera sytuacyjna nie będzie odpowiednia do rozpoznania warunków, przeszukiwania pomieszczeń i rozpoznania pod kątem operowania prądami gaśniczymi. Ich niepoprawne wykorzystanie może mieć fatalne skutki, dlatego kluczowe jest gruntowne przeszkolenie użytkowników.

Główne ograniczenia kamer sytuacyjnych obejmują:

• Niższa rozdzielczość: Na ogół rzędu 160 x 120 pikseli, co daje łączną liczbę około 19 000 pikseli na wyświetlaczu. Wymagania stawiane kamerom przez normę NFPA 1801 (rozdzielczość 320 x 240) mówią o minimalnej liczbie pikseli rzędu 80 000! W efekcie, patrzenie na obiekty z odległości większej niż około 2 m powoduje ograniczenie możliwości dostrzegania detali. Dla porównania, ten sam poziom detalu przy wykorzystaniu kamery z rozdzielczością 320 x 240 można dostrzec z około 4,5 m. Dostrzeżenie nogi czy ręki osoby poszkodowanej lub zagrożenia z powodu obecności butli z gazem może być utrudnione, a to przecież zasadnicza różnica.
• Niższa częstotliwość odświeżania: Większość kamer sytuacyjnych plasuje się pomiędzy 9 a 16 Hz. Ludzkie oko widzi z częstotliwością rzędu 27 Hz. Obraz wyświetlany z częstotliwością mniejszą niż 30 Hz będzie zatem rozmywał się lub klatkował. Przy dynamicznych ruchach, jakie niemal zawsze towarzyszą prowadzeniu działań, spowoduje to duże ryzyko przeoczenia istotnych elementów. W połączeniu z niską rozdzielczością będzie niemal zawsze wiązało się z niedokładnym przeszukaniem.
• Małe ekrany: Z nielicznymi wyjątkami (jak Flir K2) kamery sytuacyjne mają małe ekrany, co utrudnia lub uniemożliwia dostrzeżenie szczegółów.
• Czas przełączania trybów: Nawet jeśli kamera ma różne tryby czułości, wolny procesor potrzebował będzie nawet do 4 sekund na przełączenie trybu.
• Różne palety kolorów: Kamery sytuacyjne często wykorzystują różne palety kolorów, które mogą wprowadzać zamieszanie. Podstawowa paleta kolorów obrazująca obszary między zimnym a gorącym (czarny, szary, biały, żółty, pomarańczowy i czerwony) jest intuicyjna i znana. Inne palety mogą mylić i powodować podejmowanie błędnych decyzji.
• Niska dokładność pomiaru: Współczynnik distance to spot (odległość do wielkości punktu pomiarowego) wynosi w nich 10:1 - im dalej od obiektu usytuowana jest kamera, tym większe pole mierzy i uśrednia. Pomiar dokładny jest możliwy tylko z bliska.

Z powyższych przyczyn kamery sytuacyjne nie są zalecane do rozpoznania (w tym rozpoznania 360°), podejmowania decyzji o możliwości wejścia do działań wewnętrznych, do przeszukania oraz do wsparcia operowania prądami gaśniczymi. Do czego zatem można używać kamer sytuacyjnych? Te urządzenia sprawdzą się doskonale do zapobiegania dezorientacji, a z uwagi na niższy koszt są łatwiej dostępne dla większej liczby strażaków.

Wymagania i kluczowe parametry kamer termowizyjnych dla straży pożarnej

W dynamicznym i często niebezpiecznym środowisku działań ratowniczo-gaśniczych, kluczowe jest posiadanie narzędzi, które zapewniają przewagę w walce z żywiołem i pomagają chronić ludzkie życie. Wybierając kamerę termowizyjna, kluczowe są jej rozdzielczość, kąt widzenia, odporność oraz ergonomia. Obudowy kamer termowizyjnych są odporne na wysoką temperaturę i wodę, a ich konstrukcja jest wzmocniona, aby wytrzymać zagrożenia związane z działaniami gaśniczymi. Zostały zaprojektowane tak, aby przełamywać ograniczenia trudnych środowisk, takich jak wysoka temperatura, wysoka wilgotność i gęsty dym.

Standard NFPA 1801

Jedyna tak powszechnie uznawana norma NFPA:1801 opisująca właściwości kamer termowizyjnych przeznaczonych dla straży pożarnych stawia szereg wymagań. Wspomniany standard od wielu lat stawia coraz bardziej wygórowane wymagania kamerom przeznaczonym dla strażaków. Nie jest on wprawdzie w Polsce wymogiem, stanowi jednak dobry punkt odniesienia podczas oceny faktycznej użyteczności danego urządzenia i pomaga zwrócić uwagę na istotne aspekty funkcjonalności. Trzeba zaznaczyć, że na rynku można znaleźć kamery spełniające wymogi tego standardu lub wykonane zgodnie z jego postanowieniami, na co warto zwrócić uwagę przy wyborze kamery.

Standard NFPA przewiduje gruntowny sprawdzian trwałości wykonania urządzenia, obejmujący:

• Test wytrzymałości w wysokich temperaturach.
• Próbę ogniową (ekspozycja na płomień palnika).
• Test wytrzymałości na uderzenia i wibracje.
• Test upadku z wysokości na betonową podłogę.
• Test zanurzenia w wodzie (wodoszczelność).
• Sprawdzenie odporności na korozję.

Wymagania stawiane są również wyświetlaczom (odporność na przetarcia powierzchni i rysy) oraz etykietom i oznakowaniom, które muszą mieć odpowiednią trwałość.

Odporność na temperaturę

Standard NFPA:1801 wymaga odporności na temperaturę 260°C przez 5 minut. Kamery termowizyjne są zdolne do pracy w temperaturach do 260°C przez okres do 5 minut. Dodatkowo, mogą działać przez 10 minut w 120°C i 30 minut w 80°C. Należy wziąć pod uwagę czynniki takie jak maksymalna dopuszczalna wartość temperatury RDZENIA oraz OTOCZENIA i je różnicować.

Poniżej przedstawiono porównanie odporności sytuacyjnych kamer termowizyjnych na temperaturę, oparte na danych producentów:

Rozdzielczość i kąt widzenia (FOV)

Wysoka rozdzielczość zapewnia dokładny i szczegółowy obraz termiczny, co jest niezbędne do identyfikacji subtelnych różnic w temperaturach. Szeroki kąt widzenia z kolei umożliwia obserwację większych obszarów bez konieczności częstego przemieszczania kamery.

Pole widzenia (FOV, Field of View) jest ważnym parametrem, który wpłynie bardzo na wygodę pracy, a także zdolność do skutecznego przeszukania obszarów silnie zadymionych bez ryzyka przeoczenia pewnych pól. Pole widzenia człowieka wynosi około 270°. Oznacza to, że kamera termowizyjna pokazuje nam zaledwie jedynie część tego, co widzimy naturalnie za pomocą wzroku. Kamery strażackie charakteryzują się polem widzenia rzędu 37° w pionie oraz 50° w poziomie. Niektóre urządzenia oferowane obecnie strażakom mają dosyć mały zakres widzenia, co znacznie wpływa na ich funkcjonalność podczas działań w całkowitym zadymieniu (ryzyko przeoczenia niewielkich obiektów, np. mała ręka dziecka, butla z gazem w pobliżu ogniska pożaru).

Można zatem zaryzykować stwierdzenie, że środowiskiem stawiającym najwyższe wymagania strażackim kamerom będzie środowisko pożaru wewnętrznego.

Częstotliwość odświeżania

Kolejny ważny parametr związany z charakterystyką wizualną obrazu to częstotliwość odświeżania. Aby kamera pracowała w sposób płynny dla ludzkiego oka, parametr ten powinien wynosić więcej niż 30 Hz (klatek na sekundę), czyli więcej niż częstotliwość widzenia dla zmysłu wzroku ludzkiego. Niższe wartości powodują brak płynności obrazu, co przy dynamicznych ruchach towarzyszących działaniom gaśniczym może prowadzić do przeoczenia istotnych elementów.

Tryby czułości i interpretacja obrazu

Kamery termowizyjne mają najczęściej dwa tryby czułości:

• Tryb wysoki: do pracy z niższymi temperaturami (do około 150°C), pozwala na obrazowanie większej liczby szczegółów w otoczeniu niższych temperatur.
• Tryb niższej czułości: przeznaczony do obrazowania środowiska o wyższych temperaturach, włączy się automatycznie w momencie wypełnienia obrazu gorącymi obiektami i pozwoli na ich lepsze rozróżnienie. Zazwyczaj tryb ten umożliwia obrazowanie obiektów o temperaturze niższej niż 1000°C (w praktyce około 700°C).

Zmiana trybów jest zauważalna poprzez nagłą (skokową) zmianę kolorów i odcieni na wyświetlaczu. Dodatkowo w lewym górnym rogu pojawia się trójkąt, który pozostaje tam przez cały czas pracy kamery w tym trybie. To ważna informacja, bowiem interpretacja obrazu z kamery musi uwzględniać również tryb pracy.

Dodanie trzeciego trybu pracy (powyżej 1000°C) wcale nie jest korzystne, bowiem kamera termowizyjna nie jest termometrem i nie powinna być tak traktowana. Jest narzędziem, które w wyniku szeregu procesów upraszcza i uśrednia informację, przekładając ją na szacowaną temperaturę. Również odczytanie konkretnej wartości temperatury z wyświetlacza nie powinno być głównym celem, bowiem ta wartość dotyczy małego obszaru położonego w centrum ekranu, oznaczonego krzyżykiem lub rombem. Zatem wyższa wartość górnej granicy zakresu pomiarowego nie jest kluczowym parametrem. Dodatkowo niska czułość, załączająca się przy wypełnieniu obrazu obiektami o tak wysokiej temperaturze, spowoduje niską dokładność wyświetlania i zlewanie się obiektów oraz „ślepotę” kamery na obiekty o znacznie niższej temperaturze.

Ergonomia i wytrzymałość

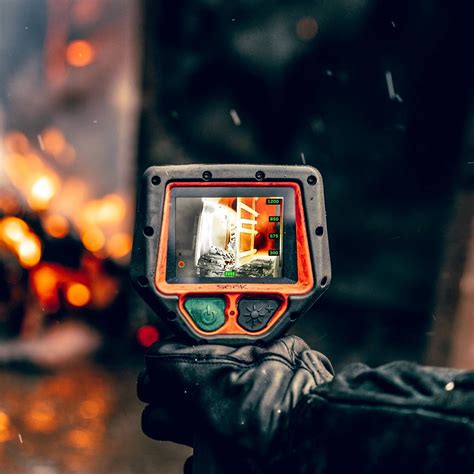

Sprzęt powinien także zapewniać łatwe i komfortowe chwytanie w rękawicach pożarniczych z pozycji wiszącej (przy wykorzystaniu retraktora lub paska do wieszania na szyi albo na ramieniu). Jednocześnie zapewnia to m.in. możliwość łatwego przekazywania kamery innemu operatorowi. Wśród cech ułatwiających użytkowanie z pewnością znajdzie się duży ekran, wysoka rozdzielczość czy możliwość robienia zdjęć i/lub nagrywania filmów, co pozwala na lepszą analizę zdarzeń lub ćwiczeń. Dosyć ważnym elementem ergonomii pracy jest możliwość patrzenia na ekran kamery na wysokości wzroku. Niektóre kamery nie dają takiej możliwości, co czyni pracę z nimi mniej ergonomiczną. Utrudnia to również, a czasem wręcz uniemożliwia, zastosowanie zalecanej techniki pracy, polegającej na skanowaniu badanej przestrzeni bez pominięcia pewnych obszarów z powodu ograniczonego pola widzenia kamery termowizyjnej.

Przegląd wybranych kamer termowizyjnych dla OSP

Kamery o wysokiej odporności i zaawansowanych funkcjach

• Rosenbauer Helmet C1: Kamera montowana na hełmie, spełniająca rygorystyczne normy NFPA:1801 w zakresie odporności temperaturowej. Jest to przykład kamery taktycznej, zaprojektowanej do pracy w najbardziej ekstremalnych warunkach.
• FLIR K2: Kompaktowe narzędzie w bardzo przystępnej cenie, kwalifikowane jako odpowiednie do warunków pożarowych, choć jej odporność na 260°C wynosi 3 minuty (2 minuty krócej niż NFPA:1801). Posiada częstotliwość odświeżania 9 Hz i niską rozdzielczość (160×120). Łączy kamerę cyfrową z termowizyjną w celu stworzenia fałszywego obrazu, który zanika w obszarze pożaru.
• Guide Sensmart PR Series (PR 410 Gen2, PR 610 Gen2): To dwufunkcyjne kamery termowizyjne, idealne do akcji ratunkowych i poszukiwawczych. Zostały zaprojektowane jako dwufunkcyjne urządzenia do akcji ratunkowych i detekcji. Ich konstrukcja bazuje na opiniach i informacjach zwrotnych od użytkowników, co pozwoliło na stworzenie kamer odpowiadających na realne potrzeby strażaków. Urządzenia z serii PR są certyfikowane jako iskrobezpieczne przeciwwybuchowo (Intrinsic Safety Explosion-Proof). Kamery wyposażone są w sześć trybów pracy: podstawowy tryb gaszenia pożarów, tryb czarno-biały, tryb sceny pożarowej, tryb poszukiwania i ratowania, tryb wykrywania termicznego oraz standardowy tryb podczerwieni. Posiadają funkcje analizy temperatury, korekty temperatury oraz możliwość wysyłania alarmów (wibracje, miganie ekranu, dźwięk) o przekroczeniu ustalonej temperatury. Wyposażone są w dedykowany system operacyjny zoptymalizowany pod kątem misji ratowniczych i gaśniczych, z prostym interfejsem użytkownika. System wspiera aktualizacje OTA (Over-The-Air) za pośrednictwem dedykowanej aplikacji TargetIR. Posiadają również nowoczesne wejścia/wyjścia: wielofunkcyjny port USB Typu C do szybkiego ładowania i zgrywania materiałów, wbudowany port Micro HDMI do podłączenia do zewnętrznego źródła obrazu oraz moduł Wi-Fi umożliwiający zdalne przesyłanie obrazu bez kabli.

Kamery sytuacyjne i inne modele dostępne na rynku

Na rynku pojawiło się sporo kamer sytuacyjnych. Niektóre są przeznaczone do trzymania w rękach, inne wkomponowane np. w aparat powietrzny butlowy lub nawet hełm. Kamery te są bardzo różne pod względem budowy czy wielkości, niemniej jednak często mają zbliżoną funkcjonalność. Inne z kolei odstają od reszty, a wynika to głównie z tego, czy kamerę wykonano zgodnie z zapisami NFPA 1801, czy nie, nawet jeśli kamery sytuacyjne co do zasady nie są z owym standardem zgodne.

• iTIC G1 MSA: Zapewnia akceptowalny obraz przy temperaturze 120°C przez 20 minut, co jest dobrym parametrem odporności, ale w umiarkowanych warunkach pożarowych. Osiąga wartość 30 Hz częstotliwości odświeżania.
• Scott Sight: Jak podaje producent, praca rdzenia urządzenia w temperaturze powyżej 70°C nie jest zalecana.
• Seek Reveal FirePRO: Posiada rozdzielczość 320×240 (jedną z najwyższych dostępnych), częstotliwość odświeżania wynoszącą 16 Hz, przyjazną dla straży pożarnej paletę kolorów, największą na rynku powierzchnię pomiarową i jest łatwa w użyciu. Jest lekka i przystępna cenowo. Urządzenie posiada wbudowaną latarkę i wykonuje zdjęcia.
• Smartfon CAT S60 + MyFlir: Zalecenia producenta wyraźnie wskazują, aby utrzymywać temperaturę otoczenia podczas pracy w zakresie od -10°C do 45°C, co całkowicie wyklucza jego użycie w warunkach pożaru.
• Inne modele: W ofercie producentów znajdują się również zaawansowane modele takie jak FLIR K65 (spełniająca najwyższe standardy do pracy w strefach zagrożenia wybuchem), BULLARD TXS (idealna dla strażaków), HIKMICRO M11W (zaawansowane narzędzie diagnostyczne), SEEK - ATTACK PRO (sprawdzi się w trudnych warunkach, działa w zakresie od -20°C do 650°C), FLIR K85 (o rozdzielczości 640×480), FLIR K75 (profesjonalna do działań ratowniczo-gaśniczych) oraz Hikmicro FP21 (wszechstronna kamera do działań strażackich).

Zastosowania termowizji w działaniach ratowniczo-gaśniczych

Termowizja odgrywa kluczową rolę w działaniach ratowniczo-gaśniczych, znacząco podnosząc poziom bezpieczeństwa i skuteczności. Kamery termowizyjne są niezastąpione w wielu aspektach:

• Lokalizacja ogniska pożaru: Umożliwiają szybkie zlokalizowanie ogniska pożaru wewnątrz budynków lub innych struktur, a strażacy mogą określić konkretną lokalizację i kierunek rozprzestrzeniania się ognia na podstawie obrazu termowizyjnego w czasie rzeczywistym.
• Poszukiwanie i ratownictwo: W ciemnym i zadymionym środowisku kamery termowizyjne są niezastąpione do szybkiego lokalizowania uwięzionych osób, ponieważ są w stanie wykryć ciepło ciała, dając ratownikom cenny czas.
• Wykrywanie ukrytych pożarów: Mogą zidentyfikować ogniska pożarów ukryte za barierami, np. w ścianach, lub w miejscach takich jak zgorzeliska pożarowe. Umożliwiają monitorowanie ukrytych pożarów wewnętrznych, co zwiększa bezpieczeństwo zespołów ratunkowych.
• Kontrola procesu dogaszania: Pomagają w kontrolowaniu procesu dogaszania i zapobieganiu ponownym zapłonom poprzez identyfikację gorących punktów.
• Monitorowanie stabilności konstrukcji: Termowizja pozwala na identyfikację przegrzewających się przewodów elektrycznych oraz monitorowanie temperatury konstrukcji budowlanych, co zwiększa bezpieczeństwo działań i pomaga ocenić ryzyko zawalenia się elementów.
• Dokumentacja: Funkcja nagrywania wideo pozwala na dokumentowanie działań ratowniczych oraz późniejszą analizę operacyjną lub szkoleniową.

Poza oczywistymi korzyściami dla straży pożarnej, kamery termowizyjne są nieocenione w wielu innych dziedzinach, takich jak przemysł (monitorowanie procesów), medycyna (diagnostyka stanów zapalnych), budownictwo (ocena izolacji cieplnej), bezpieczeństwo i ochrona, nawigacja czy rolnictwo. Ich rola w poprawie bezpieczeństwa, wydajności oraz ochronie środowiska jest nieoceniona, jednak w przypadku wdrożenia w Straży Pożarnej konieczne jest wykorzystanie dedykowanych, specjalistycznych urządzeń spełniających ekstremalne wymogi.

Podsumowanie i zalecenia

Wybierając kamerę termowizyjną, kluczowe jest świadome podejście do jej możliwości i ograniczeń. Niepoprawne wykorzystanie kamer sytuacyjnych może mieć fatalne skutki. Przeciwdziałać im można jedynie poprzez gruntowne przeszkolenie. Na koniec warto dodać, że z uwagi na ograniczenie pola postrzegania, praca kamerą termowizyjną musi polegać na skanowaniu przestrzeni, a nie patrzeniu na dany punkt. Istnieją różne zalecane metody skanowania, ale mają wspólne cechy - kamera skanuje warunki podsufitowe, następnie przestrzeń przed strażakami, a potem obszar przypodłogowy. Następnie zaleca się spojrzenie za siebie. Wykonanie skanu umożliwia przesunięcie się w kolejne miejsce i ponowne skanowanie.

Jedynie gruntowne przeszkolenie pozwoli uzyskać płynność i skuteczność w wykorzystaniu termowizji. W 2026 roku mamy ogromny wybór kamer termowizyjnych, ale tylko kilka modeli łączy jakość, cenę i praktyczność w terenie. Dostępność kamer termowizyjnych w jednostkach straży pożarnych stale rośnie, a świadomość ich skuteczności zwiększa się z dnia na dzień. Wybór odpowiedniego modelu powinien być podyktowany przede wszystkim budżetem i realnym zapotrzebowaniem jednostki.
