Ręczny Ostrzegacz Pożarowy (ROP) – Funkcje, Rodzaje i Oznakowanie

Ręczny ostrzegacz pożarowy, powszechnie zwany ROP, to urządzenie służące do ręcznego uruchomienia systemu sygnalizacji pożarowej (SSP). Jego podstawową funkcją jest umożliwienie manualnego zgłoszenia pożaru i natychmiastowe zainicjowanie alarmu w momencie, kiedy użytkownik obiektu zauważy zagrożenie pożarowe.

W przypadku zauważenia ognia lub zadymienia, każda osoba może aktywować alarm, naciskając przycisk lub zbijając szybkę zabezpieczającą. ROP-y pozwalają na szybkie zaalarmowanie wszystkich osób przebywających w obiekcie, nie czekając na reakcję automatycznych czujek, co jest kluczowe dla powodzenia akcji gaszenia pożaru i bezpiecznej ewakuacji.

Jak Działa Ręczny Ostrzegacz Pożarowy?

Zasada działania ROP jest prosta i polega na aktywowaniu systemu alarmowego w dwóch etapach. Urządzenie pozostaje w stanie czuwania, a jego włączenie przebiega dwuetapowo: polega na zbiciu lub odsunięciu szybki zabezpieczającej, a następnie naciśnięciu przycisku.

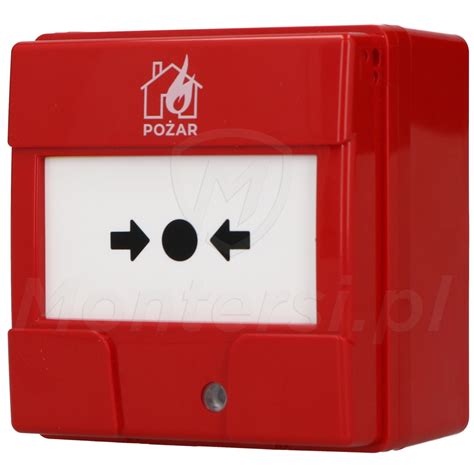

Obudowa ROP-ów jest zazwyczaj wykonana z czerwonego tworzywa. Nieodłącznym elementem jest przezroczysta szybka, również wykonana z tworzywa sztucznego, której zadaniem jest zabezpieczenie przed przypadkowym włączeniem ostrzegacza. Po naciśnięciu przycisku, ROP przekazuje sygnał do centrali pożarowej. Centrala, odbierając sygnał, uruchamia sygnalizatory dźwiękowe i optyczne w całym budynku, a także inne systemy zabezpieczeń. Sygnał z ROP trafia do centrali pożarowej, gdzie pokazuje się informacja o miejscu wykrycia zagrożenia. Często system dodatkowo wyposażony jest w możliwość automatycznego powiadamiania najbliższej jednostki straży pożarnej.

Po uruchomieniu, resetowanie ROP-u odbywa się zazwyczaj przy użyciu specjalnego kluczyka serwisowego, co pozwala na przywrócenie urządzenia do stanu gotowości i zapobiega nieuprawnionemu kasowaniu alarmu.

Rodzaje Ręcznych Ostrzegaczy Pożarowych

Ręczne ostrzegacze pożarowe można podzielić na kilka kategorii, w zależności od sposobu ich działania, konstrukcji oraz przeznaczenia.

Podział ze względu na sposób działania:

• Typ A (jednostopniowy/bezpośredni): Do tego rodzaju ostrzegaczy zaliczamy ROP-y uruchamiane bezpośrednio, o działaniu pojedynczym. W tego typu ROP-ach przejście do stanu alarmowania następuje automatycznie po zbiciu lub przemieszczeniu szybki zabezpieczającej. Pojedyncza akcja uruchamia alarm. Jest to najczęściej spotykany typ, ceniony za szybkość i prostotę obsługi. W starszych modelach do zbicia szybki używano młoteczka, obecnie najczęściej wystarczy nacisk ręką.
• Typ B (dwustopniowy/pośredni): ROP-y typu B są uruchamiane pośrednio, działają na zasadzie podwójnej. Są to ostrzegacze, w których przejście do stanu alarmowania wymaga, po zbiciu lub odsunięciu szybki, dodatkowego ręcznego wciśnięcia przycisku przez osobę alarmującą. Dopiero ta akcja powoduje wysłanie sygnału do centrali. Taki mechanizm zmniejsza ryzyko fałszywych alarmów, ale wymaga wykonania dwóch świadomych kroków, co może wydłużyć czas reakcji w sytuacji zagrożenia. Stosowany jest rzadziej, głównie w miejscach o zwiększonym ryzyku przypadkowego uruchomienia.

Podział ze względu na współpracę z centralą:

• Ostrzegacze konwencjonalne: W tradycyjnych systemach SSP przyciski ROP są łączone grupowo w strefy. Centrala sygnalizuje alarm z danej strefy, ale nie identyfikuje precyzyjnie, który konkretny ostrzegacz został uruchomiony. Wymaga to ręcznego sprawdzenia, który ROP zadziałał. Są one zazwyczaj tańsze i prostsze konstrukcyjnie.
• Ostrzegacze adresowalne: Każdy adresowalny ROP posiada unikalny identyfikator (adres). Po uruchomieniu centrala precyzyjnie lokalizuje zdarzenie, wyświetlając komunikat z dokładnym oznaczeniem miejsca aktywacji. Są niezbędne w rozległych systemach, gdzie szybka lokalizacja pożaru jest kluczowa. Wymagają kompatybilności z systemem centrali. Przykładowo, adresowalne ostrzegacze pożarowe Protec występują w wersji natynkowej i podtynkowej. W zależności od modelu mogą być stosowane wewnątrz (6000/MCP) lub na zewnątrz obiektu (6000/MCP/WP).
• Ostrzegacze bezprzewodowe: Komunikują się z centralą drogą radiową i są zasilane bateryjnie. Stosowane głównie w obiektach zabytkowych lub tam, gdzie prowadzenie okablowania jest utrudnione lub niepożądane ze względów estetycznych. Wymagają regularnej kontroli stanu baterii.

Wersje specjalne i dodatkowe cechy ROP:

• Ostrzegacze odporne na warunki zewnętrzne: Posiadają podwyższony stopień ochrony IP (np. IP65, IP67), co zapewnia szczelność na kurz i wodę. Przystosowane do pracy w trudnych warunkach środowiskowych, w tym w niskich i wysokich temperaturach.
• ROP przeciwwybuchowe (Ex): Posiadają certyfikat ATEX i są przeznaczone do pracy w strefach zagrożonych wybuchem. Ich konstrukcja zapobiega powstaniu iskry lub nadmiernego nagrzewania, które mogłoby doprowadzić do zapłonu.
• Wykonanie natynkowe i podtynkowe: Różnią się sposobem montażu - podtynkowo (w ścianie) lub natynkowo (na powierzchni ściany).
• Osłony i zabezpieczenia przed przypadkowym użyciem: Dodatkowe klapki lub specjalne mechanizmy przycisków minimalizują ryzyko nieumyślnego uruchomienia alarmu.
• Sygnalizacja dodatkowa: Niektóre modele wyposażone są w diody LED sygnalizujące aktywację lub stan pracy, a czasem także w małe brzęczyki.
• Różnorodny design: Dostępne są również modele o niestandardowym wyglądzie, np. stylizowane na potrzeby zabytkowych wnętrz, zachowując przy tym pełną funkcjonalność i certyfikację.

Rozmieszczenie i Instalacja ROP w Budynku

Prawidłowe rozmieszczenie i instalacja ręcznych ostrzegaczy pożarowych są kluczowe dla ich efektywności. Przepisy i normy, takie jak PN-EN 54-11, precyzują zasady montażu. Ręczne ostrzegacze pożarowe muszą być zamontowane w widocznych, łatwo dostępnych punktach i posiadać odpowiednie oznaczenie. Nie mogą być zasłonięte przez meble czy inne przedmioty. Zaleca się ich umieszczanie na drogach ewakuacyjnych.

Kluczowe wytyczne dotyczące montażu:

• Oświetlenie: Urządzenia powinny być dobrze oświetlone światłem naturalnym lub sztucznym. W przypadku obiektów z oświetleniem awaryjnym, musi ono obejmować również ROP-y.
• Wysokość montażu: Przycisk ROP powinien znajdować się na wysokości od 0,9 m do 1,6 m od podłogi, co zapewnia dostępność dla większości użytkowników, w tym osób na wózkach inwalidzkich (najczęściej podaje się zakres 1,2 m do 1,6 m).
• Odległość od dowolnego punktu: Długość drogi do ROP-a nie powinna przekraczać 30 m. Zgodnie z zasadami projektowania systemów sygnalizacji, do najbliższego ROP-a na obiekcie nie powinno być dalej niż 30 m. W miejscach o podwyższonym ryzyku pożaru lub dla osób o ograniczonej mobilności, zaleca się skrócenie tego dystansu do 15 metrów.

ROP-y powinny być montowane przy każdym wyjściu, na drogach ewakuacyjnych, klatkach schodowych na każdej kondygnacji, a także w obszarach szczególnie zagrożonych pożarem oraz w pobliżu gaśnic i hydrantów ściennych.

Rola ROP w Systemie Sygnalizacji Pożarowej (SSP)

Ręczne ostrzegacze pożarowe to nieodłączny element systemów sygnalizacji pożarowej. Ich umiejscowienie i rodzaj regulowane są przez normy budowlane i zależą od wielu czynników. Dla bezpieczeństwa użytkowników obiektów ważne jest, żeby zostały zaprojektowane w sposób spełniający wszystkie wytyczne i był w pełni funkcjonującym elementem SSP.

ROP to rozwiązanie stosowane w systemach sygnalizacji pożarowej równolegle z innymi zabezpieczeniami i czujkami. Pełni rolę uzupełniającą wobec czujek automatycznych. Pozwala na szybkie zareagowanie w sytuacji, gdy człowiek zauważy zagrożenie wcześniej, niż wykryje je detektor. W niektórych bardzo małych obiektach, przepisy dopuszczają stosowanie wyłącznie ręcznych ostrzegaczy.

Osoby przebywające w obiekcie powinny móc skorzystać z ręcznego ostrzegacza pożarowego w momencie zauważenia pożaru. Odpowiednio wczesna reakcja jest kluczowa dla powodzenia akcji gaszenia pożaru i bezpiecznej ewakuacji. ROP jest zatem bardzo ważnym elementem uzupełniającym skuteczny system sygnalizacji pożaru.

Oznakowanie Ręcznych Ostrzegaczy Pożarowych

Aby ROP mógł skutecznie pełnić swoją funkcję, musi być odpowiednio oznakowany. Zgodnie z normami, takim jak EN54-11, oraz polskimi przepisami, stosuje się specjalne znaki graficzne. Podstawowym zadaniem znaku jest umożliwienie szybkiego zlokalizowania ręcznego ostrzegacza pożarowego w sytuacji zagrożenia. Prawidłowe i czytelne oznaczenie jego lokalizacji, za pomocą znaku, jest jednym z podstawowych elementów organizacji bezpieczeństwa pożarowego w obiektach użyteczności publicznej, zakładach pracy czy budynkach mieszkalnych.

Znak alarm pożarowy ROP (np. BF005, BAF005) służy do jednoznacznego i szybkiego oznaczenia miejsca, w którym znajduje się Ręczny Ostrzegacz Pożarowy. Produkt stanowi bezpośredni odpowiednik i zastępuje wycofany znak BA013.

Znak spełnia najnowszą, europejską normę PN-EN ISO 7010:2012. Znaki te stosuje się w obiektach, w których jeszcze nie ma oznakowania lub w obiektach, w których chcemy wymienić stare oznakowanie w całości na nowe. Możemy je też zastosować jako uzupełnienie do istniejących znaków ze starych norm. Przy uzupełnianiu oznakowania zgodnego ze starą normą (PN-92/N-01256/02) znakami zgodnymi z nową normą (PN-EN ISO 7010:2012), należy uważać, aby oznakowanie było spójne, a znaki nie wykluczały się nawzajem i nie powodowały wątpliwości.

Znak BAF005 „Alarm pożarowy” to uniwersalny znak, który zastąpił dwa znaki ze starej normy (PN-92/N-01256/01): znaku BA009 „Alarmowy sygnalizator akustyczny” oraz BA013 „Uruchamianie ręczne”. Znak wskazuje miejsce, w którym znajduje się przycisk alarmowy.

Charakterystyka znaku BAF005:

• Wygląd: Kwadratowy, czerwony znak z żółtą / białą obwódką.
• Piktogramy:
  • Po lewej stronie znaku żółty / biały piktogram - dłoń / palec naciskający przycisk (kwadrat z kropką w środku).
  • Po prawej stronie znaku rysunek przedstawiający płomień / ogień - piktogram charakterystyczny dla znaków zgodnych z normą PN-EN ISO 7010:2012.
• Zastosowanie: Nadaje się do umieszczenia w budynkach użyteczności publicznej (np. w galeriach handlowych, urzędach), placówkach medycznych (w szpitalach, przychodniach), szkołach, biurowcach.
• Dostępność: Znak dostępny na różnych podłożach (folia samoprzylepna [naklejka / nalepka] / płyta PCV / system TD), w różnych wymiarach, w wersji świecącej / fotoluminescencyjnej i w wersji nieświecącej.

Przykładowe formaty i warianty znaku BAF005:

• BAF005B1fn - 10 X 10 cm - folia samoprzylepna, nieświecące
• BAF005B1pn - 10 X 10 cm - płyta PCV, nieświecące
• BAF005B1fs - 10 X 10 cm - folia samoprzylepna, fotoluminescencyjny
• BAF005B1ps - 10 X 10 cm - płyta PCV, fotoluminescencyjny
• BAF005B1ts - 10 X 10 cm - SYSTEM TD ®, fotoluminescencyjny
• BAF005C1fn - 15 X 15 cm - folia samoprzylepna, nieświecące
• BAF005C1pn - 15 X 15 cm - płyta PCV, nieświecące
• BAF005C1fs - 15 X 15 cm - folia samoprzylepna, fotoluminescencyjny
• BAF005C1ps - 15 X 15 cm - płyta PCV, fotoluminescencyjny
• BAF005C1ts - 15 X 15 cm - SYSTEM TD ®, fotoluminescencyjny
• BAF005D1fn - 20 X 20 cm - folia samoprzylepna, nieświecące
• BAF005D1pn - 20 X 20 cm - płyta PCV, nieświecące
• BAF005D1fs - 20 X 20 cm - folia samoprzylepna, fotoluminescencyjny
• BAF005D1ps - 20 X 20 cm - płyta PCV, fotoluminescencyjny
• BAF005D1ts - 20 X 20 cm - SYSTEM TD ®, fotoluminescencyjny
• BAF005E3pn - 35 X 35 cm - płyta PCV, nieświecące
• BAF005E3ps - 35 X 35 cm - płyta PCV, fotoluminescencyjny
• BAF005E3ts - 35 X 35 cm - SYSTEM TD ®, fotoluminescencyjny

Informacje o producencie znaku (przykład: Signproject):

Podmiot odpowiedzialny za produkt na terenie UE: SIGNPROJECT POLSKA Sp.
Adres: Armii Krajowej 116/15, 81-824 Sopot, Polska
Numer telefonu: (+48) 790 209 339
Gwarancja producenta: 2 lata (naprawa lub wymiana sprzętu do 24 miesięcy od daty zakupu).
