Sprawna praca każdego systemu alarmowego, w tym cyfrowych systemów alarmowania OSP (Ochotniczej Straży Pożarnej) i DSO (Dźwiękowych Systemów Ostrzegawczych), jest w dużej mierze uzależniona od jakości i funkcjonalności poszczególnych elementów składowych, takich jak czujniki czy centralka alarmowa. Równie ważna jednakże jest też komunikacja między tymi urządzeniami, która najczęściej przebiega przewodowo, z wykorzystaniem odpowiednich kabli i przewodów.
Typy i budowa kabli do systemów alarmowych
Kable i przewody przeznaczone do systemów alarmowych mogą mieć różnorodną budowę, co pozwala na ich dopasowanie do specyficznych wymagań konkretnych urządzeń i instalacji. Najczęściej stosuje się przewody typu YTDY. W zależności od potrzeb i współpracujących urządzeń, dostępne są przewody 4-żyłowe, 6-żyłowe, 8-żyłowe, czy też 10-żyłowe.
Prezentują one sobą niezawodną jakość, są wykonane w oparciu o solidne materiały, przez co zapewniają stabilny transfer danych i są mało podatne na uszkodzenia mechaniczne. Ponadto, nie niszczeją pod wpływem czasu, co gwarantuje długotrwałą i bezawaryjną pracę systemu. Kable dostępne są w zwojach po 100 mb, co zapewnia optymalną ilość przewodów nawet do bardziej skomplikowanych i wymagających instalacji.
Specjalistyczne przewody ognioodporne bezhalogenowe
W miejscach, gdzie konieczne jest zapewnienie funkcjonowania urządzeń w czasie trwania pożaru, stosuje się przewody ognioodporne bezhalogenowe. Są one kluczowe dla bezpieczeństwa i ciągłości działania systemów krytycznych.
Zastosowanie przewodów ognioodpornych:
- instalacje oświetlenia awaryjnego,
- systemy oddymiania,
- systemy alarmowe i sygnalizacyjne,
- systemy DSO (Dźwiękowych Systemów Ostrzegawczych),
- systemy kontrolne,
- sygnalizacja pożaru i automatyka pożarnicza,
- inne obwody zapewniające bezpieczeństwo.
Kluczowe właściwości:
- W warunkach pożaru przewody te zapewniają prawidłowe funkcjonowanie instalacji przez co najmniej 90 min. (PH90).
- Gwarantują trwałość izolacji przez 180 min. (FE180).
- Podczas spalania nie wydzielają toksycznych, duszących gazów oraz gęstych dymów, co jest niezwykle ważne dla bezpieczeństwa ludzi.
- Przewody nadają się do instalowania na stałe wewnątrz budynków.
Kable w infrastrukturze cyfrowej i antenowej
Projekt wyposażenia wybranych punktów w kompatybilny sprzęt i oprogramowanie, a także zakup urządzeń umożliwiających szyfrowanie transmisji radiowej oraz transmisji IP, podkreśla znaczenie odpowiedniego okablowania w nowoczesnych systemach cyfrowych. Do zasilania anten w tych systemach stosuje się kabel koncentryczny (fider) 50 om (50Ω), który zapewnia efektywny przesył sygnału radiowego.
Pomiary i weryfikacja parametrów kabli
Dla utrzymania efektywnego działania systemów alarmowania i radiokomunikacji kluczowe są regularne pomiary i inwentaryzacje, które mają kluczowe znaczenie dla utrzymania efektywnego systemu ostrzegania ludności i zapewnienia bezpieczeństwa. Istnieje kilka metod weryfikacji jakości i parametrów kabli.
Pomiar długości przewodu (TDR)
Długość przewodu można zmierzyć za pomocą funkcji pomiaru TDR (Time-Domain Reflectometry) dostępnej w analizatorze antenowym.
Pomiar SWR

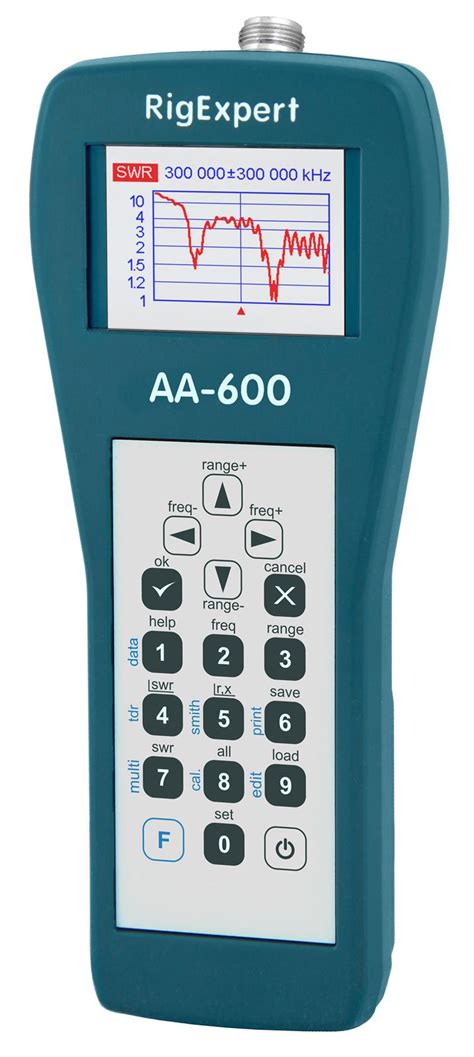

Aby dokonać pomiaru SWR (Standing Wave Ratio), potrzebny jest wektorowy analizator antenowy (np. RigExpert AA-600). Procedura pomiaru obejmuje podłączenie analizatora SWR do anteny poprzez odpowiednie złącza lub przewody. Po zakończeniu pomiaru, analizator SWR przedstawi wyniki w postaci liczbowej lub graficznej, co pozwala ocenić dopasowanie anteny do linii zasilającej.
Pomiar RSSI
Pomiar RSSI (Received Signal Strength Indicator) najprościej wykonać przy użyciu radiotelefonu cyfrowego z wyświetlaczem i funkcją wyświetlania RSSI (np. Kenwood z serii NX-xxxx, Motorola z serii DM-4xxxx, niektóre radiotelefony Hytera). Wartości RSSI wskazują moc sygnału odbieranego przez urządzenia. Im wyższa wartość RSSI, tym mocniejszy sygnał.
Aby sprawdzić jakość sygnału, należy wykonać testowe połączenie z OSP do PSP z testowym radiotelefonem podpiętym do instalacji antenowej, aby uzyskać dostęp do odpowiednich miejsc.
Inne zastosowania kabli alarmowych
Omawiane kable sprawdzają się także w innych systemach przemysłowych. Można je wykorzystać na przykład przy instalacji systemów domofonów, wideofonów, a także telewizji przemysłowej CCTV.
