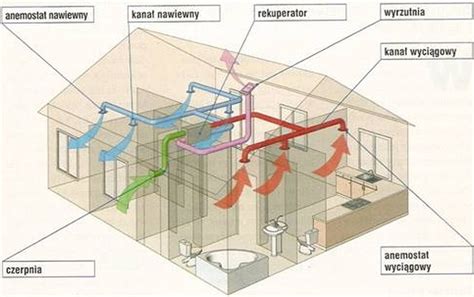

Kanały wentylacyjne stanowią krytyczny element każdego systemu rekuperacji, pełniąc funkcję swoistych „dróg oddechowych” całej instalacji. To właśnie przez nie przepływa powietrze dostarczane do pomieszczeń oraz odprowadzane na zewnątrz, co bezpośrednio wpływa na efektywność całego systemu wentylacyjnego. Prawidłowo dobrane i zamontowane kanały wentylacyjne zapewniają optymalną dystrybucję powietrza, minimalizują straty ciśnienia i redukują hałas generowany przez przepływające powietrze. Wybór odpowiednich kanałów wentylacyjnych to decyzja, która będzie miała długofalowe konsekwencje dla funkcjonowania całego systemu.
Niewłaściwie dobrane przekroje mogą zwiększyć opory przepływu nawet o 30-40%, co przekłada się na wyższe zużycie energii przez wentylatory i zmniejszoną efektywność odzysku ciepła. W niniejszym artykule kompleksowo omówimy tematykę kanałów wentylacyjnych, ze szczególnym uwzględnieniem rozwiązań okrągłych, ich materiałów wykonania, zalet i wad, zasad doboru oraz technologii montażu.
Rodzaje Kanałów Wentylacyjnych na Rynku
Na rynku dostępnych jest kilka podstawowych rodzajów kanałów wentylacyjnych, które różnią się kształtem, materiałem wykonania, sztywnością oraz przeznaczeniem. Wybór odpowiedniego typu kanałów ma kluczowe znaczenie dla efektywności całego systemu rekuperacji. Decyzja powinna być podyktowana nie tylko względami ekonomicznymi, ale przede wszystkim parametrami technicznymi, które wpłyną na długofalowe funkcjonowanie instalacji.
Kanały Okrągłe (typu Spiro)
Kanały okrągłe typu spiro to jedne z najpopularniejszych rozwiązań stosowanych w systemach wentylacyjnych. Wykonane są najczęściej ze stali ocynkowanej, formowanej spiralnie - stąd ich nazwa. Kanały okrągłe charakteryzują się najniższymi oporami przepływu powietrza w porównaniu do innych kształtów o tej samej powierzchni przekroju. Standardowe średnice kanałów spiro wahają się od 80 mm do nawet 1600 mm, co pozwala na elastyczne dopasowanie do różnych wymagań projektowych. Kanały te cechują się wysoką sztywnością i odpornością mechaniczną, co przekłada się na długą żywotność instalacji. W instalacjach przemysłowych i laboratoryjnych, gdzie kluczowa jest odporność chemiczna i niezawodność, kanały z tworzyw sztucznych są podstawą, o ile są wykonane z odpowiednich materiałów (np. PVC, PP, PPs).
Kanały Prostokątne
Kanały prostokątne znajdują zastosowanie głównie w miejscach, gdzie przestrzeń montażowa jest ograniczona, a kanały okrągłe byłyby trudne do zainstalowania. Wykonywane są najczęściej z blachy stalowej ocynkowanej, aluminium lub tworzyw sztucznych. Należy jednak pamiętać, że kanały prostokątne generują większe opory przepływu niż okrągłe o tej samej powierzchni przekroju. Wynika to z mniej korzystnego stosunku powierzchni przekroju do obwodu oraz większej podatności na powstawanie turbulencji w narożnikach. Dodatkowym wyzwaniem związanym z kanałami prostokątnymi jest ich mniejsza sztywność, szczególnie przy większych wymiarach.
Kanały Elastyczne (Flex)
Kanały elastyczne (flex) wykonane są z folii aluminiowej wzmocnionej spiralą z drutu stalowego. Ich główną zaletą jest elastyczność, która umożliwia prowadzenie instalacji w miejscach trudno dostępnych lub wymagających licznych załamań. Jednak elastyczne przewody mają istotne wady. Generują znacznie większe opory przepływu niż kanały sztywne, szczególnie gdy są nadmiernie rozciągnięte lub zgięte pod ostrym kątem. Ponadto, ich wewnętrzna powierzchnia jest pofałdowana, co sprzyja gromadzeniu się zanieczyszczeń i utrudnia czyszczenie.
Kanały Półsztywne
Kanały półsztywne stanowią kompromis między sztywnymi kanałami spiro a elastycznymi przewodami flex. Najczęściej wykonane są z tworzywa sztucznego (PVC, PE, PP) lub aluminium. Szczególnym rodzajem kanałów półsztywnych są przewody z tworzywa sztucznego o przekroju owalnym lub płaskim, przeznaczone do zabudowy w stropach lub posadzkach.
Kanały Izolowane
Warto wspomnieć również o kanałach izolowanych, które znajdują zastosowanie w miejscach, gdzie istnieje ryzyko kondensacji pary wodnej lub strat ciepła. Izolowane kanały wentylacyjne są szczególnie ważne w odcinkach instalacji przechodzących przez nieogrzewane pomieszczenia (strychy, garaże) oraz w przewodach doprowadzających świeże powietrze z zewnątrz i odprowadzających powietrze zużyte.
Porównanie Kanałów Okrągłych i Prostokątnych
Wybór kształtu kanałów - okrągłego czy prostokątnego - zależy w dużej mierze od architektury budynku i konkretnej konfiguracji instalacji. Wybór konkretnych rozwiązań będzie uzależniony od rodzaju instalacji, objętości pomieszczeń oraz ich przeznaczenia.
Zalety Kanałów Okrągłych
- Kanał o okrągłym przekroju jest znacznie lżejszy od swojego odpowiednika o przekroju prostokątnym, o około 25%, co przekłada się bezpośrednio na obciążenie całej instalacji.
- Montaż kanałów okrągłych jest znacznie szybszy. Często wystarcza jednopunktowe mocowanie (1 kotwa, 1 pręt, 1 obejma), podczas gdy w przypadku kanałów prostokątnych konieczne jest stosowanie zestawu dwupunktowego (2 kotwy, 2 pręty, 2 zawiesia).
- Rury SPIRO są tańsze od kanałów prostokątnych, co jest w dużej mierze związane z droższym procesem produkcyjnym tych drugich. Informacje od producentów kanałów wentylacyjnych jasno wskazują na przewagę maszyn produkujących kanały o przekroju okrągłym w zakresie wydajności (od 45 do 200 rur na godzinę, w zależności od średnicy).
- Rury SPIRO wygrywają także pod względem efektywności izolacji, co przekłada się na korzyści ekonomiczne.
- Redukcja liczby łączeń w kanałach okrągłych przyczynia się do zmniejszenia ryzyka potencjalnych nieszczelności, co ma istotne znaczenie dla efektywności systemu wentylacji.
- Kształt okrągły ułatwia również uzyskanie równomiernego przepływu powietrza. Teoretycznie oznacza to, że do przesunięcia takiej samej ilości powietrza w kanałach prostokątnych mogą być wymagane wentylatory o wyższym wydatku.
- Systemy okrągłe, opierające się na jednowymiarowym przekroju, mogą wykazywać pewne korzyści logistyczne. Wykorzystując standardowe kształtki będące towarem magazynowym, mogą być bardziej efektywne w planowaniu i zarządzaniu dostawami, ponieważ nie wymagają wykonywania wszystkich elementów na zamówienie.
- Kanały okrągłe stały się bardzo popularne ze względu na swoje zalety, takie jak efektywność, wydajność produkcji, a także równomierne rozprowadzanie powietrza. To sprawia, że są one często wybierane, zwłaszcza w przypadku nowych instalacji wentylacyjnych.
Zalety i Wyzwania Kanałów Prostokątnych
- Kanały prostokątne zajmują mniej miejsca w pionie i łatwiej je dopasować do układu pomieszczeń.
- Ich dwuwymiarowy kształt pozwala dostosować przekrój kanału do konkretnych wymagań konstrukcyjnych obiektu, w którym ma być zainstalowany.
- Należy jednak pamiętać, że kanały prostokątne generują większe opory przepływu niż okrągłe o tej samej powierzchni przekroju, co wynika z mniej korzystnego stosunku powierzchni przekroju do obwodu oraz większej podatności na powstawanie turbulencji w narożnikach.
- Dodatkowym wyzwaniem związanym z kanałami prostokątnymi jest ich mniejsza sztywność, szczególnie przy większych wymiarach.

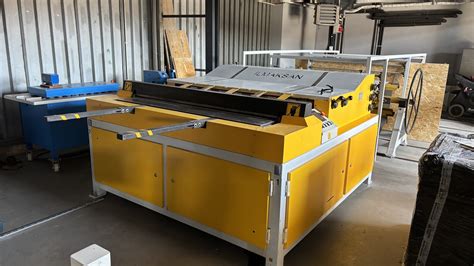

- Produkcja kanałów prostokątnych, chyba że jest realizowana na specjalistycznych liniach produkcyjnych, trwa znacznie dłużej.
Materiały Wykonania Kanałów Wentylacyjnych
Wybór odpowiedniego materiału, z którego wykonane są kanały wentylacyjne, ma kluczowe znaczenie dla trwałości, efektywności i bezpieczeństwa całego systemu rekuperacji. Różne materiały kanałów wentylacyjnych oferują odmienne właściwości, które należy dopasować do specyficznych wymagań instalacji.
Stal Ocynkowana
Stal ocynkowana to jeden z najpopularniejszych materiałów wykorzystywanych do produkcji kanałów wentylacyjnych, szczególnie typu spiro. Charakteryzuje się wysoką wytrzymałością mechaniczną, odpornością na uszkodzenia oraz relatywnie niską ceną. Warstwa cynku skutecznie chroni stal przed korozją, co przekłada się na długą żywotność instalacji. Warto jednak pamiętać, że w środowiskach o podwyższonej wilgotności lub narażonych na działanie agresywnych związków chemicznych, standardowa ochrona cynkowa może okazać się niewystarczająca. W takich przypadkach stosuje się kanały ze stali nierdzewnej lub aluminium, które oferują znacznie wyższą odporność na korozję.
Aluminium
Aluminium jako materiał na kanały wentylacyjne zyskuje coraz większą popularność ze względu na swoją lekkość, odporność na korozję oraz łatwość obróbki. Kanały aluminiowe są około trzy razy lżejsze od stalowych o tych samych wymiarach, co znacząco ułatwia transport i montaż. Dodatkowo, aluminium charakteryzuje się naturalną odpornością na korozję, co eliminuje konieczność stosowania dodatkowych powłok ochronnych.
Tworzywa Sztuczne (PVC, PE, PP, PPs)
W ostatnich latach coraz większą popularność zyskują kanały wykonane z tworzyw sztucznych, takich jak PVC, polietylen (PE) czy polipropylen (PP). Materiały te oferują doskonałą odporność na korozję, niską wagę oraz łatwość montażu. Kanały z tworzyw sztucznych są szczególnie popularne w instalacjach mieszkaniowych, gdzie nie występują wysokie temperatury ani ryzyko pożaru. W instalacjach przemysłowych i laboratoryjnych, gdzie kluczowa jest odporność chemiczna i niezawodność, kanały z tworzyw sztucznych (np. PVC, PP, PPs) są podstawą.
Spieniony Polipropylen (EPP)
Szczególnym rodzajem materiału stosowanego w nowoczesnych systemach rekuperacji jest spieniony polipropylen (EPP). Kanały wykonane z EPP charakteryzują się doskonałymi właściwościami izolacyjnymi, niską wagą oraz łatwością montażu. Materiał ten łączy w sobie funkcje kanału wentylacyjnego i izolacji termicznej, eliminując konieczność stosowania dodatkowych warstw izolacyjnych.
Kanały o Podwyższonej Odporności Ogniowej (Pożarowe)
Dla instalacji wymagających szczególnej ochrony przeciwpożarowej stosuje się kanały wykonane z materiałów niepalnych, takich jak płyty silikatowo-cementowe czy specjalne kompozyty. Kanały te charakteryzują się wysoką odpornością ogniową i mogą stanowić element systemu oddymiania lub wentylacji pożarowej.
Izolacja Kanałów Wentylacyjnych

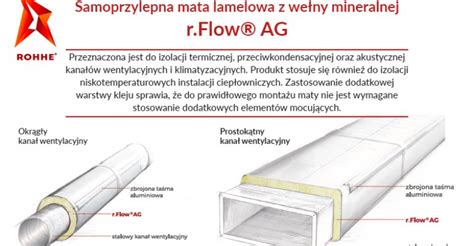

Niezależnie od wybranego materiału, kanały wentylacyjne często wymagają dodatkowej izolacji, szczególnie w odcinkach przechodzących przez nieogrzewane pomieszczenia lub na zewnątrz budynku. Najczęściej stosowanymi materiałami izolacyjnymi są wełna mineralna oraz pianka poliuretanowa. Wełna mineralna oferuje doskonałe właściwości termoizolacyjne i akustyczne, jest niepalna i odporna na wysokie temperatury. Użycie kanałów i kształtek z uszczelkami umożliwia zmniejszenie strat energii oraz ciśnień.
Kształt i Wymiary Przekroju - Klucz do Efektywności
Kształt i wymiary przekroju kanałów wentylacyjnych mają fundamentalne znaczenie dla efektywności całego systemu rekuperacji. Prawidłowo dobrany przekrój zapewnia optymalny przepływ powietrza przy minimalnych stratach ciśnienia, co przekłada się na niższe zużycie energii przez wentylatory i cichszą pracę instalacji.
RAS – DuctZIPPER – Kształt L – duże kanały wentylacyjne
Wpływ Kształtu na Aerodynamikę
Przekrój okrągły jest najkorzystniejszy z punktu widzenia aerodynamiki i efektywności energetycznej. Kanały o takim kształcie charakteryzują się najniższym stosunkiem obwodu do powierzchni przekroju, co bezpośrednio przekłada się na minimalne opory przepływu powietrza. Warto podkreślić, że kanały okrągłe są również korzystne z punktu widzenia sztywności konstrukcji. Dzięki równomiernemu rozkładowi naprężeń, kanały te są mniej podatne na odkształcenia i wibracje, co przekłada się na dłuższą żywotność instalacji i niższy poziom generowanego hałasu.
Kanały prostokątne generują większe opory przepływu niż okrągłe o tej samej powierzchni przekroju. Wynika to z mniej korzystnego stosunku obwodu do powierzchni oraz większej podatności na powstawanie turbulencji w narożnikach.
Kanały owalne (płasko-owalne) stanowią kompromis między zaletami kanałów okrągłych i prostokątnych. Są szczególnie przydatne w instalacjach, gdzie przestrzeń montażowa jest ograniczona w jednym wymiarze (najczęściej wysokości), ale dostępna w drugim (szerokości). Z punktu widzenia oporów przepływu, kanały owalne plasują się pomiędzy kanałami okrągłymi a prostokątnymi. Ich aerodynamika jest lepsza niż kanałów prostokątnych, ale gorsza niż okrągłych.
Aby lepiej zrozumieć wpływ kształtu przekroju na efektywność przepływu powietrza, warto wprowadzić pojęcie promienia hydraulicznego. Jest to stosunek powierzchni przekroju kanału do jego obwodu. Dla kanału okrągłego o średnicy D, promień hydrauliczny wynosi D/4, co jest wartością maksymalną możliwą do osiągnięcia dla danej powierzchni przekroju. W praktyce, różnica w oporach przepływu między kanałami okrągłymi a prostokątnymi może być znacząca. Przy tej samej powierzchni przekroju i prędkości przepływu, kanał prostokątny o stosunku boków 4:1 może generować opory wyższe nawet o 30-40% w porównaniu do kanału okrągłego.
Dobór Wymiarów Kanałów
Prawidłowe wymiarowanie kanałów wentylacyjnych stanowi jeden z kluczowych etapów projektowania efektywnego systemu rekuperacji. Dobór odpowiednich średnic i przekrojów kanałów bezpośrednio wpływa na opory przepływu powietrza, poziom hałasu, zużycie energii przez wentylatory oraz komfort użytkowników. Montaż systemu wentylacji w budynku wymaga uwzględnienia wielu istotnych czynników, z których kluczowe to właściwe dostosowanie przewodów, zapewniających efektywne usuwanie powietrza z pomieszczeń. Parametry kanałów wentylacyjnych, takie jak ich średnica, kształt, materiał wykonania oraz izolacja, stanowią kluczowe elementy tej konfiguracji. Odpowiednie dobranie rur wentylacyjnych ma istotne znaczenie w procesie minimalizacji strat ciśnienia, utrzymania odpowiedniej prędkości przepływu powietrza, eliminacji ryzyka kondensacji oraz redukcji hałasu.
Parametry i Obliczenia
Podstawowym parametrem, od którego zaczyna się proces wymiarowania kanałów, jest wymagany strumień objętości powietrza. Dla domów jednorodzinnych typowe wartości całkowitego strumienia powietrza wahają się od 100 do 350 m³/h, w zależności od powierzchni, liczby mieszkańców oraz standardu energetycznego budynku.
Kolejnym kluczowym parametrem jest dopuszczalna prędkość przepływu powietrza w kanałach. Zbyt wysokie prędkości generują nadmierny hałas i zwiększają opory przepływu, natomiast zbyt niskie mogą prowadzić do osadzania się zanieczyszczeń w kanałach.
Znając wymagany strumień objętości powietrza (Q) oraz przyjmując dopuszczalną prędkość przepływu (v), można obliczyć wymaganą powierzchnię przekroju kanału (A) korzystając z prostego wzoru: A = Q/v. Dla kanału okrągłego średnicę (D) oblicza się ze wzoru: D = √(4A/π). Przykładowo, dla strumienia powietrza 100 m³/h (≈ 28 l/s) i przyjętej prędkości 3 m/s, wymagana powierzchnia przekroju wynosi: A = 28/3 = 9,3 cm². Odpowiada to średnicy kanału okrągłego D = √(4×9,3/π) = 3,4 cm.
Standardowe średnice kanałów okrągłych stosowanych w systemach rekuperacji dla domów jednorodzinnych wahają się od 80 mm do 200 mm dla odgałęzień oraz od 160 mm do 315 mm dla głównych ciągów wentylacyjnych. Wybór odpowiedniej średnicy zależy od wymaganego strumienia powietrza oraz dopuszczalnej prędkości przepływu.
Długość kanałów wentylacyjnych ma istotny wpływ na całkowite opory przepływu powietrza w instalacji. Im dłuższa trasa, tym większe opory liniowe, które są proporcjonalne do długości kanału. Oprócz oporów liniowych, znaczący wpływ na całkowite opory przepływu mają opory miejscowe, generowane przez kształtki (kolana, trójniki, redukcje) oraz elementy regulacyjne (przepustnice, nawiewniki, wywiewniki). Dla typowej instalacji rekuperacji w domu jednorodzinnym, całkowite opory przepływu powietrza (bez centrali wentylacyjnej) powinny mieścić się w zakresie 100-150 Pa.
Parametry tych przewodów powinny być dokładnie określone w trakcie etapu projektowania, w celu spełnienia obowiązujących norm oraz zgodności z przepisami. Te regulacje określają m.in. wymaganą ilość powietrza, która musi być usuwana z pomieszczenia w określonym okresie czasu. Szczególnie istotne jest to w przypadku obszarów o znacznej wilgotności powietrza, takich jak kuchnie i łazienki, pomieszczenia pozbawione okien oraz kotłownie.
Metody Wymiarowania Kanałów
Dobór przekrojów kanałów wentylacyjnych powinien uwzględniać nie tylko wymagany strumień powietrza, ale również długość instalacji, liczbę i rodzaj kształtek oraz dopuszczalny spadek ciśnienia.
- Metoda stałej prędkości - najprostsza metoda, polegająca na doborze przekrojów tak, aby prędkość przepływu powietrza w całej instalacji była zbliżona do przyjętej wartości.
- Metoda równych spadków ciśnienia - polega na doborze przekrojów tak, aby jednostkowy spadek ciśnienia (Pa/m) był zbliżony w całej instalacji.
- Metoda odzyskiwania ciśnienia - najbardziej zaawansowana metoda, uwzględniająca zjawisko odzyskiwania ciśnienia statycznego przy zmniejszaniu się strumienia powietrza w kolejnych odgałęzieniach.
W praktyce, dla systemów rekuperacji w domach jednorodzinnych, najczęściej stosuje się metodę stałej prędkości lub równych spadków ciśnienia, które zapewniają wystarczającą dokładność przy relatywnie prostych obliczeniach. Współczesne projektowanie systemów wentylacyjnych coraz częściej odbywa się z wykorzystaniem specjalistycznego oprogramowania, które znacząco ułatwia i przyspiesza proces wymiarowania kanałów. Warto podkreślić, że nawet najlepsze oprogramowanie nie zastąpi wiedzy i doświadczenia projektanta. Prawidłowe wymiarowanie kanałów wentylacyjnych jest sztuką balansowania między różnymi, często sprzecznymi wymaganiami.
Aspekty Zdrowotne i Środowiskowe
Przy wyborze materiału na kanały wentylacyjne należy również uwzględnić aspekty zdrowotne i środowiskowe. Materiały stosowane w instalacjach wentylacyjnych powinny być wolne od substancji szkodliwych dla zdrowia, takich jak formaldehyd czy lotne związki organiczne (VOC).
Podsumowanie Wyboru Kanałów Wentylacyjnych
Wybór odpowiedniego rodzaju kanałów wentylacyjnych powinien być podyktowany specyfiką budynku, dostępną przestrzenią montażową, wymaganiami dotyczącymi efektywności energetycznej oraz budżetem inwestycji. Wybór odpowiedniego materiału kanałów wentylacyjnych powinien być zawsze poprzedzony analizą specyficznych wymagań danej instalacji. Czynniki takie jak przeznaczenie budynku, warunki środowiskowe, wymagania przeciwpożarowe czy budżet inwestycji mają kluczowe znaczenie dla podjęcia optymalnej decyzji. Jednak wybór między systemami okrągłymi a prostokątnymi zawsze będzie zależał od konkretnych potrzeb projektu, budżetu i specyficznych wymagań technicznych. Generalnie kanały okrągłe są preferowane dla głównych ciągów wentylacyjnych, gdzie priorytetem jest minimalizacja oporów przepływu i hałasu. Kanały prostokątne lub owalne znajdują zastosowanie w miejscach o ograniczonej wysokości montażowej, takich jak przestrzenie nad sufitami podwieszanymi.
