Kompleksowy Przewodnik po Systemach Oddymiania: Funkcjonowanie, Instalacja, Konserwacja i Rozwiązywanie Problemów

System oddymiania jest jednym z kluczowych systemów bezpieczeństwa pożarowego w budynkach, mającym fundamentalne znaczenie dla ochrony życia i mienia. Jego głównym zadaniem jest efektywne usuwanie dymu i toksycznych gazów pożarowych, a także odprowadzanie nadmiaru ciepła z zagrożonych pomieszczeń. Zapewnia to bezpieczne drogi ewakuacyjne dla ludzi oraz ułatwia pracę służbom ratowniczym, minimalizując jednocześnie rozprzestrzenianie się ognia i ograniczając szkody pożarowe. Niezawodność i sprawność systemu oddymiania jest warunkiem jego skuteczności w sytuacjach awaryjnych, co podkreśla konieczność regularnych przeglądów, właściwego serwisu i dobrej konserwacji.

Podstawowe Elementy Systemu Oddymiania

Systemy oddymiania składają się z kilku współpracujących ze sobą komponentów, które zapewniają ich prawidłowe działanie w przypadku zagrożenia pożarowego. Do kluczowych elementów należą:

Centrala Oddymiania

Centrala oddymiania stanowi serce całego układu. Odbiera ona sygnały o zagrożeniu z różnych źródeł, przetwarza je i wysyła polecenie otwarcia do odpowiednich urządzeń wykonawczych. Kluczowym jej elementem jest wbudowane zasilanie awaryjne (akumulatory), które gwarantuje działanie systemu nawet po odcięciu głównego zasilania w budynku. Prawidłowo działająca centrala oddymiania ma aktywne jedynie diody zielone. Jeśli świeci się jakakolwiek inna dioda poza zieloną, należy znaleźć przyczynę takiego stanu.

Urządzenia Wyzwalające Alarm

Wyzwalacze to elementy inicjujące działanie systemu oddymiania. Dzielą się na:

• Ręczne: Są to przyciski oddymiania, najczęściej umieszczone w charakterystycznych, pomarańczowych skrzynkach alarmowych (RPO).
• Automatyczne: To czujki dymu lub ciepła, które samoczynnie wykrywają zagrożenie i przesyłają sygnał do centrali.

Urządzenia Wykonawcze

To one odpowiadają za fizyczne otwieranie i zamykanie klap czy okien oddymiających. Wyróżniamy:

• Siłowniki elektryczne: Najpopularniejsze, zasilane napięciem 24V, stosowane do otwierania klap dymowych, okien oddymiających czy świetlików.
• Siłowniki pneumatyczne: Wykorzystują energię sprężonego gazu (najczęściej CO2) do otwarcia klapy. Są niezwykle niezawodne i często stosowane w halach produkcyjnych i magazynowych, gdzie prostota działania i odporność na trudne warunki są priorytetem.

Typy Systemów Oddymiania

Współczesna technologia oferuje szerokie spektrum rozwiązań w zakresie oddymiania, od prostych, manualnych skrzynek alarmowych, po zaawansowane centrale zintegrowane z Systemem Sygnalizacji Pożaru (SSP).

Grawitacyjne Systemy Oddymiania

Głównym zadaniem systemu oddymiania grawitacyjnego jest jak najszybsze usunięcie z zagrożonych pomieszczeń dymu i toksycznych gazów oraz odprowadzenie nadmiaru ciepła. Cel ten realizowany jest poprzez automatyczne lub ręczne otwarcie klap dymowych, okien oddymiających czy świetlików z funkcją oddymiania. Systemy te wykorzystują różnicę ciśnień i temperatury wewnątrz i na zewnątrz budynku, co pozwala na naturalne wyprowadzenie niebezpiecznych substancji. Choć są one prostsze i często bardziej niezawodne niż mechaniczne systemy oddymiania, to jednak nie są wolne od awarii, które mogą znacząco obniżyć ich efektywność. Klatki schodowe to kluczowe drogi ewakuacyjne, dlatego ich oddymianie jest priorytetem. Zazwyczaj realizowana jest tu prosta automatyka, składająca się z czujki dymu na najwyższej kondygnacji, przycisku oddymiania na parterze i centrali sterującej jedną klapą dymową na dachu oraz oknem lub drzwiami napowietrzającymi na dole.

Systemy Sterowania Oddymianiem (Elektryczne)

Centrala połączona jest przewodami z siłownikami elektrycznymi i urządzeniami wyzwalającymi. System ten pozwala na pełną kontrolę i monitoring, a także łatwą integrację z innymi systemami budynkowymi. Najbardziej wszechstronne i najczęściej wykorzystywane w nowoczesnym budownictwie. W takich budynkach jak galerie handlowe, magazyny czy hale produkcyjne, system musi być znacznie bardziej zaawansowany. Kluczowa staje się możliwość podziału obiektu na strefy dymowe i sterowania całymi grupami klap.

Pneumatyczne Systemy Oddymiania

Ten system pneumatyczny działa na zasadzie mechanicznej. Wysoka temperatura pożaru topi ampułkę w wyzwalaczu termicznym, co zwalnia gaz z naboju CO2, który cienkimi miedzianymi rurkami jest transportowany do siłownika i powoduje jego otwarcie. Alternatywnie, system można uruchomić ręcznie ze skrzynki alarmowej.

Najczęstsze Błędy Instalacyjne i Rozwiązania

Wiele problemów z systemami oddymiania wynika z błędów popełnianych na etapie instalacji. Świadomość tych błędów jest kluczowa dla zapewnienia niezawodności i bezpieczeństwa systemu.

1. Nieprawidłowe Puszki Połączeniowe

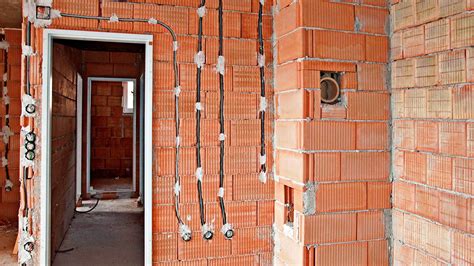

W systemie oddymiania bardzo ważnym elementem jest puszka, która łączy przewód niepalny (z centrali) z przewodem siłownika (drzwi, klapy, okna). Wielu instalatorów bagatelizuje ją, łącząc przewody w puszce elektrycznej natynkowej lub podtynkowej, na złączki śrubowe lub tzw. wago. Jest to niedopuszczalna praktyka! Puszka połączeniowa powinna być wyposażona w ceramiczne kostki przyłączeniowe i wykonana z metalu oraz posiadać certyfikat CNBOP. Przykładem źle dobranej puszki może być PIP1A, która jest przewidziana dla sygnalizatorów konwencjonalnych instalowanych np. w systemach SSP. W puszce PIP1AN mamy wbudowany bezpiecznik 0.375 mA. Instalator, podłączając siłownik przez taki bezpiecznik, sam skazuje się na porażkę, gdyż pobór prądu przez siłownik (np. 1.2 A) spowoduje natychmiastowe spalenie bezpiecznika.

2. Lekceważenie Rezystorów Końca Linii i Modułów Monitorujących

Część instalatorów lekceważy kwestię instalowania rezystorów końca linii czy modułów końca linii w ostatnim elemencie systemu. Nie zdają sobie sprawy z tego, jak bardzo ograniczają funkcję kontroli elementów podłączonych do centrali. Takie zaniedbanie skutkuje tym, że funkcja kontroli elementów peryferyjnych nie działa. Centrala nie jest w stanie zdiagnozować i zasygnalizować usterki linii siłowników, czujek, przycisków oraz połączenia z centralą SSP. W skrajnym przypadku może dojść do sytuacji, gdy diody na przycisku RPO pokażą stan poprawnego działania systemu, a centrala nie będzie w stanie uruchomić alarmu z czujek lub przycisków. Dlatego cenna uwaga dla instalatorów przejmujących system do konserwacji: jeśli po otwarciu centrali widzicie rezystory w środku centrali, informujcie inwestora o tym fakcie!

3. Niewłaściwy Dobór Centrali Sterującej

Dobór centrali w teorii sprowadza się zawsze do policzenia maksymalnego prądu pobieranego przez siłowniki i doborze centrali o wydajności większej bądź równej policzonej. Jednak problem nie tkwi tylko w przekroczeniu maksymalnego prądu przez siłowniki, lecz także w funkcjonalności. Załóżmy, że mamy typowy przypadek: klapa oddymiająca na dachu oraz drzwi napowietrzające na parterze. Jeśli dobrana centralka to np. AFG-2004 8A z jedną grupą, rodzi się problem z monitorowaniem linii siłowników, ponieważ kable do siłowników są poprowadzone w dwie różne strony - na którym końcu mamy zainstalować rezystory monitorujące? Mamy też problem z funkcjonalnością systemu: w momencie użycia przycisku przewietrzania otwiera nam się klapa oddymiająca oraz drzwi napowietrzające, co nie zawsze jest zgodne z oczekiwaniami inwestora. Rozwiązaniem problemu jest dobranie centrali dwugrupowej. Wtedy można kontrolować niezależnie dwie linie siłowników oraz podłączyć przycisk przewietrzania tylko do tej grupy, którą chcemy otwierać.

4. Problemy z Podłączeniem Centrali SSP do Systemu Oddymiania

Problem z podłączeniem centrali SSP do systemu oddymiania dotyczy sytuacji, gdy instalatorzy ignorują rezystory dozoru oraz alarmu. Należy zwrócić uwagę na wartości rezystancji, które podaje producent centrali oddymiania oraz schemat podłączenia. W skrajnych przypadkach błędnego połączenia możemy mieć usterkę i alarm w centrali oddymiania podczas, gdy nic takiego nie występuje w systemie SSP. Ponadto rezystory dozoru i alarmu instalujemy w module sterującym systemu SSP, żeby połączenie central było monitorowane w sposób właściwy. Brak jednego z rezystorów może spowodować wystąpienie usterki lub alarmu w najmniej oczekiwanym momencie.

5. Wymiana Starych Systemów Oddymiania

Często spotyka się potrzebę wymiany systemu oddymiania, który został zainstalowany na obiekcie wiele lat temu. W takich przypadkach instalatorzy często wymieniają samą centralę, pozostawiając stare czujki oraz przyciski oddymiania. Na przestrzeni kilkunastu lat zmieniły się wymagania co do systemów oddymiania. Na przykład zostały sprecyzowane wymagania dla przycisków oddymiania (kolor pomarańczowy, napis "oddymianie", zespoły diod i sygnalizacja). Starsze systemy posiadały przyciski konwencjonalne. Jak postąpić w sytuacji, gdy nie da się wymienić okablowania lub okablowanie jest dwużyłowe? Można zostawić te stare przyciski, obok nowej centrali (np. AFG-2004) zainstalować jeden przycisk oddymiania RPO-02 i rezystor zainstalować w ostatnim przycisku starej linii. Takie rozwiązanie pozwala realizować reset i sygnalizację stanów systemu.

Konserwacja i Serwis Systemów Oddymiania

Regularne sprawdzanie i konserwacja systemu oddymiania jest kluczowe dla zapewnienia jego sprawności w nagłych wypadkach. Dobrze utrzymany system to bezpieczeństwo dla budynku i jego użytkowników. Przeglądy są wymagane zgodnie z prawem i zaleceniami producenta, zazwyczaj raz na rok.

Znaczenie Regularnych Przeglądów

Przeglądy techniczne pozwalają wcześnie znaleźć i naprawić usterki, które mogą zagrażać życiu i mieniu. Najważniejsze jest, aby systemy oddymiania były zawsze gotowe do działania. Bez przeglądów technicznych nie wiadomo, czy klapy, czujniki, czy wentylatory działają prawidłowo. Regularny przegląd systemu oddymiania to podstawa dla jego bezpiecznego działania. Ważne jest, by utrzymać go w dobrym stanie.

Zakres Przeglądu Technicznego

Przegląd to dokładne sprawdzenie systemu oddymiania, obejmujące centrę sterującą, klapy, czujniki i przewody. W czasie przeglądu technicznego sprawdza się czujniki pożarowe i klapy dymowe. Ważne jest też sprawdzenie wentylacji i całości systemu alarmowego. Inspekcje powinny obejmować sprawdzanie drożności kanałów, stanu klap dymowych oraz funkcjonalności automatycznych mechanizmów uruchamiających system w razie pożaru.

Kwalifikacje Techników

Technicy muszą mieć uprawnienia do przeglądów systemu oddymiania. Powinni znać normy i mieć niezbędne szkolenie. Ważne są aktualne certyfikaty i doświadczenie w pracy z systemami oddymiania. Przeglądy powinny robić osoby z odpowiednimi certyfikatami, które znają się na zabezpieczeniach przeciwpożarowych.

Etapy Serwisu Systemu Oddymiania

Serwis systemu oddymiania obejmuje kilka ważnych etapów dla jego dobrej pracy. Te kroki zapewniają, że system działa poprawnie i jest bezpieczny:

1. Diagnoza: Technicy dokładnie sprawdzają system, to znaczy oglądają każdą część, aby znaleźć problemy.
2. Naprawa lub wymiana: Po znalezieniu problemów następuje naprawa lub wymiana uszkodzonych części. Jest to moment, kiedy system jest przywracany do pełnej sprawności.
3. Testowanie: Ostatni etap to sprawdzenie, czy system oddymiania działa jak należy. Po naprawach, technicy włączają system i robią testy. Sprawdzają, jak szybko reaguje na alarmy i czy dobrze działa w sytuacjach jak pożar.

Metody Konserwacji Klap Oddymiających

Konserwacja klap oddymiających jest bardzo ważna dla bezpieczeństwa w budynkach. Metody konserwacji obejmują czyszczenie i smarowanie członów ruchomych. Do pracy potrzebne są specjalistyczne narzędzia, środki smarujące oraz mierniki do testowania systemu. Wymiana części eksploatacyjnych, takich jak uszczelki czy siłowniki, powinna odbywać się zgodnie z zaleceniami producenta.

Prawne Aspekty Utrzymania Systemów Oddymiania

Przepisy prawne są bardzo ważne, bo pomagają utrzymać bezpieczeństwo w budynkach. W Polsce są precyzyjne obowiązujące rozporządzenia, takie jak Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 7 czerwca 2010 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Znajomość prawa o systemach oddymiania jest kluczowa. Zgodnie z obowiązującymi rozporządzeniami, osoby zarządzające budynkami mają obowiązek sprawdzania ich stanu. Ignorowanie prawa może być kosztowne. Jeśli ktoś nie dba o systemy oddymiania, może zostać ukarany grzywną. Kary mogą być wysokie i generować dodatkowe koszty. Niewłaściwe utrzymanie może również prowadzić do odpowiedzialności za szkody spowodowane pożarem.

Korzyści z Regularnej Konserwacji Systemów Oddymiania

Regularnie dbając o systemy oddymiania, zyskujesz wiele korzyści:

• Zwiększone bezpieczeństwo: Zwiększasz bezpieczeństwo budynku, ponieważ wszystko działa jak należy i jest gotowe na awarie.
• Dłuższa żywotność systemu: Regularna konserwacja sprawia, że systemy służą dłużej. Długotrwała sprawność oznacza mniej stresu i mniejsze wydatki na wczesną wymianę.
• Oszczędności: Regularne przeglądy mogą wykryć problemy wcześnie, co pozwala na ich naprawę zanim staną się kosztownymi awariami.
• Zgodność z przepisami: Zapewniasz zgodność z obowiązującymi przepisami prawnymi, unikając kar finansowych.

Typowe Awarię i Rozwiązywanie Problemów

Systemy oddymiania są kluczowe dla bezpieczeństwa w budynkach, ale czasami mogą się psuć. Warto znać najczęstsze awarie i sposoby ich rozwiązania.

Problemy z Centralą Oddymiania (np. D+H)

Zanim przystąpisz do szukania usterek, sprawdź, czy centrala oddymiania ma prawidłowe napięcie zasilania podstawowego i rezerwowego. Następnie skontroluj wszystkie bezpieczniki centrali przy pomocy miernika do pomiaru rezystancji lub innego wskaźnika. Przepalone bezpieczniki zawsze należy wymieniać na identyczne pod względem prądu oraz szybkości zadziałania. Jeśli świeci się jakakolwiek inna dioda poza zieloną, należy znaleźć przyczynę takiego stanu.

Problemy w Systemach Oddymiania Grawitacyjnego

Jednym z najczęstszych problemów jest zablokowanie kanałów wentylacyjnych przez zanieczyszczenia lub obce przedmioty. Taka sytuacja poważnie ogranicza przepływ powietrza, co może skutkować niewystarczającą skutecznością systemu podczas krytycznych sytuacji. Inne typowe usterki to uszkodzenia mechaniczne elementów systemu, takich jak klapy dymowe czy świetliki, które mogą zostać uszkodzone przez czynniki zewnętrzne lub w wyniku naturalnego zużycia.

Wskazówki dla Zarządców Budynków

Efektywne zarządzanie systemami oddymiania jest ważne dla ochrony przeciwpożarowej. Każdy zarządca budynku musi znać podstawy:

• Regularnie przeglądaj wszystkie elementy systemu, takie jak klapy i czujniki.
• Przeglądy i naprawy powierzaj specjalistom posiadającym odpowiednie certyfikaty i uprawnienia.
• Dokładnie dokumentuj każdy przegląd i naprawę.
• Organizuj regularne szkolenia dla personelu dotyczące obsługi i reagowania na alarmy systemu.
• Obserwuj zmiany w prawie dotyczącym ochrony przeciwpożarowej i dostosowuj system do nowych wymagań.

Trzymanie systemów oddymiania w dobrym stanie jest bardzo ważne dla bezpieczeństwa pożarowego. Regularne sprawdzanie klap dymowych i dbanie o system jest kluczowe. System oddymiania pomaga ludziom bezpiecznie wyjść podczas pożaru i chroni budynek. Pamiętaj więc, że regularne kontrole systemu oddymiania są potrzebne. One sprawiają, że system będzie dobrze działał w nagłych przypadkach.

Najczęściej Zadawane Pytania (FAQ)

Jak często należy przeprowadzać przegląd systemu oddymiania?

Przeglądy techniczne systemu powinny odbywać się co najmniej raz do roku, zgodnie z zaleceniami producentów i przepisami prawnymi. To działanie zapewnia, że system jest gotowy na wypadek pożaru.

Co obejmuje przegląd techniczny systemu oddymiania?

W czasie przeglądu technicznego sprawdza się czujniki pożarowe i klap dymowych. Ważne jest też sprawdzenie wentylacji, przewodów oraz całości systemu alarmowego i sterującego.

Jakie uprawnienia muszą posiadać technicy przeprowadzający przeglądy systemu oddymiania?

Przeglądy powinny robić osoby z odpowiednimi certyfikatami i uprawnieniami, które znają się na zabezpieczeniach przeciwpożarowych oraz posiadają doświadczenie w pracy z systemami oddymiania.

Co powinno być uwzględnione w serwisie systemu oddymiania?

Serwis systemu to nie tylko diagnoza i naprawa usterek. To również testy sprawności wszystkich jego komponentów, takie jak reakcja na alarmy czy ogólne funkcjonowanie w warunkach pożaru.

Jakie są metody konserwacji klap oddymiających?

Dla klap oddymiających ważne jest regularne czyszczenie i smarowanie członów ruchomych. Należy również sprawdzać ich stan zgodnie z instrukcjami producenta oraz wymieniać zużyte części eksploatacyjne.

Jakie przepisy prawne regulują przeglądy systemów oddymiania?

Przepisy te zawarte są w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, które mówi o konieczności regularnych przeglądów i konserwacji.

Co grozi za niewłaściwe utrzymanie systemu oddymiania?

Niewłaściwe utrzymanie może skutkować karami finansowymi oraz prowadzić do odpowiedzialności za szkody spowodowane pożarem w przypadku awarii systemu.

Jakie są najczęstsze awarie systemów oddymiania i jak je naprawić?

Typowe awarie to problemy z czujnikami (fałszywe alarmy), mechanizmami klap (zużycie, uszkodzenia) oraz błędami instalacyjnymi (np. źle dobrane puszki, brak rezystorów). Naprawą powinni zajmować się specjaliści z wymaganymi uprawnieniami.

Jakie są korzyści z regularnej konserwacji systemów oddymiania?

Konserwacja zwiększa bezpieczeństwo, wydłuża życie systemu, pomaga unikać kosztownych napraw, zapewnia zgodność z przepisami oraz gwarantuje gotowość systemu do działania w sytuacjach awaryjnych.

Jakie są najważniejsze wskazówki dla zarządców budynków dotyczące systemów oddymiania?

Zarządcy powinni regularnie sprawdzać system, dbać o dokumentację przeglądów i napraw, szkolić personel oraz współpracować z certyfikowanymi serwisami w celu zapewnienia profesjonalnej konserwacji i serwisu.
