W sytuacjach zagrożenia pożarowego, szybkie i niezawodne podłączenie sprzętu gaśniczego do źródła wody jest kluczowe dla skuteczności akcji ratowniczej. W tym celu straż pożarna wykorzystuje specjalistyczne węże i złącza, a jednym z najpopularniejszych rozwiązań są złącza typu STORZ. Rozpowszechnione w wielu krajach europejskich, złącza te zrewolucjonizowały sposób łączenia węży strażackich i armatury, oferując szybkość i prostotę obsługi.
Historia i charakterystyka złączy STORZ
Złącza symetryczne STORZ, zaprojektowane w 1882 roku przez Guido Storza, zyskały patent w Szwajcarii w 1890 roku i szybko stały się standardem w wielu krajach europejskich. Ich popularność wynika z prostoty obsługi, dzięki czemu często określane są mianem złączy strażackich lub hydrantowych (nasad hydrantowych). Charakterystyczną cechą złączy STORZ jest ich symetryczna budowa, co oznacza brak podziału na typ męski i żeński. Umożliwia to szybkie i łatwe łączenie elementów poprzez obrócenie ich o 22°, ręcznie lub za pomocą specjalistycznego klucza.
Budowa i rodzaje złączy STORZ
Złącza STORZ posiadają dwa zaczepy. Mogą być one umieszczone na obrotowej nasadzie, zabezpieczonej pierścieniem z drutu, która jest nałożona na końcówkę węża. Alternatywnie, zaczepy mogą znajdować się na stałej nasadzie z gwintem, która jest nakręcana na gwint instalacji rurowej, na przykład hydrantu. Najważniejszą zaletą tych złączy jest szybkość połączenia - pełne połączenie uzyskuje się już po 1/4 obrotu.
Na rynku dostępne są dwa główne rodzaje złączy STORZ:
- Złącza odkuwane: produkowane zgodnie z normami (np. DIN), charakteryzują się wysoką wytrzymałością i niezawodnością. Mogą pracować pod ciśnieniem roboczym do 16 bar.
- Złącza odlewane: są tańsze, ale znacznie mniej wytrzymałe. Mogą posiadać wady odlewnicze i nadają się jedynie do niskiego ciśnienia roboczego (maksymalnie 6 bar) oraz do mniej odpowiedzialnych zastosowań.
Uszczelnienia w złączach STORZ
Rodzaj uszczelnienia w złączach STORZ zależy od ich przeznaczenia:
- Węże ssawno-tłoczne: standardowo wyposażone są w uszczelkę wargową, która jest odporna na podciśnienie.
- Węże tłoczne: posiadają końcówki z uszczelkami nieodpornymi na podciśnienie.
Materiał uszczelki jest również zależny od materiału wykonania złącza:
- Złącza aluminiowe posiadają standardowo białą uszczelkę z gumy nitrylowej (NBR).
- Złącza mosiężne wyposażone są w czarną uszczelkę z NBR.
- Złącza nierdzewne mają uszczelkę wykonaną z Vitonu.
Weryfikacja i dobór złączy STORZ
Aby zweryfikować poprawność złącza STORZ, można zmierzyć odległość między jego "kłami" (zaczepami) od strony wewnętrznej. W przypadku wątpliwości lub potrzeby doboru konkretnego produktu, warto skonsultować się ze specjalistą.
Zastosowanie złączy STORZ w akcjach gaśniczych
Złącza STORZ są fundamentalnym elementem w systemach przesyłowych dla płynnych i sypkich substancji, a ich głównym zastosowaniem jest transport wody podczas akcji gaśniczych. Strażacy przybywający na miejsce pożaru muszą szybko rozwinąć sprzęt i zapewnić sobie nieprzerwany dostęp do środka gaśniczego. W przypadku dostępności odpowiedniej infrastruktury przeciwpożarowej, węże strażackie podłącza się bezpośrednio do niej.
Podłączanie węży do hydrantów
Prowadzenie akcji gaśniczej wymaga szybkiego połączenia z hydrantami, które mogą znajdować się wewnątrz budynków (w szafkach hydrantowych) lub na zewnątrz (podziemne lub nadziemne).
- Hydranty zewnętrzne podziemne: do podłączenia węży wymagają zamontowania specjalnego stojaka hydrantowego, który ułatwia pobór wody.
- Hydranty zewnętrzne nadziemne: węże podłącza się bezpośrednio do nasad znajdujących się pod głowicą hydrantu. Wymaga to zdjęcia pokrywy z nasady hydrantowej i zastosowania odpowiedniego łącznika. Do prawidłowego połączenia niezbędny jest klucz hydrantowy, który umożliwia dokręcenie elementów i odblokowanie przepływu wody.
Hydranty wewnętrzne
Rodzaje i właściwości węży strażackich
Wąż strażacki to kluczowy element w transporcie wody. Ze względu na materiał wykonania, węże można podzielić na:
- Węże bez wykładziny: charakteryzują się niską wytrzymałością na ciśnienie, dużą podatnością na wycieki, pleśń i gnicie, co skraca ich żywotność. Nadają się do zastosowań wewnątrz budynków.
- Węże z wykładziną: są odporne na wysokie ciśnienie, zużycie, pleśń i gnicie. Są trwałe, niełatwo przeciekają, mają niski opór przepływu i można je dowolnie zginać, składać i przenosić.
Dodatkowe wytyczne dotyczące użytkowania węży
Podczas użytkowania węży strażackich należy przestrzegać kilku ważnych zasad:
- Po napełnieniu wodą nie należy ich siłą ciągnąć po podłożu.
- Należy unikać kontaktu węży z ostrymi przedmiotami i olejami.
- Przy układaniu węży pionowo do wyższych miejsc, należy stosować specjalne haki.
- Przez obszary komunikacyjne węże należy układać z zachowaniem szczególnych środków ostrożności, stosując zabezpieczenia w postaci mostów i przejść przez tory kolejowe.
- Należy zapobiegać zamarzaniu węży w niskich temperaturach.
- Po każdym użyciu pas wodny należy dokładnie wyczyścić, szczególnie jeśli był używany do transportu piany, aby zabezpieczyć warstwę kleju.
- Do usunięcia tłuszczu z węża można użyć ciepłej wody z mydłem.
- Zamarznięte węże należy najpierw rozmrozić, a następnie umyć i wysuszyć.
Interfejsy i rozdzielacze wody
Interfejs to złącze, w którym wąż wodny łączy się z innymi elementami systemu, takimi jak pompa strażacka, hydrant czy mobilny monitor wodny. Przed podłączeniem należy dokładnie sprawdzić stan rynny i części uszczelniających. Podczas łączenia, pazur złącza należy włożyć do rynny i obrócić całkowicie zgodnie z ruchem wskazówek zegara.
Rozdzielacz wody to urządzenie rozdzielające strumień wody z przewodu głównego na kilka przewodów odgałęzionych. Każdy rozdzielacz posiada jeden dopływ i kilka wylotów, które mogą być używane jednocześnie lub oddzielnie. Wszystkie interfejsy w rozdzielaczach są typu klamer wewnętrznych. Przed użyciem należy upewnić się, że uszczelki i zawory są sprawne.

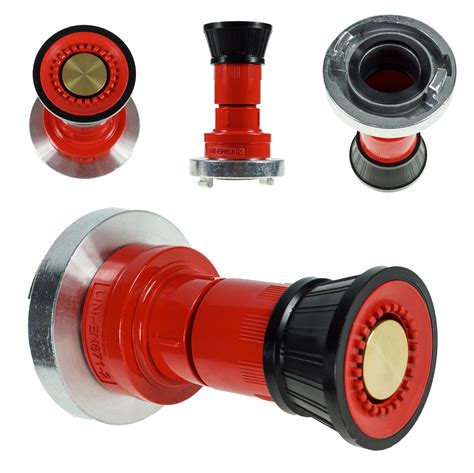

Pomiar końcówki węża strażackiego
Precyzyjny pomiar końcówki węża strażackiego jest kluczowy dla zapewnienia skutecznego dostarczania wody. Proces ten obejmuje:
- Określenie rozmiaru węża: mierzy się średnicę wewnętrzną (ID) węża za pomocą taśmy mierniczej lub suwmiarki.
- Pomiar otworu dyszy: pozwala to na dopasowanie dyszy do węża i optymalizację natężenia przepływu wody.
Dzięki dokładnemu pomiarowi można mieć pewność, że sprzęt strażacki jest w pełni sprawny i gotowy do użycia w sytuacji kryzysowej, zapewniając bezpieczeństwo społeczności.
