Łącznik kątowy jest istotnym elementem wyposażenia w pożarnictwie, zaprojektowanym w celu znacznego ułatwienia pracy strażaków podczas obsługi węży strażackich oraz poprawy efektywności działań gaśniczych. Jego głównym zadaniem jest zmniejszenie fizycznego obciążenia operatora, co przekłada się na większą kontrolę i bezpieczeństwo.
Zmniejszenie Obciążenia Strażaka i Redukcja Odrzutu
Zastosowanie łącznika kątowego ma na celu zmniejszenie obciążenia strażaka obsługującego wąż strażacki. Jest to urządzenie stosowane przy prądownicach o wydajności ponad 400 l/min i ciśnieniu 6 barów.
Główne zadanie tego przyrządu to zmniejszenie wysiłku prądownika o około 15%. Pozwala on na natychmiastowe odczucie zmniejszenia napięcia dla osoby, która obsługuje wąż strażacki. Łącznik jest wyposażony w specjalną rączkę, która wpływa na lepszy uchwyt.

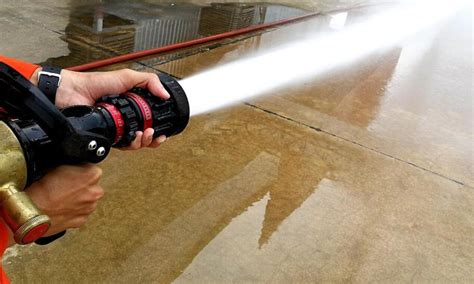

Stosowanie łącznika kątowego pozwala na odciążenie strażaka oraz zmniejszenie odrzutu wody, dzięki czemu posługiwanie się wężem staje się niemal bezwysiłkowe. Co więcej, można go stosować na poziomie biodra bądź uda, gdyż zmniejsza nacisk na plecy, ramię i dłoń. Dodatkowo, możliwe jest stosowanie go z poziomu ziemi bez zbędnego wysiłku.
Rodzaje i Budowa Łączników Kątowych
Łącznik kątowy 75 to idealny pomocnik prądownika, pozwalający na zmniejszenie siły odrzutu prądu wody. Oryginalne złącze kątowe, takie jak np. Łącznik kątowy 52, wyposażone jest w przyłącza zaczepowe STORZ, przeznaczone do budowy urządzeń gaśniczych.
Elementy te są wykonane z aluminium, przez niemieckiego producenta Feuer-Vogel, z uszczelnieniem z NBR. Posiadają również uchwyty, które pozwalają na wygodne manewrowanie podczas pracy oraz pewny i stabilny chwyt przy długotrwałej pracy.
System Złączy STORZ

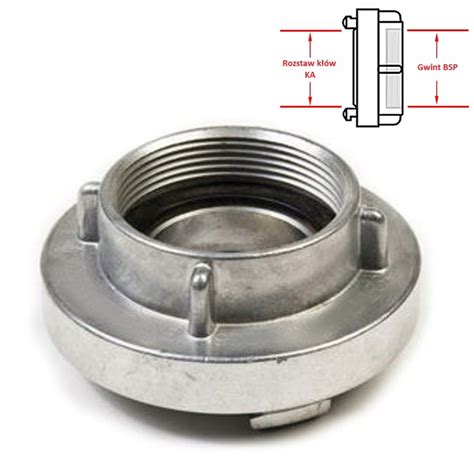

System "Storz" to system złączy, który został wymyślony przez Carla Augusta Guido Storza w 1882 roku i opatentowany w 1893 roku. W Polsce jest on powszechnie znany jako złącza strażackie lub hydrantowe. Charakteryzuje się on unikalną, symetryczną konstrukcją, która eliminuje potrzebę posiadania oddzielnych części męskich i żeńskich. Rozmiar złącza definiuje się głównie przez rozstaw zaczepów, a do ich zamykania stosuje się klucze hakowe dostępne w różnych rozmiarach.
System zyskał popularność jako doskonała alternatywa dla tradycyjnych połączeń gwintowanych, oferując szybkie i szczelne łączenie, co jest niezwykle przydatne w pożarnictwie oraz różnych dziedzinach przemysłu. Złącza te są przystosowane do pracy zarówno z ciśnieniem, jak i podciśnieniem, do wartości do 16 bar.
Zastosowanie Złączy Storz
Łączniki wyposażone w złącza "Storz" są elementem sprzętu przeciwpożarowego, ale ich zastosowanie rozciąga się również na rolnictwo, ogrodnictwo czy przemysł. Łączniki takie używane są do łączenia z prądownicami lub dyszami z jednej strony i przewodami zasilającymi wyposażonymi w złącza zaczepowe. Umożliwiają one przesyłanie różnorodnych mediów, zarówno płynnych, jak i sypkich, znajdując zastosowanie w cysternach do transportu substancji takich jak ciecze ropopochodne, kwasy, woda, fekalia, chemikalia czy materiały cierne.
Materiał Wykonania: Aluminium i NBR
Aluminium
Stopy aluminium, poza glinem, zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością oraz niską wagą. Dzięki odporności na korozję i małej gęstości, materiał ten używany jest do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce.
Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie czy przetarcie. Zaleca się stosowanie złączy z aluminium kutego, ponieważ złącza strażackie z takiego materiału wykazują większą odporność na uderzenia, a zaczepy są bardziej odporne na zrywanie, pozwalają na mocniejsze zaciśnięcie złącza, czego efektem jest pewniejsze połączenie.
Uszczelnienie NBR
NBR, zwany potocznie gumą olejoodporną, jest kopolimerem butadienu i akrylonitrylu; procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach.
Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane.
