Liczniki energii elektrycznej montowane na szynie TH35 (DIN) stanowią kluczowe elementy w systemach monitorowania i rozliczania zużycia prądu. Dzięki swojej kompaktowej konstrukcji i łatwości montażu, są szeroko stosowane zarówno w instalacjach domowych, jak i w bardziej złożonych obiektach komercyjnych czy przemysłowych.
Cechy Wspólne i Podstawowe Funkcjonalności
Większość liczników energii na szynę TH35, niezależnie od ich typu (jedno- czy trójfazowe), dzieli szereg wspólnych cech, które ułatwiają ich obsługę i integrację z systemami pomiarowymi. Urządzenia te służą do bezpośredniego pomiaru mocy czynnej i dokonują wskazań w jednostkach metrycznych (kWh).
- Wskaźniki LED: Pobór energii w każdej fazie lub w całym układzie jest często sygnalizowany miganiem odpowiedniej diody LED. Częstotliwość migania jest proporcjonalna do pobieranej energii elektrycznej, co pozwala na wizualne monitorowanie aktywności.
- Wyświetlacz LCD: Wartość pobranej energii, przeliczona na podstawie liczby impulsów, jest wskazywana przez wyświetlacz LCD. Wyraźne podświetlenie umożliwia szybki odczyt danych nawet w słabo oświetlonych miejscach.
- Wyjście impulsowe: Wiele liczników wyposażonych jest w wyjście impulsowe (np. typu S0 lub OC), umożliwiające podłączenie dodatkowego urządzenia zliczającego lub systemu monitoringu. Do poprawnej pracy samego licznika zazwyczaj nie jest wymagane podłączenie dodatkowego urządzenia.
- Montaż na szynie DIN TH-35 mm: Wszystkie te urządzenia są przeznaczone do łatwego montażu w rozdzielnicach elektrycznych na standardowej szynie TH-35.
Liczniki Trójfazowe na Szynę TH35
Liczniki trójfazowe są przeznaczone do monitorowania zużycia energii elektrycznej w układach 3-fazowych, zasilanych prądem przemiennym o napięciu 230V/400V i częstotliwości 50Hz. Są one statycznymi (elektronicznymi) licznikami, które pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generują impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej.
MIER-ZLEM30
Urządzenie MIER-ZLEM30 jest licznikiem energii elektrycznej, który może służyć jako podlicznik energii elektrycznej trójfazowego prądu przemiennego. Odczyt danych sygnalizuje dioda LED, a jego wartość wskazuje wyświetlacz LCD. Licznik wyposażony jest w wyjście impulsowe umożliwiające podłączenie dodatkowego urządzenia zliczającego. W celu zabezpieczenia urządzenia przed nielegalnym poborem prądu MIER-ZLEM30 posiada plastikowe osłony na zaciski, z możliwością zaplombowania. Producentem jest ZAMEL, a urządzenie charakteryzuje się klasą szczelności IP20, wymiarami zewnętrznymi 100x72x66mm i montażem DIN.

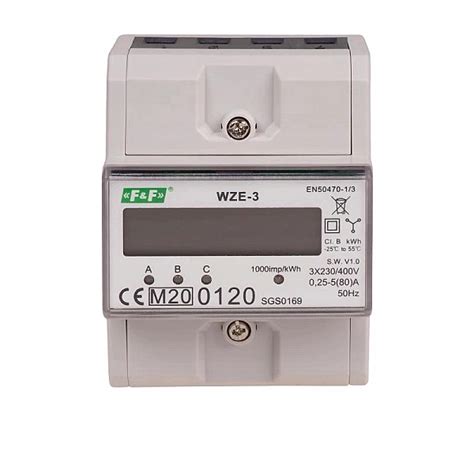

WZE-3 MID F&F
Licznik energii 3-fazowy na szynę TH-35 WZE-3 MID F&F to precyzyjne urządzenie pomiarowe. Jest to statyczny (elektroniczny) wzorcowany licznik energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim, z wyświetlaczem LCD. Przystosowany do prądu 80 A, zajmuje 4,5 modułu w rozdzielni. Suma impulsów z trzech faz jest sygnalizowana miganiem diody LED (800imp/kWh) i przeliczana na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD, gdzie cyfry po przecinku oznaczają części setne (.01 KWh 10Wh). Licznik posiada wyjście impulsowe SO+ - SO-, umożliwiające podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy. Ten licznik jest certyfikowany zgodnie z MID (Measuring Instruments Directive), co czyni go idealnym rozwiązaniem do precyzyjnych pomiarów energii, które można stosować do rozliczeń finansowych między użytkownikami a dostawcami energii.
Licznik Qoltec (Trójfazowy)
Licznik elektroniczny poboru prądu Qoltec pozwala na bieżąco monitorować poziom zużycia energii elektrycznej przez odbiorniki trójfazowe zasilane prądem przemiennym 230V/400V o częstotliwości 50Hz. Urządzenie posiada wskaźnik LED, który sygnalizuje pobór energii; dioda miga z częstotliwością zależną od pobieranej energii, ze stałą impulsowania 400imp/kWh. Wyświetlacz LCD wskazuje wartość pobranej energii przeliczonej na podstawie liczby impulsów. Miernik jest przeznaczony do montażu w rozdzielnicach na szynie DIN TH35. Dodatkowym atutem produktu jest bardzo łatwa obsługa i niewielki rozmiar, który z pewnością ułatwi instalację urządzenia. Licznik zużycia prądu Qoltec to precyzyjne narzędzie do monitorowania zużycia energii, kompaktowe i łatwe w obsłudze, idealne do zastosowań domowych i w większych obiektach przemysłowych.
Zaawansowany Licznik REMIZ 3
W dobie rosnących kosztów energii i zaostrzających się norm efektywności energetycznej, precyzyjna analityka staje się fundamentem nowoczesnego zarządzania infrastrukturą. REMIZ 3 to licznik energii elektrycznej, który łączy kompaktową budowę na szynę DIN z funkcjonalnością zaawansowanych jednostek pomiarowych ze zdalnym odczytem. Jest to inteligentne wsparcie zarządzania energią, dopasowujące się do potrzeb w przemyśle, budynkach komercyjnych, nowoczesnej infrastrukturze z odnawialnymi źródłami energii i magazynami energii, a także do rozliczania najemców. Dostępny jest w wersjach: bezpośredniej, półpośredniej i pośredniej.
Trójfazowy licznik energii z resetem - WZE-3-RST
Kluczowe Zalety Licznika REMIZ 3
Kompaktowe liczniki REMIZ 3, oprócz zapewnienia precyzyjnych pomiarów energii elektrycznej, przynoszą również wiele innych korzyści:
- Szerokie możliwości komunikacyjne: REMIZ 3 jest wyposażony w dwa niezależne porty RS485 oraz port optyczny (zgodny z normą PN-EN 62056-21). Obsługa protokołów DLMS, Modbus i IEC1107 zapewnia łatwą integrację z różnymi systemami i szybką parametryzację.
- Zdalne monitorowanie przez Wi-Fi: Opcjonalny wewnętrzny moduł Wi-Fi, obsługujący protokół Modbus TCP, pozwala na monitorowanie i zarządzanie zużyciem energii z dowolnej lokalizacji.
- Wysoka dokładność i analityka: Klasy dokładności A, B lub C dla energii czynnej oraz możliwość pomiaru energii biernej (klasa 2 lub 3) gwarantują precyzyjne rozliczenia. Urządzenie wykonuje pomiar harmonicznych do 31 oraz wylicza wskaźniki jakościowe W1-W4.
- Personalizacja pomiarów i optymalizacja kosztów: Obsługa do sześciu taryf pozwala na dopasowanie systemu do najkorzystniejszych planów cenowych. Możliwość wyboru między algebraiczną a wektorową metodą sumowania energii pozwala na pełną personalizację monitorowania.
- Inteligentny system wczesnego ostrzegania: Rozbudowany rejestrator zdarzeń monitoruje do 216 różnych alarmów, co pozwala na błyskawiczną reakcję na nieprawidłowości i skuteczne zapobieganie awariom sieci.
- Gwarancja ciągłości danych: Zastosowanie technologii supercap o pojemności 120 h zapewnia nieprzerwane podtrzymanie pracy czasu rzeczywistego (RTC) i logów systemowych, nawet przy całkowitym zaniku napięcia głównego.
Podsumowanie Możliwości REMIZ 3
Wybierając licznik REMIZ 3, zyskujemy zaawansowane centrum pomiarowe zamknięte w kompaktowej formie. Urządzenie łączy wysoką klasę dokładności z nowoczesnymi standardami komunikacji cyfrowej. Odporność przemysłowa i szerokie opcje integracji sprawiają, że jest to niezawodny fundament systemów zarządzania energią i zwiększania efektywności energetycznej.
Liczniki Jednofazowe na Szynę TH35
Urządzenia do dokonywania wskazań w jednostkach metrycznych (kWh) służą do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED, a liczba impulsów jest przeliczana na energię pobraną, której wartość wskazywana jest przez wyświetlacz LCD (5+2).
Typowy licznik jednofazowy na szynę TH35 charakteryzuje się następującymi parametrami:
- Zasilanie: 230V~, 50Hz
- Prąd bazowy: 5A, maksymalny prąd: 40A, minimalny prąd: 0,25A
- Częstotliwość impulsów: 1000 imp/kWh
- Klasa dokładności: B
- Obudowa o szerokości jednego modułu
- Montaż na szynie DIN TH-35 mm
- Wyjście impulsowe: zasilanie 12~27V, prąd ≤27mA, impuls = 90ms
- Zgodność z normami EN50470-1:2006, EN50470-3:2006 oraz Dyrektywy MID 2014/32/EU.
- Stopień ochrony: IP51
- Wymiary (szer./wys./gł. [mm]): 18 / 110 / 60
Inny typ 3-fazowego cyfrowego wskaźnika zużycia energii elektrycznej, mimo swojego przeznaczenia do instalacji trójfazowych, może być stosowany do monitorowania i rejestrowania zużycia mocy czynnej w obwodach, np. pojedynczej fazy. Taki licznik jest przystosowany do napięcia znamionowego 230/400 VAC oraz prądu znamionowego do 100A. Niewielki pobór własny wynoszący 2W lub 10VA wpływa na energooszczędność instalacji. Wyposażony jest również w elektryczne wyjście impulsowe typu S0, które generuje 400 imp/kWh. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (6+2).
Komunikacja i Zdalny Odczyt
Funkcjonalności komunikacyjne w licznikach na szynę TH-35 są kluczowe dla nowoczesnych systemów zarządzania energią. Liczniki REMIZ i REMIZ 3 oferują rozbudowane możliwości w tym zakresie. Jednofazowy REMIZ może być wyposażony w interfejs M-Bus oraz wyjście impulsowe S0, umożliwiając przewodowy odczyt danych pomiarowych. Z kolei REMIZ 3 (trójfazowy) posiada dwa porty RS-485, obsługujące protokoły Modbus, DLMS, IEC-1107, a także optyczny port i opcjonalny moduł Wi-Fi. Dzięki temu liczniki na szynę TH-35 mogą być zintegrowane z systemami monitoringu energii, zapewniając zdalny dostęp do danych, rejestrację profili i kontrolę parametrów sieci. Oszczędzaj miejsce i zapewnij precyzyjne pomiary energii dzięki kompaktowym licznikom na szynę TH-35.
