Oznaczenie REI 60 na drzwiach, ścianach czy stropach to precyzyjny opis zdolności konstrukcji do walki z pożarem, kiedy liczy się każda sekunda. Nie jest to pusty symbol, lecz wymierna bariera, która znacząco podnosi bezpieczeństwo w obiektach budowlanych.
Wprowadzenie do Klasyfikacji Odporności Ogniowej REI 60
Klasa REI 60 określa odporność ogniową elementów budowlanych zgodnie z normą PN-EN 13501-2 (a także PN-EN ISO 13943, która definiuje odporność ogniową jako zdolność obiektu do spełnienia w ustalonym czasie wymagań co do stateczności, szczelności i/lub izolacyjności ogniowej). Oznacza to, że ściana, strop czy drzwi przez dokładnie 60 minut wytrzymują standardowe warunki pożaru.
Bez takich klasyfikacji projektanci ryzykowaliby chaotyczną ochronę, zależną od przypadku. Norma PN-EN definiuje REI 60 jako minimalny standard dla elementów nośnych i oddzielających w średnio ryzykownych obiektach, co gwarantuje stabilność w warunkach, gdzie zwykłe konstrukcje tracą spójność po około 20 minutach.
Trzy Kluczowe Parametry Odporności Ogniowej
Odporność ogniowa w klasie REI 60 skupia się na trzech parametrach, z których każdy ma konkretny mechanizm działania. Element musi spełnić kryteria jednocześnie, co komplikuje produkcję - nie wystarczy jedna warstwa ognioodporna. Miarą odporności ogniowej jest czas, wyrażony w minutach, od rozpoczęcia pożaru do osiągnięcia przez element konstrukcji budynku jednego z trzech poniższych kryteriów granicznych.
R - Nośność Ogniowa
Litera R w REI 60 odnosi się do nośności ogniowej, czyli zdolności elementu do przenoszenia obciążeń bez zawalenia. Nośność zapewnia, że obciążenia nie powodują zawalenia, nawet gdy stal w betonie mięknie powyżej 500°C. W praktyce oznacza to, że konstrukcja nie runie pod własnym ciężarem ani obciążeniami nawet w wysokiej temperaturze pożaru. Stal w konstrukcji nagrzewa się nierównomiernie, tracąc wytrzymałość powyżej 400°C, ale otuliny betonowe spowalniają ten proces o połowę. Ściana nośna lub strop o takiej klasie utrzymuje pion przez godzinę, nawet pod ciężarem pięter powyżej. Mechanizm polega na powolnym przewodzeniu ciepła przez masywną strukturę. Bez parametru R pożar szybko zamieniłby strop w pułapkę, blokując drogi ewakuacyjne.
E - Szczelność Ogniowa
Litera E oznacza szczelność ogniową, która stanowi blokadę przed przenikaniem płomieni i dymu przez szczeliny. Dym zabija w minutach przez zatrucie tlenkiem węgla, zanim płomienie dosięgną. Przegrody REI 60 zamykają szczeliny dzięki uszczelkom intumescentnym, które pod wpływem ciepła puchną nawet 20-krotnie. Test sprawdza, czy po stronie chronionej nie przedostaje się płomień przez 60 minut. Parametr E zapobiega powstawaniu "tuneli wentylacyjnych" dla ognia, blokując dym i gazy toksyczne, co ratuje życie podczas ewakuacji.
I - Izolacyjność Ogniowa
Litera I w REI 60 to izolacyjność ogniowa, chroniąca pomieszczenia za przegrodą przed nagrzaniem. Izolacyjność termiczna ogranicza nagrzewanie się po stronie nieopalanej do poniżej 180°C średnio i 250°C lokalnie, co zapobiega zapłonowi mebli czy papieru. Materiały, takie jak wełna mineralna, pochłaniają ciepło przez parowanie krzemianów. Analogia do termosu pasuje idealnie - próżnia powietrzna i odbicie promieniowania blokują transfer ciepła. Bez parametru I pożar mógłby przeskoczyć przez ściany już po 30 minutach, ponieważ ciepło przechodziłoby na drugą stronę, doprowadzając do zapłonu materiałów łatwopalnych w sąsiednich pomieszczeniach czy na klatce schodowej.
Kombinacja REI łączy te litery w całość, wymagając spełnienia wszystkich naraz. Słaba szczelność niweczy nośność, bo dym osłabia spoiny. Norma karze za kompromisy - element traci klasę przy pierwszej luce. W drzwiach ogniowych uszczelki i wypełnienia pianką fenolową zapewniają synergię, a litera po literce buduje pełną ochronę.
Proces Testowania i Cechy Materiałów
Elementy o klasie REI 60 testuje się w akredytowanych laboratoriach pod obciążeniem rzeczywistym. Testy przeprowadza się w piecu, gdzie temperatura rośnie według ustalonej krzywej (np. ISO 834) od 20°C do ponad 1000°C w pierwszej godzinie. Piec symuluje pożar drewna lub węgla, z pikiem temperatury co 10 minut. Przegroda nie może stracić więcej niż 20% nośności w tym czasie. To rygorystyczne podejście eliminuje słabe materiały, które pękają pod wpływem naprężeń termicznych.
Beton zbrojony czy płyty gipsowe krzemianowe przechodzą próby dzięki niskiej przewodności cieplnej i sile ściskania. Płyty gipsowe odparowują wodę krystaliczną przy 120°C, chłodząc strukturę. Beton akumuluje energię, opóźniając pik o 25 minut w porównaniu do drewna.
Straw Panel Fire Resistance Test
Znaczenie Czasu - 60 Minut Odporności
60 minut w REI 60 to nie dowolna liczba, lecz granica oparta na statystykach pożarów. Większość pożarów rozwija się w 20-40 minut do pełni, dając czas na ewakuację nawet 500 osób z biurowca. Norma mierzy czas od zapłonu do utraty funkcji, symulując realistyczny scenariusz. Ten czas pozwala na ucieczkę schodami bez paniki i kupuje minuty, w których strażacy rozstawiają drabiny. Dłuższy czas oznacza mniej ofiar, ponieważ 70% zgonów jest spowodowanych dymem w pierwszej godzinie pożaru. W wysokich budynkach 60 minut synchronizuje się z czasem dojazdu straży (średnio 8-12 minut w mieście).
Porównanie z Innymi Klasami Odporności Ogniowej
Porównując z innymi klasami, REI 60 wyróżnia się równowagą parametrów. REI 30 daje pół godziny, ale izolacyjność słabnie szybciej w otwartych przestrzeniach. Wyższa klasa, np. REI 120, wymaga grubszych warstw, podnosząc koszty o około 40%. W klasie REI 30 dym przesiąka po 25 minutach, blokując drogi ewakuacji, natomiast REI 60 blokuje go dłużej dzięki gęstszej matrycy mineralnej. Litery pozostają te same, zmienia się jedynie czas. Wybór odpowiedniej klasy zależy od skali budynku i występującego w nim zagrożenia.
Zastosowanie REI 60 w Praktyce Budowlanej
Stropy są elementami konstrukcyjnymi uważanymi za niezastąpione, ponieważ dzięki nim przenosi się obciążenia (posadzki, meble, ściany działowe itp.) na elementy nośne, a także oddziela się od siebie poszczególne kondygnacje budynków. Ochrona przed skutkami wystąpienia pożaru jest niezwykle istotna nie tylko dla ocalenia samej konstrukcji budynku, ale przede wszystkim dla zapewnienia bezpieczeństwa ludziom w nim przebywającym.
Rola REI 60 w Różnych Typach Obiektów

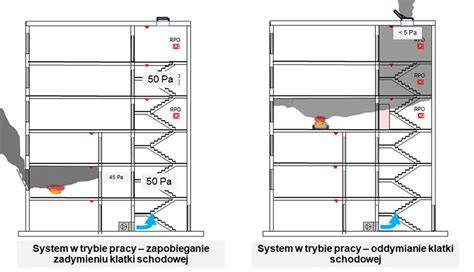

- W biurowcach: Ściany oddzielające klatki schodowe oraz stropy nad parterem często otrzymują klasę REI 60, aby ewakuacja nie zamieniła się w pułapkę, a uciekinierzy byli chronieni przed odłamkami. Drzwi do stref pożarowych blokują dym na korytarzach. W takich obiektach norma wymaga tego dla pięter powyżej 12 metrów.
- W szpitalach: REI 60 stosuje się na przegrodach w salach operacyjnych i oddziałach. Izolacyjność chroni sprzęt medyczny przed przegrzaniem, dając czas na przeniesienie pacjentów. Ściany między pawilonami zapobiegają rozprzestrzenianiu się ognia na sale intensywnej terapii. Czas 60 minut pasuje do procedur ewakuacji leżących pacjentów.
- W centrach handlowych: Stropy i ściany REI 60 dzielą hale na strefy po 2000 m². Szczelność blokuje dym w atrium, gdzie gromadzi się tłum. Nośność pozwala na bezpieczne opuszczenie antresoli. Norma dyktuje to dla obiektów powyżej 24 metrów.
- W szkołach i przedszkolach: Używa się REI 60 na drzwiach sal i stropach sal gimnastycznych. Dzieci ewakuują się wolniej, więc dłuższa ochrona jest kluczowa. Ściany między kondygnacjami izolują ogień od boiska. W niskich budynkach jest to wystarczające bez nadmiaru.
- W halach przemysłowych: REI 60 na ścianach przeciwpożarowych chroni maszyny i ludzi. Nośność pod dachem zapobiega lawinie gruzu. Czas pozwala na gaszenie z zewnątrz, co jest istotne w magazynach chemikaliów.
Wymogi Prawne i Normatywne
Zgodnie z § 228 ust. 1 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz normą PN-EN 15037-1 i Eurokodami, projektowanie konstrukcji stropowych wymaga spełnienia rygorystycznych norm przeciwpożarowych. Decydującymi o klasie odporności pożarowej budynku czynnikami są przede wszystkim jego wysokość, kategoria zagrożenia ludzi (ZL) oraz maksymalna gęstość obciążenia ogniowego strefy pożarowej (Q).
Jeżeli przegroda jest częścią głównej konstrukcji nośnej, powinna spełniać także kryteria nośności ogniowej (R) odpowiednio do wymagań. Wymagania te nie dotyczą naświetli dachowych, świetlików, lukarn i okien połaciowych (z zastrzeżeniem § 218 przepisów techniczno-budowlanych), jeśli otwory w połaci dachowej nie zajmują więcej niż 20% jej powierzchni; nie dotyczą także budynku, w którym nad najwyższą kondygnacją znajduje się strop albo inna przegroda, spełniająca określone kryteria.
Stropy Gęstożebrowe i Nowoczesne Rozwiązania Izolacyjne
W zależności od materiału wykonania czy cech konstrukcyjno-technologicznych, wyróżnić można wiele rodzajów stropów, takich jak belkowe, płytowo-żebrowe, płytowe czy gęstożebrowe. Sprężone stropy gęstożebrowe w systemie RECTOR wykazują odporność ogniową od REI 30 do REI 240, co oznacza, że w trakcie pożaru w danym czasie użytkownicy mogą bezpiecznie opuścić budynek. Na odporność ogniową REI wpływa wiele elementów, w tym jakość i sposób montażu.
Sprężone belki gęstożebrowe montowane są w podobny sposób co np. belki stalowe, choć różnią się nośnością i ciężarem. Belka sprężona gęstożebrowa waży około 15-20 kg, co jest masą nawet kilka razy mniejszą niż jej stalowy odpowiednik, co ułatwia montaż bez ciężkiego sprzętu. Na ogół zakładaną nośność uzyskują po związaniu warstwy nadbetonu układanej na budowie, co należy uwzględnić przy projektowaniu.
Bezpieczeństwo konstrukcji stropowych zależy również od prawidłowego montażu oraz systematycznych przeglądów technicznych stropów. Mimo że element ten jest ukryty (może być otynkowany, obudowany sufitami podwieszanymi czy znajdować się pod warstwami podłogi), nie należy lekceważyć jego regularnych oględzin. Przegląd polega na obserwacji tynków pod kątem pęknięć i pomiarach ugięcia, które, choć naturalne, muszą być zgodne z założeniami projektowymi. Zwraca się również uwagę na przecieki.
Płyty Izolacyjne termPIR® firmy Gór-Stal
Produkty firmy Gór-Stal, takie jak płyty izolacyjne termPIR® (AL, Izoproof ALu), uzyskały klasyfikację odporności ogniowej REI 30 i REI 60 dla dachów skośnych, stropów i ogniochronnych zabudów poddaszy. System ten spełnia §219 Warunków technicznych, co jest dowodem na wysoką jakość i bezpieczeństwo oferowanych rozwiązań. Płyty termPIR® to nowoczesne materiały ze sztywnej pianki poliizocyjanurowej, wykorzystywane do ocieplania dachów, ścian, stropów, podłóg i fundamentów zarówno w budynkach mieszkalnych, jak i przemysłowych.
Badania odporności ogniowej dachów skośnych z okładzinami z płyt gipsowych oraz izolacją nakrokwiową z płyt termPIR® (min. 140 mm w dużym formacie z frezem TAG) przeprowadzono w Zakładzie Badań Ogniowych Instytutu Techniki Budowlanej w Warszawie. Uzyskana klasa odporności ogniowej REI przegrody zależy od rodzaju płyt gipsowo-kartonowych, stąd firma poleca płyty EtexGroup, które zostały przebadane razem z ich produktem.
Korzyści z Zastosowania termPIR® w Konstrukcjach z REI 60
Dzięki uzyskanym klasyfikacjom REI30 i REI60, system z termPIR® może być bezpiecznie stosowany między innymi w:
- Obiektach użyteczności publicznej (szkoły, urzędy, biura).
- Budynkach jedno- i wielorodzinnych.
- Budynkach przemysłowych i magazynowych z poddaszem użytkowym.
Główne korzyści z zastosowania płyt termPIR® to:
- Podwyższony poziom bezpieczeństwa pożarowego - potwierdzony badaniami laboratoryjnymi.

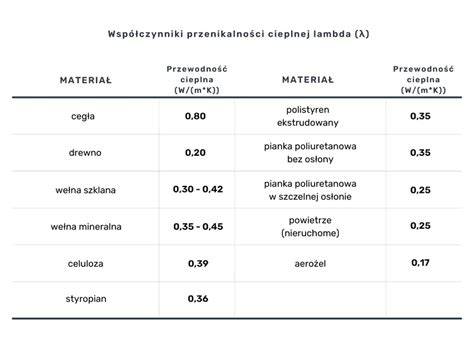

- Doskonała izolacyjność cieplna - współczynnik λ ≈ 0,022 W/(mK).
- Odporność na wilgoć i pleśń - idealne do dachów i poddaszy.
- Łatwy i szybki montaż - płyty są lekkie, trwałe i nie osiadają.
- Trwałość i niezawodność - izolacja na lata bez utraty parametrów.
Firma Gór-Stal od lat dostarcza nowoczesne rozwiązania izolacyjne, a uzyskanie klasyfikacji REI 30/60 to potwierdzenie, że ich produkty spełniają najwyższe standardy nie tylko energetyczne, ale również bezpieczeństwa pożarowego.
