Zapewnienie bezpieczeństwa obywateli oraz ochrony przeciwpożarowej jest jednym z wielu zadań przypisanych samorządom gminnym w Polsce. Kluczowym elementem podczas działań gaśniczych jest zaopatrzenie wodne. Z doświadczenia wiemy, jak często w czasie pożaru pojawiają się problemy ze znalezieniem najbliższego hydrantu. Szybkie zlokalizowanie hydrantu czy też zbiornika wodnego niejednokrotnie decyduje o skuteczności gaszenia pożarów.
Znaczenie hydrantów w ochronie przeciwpożarowej
W sytuacjach kryzysowych, kiedy stres przeszkadza w podejmowaniu szybkich i trafnych decyzji, liczy się każda minuta. Na przykład, na terenie całej gminy Kościan na 160 km sieci wodociągowej zainstalowano ponad 700 hydrantów. Tak duża liczba punktów poboru wody wymaga efektywnego zarządzania i łatwego dostępu do informacji o ich położeniu.
Cyfrowe mapy i aplikacje wspomagające lokalizację hydrantów
Nowoczesne technologie oferują rozwiązania, które znacznie usprawniają proces lokalizacji i zarządzania hydrantami. Aplikacje takie jak e-hydranty.pl znacząco przyczyniają się do poprawy bezpieczeństwa mieszkańców, umożliwiając szybkie zlokalizowanie najbliższego hydrantu. Jest to świetne narzędzie w rękach każdego strażaka, które pozwala bardzo szybko i precyzyjnie zlokalizować hydrant w najbliższej okolicy, korzystając z jakiegokolwiek mobilnego urządzenia. Dodatkowym atutem aplikacji jest jej prostota w obsłudze.
Rola aplikacji e-hydranty.pl w zarządzaniu siecią
Aplikacja e-hydranty.pl może spełniać bardzo istotną rolę nie tylko w działaniach ratowniczych, ale także w zarządzaniu sieciami zewnętrznymi i systemem ppoż. Dzięki możliwości precyzyjnej lokalizacji istniejących hydrantów, Straż Pożarna ma ułatwione zadanie podczas akcji gaśniczych. System może również ułatwić nadzorowanie sieci pod kątem zainstalowanych przy hydrantach zasuw oraz zaplanowanie prac serwisowych i przeglądów, co przyczynia się do poprawy w zarządzaniu siecią wodociągową.
Water App: Hydrant Testing | FlowMSP
Wkład OpenStreetMap w mapowanie hydrantów
Dzięki stronie internetowej osmhydrant.org możemy uzyskać dostęp do rozmieszczenia hydrantów na całym świecie. Również na terenie gmin Andrychów oraz Wieprz stopniowo zwiększana jest ilość naniesionych hydrantów, głównie przez lokalnych użytkowników oraz Zakłady Wodociągów i Kanalizacji (ZWiK Andrychów).
Możliwości mapy OSM nie kończą się jednak na samych hydrantach. Oprócz ich szczegółowego opisu (nadziemny, podziemny, wewnętrzny, rodzaj i ilość nasad, wydajność, właściciel), usytuowania (chodnik, trawa) a nawet fotografii, można dodawać zbiorniki ppoż. W internecie dostępna jest mapa hydrantów z całej Polski, na której jest dużo braków, które sami użytkownicy mogą uzupełniać, weryfikować i edytować. Wszystko odbywa się łatwo, szybko i przyjemnie.
Proces dodawania danych do OpenStreetMap
Dzięki aplikacji można w prosty i intuicyjny sposób zbierać informacje o położeniu geograficznym hydrantów z podziałem na ich rodzaje i typy, a także słupków kilometrowych dróg krajowych, wojewódzkich, ekspresowych i autostrad. Zebrane dane przesyłane są do serwera AbakusOSM, gdzie po weryfikacji i moderacji zostają dodane do bazy danych projektu OpenStreetMap. Po wprowadzeniu danych i kliknięciu "ZAPISZ", są one widoczne na stronach i w aplikacji w czasie 24-48 godzin.
Użytkownicy zgłaszają, że aplikacja Abakus, choć ciekawa, bywała czasem wolna i zdarzały się problemy z precyzją zapisu pozycji, np. wysyłanie współrzędnych poprzedniego hydrantu. Jednak inni podkreślają bardzo szybką reakcję operatora Abakusa - w zasadzie w ciągu 24 godzin hydranty pojawiają się na mapie w przeglądarce i na smartfonie. Rozrzut naniesionego hydrantu ze stanem faktycznym wynosi od zera do 10 metrów, z przewagą lokalizacji w granicach 2-3 metrów. Użytkownicy doceniają również bardzo dobrą edycję i możliwość poprawienia lokalizacji hydrantu w edytorze OSM Hydrant, co jest bardzo proste w obsłudze i umożliwia dopisanie większej ilości danych. Jest to bardzo fajne rozwiązanie, choć czasem problemem bywa brak części dróg w niektórych miejscowościach w aplikacji.

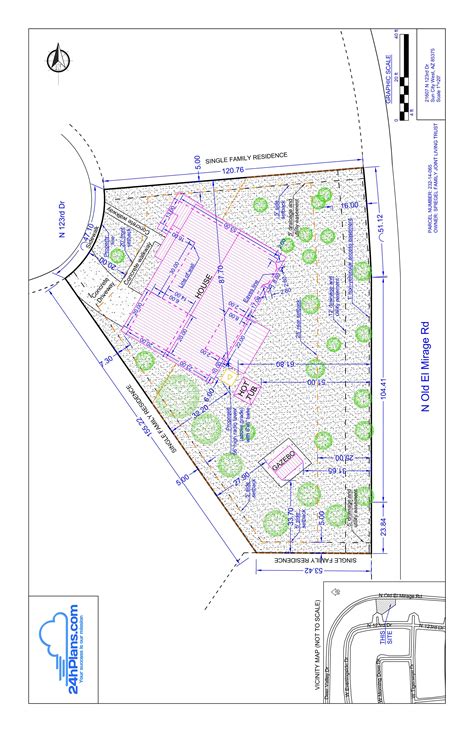

Mapa do celów projektowych - podstawowe informacje
Opracowania geodezyjno-kartograficzne do celów projektowych obejmują przygotowanie dokumentacji geodezyjnej niezbędnej do wykonania projektu budowlanego. Mapy do celów projektowych są niezbędne do zrealizowania jakiejkolwiek inwestycji wymagającej pozwolenia na budowę. Wszystkie mapy geodezyjne charakteryzują się pewnymi umownymi oznaczeniami. Aktualnym dokumentem określającym specyfikację mapy zasadniczej i topograficznej jest Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 12 lutego 2013 r. (Dz.U. 2013 poz. 383).
Baza Uzbrojenia Terenu (GESUT) i jej znaczenie
Bazy uzbrojenia terenu (GESUT) zawierają informacje o istniejących i projektowanych przewodach sieci uzbrojenia terenu i urządzeniach z nimi związanych. Prowadzone są przez starostów, co oznacza, że mamy 380 jednostek odpowiedzialnych za prowadzenie tej bazy. W drugiej połowie 2018 r. Główny Urząd Geodezji i Kartografii (GUGiK) zintegrował publikację danych uzbrojenia terenu z powiatów w usłudze zbiorczej KIUT. Dzięki temu zapewniono powszechny dostęp do danych za pośrednictwem usług sieciowych, które umożliwią wykorzystanie danych uzbrojenia w systemach informatycznych państwa oraz systemach tworzonych przez firmy komercyjne.
Usługa KIUT to zbiorcza usługa WMS, zapewniająca możliwość wygenerowania mapy z uzbrojeniem terenu dla dowolnego obszaru kraju. Widoczność warstwy „Uzbrojenie terenu” włącza się automatycznie przy przeglądaniu danych dla skal 1:500 i 1:250. Jeśli chcemy włączyć widoczność uzbrojenia przy innej skali, należy ręcznie zaznaczyć widoczność warstwy. Mapa do celów projektowych jest opracowaniem powstałym na bazie mapy zasadniczej.
Mapa uzbrojenia terenu zawiera informacje o istniejących i projektowanych przewodach sieci uzbrojenia terenu i urządzeniach z nimi związanych. Dane te są częścią bazy danych przestrzennych, która jest niezbędna dla wielu procedur administracyjnych związanych z budownictwem. Baza uzbrojenia terenu (GESUT) prowadzona jest przez starostwa powiatowe, a konkretnie przez Powiatowy Ośrodek Dokumentacji Geodezyjnej i Kartograficznej (PODGiK). Obecnie mamy 380 jednostek samorządowych (314 powiatów oraz 66 miast na prawach powiatu), które odpowiedzialne są za prowadzenie takiej bazy danych.
Przez pojęcie sieci uzbrojenia terenu rozumie się wszelkiego rodzaju nadziemne, naziemne i podziemne przewody i urządzenia techniczne (z wyłączeniem urządzeń melioracji szczegółowych). 28 lipca 2021 r. opublikowano Rozporządzenie Ministra Rozwoju i Technologii w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu (Dz.U. 2021, poz. 374), które zastąpiło dotychczasowe z 2015 r. Przepisy zakładają, że starostwa powiatowe będą mieć czas do końca 2022 r. na dostosowanie bazy do nowych regulacji. Główny Geodeta Kraju nadzoruje ten proces i zapewnia spójność danych na poziomie krajowym.
Jak czytać mapę uzbrojenia terenu - oznaczenia sieci
Mapa powinna określać obszar aktualizacji (najczęściej jest to linia gruba przerywana) i mieć oznaczony układ współrzędnych. Na mapie szukamy oznaczeń poszczególnych sieci. Poniżej przedstawiamy przykładowy wycinek mapy z zaznaczonym zakresem aktualizacji. Działka budowlana, na której zamierzamy realizować inwestycję, ma numer 255/8. Zakres aktualizacji powinien obejmować drogę oraz chodniki.
Sieć wodociągowa
Na mapie szukamy oznaczeń „wo, wl”. Kolorem niebieskim zaznaczone są sieci wodociągowe (np. woM110). W ulicy mogą przebiegać dwie sieci, z każdej strony ulicy. Kolorem błękitnym zaznaczone są przyłącza wodociągowe do budynków (np. woM32, woM40, woD32).
Sieć kanalizacyjna
Na mapie szukamy oznaczeń „ks, ko”. Kolorem brązowym zaznaczona jest sieć kanalizacji sanitarnej (np. ksM300). Kolorem zielonym zaznaczone są przyłącza kanalizacji sanitarnej do budynków (np. ksM160). Kolorem ciemnozielonym zaznaczona jest sieć kanalizacji deszczowej (kd). Działka budowlana, na której sytuowane są budynki, powinna być wyposażona w kanalizację umożliwiającą odprowadzenie wód opadowych do sieci kanalizacji deszczowej lub ogólnospławnej.
Sieć gazowa
Kolorem żółtym zaznaczona jest sieć gazowa średniego ciśnienia (np. gsA160, sieć oznaczona jako nieczynna).
Sieć elektroenergetyczna
Kolorem czerwonym zaznaczona jest sieć elektroenergetyczna niskiego napięcia (enM). Są to już wszystkie sieci uzbrojenia terenu widoczne na mapie do celów projektowych.
Szczegółowe oznaczenia sieci uzbrojenia terenu

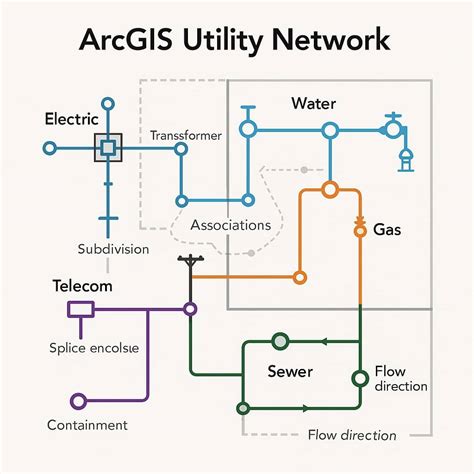

Każda mapa uzbrojenia terenu zawiera szereg symboli i oznaczeń. Każda z sieci uzbrojenia terenu ma przyporządkowany kolor, którym określa się zarówno przewody sieci, jak i niektóre jej urządzenia techniczne. Przykładowo, kolorem czerwonym zaznaczona jest sieć elektroenergetyczna, a kolorem niebieskim - wodociągowa. Sieci uzbrojenia terenu oznaczane są ponadto opisem, który widnieje jako etykieta na przewodzie.
Poniżej prezentujemy sieci uzbrojenia terenu wraz z ich oznaczeniem na mapie:
| Nazwa kategorii obiektów | Oznaczenie na mapie | |
|---|---|---|
| Typ | Symbol | |
| sieć wodociągowa | sieć wodociągowa ogólna | przewód wodociągowy ogólny |
| sieć wodociągowa lokalna | przewód wodociągowy lokalny | |
| Przewód nadziemny / Podziemny | wo / wl | |
| sieć kanalizacyjna | sieć kanalizacyjna ogólnospławna | przewód kanalizacyjny ogólny |
| sieć kanalizacyjna sanitarna | przewód kanalizacyjny sanitarny | |
| sieć kanalizacyjna deszczowa | przewód kanalizacyjny deszczowy | |
| sieć kanalizacyjna przemysłowa | przewód kanalizacyjny przemysłowy | |
| sieć kanalizacyjna lokalna | przewód kanalizacyjny lokalny | |
| Przewód nadziemny / Podziemny | ks / ko | |
| sieć elektroenergetyczna | sieć elektroenergetyczna najwyższego napięcia | przewód elektroenergetyczny najwyższego napięcia |
| sieć elektroenergetyczna wysokiego napięcia | przewód elektroenergetyczny wysokiego napięcia | |
| sieć elektroenergetyczna średniego napięcia | przewód elektroenergetyczny średniego napięcia | |
| sieć elektroenergetyczna niskiego napięcia | przewód elektroenergetyczny niskiego napięcia | |
| Przewód nadziemny / Podziemny | en / eo | |
| sieć gazowa | sieć gazowa wysokiego ciśnienia | przewód gazowy wysokiego ciśnienia |
| sieć gazowa podwyższonego ciśnienia | przewód gazowy podwyższonego ciśnienia | |
| sieć gazowa średniego ciśnienia | przewód gazowy średniego ciśnienia | |
| sieć gazowa niskiego ciśnienia | przewód gazowy niskiego ciśnienia | |
| sieć ciepłownicza | sieć ciepłownicza wysokiego parametru ciepła | przewód ciepłowniczy wysokiego parametru ciepła |
| sieć ciepłownicza niskiego parametru ciepła | przewód ciepłowniczy niskiego parametru ciepła | |
| sieć telekomunikacyjna | światłowód | przewód światłowodowy |
| sieć telekomunikacyjna inna | - | |
| sieć specjalna | benzynowa | przewód benzynowy |
| naftowa | przewód naftowy | |
| inna | przewód inny | |
| sieć niezidentyfikowana | sieć niezidentyfikowana | przewód niezidentyfikowany |
Dla przewodów sieci uzbrojenia terenu wyróżnia się informację o:
- Przebiegu przewodu (nadziemne, naziemne, podziemne);
- Funkcji przewodu (przewód główny, przyłącze);
- Eksploatacji (czynny, nieczynny) - dotyczy obiektów istniejących;
- Metodzie pozyskania informacji (O - pomiar bezpośredni w nawiązaniu do osnowy, A - pomiar wykrywaczem przewodów, D - wektoryzacja, F - pomiar fotogrametryczny, M - pomiar bezpośredni w nawiązaniu do szczegółów terenowych, B - dane branżowe, K - dokumentacja z narady koordynacyjnej, I - inna niż wymienione, X - nieokreślona metoda pozyskania);
- Informacji o władającym sieci i urządzeń;
- Średnicy przewodu (nie dotyczy przewodów elektroenergetycznych i telekomunikacyjnych).
W przypadku sieci kanalizacyjnej podaje się również poziomy i pionowy wymiar odcinka przewodu. Średnicę oraz wymiar poziomy i pionowy podaje się w milimetrach. Szczególną uwagę należy zwrócić na kanalizację ogólnospławną, która łączy funkcje kanalizacji sanitarnej i deszczowej.
Przykłady oznaczeń na mapie
Poniżej prezentujemy przykład, jak czytać opis przewodu gazowego - gnA32, gdzie:
- gn - przewód gazowy niskiego ciśnienia (sieć gazowa);
- A - pomiar wykrywaczem przewodów (metoda pozyskania informacji);
- 32 - średnica przewodu w milimetrach.
Inne przykłady oznaczeń stosowanych na mapie uzbrojenia terenu:
- ksA100 - przewód kanalizacji sanitarnej pomierzony wykrywaczem przewodów o średnicy 100 mm;
- wo50 - przewód wodociągowy ogólny pomierzony bezpośrednio w nawiązaniu do osnowy o średnicy 50 mm;
- eNWB - przewód elektroenergetyczny najwyższego napięcia zweryfikowany w oparciu o dane branżowe;
- tM - przewód telekomunikacyjny pomierzony bezpośrednio w nawiązaniu do szczegółów terenowych;
- cnF100 - przewód ciepłowniczy niskiego parametru ciepła pomierzony w oparciu o dane fotogrametryczne o średnicy 100 mm.
Urządzenia techniczne i towarzyszące
Reprezentacją geometryczną obiektów GESUT w zależności od ich rodzajów może być: punkt, linia łamana, zbiór linii (multilinia), wielokąt (poligon), zbiór punktów (multipunkt). W przypadku, gdy rozporządzenie dopuszcza reprezentację geometryczną obiektu za pomocą punktu albo poligonu, reprezentację punktową stosuje się, jeżeli średnica obiektu lub jego wymiary (podłużny i poprzeczny) są mniejsze lub równe 0,75 m. W przypadku obiektów większych stosuje się reprezentację za pomocą poligonu.
Poniżej prezentujemy urządzenia techniczne wraz z ich symbolami dla każdej z sieci:
| Nazwa kategorii obiektów | Nazwa obiektu | Symbol |
|---|---|---|
| sieć wodociągowa | wodociągowe urządzenie techniczne | - |
| zasuwa lub zawór | punktowy | |
| hydrofornia | powierzchniowy | |
| hydrant | punktowy | |
| studnia głębinowa | punktowy | |
| zdrój uliczny | punktowy | |
| sieć kanalizacyjna | kanalizacyjne urządzenie techniczne | - |
| zasuwa lub zawór | punktowy | |
| studnia kanalizacyjna | punktowy | |
| osadnik, szambo | powierzchniowy | |
| wylot kanału | punktowy | |
| przepompownia | powierzchniowy | |
| przydomowa oczyszczalnia ścieków | powierzchniowy | |
| kratka ściekowa | punktowy | |
| sieć elektroenergetyczna | elektroenergetyczne urządzenie techniczne | - |
| szafa elektroenergetyczna lub kontener | punktowy | |
| stacja transformatorowa | powierzchniowy | |
| latarnia | punktowy | |
| maszt oświetleniowy | punktowy | |
| turbina wiatrowa | powierzchniowy | |
| sieć gazowa | gazowe urządzenie techniczne | - |
| zasuwa lub zawór | punktowy | |
| szafa gazowa lub kontener | punktowy | |
| zbiornik gazu | powierzchniowy | |
| sieć ciepłownicza | ciepłownicze urządzenie techniczne | - |
| sieć telekomunikacyjna | telekomunikacyjne urządzenie techniczne | - |
| szafa telekomunikacyjna lub kontener | punktowy | |
| wieża telekomunikacyjna | powierzchniowy | |
| sieć specjalna | urządzenie techniczne sieci specjalnej | - |
| sieć niezidentyfikowana | urządzenie techniczne sieci niezidentyfikowanej | - |
Urządzenia towarzyszące uzbrojeniu terenu:
| Urządzenia towarzyszące liniowe | Inne urządzenia towarzyszące |
|---|---|
| obudowa ochronna przewodu | komora podziemna |
| kanał technologiczny | słup przewodów napowietrznych |
| słup kratowy | |
| słup łączony | |
| słup trakcyjny | |
| podpora przewodów | |
| budowla podziemna |
Raporty o terenie i dostęp do danych o uzbrojeniu
Jeśli szukasz działki pod budowę domu, nie sugeruj się wyłącznie jej ceną. Działka, która nie ma dostępu do infrastruktury technicznej, więc nie jest wyposażona w przyłącza sieci uzbrojenia, może i jest tańszą opcją, ale niekoniecznie korzystniejszą, ponieważ na pewnym etapie budowy domu i tak będziesz zmuszony zaopatrzyć ją w niezbędne media. Na szczęście, od teraz możesz z łatwością sprawdzić, czy Twoja nieruchomość wyposażona jest w sieci uzbrojenia terenu!

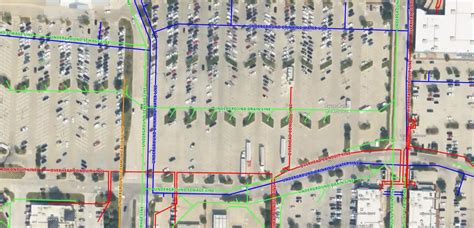

W Raporcie o terenie OnGeo.pl znajduje się mapa uzbrojenia terenu. Już teraz z łatwością możesz sprawdzić uzbrojenie terenu dowolnej działki na obszarze całej Polski. W zaledwie 5 minut, bez wychodzenia z domu możesz sprawdzić, czy działka, którą zamierzasz kupić lub na niej się wybudować, ma dostęp do mediów. Nie kupuj „kota w worku”! Zdiagnozuj działkę i ciesz się dobrą inwestycją.
UWAGA! Mapa może nie prezentować danych o sieciach uzbrojenia terenu w przypadku, gdy urząd powiatowy ich nie posiada w wersji cyfrowej lub wstrzymuje ich udostępnianie. OnGeo.pl nie ma wpływu na dostępność informacji o uzbrojeniu, ponieważ bazuje na danych zewnętrznych (powiatowych).
Aby wygenerować Raport o terenie i poznać mapę uzbrojenia terenu, należy:
- Wybrać interesującą działkę, wykorzystując jeden z trzech sposobów wyszukiwania: za pomocą pola wyszukiwarki, wskazania na mapie lub rysowania na mapie.
- Opłacić Raport o Terenie OnGeo.pl. Pamiętaj, że sam wybierasz, za co płacisz. Jeśli interesuje Cię wyłącznie mapa uzbrojenia terenu, masz możliwość wyłączenia pozostałych tematów z listy.
