Jeśli szukasz działki pod budowę domu, nie sugeruj się wyłącznie jej ceną. Działka, która nie ma dostępu do infrastruktury technicznej, więc nie jest wyposażona w przyłącza sieci uzbrojenia, może i jest tańszą opcją, ale niekoniecznie korzystniejszą. Na pewnym etapie budowy domu i tak będziesz zmuszony zaopatrzyć ją w niezbędne media. Na szczęście od teraz możesz z łatwością sprawdzić, czy Twoja nieruchomość wyposażona jest w sieci uzbrojenia terenu! W Raporcie o terenie OnGeo.pl znajduje się mapa uzbrojenia terenu, a niniejszy artykuł wskaże, jak można czytać taką mapę.
Czym jest mapa zasadnicza?
Mapa zasadnicza to pierwszy dokument, który pozwala precyzyjnie określić najważniejsze uwarunkowania prawne i przestrzenne na działce. Jest to jedno z podstawowych narzędzi wykorzystywanych przy planowaniu inwestycji. Dzięki niej możliwe jest m.in. sprawdzenie przebiegu granic, usytuowania sąsiednich budynków, lokalizacji sieci uzbrojenia terenu czy warunków zabudowy.
Mapa zasadnicza przedstawia aktualne dane zgromadzone w państwowym zasobie geodezyjnym. Jej podstawową skalą jest 1:500, co zapewnia dużą szczegółowość - szczególnie ważną w obszarach miejskich. W zależności od potrzeb stosuje się również skale 1:1000, 1:2000 lub 1:5000. Jeśli planujesz prace związane z projektowaniem budynków lub zagospodarowaniem działki, najlepiej korzystać z mapy w skali 1:500.
W niektórych sytuacjach - na przykład przy składaniu wniosku o wydanie decyzji o warunkach zabudowy (WZ) - urząd może wymagać dostarczenia mapy zasadniczej obejmującej trzykrotną szerokość frontu działki; w tym celu stosuje się mapę w skali 1:1000. Front działki musi być na niej jednoznacznie oznaczony, a całość powinna obejmować również sąsiednie tereny, które mogą mieć wpływ na sposób zabudowy. Taka mapa służy do przeprowadzenia analizy urbanistycznej przez urząd.
Zastosowanie mapy zasadniczej
Mapa zasadnicza znajduje zastosowanie zarówno na poziomie lokalnym, jak i krajowym, w celach ewidencyjnych, planistycznych, gospodarczych i strategicznych:
- W przygotowywaniu koncepcji projektowych, np. opracowywaniu projektu zagospodarowania terenu (PZT) - architekt korzysta z niej, aby prawidłowo usytuować budynek (np. w odniesieniu do granic działki, przebiegu sieci, ukształtowania terenu, sąsiedztwa).
- W celach informacyjnych - jest często punktem wyjścia dla projektanta. Umożliwia wstępną analizę terenu inwestycji, ocenę dostępności mediów oraz zaplanowanie układu zabudowy - możliwie najniższym kosztem. Architekt może dzięki niej precyzyjnie określić, gdzie najlepiej usytuować budynek - np. halę, dom lub obiekt usługowy.
Dobrze sporządzona mapa w odpowiedniej skali to podstawa każdej świadomej inwestycji - zarówno dla projektanta, jak i dla inwestora. Choć mapa zasadnicza nie wystarcza do uzyskania pozwolenia na budowę, odgrywa kluczową rolę w analizach urbanistycznych, projektach zagospodarowania terenu, wnioskach o warunki zabudowy czy przy projektowaniu przyłączy.
Pozyskiwanie mapy zasadniczej
Mapa zasadnicza jest dokumentem urzędowym, który można pozyskać z zasobu geodezyjnego prowadzonego przez starostwa powiatowe. Najpewniejszym źródłem aktualnych danych jest Powiatowy Ośrodek Dokumentacji Geodezyjnej i Kartograficznej (PODGiK). Aby uzyskać mapę, należy złożyć wniosek, w którym określa się:
- cel wykorzystania mapy (np. do celów informacyjnych, do warunków zabudowy);
- preferowaną skalę (np. 1:500, 1:1000);
- ewentualnie zakres mapy (np. numer działki, obręb ewidencyjny).
Większość urzędów wymaga uiszczenia opłaty skarbowej z góry - potwierdzenie wpłaty należy wówczas dołączyć do wniosku. Koszt mapy zależy od jej zakresu i jest obliczany zgodnie z tabelami opłat określonymi w ustawie.
Inne sposoby pozyskania mapy to:
- Przez geodetę - jeśli zlecasz wykonanie mapy do celów projektowych, geodeta sam pobiera i aktualizuje dane z mapy zasadniczej.
- W geoportalu krajowym (geoportal.gov.pl) - udostępniane są tam wersje poglądowe mapy zasadniczej, przydatne na etapie wstępnej analizy terenu. Mapy dostępne online przez geoportal.gov.pl lub geoportale powiatowe mają charakter poglądowy. Nie mają mocy urzędowej i nie są akceptowane w procedurach formalnych. Można z nich korzystać jedynie orientacyjnie - np. do wstępnej weryfikacji działki.
Choć formalnie nie ma określonego terminu ważności mapy zasadniczej, w praktyce urzędy mogą zakwestionować dokument, który ma kilka lat i może być nieaktualny.
Regulacje prawne
Aktualnym dokumentem określającym specyfikację mapy zasadniczej i topograficznej jest Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 12 lutego 2013 r. (Dz.U. 2013 poz. 383). Artykuł tworzony jest zgodnie z obowiązującymi przepisami Prawa geodezyjnego i kartograficznego (Dz. U. 2024 poz. 182).
Dnia 28 lipca 2021 r. opublikowano Rozporządzenie Ministra Rozwoju i Technologii w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu (Dz.U. 2021, poz. 374), które zastąpiło dotychczasowe z 2015 r. Przepisy zakładają, że starostwa powiatowe będą mieć czas do końca 2022 r. na dostosowanie bazy do nowych regulacji. Główny Geodeta Kraju nadzoruje ten proces i zapewnia spójność danych na poziomie krajowym.
Mapa uzbrojenia terenu - kluczowe informacje
Mapa uzbrojenia terenu zawiera informacje o istniejących i projektowanych przewodach sieci uzbrojenia terenu oraz urządzeniach z nimi związanych. Dane te są częścią bazy danych przestrzennych, która jest niezbędna dla wielu procedur administracyjnych związanych z budownictwem.
Baza uzbrojenia terenu (GESUT) prowadzona jest przez starostwa powiatowe, a konkretnie przez Powiatowy Ośrodek Dokumentacji Geodezyjnej i Kartograficznej (PODGiK). Obecnie mamy 380 jednostek samorządowych (314 powiatów oraz 66 miast na prawach powiatu), które odpowiedzialne są za prowadzenie takiej bazy danych.
Poprzez pojęcie sieci uzbrojenia terenu rozumie się wszelkiego rodzaju nadziemne, naziemne i podziemne przewody i urządzenia techniczne (z wyłączeniem urządzeń melioracji szczegółowych).
Sieci uzbrojenia terenu i ich oznaczenia na mapie

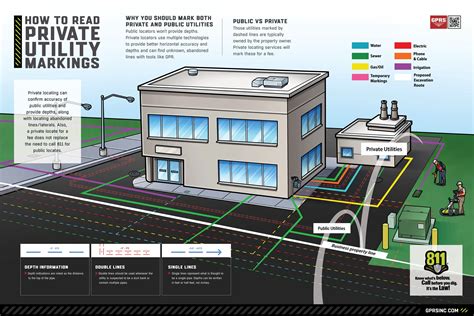

Każda mapa uzbrojenia terenu zawiera szereg symboli i oznaczeń. Każda z sieci uzbrojenia terenu ma przyporządkowany kolor, którym określa się zarówno przewody sieci, jak i niektóre jej urządzenia techniczne. Przykładowo - kolorem czerwonym zaznaczona jest sieć elektroenergetyczna, a kolorem niebieskim - wodociągowa.
Tabela 1: Sieci uzbrojenia terenu wraz z ich oznaczeniem na mapie
| Nazwa kategorii obiektów | Oznaczenie na mapie | |
|---|---|---|
| Typ | Symbol | |
| Sieć wodociągowa | Sieć wodociągowa ogólna | Przewód wodociągowy ogólny |
| Sieć wodociągowa lokalna | Przewód wodociągowy lokalny | |
| Przewód nadziemny / podziemny | (odpowiednie symbole) | |
| Sieć kanalizacyjna | Sieć kanalizacyjna ogólnospławna | Przewód kanalizacyjny ogólny |
| Sieć kanalizacyjna sanitarna | Przewód kanalizacyjny sanitarny | |
| Sieć kanalizacyjna deszczowa | Przewód kanalizacyjny deszczowy | |
| Sieć kanalizacyjna przemysłowa | Przewód kanalizacyjny przemysłowy | |
| Sieć kanalizacyjna lokalna | Przewód kanalizacyjny lokalny | |
| Sieć elektroenergetyczna | Sieć elektroenergetyczna najwyższego napięcia | Przewód elektroenergetyczny najwyższego napięcia |
| Sieć elektroenergetyczna wysokiego napięcia | Przewód elektroenergetyczny wysokiego napięcia | |
| Sieć elektroenergetyczna średniego napięcia | Przewód elektroenergetyczny średniego napięcia | |
| Sieć elektroenergetyczna niskiego napięcia | Przewód elektroenergetyczny niskiego napięcia | |
| Sieć gazowa | Sieć gazowa wysokiego ciśnienia | Przewód gazowy wysokiego ciśnienia |
| Sieć gazowa podwyższonego ciśnienia | Przewód gazowy podwyższonego ciśnienia | |
| Sieć gazowa średniego ciśnienia | Przewód gazowy średniego ciśnienia | |
| Sieć gazowa niskiego ciśnienia | Przewód gazowy niskiego ciśnienia | |
| Sieć ciepłownicza | Sieć ciepłownicza wysokiego parametru ciepła | Przewód ciepłowniczy wysokiego parametru ciepła |
| Sieć ciepłownicza niskiego parametru ciepła | Przewód ciepłowniczy niskiego parametru ciepła | |
| Sieć telekomunikacyjna | Światłowód | Przewód światłowodowy |
| Sieć telekomunikacyjna inna | (brak szczegółowego symbolu) | |
| Sieć specjalna | Benzynowa | Przewód benzynowy |
| Naftowa | Przewód naftowy | |
| Inna | Przewód inny | |
| Sieć niezidentyfikowana | Sieć niezidentyfikowana | Przewód niezidentyfikowany |
Dodatkowe informacje o przewodach sieci uzbrojenia terenu
Dla przewodów sieci uzbrojenia terenu wyróżnia się informację o:
- Przebiegu przewodu (nadziemne, naziemne, podziemne);
- Funkcji przewodu (przewód główny, przyłącze);
- Eksploatacji* (czynny, nieczynny);
- Metodzie pozyskania informacji (O - pomiar bezpośredni w nawiązaniu do osnowy, A - pomiar wykrywaczem przewodów, D - wektoryzacja, F - pomiar fotogrametryczny, M - pomiar bezpośredni w nawiązaniu do szczegółów terenowych, B - dane branżowe, K - dokumentacja z narady koordynacyjnej, I - inna niż wymienione, X - nieokreślona metoda pozyskania);
- Informacji o władającym sieci i urządzeń;
- Średnicy przewodu (nie dotyczy przewodów elektroenergetycznych i telekomunikacyjnych).
*dotyczy obiektów istniejących
W przypadku sieci kanalizacyjnej podaje się również poziomy i pionowy wymiar odcinka przewodu. Średnicę oraz wymiar poziomy i pionowy podaje się w milimetrach. Szczególną uwagę należy zwrócić na kanalizację ogólnospławną, która łączy funkcje kanalizacji sanitarnej i deszczowej.
Jak czytać opis przewodu sieci?

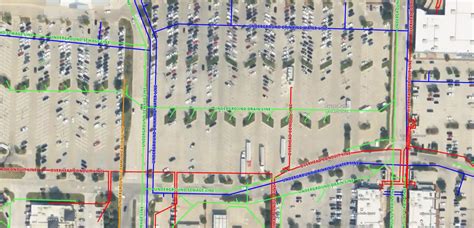

Sieci uzbrojenia terenu oznaczane są ponadto opisem, który widnieje jako etykieta na przewodzie. Poniżej prezentujemy przykład jak czytać opis przewodu gazowego - gnA32:
- gn - przewód gazowy niskiego ciśnienia (zgodnie z Tabelą 1)
- A - pomiar wykrywaczem przewodów (metoda pozyskania informacji)
- 32 - średnica przewodu w milimetrach
Inne przykłady oznaczeń stosowanych na mapie uzbrojenia terenu:
- ksA100 - przewód kanalizacji sanitarnej pomierzony wykrywaczem przewodów o średnicy 100 mm;
- woO50 - przewód wodociągowy ogólny pomierzono bezpośrednio w nawiązaniu do osnowy o średnicy 50 mm;
- eNWB - przewód elektroenergetyczny najwyższego napięcia zweryfikowany w oparciu o dane branżowe;
- tM - przewód telekomunikacyjny pomierzono bezpośrednio w nawiązaniu do szczegółów terenowych;
- cnF100 - przewód ciepłowniczy niskiego parametru ciepła pomierzony w oparciu o dane fotogrametryczne o średnicy 100 mm.
Obiekty sieci uzbrojenia terenu
Reprezentacją geometryczną obiektów GESUT w zależności od ich rodzajów może być: punkt, linia łamana, zbiór linii (multilinia), wielokąt (poligon), zbiór punktów (multipunkt).
W przypadku kiedy rozporządzenie dopuszcza reprezentację geometryczną obiektu za pomocą punktu albo poligonu, reprezentację punktową stosuje się, jeżeli średnica obiektu lub jego wymiary (podłużny i poprzeczny) są mniejsze lub równe 0,75 m. W przypadku obiektów większych stosuje się reprezentację za pomocą poligonu.
Tabela 2: Urządzenia sieci uzbrojenia terenu
| Nazwa kategorii obiektów | Nazwa obiektu | Symbol | ||
|---|---|---|---|---|
| Punktowy | Powierzchniowy | Linia łamana | ||
| Sieć wodociągowa | Wodociągowe urządzenie techniczne | (symbol) | (symbol) | |
| Zasuwa lub zawór | (symbol) | |||
| Hydrofornia | (symbol) | |||
| Hydrant | (symbol) | |||
| Studnia głębinowa, zdrój uliczny, studnia zwykła | (symbol) | |||
| Sieć kanalizacyjna | Kanalizacyjne urządzenie techniczne | (symbol) | (symbol) | |
| Zasuwa lub zawór | (symbol) | |||
| Studnia kanalizacyjna | (symbol) | |||
| Osadnik, szambo | (symbol) | |||
| Wylot kanału, przepompownia, przydomowa oczyszczalnia ścieków | (symbol) | (symbol) | ||
| Kratka ściekowa | (symbol) | |||
| Odwodnienie liniowe | (symbol) | |||
| Sieć elektroenergetyczna | Elektroenergetyczne urządzenie techniczne | (symbol) | (symbol) | |
| Szafa elektroenergetyczna lub kontener | (symbol) | |||
| Stacja transformatorowa | (symbol) | |||
| Latarnia, maszt oświetleniowy, turbina wiatrowa | (symbol) | |||
| Stacja ładowania pojazdów elektrycznych | (symbol) | |||
| Sieć gazowa | Gazowe urządzenie techniczne | (symbol) | (symbol) | |
| Zasuwa lub zawór | (symbol) | |||
| Szafa gazowa lub kontener | (symbol) | |||
| Zbiornik gazu, stacja gazowa | (symbol) | |||
| Sieć ciepłownicza | Ciepłownicze urządzenie techniczne | (symbol) | (symbol) | |
| Sieć telekomunikacyjna | Telekomunikacyjne urządzenie techniczne | (symbol) | (symbol) | |
| Szafa telekomunikacyjna lub kontener | (symbol) | |||
| Wieża telekomunikacyjna, słupek telekomunikacyjny | (symbol) | |||
| Sieć specjalna | Urządzenie techniczne sieci specjalnej | (symbol) | (symbol) | |
| Sieć niezidentyfikowana | Urządzenie techniczne sieci niezidentyfikowanej | (symbol) | (symbol) | |
Tabela 3: Urządzenia towarzyszące sieci uzbrojenia terenu
| Nazwa kategorii obiektów | Nazwa obiektu | Symbol |
|---|---|---|
| Urządzenia towarzyszące liniowe | Obudowa ochronna przewodu | (symbol) |
| Kanał technologiczny | (symbol) | |
| Inne urządzenia towarzyszące | Komora podziemna | (symbol) |
| Słup przewodów napowietrznych | (symbol) | |
| Słup kratowy | (symbol) | |
| Słup łączony | (symbol) | |
| Słup trakcyjny | (symbol) | |
| Podpora przewodów, budowla podziemna | (symbol) |
Do każdej mapy zasadniczej dołączana jest legenda, która zawiera zestawienie użytych symboli i skrótów. Jeżeli korzystasz z mapy cyfrowej (np. w pliku DWG/DXF), legenda może być osobnym rysunkiem lub warstwą. Symbole te są uniwersalne w całym kraju i pozwalają odczytać istotne elementy zagospodarowania terenu, uzbrojenia czy podziału działek.
Mapa uzbrojenia terenu w Raportach o terenie OnGeo.pl
Już teraz z łatwością możesz sprawdzić uzbrojenie terenu dowolnej działki na obszarze całej Polski. W zaledwie 5 minut, bez wychodzenia z domu możesz sprawdzić, czy działka, którą zamierzasz kupić lub się na niej wybudować, ma dostęp do mediów. Nie kupuj „kota w worku”! Zdiagnozuj działkę i ciesz się dobrą inwestycją.
Mapa uzbrojenia terenu dostępna jest w zakładce Infrastruktura pod nazwą Uzbrojenie terenu w media. Jeśli chcesz otrzymać mapę uzbrojenia terenu, należy:
- Wybrać interesującą Cię działkę wykorzystując jeden z trzech sposobów wyszukiwania: za pomocą pola wyszukiwarki, wskazania na mapie lub rysowania na mapie.
- Opłacić Raport o Terenie OnGeo.pl. Pamiętaj, że sam wybierasz, za co płacisz. Jeśli interesuje Cię wyłącznie mapa uzbrojenia terenu, masz możliwość wyłączenia pozostałych tematów z listy.
UWAGA! Mapa może nie prezentować danych o sieciach uzbrojenia terenu w przypadku, gdy urząd powiatowy ich nie posiada w wersji cyfrowej lub wstrzymuje ich udostępnianie. OnGeo.pl nie ma wpływu na dostępność informacji o uzbrojeniu, ponieważ bazuje na danych zewnętrznych (powiatowych).
Porównanie mapy zasadniczej i ewidencyjnej
Mapa ewidencyjna (często nazywana także mapą katastralną) to graficzne przedstawienie danych z ewidencji gruntów i budynków (EGiB). Oba typy map są ważne, ale służą do różnych celów.
Tabela 4: Porównanie mapy zasadniczej i ewidencyjnej
| Cecha | Mapa zasadnicza | Mapa ewidencyjna |
|---|---|---|
| Przeznaczenie | Projektowe, planistyczne, urbanistyczne | Prawne, administracyjne, ewidencyjne |
| Dane o uzbrojeniu terenu | Tak | Nie |
| Obiekty topograficzne | Tak (np. budynki, drogi, drzewa) | Nie |
| Informacje o działkach, granicach, właścicielach | Tak (ale mniej szczegółowo niż ewidencyjna) | Tak (bardzo szczegółowo) |
| Skala | 1:500, 1:1000, 1:2000, 1:5000 | Zazwyczaj 1:500, 1:1000, 1:2000, 1:5000 |
