Bezpieczeństwo budynków jest kwestią priorytetową, a zabezpieczenia przeciwpożarowe konstrukcji stalowych odgrywają w tym procesie kluczową rolę. Stal, choć charakteryzuje się wysoką wytrzymałością, w wysokich temperaturach szybko traci swoje właściwości nośne, co może nastąpić już po kilku minutach działania ognia. Jest to poważne zagrożenie dla stabilności konstrukcji i bezpieczeństwa osób przebywających w obiekcie.
Aby opóźnić moment, w którym stal osiągnie swoją temperaturę krytyczną, stosuje się różnorodne metody zabezpieczeń przeciwpożarowych. Głównym celem tych działań jest ochrona konstrukcji stalowych przed ogniem i minimalizacja potencjalnych strat.
Rodzaje zabezpieczeń przeciwpożarowych konstrukcji stalowych

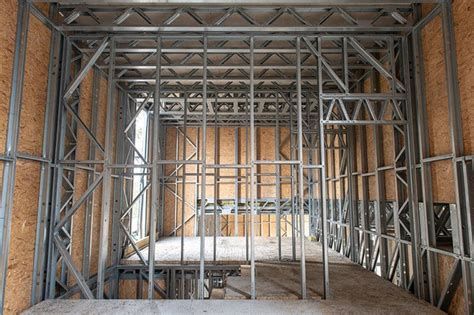

Współczesne budownictwo, w którym stal jest powszechnie stosowanym materiałem konstrukcyjnym, wymaga odpowiednich zabezpieczeń przeciwpożarowych. Wśród dostępnych metod ochrony wyróżniamy systemy pasywne, takie jak:
- Farby pęczniejące
- Płyty ogniochronne
- Natryski ogniochronne
Każda z tych technik biernej ochrony przeciwpożarowej jest elastyczna i można ją dostosować do różnych potrzeb oraz warunków budowlanych, skutecznie chroniąc konstrukcje przed działaniem ognia.
Metody biernej ochrony przeciwpożarowej
Zabezpieczenia przeciwpożarowe konstrukcji stalowych można podzielić na ochronę czynną i bierną.
Ochrona czynna
Ochrona czynna obejmuje systemy alarmowe, które szybko wykrywają pożar i uruchamiają odpowiednie procedury, takie jak systemy gaśnicze. Ich zadaniem jest natychmiastowa reakcja na zagrożenie.
Ochrona bierna
Ochrona bierna koncentruje się na fizycznym zabezpieczeniu konstrukcji przed działaniem ognia. Pozwala to wydłużyć czas na ewakuację i ograniczyć zniszczenia. Do tej kategorii zaliczają się wspomniane wcześniej techniki, takie jak farby pęczniejące, płyty ogniochronne i natryski ogniochronne.
Konstrukcje stalowe w ogniu: współczynnik przekroju
Szczegółowe omówienie metod zabezpieczeń
Farby pęczniejące
Farby pęczniejące są jedną z najczęściej wybieranych metod ochrony stalowych konstrukcji. Działają na prostej zasadzie: pod wpływem wysokiej temperatury pęcznieją, tworząc izolacyjną warstwę ochronną. Warstwa ta może zwiększyć swoją objętość nawet 50-krotnie, zapewniając odporność ogniową w klasach R15-R60. Dodatkowo, ich estetyczny wygląd sprawia, że świetnie sprawdzają się zarówno wewnątrz, jak i na zewnątrz budynków.
Natryski ogniochronne
Natryski ogniochronne to wszechstronne i ekonomiczne rozwiązanie, które można stosować w różnych środowiskach. Specjalne zaprawy ogniochronne, aplikowane metodą natrysku, tworzą lekką, ale skuteczną warstwę ochronną, nie obciążając przy tym konstrukcji nośnej budynku. Natryski te mogą zapewnić odporność ogniową nawet do R240, co czyni je doskonałym wyborem dla zakładów przemysłowych i rafinerii, gdzie ochrona przed pożarami węglowodorowymi jest kluczowa.
W przypadku zastosowania systemu natryskowego mcr ISOVERM 825, można uzyskać klasę odporności ogniowej R30 dla konstrukcji stalowej, a także dla wzmocnień elementów żelbetowych, zgodnie z Aprobatą Techniczną ITB AT-15-8196/2016. Grubość zabezpieczenia jest uzależniona od temperatury krytycznej oraz współczynnika masywności przekroju U/A dla danego elementu stalowego.
Wszystkie powierzchnie elementów stalowych przeznaczonych do ogniochronnego zabezpieczenia masą mcr TECWOOL 825 powinny posiadać wykonaną powłokę antykorozyjną. Dla elementów nowych zaleca się stosowanie farby Epirustik 2000 lub innego podkładu epoksydowego zaakceptowanego przez „MERCOR” S.A. Zestaw wyrobów mcr ISOVERM 825 jest przeznaczony do zabezpieczeń ogniochronnych elementów o wysokości przekroju poprzecznego do 600 mm, wykonanych ze stali konstrukcyjnych (gatunki S wg normy PN-EN 10025-1:2007, z wyjątkiem S 185), o profilach otwartych i zamkniętych (okrągłych i prostokątnych), przed oddziaływaniami termicznymi pożarów węglowodorowych wg PN-EN 1363-2:2001. Elementy stalowe zabezpieczone zgodnie z Aprobatą Techniczną ITB nr AT- 15-8196/2016 uzyskały odporność ogniową 15, 30, 45, 60, 90, 120, 180, 240 i 360 minut wg normy PN-EN 13501-2+A1:2010.
Wykonanie izolacji polega na natrysku powłoki ogniochronnej mcr ISOVERM 825. Po nałożeniu izolacji, zabezpieczane profile zachowują swoje naturalne kształty. Natryskiwanie masy ogniochronnej odbywa się przy pomocy specjalistycznego agregatu. Sucha masa jest wsypywana do zbiornika maszyny, mieszana z wodą pod ciśnieniem i podawana wężami do dyszy natryskowej. Natrysk należy wykonywać pod kątem prostym do powierzchni, utrzymując dyszę w odległości ok. 50-60 cm. Po naniesieniu wymaganej grubości izolacji, należy ją dodatkowo zwilżyć wodą dla zwiększenia twardości. Po związaniu i stwardnieniu zaprawy mcr ISOVERM 825 powstaje izolacja o właściwościach ogniochronnych. Zabezpieczone elementy mogą zostać dodatkowo pomalowane farbami nawierzchniowymi w celach dekoracyjnych.
Płyty ogniochronne
Płyty ogniochronne to kolejna skuteczna metoda ochrony, która nie tylko zapewnia wysoką odporność ogniową, ale także dodatkową izolację akustyczną. Płyty te są trwałe, łatwe w montażu i mogą być stosowane zarówno wewnątrz, jak i na zewnątrz budynków. Zapewniając odporność ogniową w klasach R30-R240, płyty ogniochronne są idealnym rozwiązaniem do zabezpieczania profili stalowych, przegród wewnętrznych i zewnętrznych oraz szachtów oddymiających.
W przypadku zabudowy z płyt gipsowych, wykorzystuje się płyty ogniochronne, które zapewniają wysoką odporność ogniową oraz izolację akustyczną. Prostota montażu i efektywność tej metody sprawiają, że jest ona często wybierana w nowoczesnym budownictwie. Płyty ogniochronne są trwałe i mogą być stosowane zarówno wewnątrz, jak i na zewnątrz budynków.
Odporność ogniowa konstrukcji stalowych
Odporność ogniowa konstrukcji stalowych to kluczowy element zapewniający bezpieczeństwo budynków w przypadku pożaru. Wyrażana jest w minutach i oznaczana symbolami od R15 do R240. Oznaczenia te wskazują, jak długo stalowa konstrukcja może zachować swoje właściwości nośne pod wpływem ognia. Wyższa klasa odporności oznacza dłuższy czas wytrzymałości konstrukcji w warunkach pożaru, co przekłada się na więcej czasu na ewakuację i działania ratownicze.
Klasy odporności ogniowej R15-R240 - co oznaczają?
Klasy odporności ogniowej, takie jak R30, R60 czy R120, określają czas, przez który konstrukcja stalowa zachowuje swoje właściwości nośne podczas pożaru. Na przykład, klasa R30 oznacza, że konstrukcja wytrzyma co najmniej 30 minut w warunkach pożaru. Wybór odpowiedniej klasy zależy od specyfiki budynku i jego przeznaczenia.
Temperatura krytyczna stali a nośność konstrukcji
Temperatura krytyczna stali wynosi około 500°C. Jest to moment, w którym stal zaczyna tracić swoje właściwości nośne. Gdy stal osiąga tę temperaturę, może ulec deformacji, co prowadzi do osłabienia konstrukcji, a w skrajnych przypadkach do jej zawalenia. Dlatego ochrona przeciwpożarowa jest tak istotna w przypadku konstrukcji stalowych.

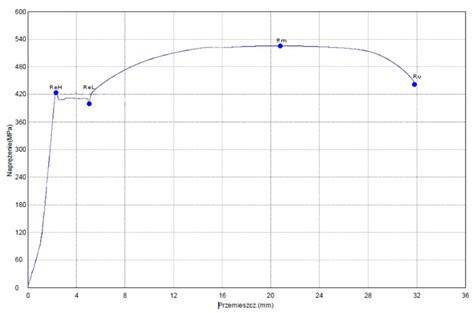

Stal konstrukcyjna wykazuje fundamentalnie odmienne zachowanie termiczne w porównaniu do betonu. Właściwości mechaniczne stali pozostają stabilne do około 400°C, ale powyżej tej temperatury następuje dramatyczny spadek wytrzymałości i modułu sprężystości. Przy 500°C stal traci około 50% swojej wytrzymałości, a przy 600°C pozostaje jedynie około 30% pierwotnej wytrzymałości. Co krytyczne, powyżej 550-600°C stal zaczyna tracić sztywność, stając się plastyczna i podatna na duże deformacje nawet przy obciążeniach znacznie mniejszych niż projektowe. Temperatura 600°C, często określana jako temperatura krytyczna dla stali konstrukcyjnej, może zostać osiągnięta w pomieszczeniu objętym pożarem w ciągu zaledwie 5-10 minut od zapłonu, co daje ekstremalnie wąskie okno czasowe, zanim konstrukcja stanie się niebezpieczna.
Zabezpieczenia przeciwpożarowe, takie jak farby pęczniejące i natryski ogniochronne, są niezbędne, aby opóźnić osiągnięcie temperatury krytycznej przez stal. Dzięki temu zyskuje się dodatkowy czas na ewakuację oraz działania ratunkowe. Odpowiednie zabezpieczenie konstrukcji stalowych jest kluczowe dla zachowania ich integralności w sytuacjach awaryjnych.
Współczynnik masywności przekroju U/A a dobór zabezpieczeń
Współczynnik masywności przekroju U/A określa stosunek pola powierzchni przekroju konstrukcji stalowej do jej masy. Jest to istotny wskaźnik, który wpływa na dobór odpowiednich zabezpieczeń ogniochronnych. Konstrukcje o wyższym współczynniku U/A mogą wymagać bardziej zaawansowanych metod ochrony, aby skutecznie opóźnić osiągnięcie temperatury krytycznej.
Dobór zabezpieczeń, takich jak farby pęczniejące czy natryski ogniochronne, powinien uwzględniać ten współczynnik. Dzięki temu możliwe jest dostosowanie strategii ochrony do specyficznych wymagań konstrukcji, co zwiększa jej bezpieczeństwo i trwałość w obliczu pożaru.
Systemy zabezpieczeń ogniochronnych
W ochronie przeciwpożarowej konstrukcji stalowych, systemy ogniochronne odgrywają fundamentalną rolę. Jednym z zaawansowanych rozwiązań jest system Conlit 150, który zapewnia ochronę konstrukcji stalowych do klasy odporności ogniowej R240. Jest to idealny wybór dla budynków wymagających najwyższego poziomu zabezpieczeń.
System Conlit 150 - ochrona do R240
System Conlit 150 został zaprojektowany z myślą o izolacji ogniochronnej elementów konstrukcji stalowych, zarówno o profilach otwartych, jak i zamkniętych. Dzięki swojej wszechstronności, znajduje zastosowanie w różnorodnych projektach budowlanych, zapewniając bezpieczeństwo i długowieczność konstrukcji.
System Steelguard - farby pęczniejące do R120
System Steelguard wykorzystuje farby pęczniejące do ochrony konstrukcji stalowych, zapewniając odporność ogniową do R120. Jest to doskonały wybór dla wielu projektów budowlanych, łączący estetykę z wysokim poziomem ochrony.
System PROMAPAINT CS3 - wodorościenczalne farby ogniochronne
System PROMAPAINT CS3 to zestaw wodorościenczalnych farb pęczniejących, stosowany do ochrony konstrukcji stalowych. Oferuje skuteczną barierę przed ogniem, a jednocześnie jest przyjazny dla środowiska. Dzięki unikalnej formule, farby te tworzą warstwę ochronną, która opóźnia osiągnięcie temperatury krytycznej stali.
Farby pęczniejące vs. natryski ogniochronne - porównanie
Farby pęczniejące i natryski ogniochronne to dwie popularne metody ochrony konstrukcji stalowych, które różnią się mechanizmem działania i zakresem zastosowań:
- Farby pęczniejące tworzą warstwę izolacyjną, która pod wpływem wysokiej temperatury pęcznieje, chroniąc stal przed ogniem. Są wszechstronne, estetyczne i nadają się do stosowania wewnątrz i na zewnątrz.
- Natryski ogniochronne polegają na aplikacji specjalnych zapraw, tworzących lekką, ale wytrzymałą warstwę ochronną. Nie obciążają konstrukcji nośnej i zapewniają szczelność oraz stabilność, co jest kluczowe w środowiskach o podwyższonym ryzyku pożarowym. Mogą zapewnić ochronę do R240.
Zabezpieczenia ppoż czynne i bierne - różnice i zastosowanie
W ochronie przeciwpożarowej, zabezpieczenia czynne i bierne doskonale się uzupełniają:
- Czynne zabezpieczenia pożarowe to aktywne systemy reagujące na ogień, takie jak czujniki dymu, alarmy przeciwpożarowe i systemy gaśnicze. Ich zadaniem jest szybkie wykrycie zagrożenia i podjęcie działań gaśniczych.
- Zabezpieczenia bierne nie wymagają aktywacji i chronią konstrukcje przed ogniem poprzez zastosowanie materiałów ognioodpornych, takich jak farby pęczniejące, natryski ogniochronne czy płyty ogniochronne. Chronią one stalowe elementy konstrukcyjne, opóźniając osiągnięcie temperatury krytycznej.
W praktyce oba rodzaje zabezpieczeń są niezbędne dla zapewnienia pełnej ochrony przeciwpożarowej. Czynne systemy szybko reagują na zagrożenie, a bierne zabezpieczenia gwarantują długotrwałą ochronę strukturalną.
