Hydrant zewnętrzny stanowi integralną część sieci wodociągowej, której głównym przeznaczeniem jest dostarczanie wody do celów przeciwpożarowych. Wśród różnych typów hydrantów zewnętrznych wyróżniamy hydranty nadziemne i podziemne. Hydrant podziemny, choć nie jest widoczny na powierzchni na co dzień, pełni kluczową rolę w infrastrukturze przeciwpożarowej, zapewniając szybki dostęp do wody w przypadku pożaru lub innych sytuacji awaryjnych, co odpowiada koncepcji urządzenia „wyciąganego” lub ukrytego.
Rola i Wymagania Prawne Hydrantów Zewnętrznych
Zgodnie z Prawem budowlanym, każdy obiekt budowlany powinien być projektowany i budowany w sposób zapewniający spełnienie podstawowych wymagań dotyczących bezpieczeństwa pożarowego. Dla niektórych obiektów konieczne jest zapewnienie przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru. Szczegółowe wytyczne w tym zakresie, w tym sposoby określania wymaganej ilości wody, zawarte są w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. (oraz nowszych aktach prawnych, które w międzyczasie mogły wejść w życie, jak np. Rozporządzenie MSWiA z dnia 24 lipca 2010 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych).
W przypadku pozostałych obiektów budowlanych, woda do celów ppoż. do zewnętrznego gaszenia pożaru jest przewidziana w ramach ilości wody dla jednostek osadniczych, nie mniejszej jednak niż 10 dm³/s.
Zasady Zasilania i Budowy Sieci Wodociągowych Ppoż.
Sieci wodociągowe będące źródłem wody do celów przeciwpożarowych powinny być zasilane z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, które zapewniają wymaganą wydajność i odpowiednie ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny. Przepisy wskazują, że przeciwpożarowe sieci wodociągowe należy wykonywać jako sieci obwodowe. Poza obszarami miejskimi, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s, dopuszczalna jest jednak budowa sieci rozgałęzieniowej. Dopuszcza się również budowę rozgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych.
Rodzaje Hydrantów Zewnętrznych i Ich Specyfikacje
Hydranty zewnętrzne to urządzenia umożliwiające pobór wody do celów przeciwpożarowych bezpośrednio z sieci wodociągowych. Przepisy wskazują, że hydranty strażackie zainstalowane na sieci wodociągowej ppoż. powinny być wyposażone w odcięcia, które umożliwiają odłączenie ich od sieci. Odcięcia te, czyli zasuwy, powinny znajdować się w odległości około 2 metrów od hydrantu.
- Na sieci wodociągowej ppoż. stosuje się hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80. Dla zapewnienia możliwości intensywnego czerpania wody na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne DN 100 lub DN 150. Hydranty DN 80 zapewniają wydajność 5 dm³/s.
- Możliwe jest instalowanie hydrantów podziemnych DN 80, jeśli instalacja hydrantów nadziemnych jest szczególnie utrudniona lub niewskazana, np. w obiektach budowlanych produkcyjnych i magazynowych, gdzie wymagana ilość wody do celów ppoż. jest wysoka lub w miejscach o intensywnym ruchu. Hydranty podziemne również muszą spełniać wymagania Polskich Norm, będących odpowiednikami norm europejskich (EN).
Korpus hydrantów zewnętrznych nadziemnych należy wykonywać z żeliwa szarego, żeliwa sferoidalnego, stali bądź innych materiałów konstrukcyjnych o wymaganych własnościach wytrzymałościowych. Uszczelnienia powinny być wykonane z elastomerów. Hydrant powinien być wyposażony w dwie nasady boczne wielkości 75, a dodatkowo hydranty DN100 i DN150 powinny być wyposażone w nasadę czołową wielkości 110. Kierunek zamknięcia zaworu hydrantu powinien być zgodny z ruchem wskazówek zegara, patrząc od góry, a pokrywy nasad powinny być zabezpieczone przed zagubieniem.
Zasady Lokalizacji Hydrantów Zewnętrznych
Hydranty zewnętrzne umieszcza się wzdłuż dróg i ulic, a także przy ich skrzyżowaniach. Zgodnie z rozporządzeniem w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych, hydranty zewnętrzne muszą być lokalizowane wzdłuż dróg i ulic oraz przy ich skrzyżowaniach. Powinny być usytuowane w miejscach dostępnych z głównych dróg komunikacyjnych na terenie jednostki osadniczej.
Oznakowanie Hydrantów Zewnętrznych

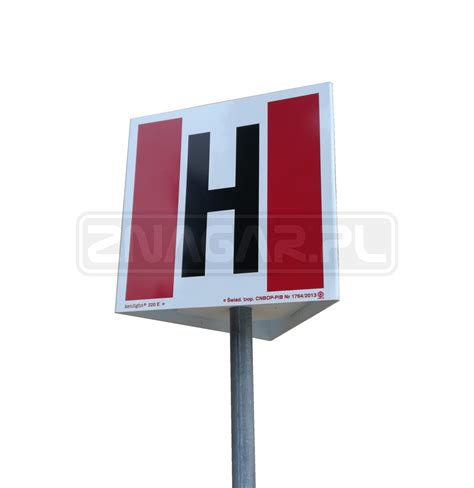

Do oznakowania hydrantów stosuje się biało-czerwone tabliczki i znaki przestrzenne (znaki 3D) zgodne z normą "Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe", posiadające świadectwo dopuszczenia CNBOP. Na znaku widnieje czarna litera „H” na białym tle. Oprócz tradycyjnych tabliczek z piktogramem można stosować również znaki przestrzenne. Do umieszczania informacji na temat instalacji wodociągowych i hydrantów zewnętrznych stosuje się tabliczki orientacyjne: na czerwonych umieszcza się informacje dotyczące hydrantu zewnętrznego, natomiast na białych - informacje dotyczące pozostałych elementów sieci.
Hydranty Wewnętrzne: Definicja, Rodzaje i Zastosowanie

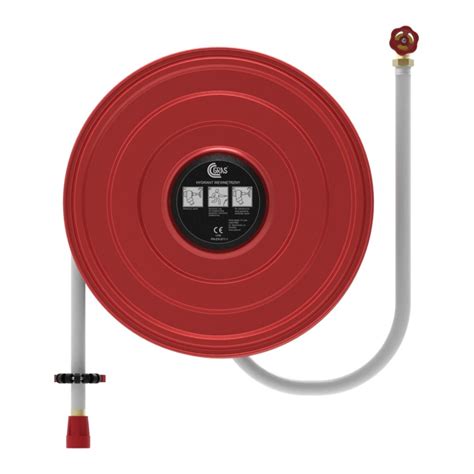

Hydrant wewnętrzny to urządzenie przeciwpożarowe podłączone do instalacji wodociągowej przeciwpożarowej, najczęściej znajdujące się w szafce hydrantowej. Wyposażony jest w wąż hydrantowy na zwijadle, zawór hydrantowy oraz prądownicę.
Obowiązek Stosowania Hydrantów Wewnętrznych
Obowiązek montażu hydrantu wewnętrznego reguluje Rozporządzenie MSWiA. Hydranty są wymagane w budynkach użyteczności publicznej, obiektach produkcyjnych, magazynowych, handlowych oraz w garażach podziemnych o określonej powierzchni. Ich stosowanie zależy od potencjalnego zagrożenia stwarzanego przez pożar, które rośnie wraz z wielkością i wysokością budynku, liczbą przebywających w nim osób oraz ilością materiałów palnych.
- W budynkach zaliczonych pod względem pożarowym do kategorii zagrożenia ludzi (ZL I, ZL II lub ZL V) należy je stosować, gdy strefa pożarowa o danej ZL przekracza powierzchnię 200 m², niezależnie od wysokości budynku.
- W budynkach kategorii zagrożenia ludzi ZL III (zróżnicowane kryteria wysokościowo-powierzchniowe): jeśli budynek jest średniowysoki, a powierzchnia strefy pożarowej ZL III przekracza 200 m², hydrant jest wymagany.
- W garażach jednokondygnacyjnych, zamkniętych, hydranty należy stosować, gdy są przeznaczone dla więcej niż 10 stanowisk postojowych.
- W budynkach przemysłowo-magazynowych obowiązek stosowania hydrantów wynika z gęstości obciążenia ogniowego (Qd) w strefie pożarowej (graniczne kryterium 500 lub 1000 MJ/m²) oraz powierzchni tej strefy (100 lub 200 m²).
Rodzaje Hydrantów Wewnętrznych
Mamy trzy, a nawet cztery rodzaje hydrantów wewnętrznych, które różnią się średnicą węża, a tym samym wydajnością:
- Hydranty DN 25: Przeznaczone dla budynków zaliczonych do kategorii zagrożenia ludzi (ZL). Posiadają węże półsztywne, co pozwala na rozwijanie tylko potrzebnego odcinka.
- Hydranty DN 33: Stosowane w garażach. Podobnie jak DN 25, mają węże półsztywne, co ułatwia użytkowanie.
- Hydranty DN 52: Montowane w budynkach przemysłowo-magazynowych (PM) oraz wysokich i wysokościowych budynkach ZL IV. Węże są płaskoskładane i wymagają całkowitego rozwinięcia przed użyciem, rekompensując to jednak znacznie większą wydajnością. Zawory hydrantowe 52 różnią się od hydrantów tym, że są przeznaczone przede wszystkim dla strażaków.
Konstrukcja i Działanie Węży
- Węże półsztywne (DN 25 i DN 33): Mają elastyczność własną, ale zachowują wystarczającą sztywność, aby zwinięcie ich w krąg nie zamykało przekroju. Są przechowywane na uchylnych zwijadłach w szafkach hydrantowych, co pozwala na wyciągnięcie tylko potrzebnego odcinka i zapewnia swobodny przepływ wody.
- Węże płaskoskładane (DN 52): Są wiotkie bez wody i zamykają swój przekrój całkowicie. Ich prawidłowe użycie jest bardziej kłopotliwe, gdyż wymagają całkowitego rozwinięcia przed podaniem wody, aby uniknąć załamań i zapętlenia.
Wymagania Dotyczące Ciśnienia
Bez odpowiedniego ciśnienia nie będzie należytego wydatku wody z hydrantu. Przepisy nakładają obowiązek zmieszczenia się z wartościami ciśnienia dla:
- Zaworów hydrantów DN 25 w granicach 0,2 - 1,2 MPa (2-12 barów).
- Zaworów hydrantów DN 33 i DN 52 dopuszczalna górna granica ciśnienia wynosi 0,7 MPa (7 barów).
Różnica wynika z faktu, że wąski wąż hydrantu DN 25 nawet przy dużym ciśnieniu daje się kierować osobie o średniej posturze, natomiast grubsze węże przy ciśnieniu rzędu 8 barów są trudne do kontroli.
Zasady Rozmieszczania Hydrantów Wewnętrznych
Hydrant musi być łatwo dostępny i widoczny - na korytarzach, przy klatkach schodowych, w pobliżu wyjść ewakuacyjnych, przy wejściach na poddasza, do pomieszczeń technicznych i magazynowych oraz proporcjonalnie w przestrzeni pomieszczeń. Hydranty rozmieszcza się tak, by swoim zasięgiem kryły całą powierzchnię budynku. Owo krycie oznacza możliwość doprowadzenia węża do każdego pomieszczenia i dostrzelenia prądem wody w każde w nim miejsce. Dla hydrantów DN 25 i DN 33 jest to długość do 30 m odcinka węża plus 3 m stożkowego prądu wody. W budynkach wielokondygnacyjnych hydranty rozmieszcza się na każdej kondygnacji.
Obsługa i Użytkowanie Hydrantów Wewnętrznych
Użycie hydrantu wewnętrznego łączy się z pewnymi ograniczeniami i jest bardziej złożone niż użycie gaśnicy. O ile gaśnicę może obsłużyć samodzielnie jedna osoba, o tyle w przypadku hydrantu dwie osoby zapewnią znacznie wygodniejszą i pewniejszą obsługę, a dla hydrantu DN 52 z wężem płaskoskładanym obsługa dwuosobowa jest wręcz niezbędna. Wąż należy całkowicie rozwinąć przed podaniem wody. Przed przystąpieniem do gaszenia pożaru wodą z hydrantu, należy bezwzględnie odłączyć dopływ prądu do budynku, co wymaga zaangażowania dodatkowej osoby, która znajdzie i wyłączy przeciwpożarowy wyłącznik prądu.
Należy zdawać sobie sprawę, że samo zjawisko pożaru niesie ze sobą poważne zagrożenia, a podjęcie akcji gaśniczej w stylu amatorskim bywa nadmiernym ryzykiem. Dlatego hydranty wewnętrzne są stosowane rzadko w pierwszej fazie pożaru przez osoby nieprzeszkolone. Gaśnica jest wygodniejsza, szybsza, bezpieczniejsza i przynosi znacznie mniej szkód.
"Namiastka" Hydrantu Wewnętrznego w Gospodarstwie Domowym
Chociaż w budynkach jednorodzinnych czy niskiej zabudowie mieszkalnej nie ma obowiązku posiadania hydrantów wewnętrznych, każde gospodarstwo domowe dysponujące kranem z wodą i wężem ogrodowym posiada namiastkę takiego urządzenia. Aby zwiększyć jej skuteczność, zaleca się:
- Zakup węża na zwijadle, co jest wygodniejsze w codziennym użytkowaniu i zapobiega załamaniom.
- Założenie prądowniczki dającej rozproszony prąd wody, najlepiej z sztycą metrowej długości, co zwiększa bezpieczeństwo i zasięg.
- Nauczenie się odłączania dopływu energii elektrycznej do budynku (np. poprzez wyłącznik różnicowoprądowy przy tablicy bezpiecznikowej).
Konserwacja i Aspekty Instalacyjne
Hydranty zewnętrzne i wewnętrzne powinny być co najmniej raz w roku poddawane przeglądom i konserwacji przez właściciela sieci wodociągowej przeciwpożarowej (dla zewnętrznych) lub przez osoby posiadające odpowiednie kwalifikacje (dla wewnętrznych, zgodnie z PN-EN 671-3). W ramach przeglądu sprawdza się ciśnienie, drożność instalacji, szczelność połączeń oraz kompletność wyposażenia.
Instalacja każdego systemu przeciwpożarowego powinna być wykonana przez fachowców obytych w tego rodzaju usługach oraz świadomych norm i przepisów warunkujących poprawny montaż. Koszt instalacji hydrantu podziemnego to tylko jeden z elementów całej struktury, której ostateczny kształt to również zbiór rur, odpowiednich połączeń z siecią wodociągową czy oznaczenie hydrantu.
Podsumowanie i Kluczowe Akty Prawne
Zarówno hydranty zewnętrzne (w tym podziemne), jak i wewnętrzne, są kluczowymi elementami infrastruktury przeciwpożarowej. Ich właściwe oznakowanie, montaż, konserwacja i znajomość zasad obsługi są kluczowe dla zapewnienia bezpieczeństwa i skuteczności działania w przypadku sytuacji kryzysowych. Hydranty podziemne, jako dyskretne, ale skuteczne źródła wody, są ważnym elementem tej ogólnej strategii bezpieczeństwa.
Kluczowe Akty Prawne (przykłady):
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. (i nowsze z 2010 r.) w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
- Rozporządzenie Ministra Gospodarki z dnia 21 listopada 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych.
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej.
