Choć otulina zbrojenia może wydawać się jedynie „detalem technicznym”, w rzeczywistości jest jednym z kluczowych elementów decydujących o trwałości, bezpieczeństwie i żywotności konstrukcji żelbetowych. Jej znaczenie wykracza daleko poza formalne wymagania projektowe i ma bezpośredni wpływ na odporność konstrukcji na korozję, działanie ognia oraz warunki środowiskowe.
Rola i znaczenie otuliny zbrojenia
Definicja i podstawowe funkcje
Otulina zbrojenia to warstwa betonu, która oddziela pręty zbrojeniowe od powierzchni elementu konstrukcyjnego. Jej podstawowym zadaniem jest ochrona stali przed czynnikami zewnętrznymi, takimi jak wilgoć, tlen, dwutlenek węgla czy agresywne związki chemiczne. Beton pełni tu rolę naturalnej bariery ochronnej, a jednocześnie zapewnia właściwą współpracę stali i betonu w przenoszeniu obciążeń. Bez odpowiedniej otuliny zbrojenie traci swoje właściwości ochronne, a konstrukcja zaczyna ulegać stopniowej degradacji.
Ochrona przed korozją

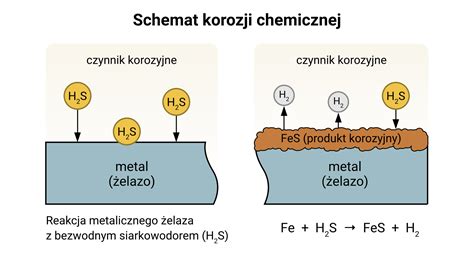

Jednym z najważniejszych powodów, dla których otulina zbrojenia ma tak duże znaczenie, jest ochrona przed korozją stali. W środowisku betonu o wysokim odczynie zasadowym stal zbrojeniowa znajduje się w stanie pasywacji, co oznacza, że jest naturalnie chroniona przed rdzewieniem. Problem pojawia się w momencie, gdy otulina jest zbyt cienka lub niejednorodna. Wówczas do zbrojenia łatwiej przenikają wilgoć i dwutlenek węgla, co prowadzi do obniżenia pH betonu i utraty warstwy pasywnej. Efektem jest korozja stali, która z czasem powoduje pękanie i odspajanie betonu, a w skrajnych przypadkach znaczną utratę nośności elementu.
Kluczowa rola w ochronie przeciwpożarowej
Otulina zbrojenia ma również kluczowe znaczenie z punktu widzenia ochrony przeciwpożarowej. Beton jest materiałem niepalnym i stanowi skuteczną osłonę dla stali w warunkach pożaru. Im większa otulina, tym dłużej zbrojenie zachowuje swoją nośność w wysokiej temperaturze. Zbyt mała grubość otuliny może sprawić, że stal bardzo szybko się nagrzeje, straci wytrzymałość i doprowadzi do przedwczesnego zniszczenia elementu konstrukcyjnego. W budynkach mieszkalnych, użyteczności publicznej czy przemysłowych ma to bezpośrednie przełożenie na bezpieczeństwo użytkowników.
Krótkometrażowy film animowany CGI: „Extinguished” – autorzy: Ashley Anderson, Jacob Mann i Ringling | TheCGBros
Wpływ na trwałość i estetykę
Nie można pominąć także wpływu otuliny na trwałość konstrukcji w długim okresie eksploatacji. Elementy żelbetowe narażone są na zmienne warunki atmosferyczne, cykle zamarzania i rozmarzania, działanie soli odladzających czy agresywnych środowisk gruntowych. Odpowiednio zaprojektowana i wykonana otulina stanowi pierwszą linię obrony przed tymi czynnikami. Jej brak lub niewłaściwa grubość znacząco skraca żywotność konstrukcji i zwiększa ryzyko kosztownych napraw w przyszłości.
Otulina zbrojenia ma także wpływ na estetykę gotowego elementu. W miejscach, gdzie beton ulega miejscowemu odspojeniu lub przebarwieniom spowodowanym korozją stali, pojawiają się rysy i ubytki, które nie tylko obniżają walory wizualne, ale są również sygnałem postępującej degradacji konstrukcji. W budynkach mieszkalnych czy obiektach reprezentacyjnych takie uszkodzenia są szczególnie niepożądane i często wymagają kosztownych napraw lub wzmocnień.
Czynniki wpływające na grubość otuliny i błędy wykonawcze
Determinanty minimalnej grubości

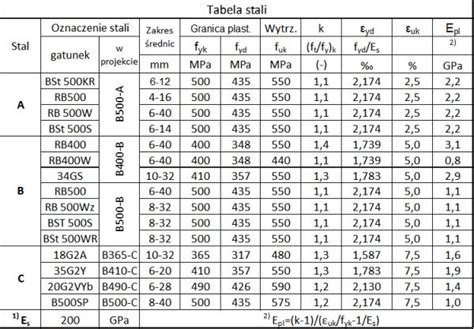

Otulina zbrojenia nie jest wartością przypadkową. Jej minimalna grubość zależy od wielu czynników, takich jak klasa betonu, średnica prętów zbrojeniowych, rodzaj elementu konstrukcyjnego oraz warunki środowiskowe, w jakich obiekt będzie użytkowany. Inne wymagania obowiązują dla elementów wewnętrznych w suchych pomieszczeniach, a inne dla fundamentów, balkonów czy konstrukcji mostowych narażonych na bezpośrednie działanie czynników atmosferycznych. Dlatego tak ważne jest, aby projekt konstrukcyjny był opracowany z należytą starannością, a jego założenia były konsekwentnie realizowane na budowie.
Najczęstsze błędy i ich konsekwencje
W praktyce budowlanej bardzo często spotyka się błędy związane z wykonaniem otuliny zbrojenia. Do najczęstszych należą zbyt mała grubość otuliny, nierównomierne rozmieszczenie prętów czy brak odpowiednich dystansów. Takie niedociągnięcia wynikają często z pośpiechu, oszczędności materiałowych lub braku świadomości konsekwencji. Tymczasem nawet kilka milimetrów różnicy może decydować o tym, czy konstrukcja spełni wymagania trwałościowe przewidziane w projekcie.
Znaczenie dystansów zbrojeniowych

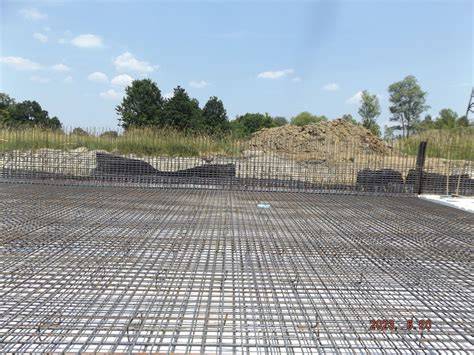

Dużą rolę w zapewnieniu właściwej otuliny odgrywają dystanse do zbrojenia. Są to niewielkie elementy, często bagatelizowane, które w praktyce decydują o zachowaniu projektowanej odległości prętów od deskowania. Ich brak lub nieprawidłowe rozmieszczenie prowadzi do opadania zbrojenia podczas betonowania i w efekcie do zmniejszenia otuliny. Stosowanie odpowiednich dystansów, dobranych do rodzaju elementu i warunków wykonania, jest jednym z najprostszych sposobów na uniknięcie poważnych błędów wykonawczych.
Kontrola jakości na budowie
W kontekście kontroli jakości na budowie otulina zbrojenia powinna być jednym z podstawowych elementów sprawdzanych przed betonowaniem. Odbiór zbrojenia, obejmujący ocenę jego rozmieszczenia, średnic prętów oraz grubości otuliny, pozwala wychwycić błędy na etapie, gdy ich korekta jest jeszcze możliwa i stosunkowo niedroga. Zaniedbania w tym zakresie bardzo trudno naprawić po stwardnieniu betonu, a często jedynym rozwiązaniem stają się kosztowne prace naprawcze lub wzmacniające.
Zachowanie betonu i żelbetu w warunkach pożaru
Specyficzne właściwości betonu
Beton i żelbet to, obok stali, najczęściej wykorzystywane elementy konstrukcyjne w budownictwie wielkokubaturowym. Choć materiał ten jest niezwykle wytrzymały mechanicznie, to praktycznie jak każdy prędzej czy później ulega działaniu ognia. W konstrukcjach żelbetowych beton skutecznie otula pręty zbrojeniowe, oprócz niezbędnej nośności zapewniając określony poziom ochrony przed ogniem.
W warunkach pożaru beton przejawia wiele wartościowych cech - jest niepalny, nie emituje dymu i nie wytwarza niebezpiecznych, płonących kropli. Skuteczność owej ochrony zależy m.in. od kompozycji samego materiału - rodzaju wykorzystanego kruszywa czy zawartości wilgoci. Dla przykładu: lekki beton przy wyższych temperaturach zachowuje się lepiej, niż beton o tradycyjnym kruszywie żwirowym. Materiał poddany wcześniejszemu obciążeniu jest mocniejszy, niż beton zbrojony.
Procesy termiczne i spadek wytrzymałości
Wzrostowi temperatury towarzyszy jednak szereg procesów, które wpływają na właściwości mechaniczne materiału. Następuje wówczas wydłużenie termiczne składników betonu, parowanie wilgoci, przyrost ciśnienia w porach oraz pogorszenie właściwości mechanicznych samego betonu i stali zbrojeniowej. Z uwagi na wysokie gradienty temperatur, gorące warstwy powierzchniowe oddzielają się od chłodniejszego wnętrza, szczególnie w złączach czy słabiej zagęszczonych obszarach betonu, wystawiając pręty zbrojeniowe na działanie ognia.
Po przekroczeniu temperatury około 300°C następuje spadek wytrzymałości dla betonów zwykłej wytrzymałości. Przy temperaturze przekraczającej 600°C beton staje się praktycznie nieprzydatny jako materiał konstrukcyjny, gdyż jego wytrzymałość na ściskanie spada nawet o połowę. Dla porównania: przeciętnie pożar w budynku trwa od kilku minut do maksymalnie kilku godzin. Oddziaływania na konstrukcje w warunkach pożaru określa się na podstawie normy PN-EN 1991-1-2 oraz Wytycznych Instytutu Techniki Budowlanej nr 409/2005 „Projektowanie elementów żelbetowych i murowych z uwagi na odporność ogniową”.
Wpływ otuliny betonowej na odporność ogniową
Otulina betonowa, czyli grubość warstwy betonu pokrywającej zbrojenie, jest kluczowym parametrem determinującym odporność ogniową elementów żelbetowych. Przepisy normowe określają minimalne grubości otuliny w zależności od wymaganego czasu odporności ogniowej oraz klasy ekspozycji środowiskowej. Typowe wymagania dla hal przemysłowych to otulina od trzydziestu do pięćdziesięciu milimetrów dla słupów i belek, zapewniająca odporność ogniową od sześćdziesięciu do dziewięćdziesięciu minut. Projektowanie prefabrykatów żelbetowych musi uwzględniać te wymagania już na etapie wymiarowania przekrojów i rozmieszczenia zbrojenia.
Rola klasy i gęstości betonu
Klasa betonu oraz jego gęstość wpływają na odporność ogniową, choć w mniejszym stopniu niż grubość otuliny. Betony zwykłe o gęstości około dwóch tysięcy pięciuset kilogramów na metr sześcienny oraz betony lekkie o niższej gęstości mają nieco różne właściwości w kontekście odporności ogniowej. Betony wysokiej wytrzymałości powyżej pięćdziesięciu megapaskali mogą być bardziej podatne na odpryskiwanie w wysokich temperaturach ze względu na niższą przepuszczalność utrudniającą odprowadzanie pary wodnej, co wymaga stosowania dodatków modyfikujących ich zachowanie w pożarze. Prefabrykowane elementy żelbetowe produkowane z betonów specjalnych powinny być projektowane z uwzględnieniem ich specyficznych właściwości termicznych.
Przykład: wymagana grubość otuliny dla ochrony ogniowej
Przykładowo, zgodnie z podanymi danymi, dla 30-minutowej ochrony ogniowej betonu zastosować wolno 49-milimetrową warstwę ochronną betonu, którą mierzymy od osi zbrojenia do spodniej powierzchni.
Zabezpieczenia przeciwpożarowe w konstrukcjach (w tym prefabrykowanych)
Podstawowe wymagania i klasy odporności ogniowej
Bezpieczeństwo pożarowe konstrukcji budowlanych to jeden z najważniejszych aspektów projektowania i realizacji obiektów, mający bezpośredni wpływ na ochronę życia ludzi oraz mienia. Przepisy budowlane precyzyjnie określają wymagania dotyczące klas odporności ogniowej dla różnych typów budynków w zależności od ich przeznaczenia, wysokości, powierzchni oraz liczby osób przebywających w obiekcie.
Klasy odporności ogniowej konstrukcji oznaczane literami od A do E określają minimalny czas, przez jaki elementy konstrukcyjne muszą zachować nośność i stabilność podczas pożaru. Klasa A wymaga najwyższej odporności, typowo sto dwadzieścia minut, stosowana w wysokich budynkach czy obiektach użyteczności publicznej. Klasa E reprezentuje najniższe wymagania, często piętnaście minut, stosowana w prostych budynkach gospodarczych. Większość obiektów przemysłowych i magazynowych mieści się w klasach od B do D, wymagających odporności od trzydziestu do dziewięćdziesięciu minut. Żelbetowym elementom prefabrykowanym stawiane są niejednokrotnie specjalne warunki o jeszcze wyższych parametrach sto osiemdziesiąt do nawet dwustu czterdziestu minut.
Strefy pożarowe i ich oddzielenie
Kategoria zagrożenia ludzi, określana na podstawie przeznaczenia obiektu oraz liczby osób w nim przebywających, ma bezpośredni wpływ na wymagania przeciwpożarowe. Obiekty produkcyjne i magazynowe zazwyczaj klasyfikowane są w niższych kategoriach zagrożenia niż budynki mieszkalne czy użyteczności publicznej, co przekłada się na mniej rygorystyczne wymagania dotyczące odporności ogniowej konstrukcji, choć w takich obiektach spotykamy strefy wydzielenia pożarowego o podwyższonej kategorii. Niemniej, przechowywanie materiałów łatwopalnych czy prowadzenie procesów technologicznych o podwyższonym ryzyku pożarowym może podnosić wymagania. Projektowanie prefabrykatów pod kątem przeciwpożarowym musi uwzględniać rzeczywiste przeznaczenie obiektu oraz specyfikę prowadzonej w nim działalności.
Strefy pożarowe i wymagania dotyczące ich oddzielenia to kolejny istotny aspekt przepisów przeciwpożarowych. Duże obiekty przemysłowe czy magazynowe muszą być podzielone na strefy o powierzchni nieprzekraczającej limitów określonych przepisami, oddzielone przegrodami o odpowiedniej klasie ognioodporności. Prefabrykowane elementy konstrukcyjne tworzące ściany oddzielenia przeciwpożarowego muszą spełniać wymagania nie tylko co do nośności, ale również szczelności i izolacyjności ogniowej, zapobiegając przedostawaniu się ognia i dymu do sąsiednich stref. Prawidłowe zaprojektowanie i wykonanie tych przegród jest kluczowe dla bezpieczeństwa całego obiektu. Ściany i stropy stanowiące elementy oddzielenia przeciwpożarowego powinny być wykonane z materiałów niepalnych, a występujące w nich otwory - obudowane przedsionkami przeciwpożarowymi lub zamykane za pomocą drzwi przeciwpożarowych bądź innego zamknięcia przeciwpożarowego.
Porównanie: Zabezpieczenia prefabrykatów stalowych
Stal konstrukcyjna traci swoje właściwości mechaniczne w wysokich temperaturach, osiągając około pięćdziesięciu procent wytrzymałości początkowej w temperaturze około sześciuset stopni Celsjusza. W warunkach pożaru niezabezpieczona konstrukcja stalowa może osiągnąć temperaturę krytyczną w czasie kilkunastu minut, prowadząc do utraty nośności, uplastycznienia, a w konsekwencji zawalenia konstrukcji. Dlatego większość prefabrykowanych konstrukcji stalowych wymaga stosowania zabezpieczeń przeciwpożarowych.
Farby pęczniejące
Farby pęczniejące to popularna metoda zabezpieczenia elementów stalowych, polegająca na aplikacji specjalnych powłok, które pod wpływem wysokiej temperatury pęcznieją, tworząc warstwę izolacyjną chroniącą stal przed nagrzewaniem. Grubość powłoki jest dobierana w zależności od wymaganego czasu odporności ogniowej. Zabezpieczenie prefabrykatów stalowych farbami pęczniejącymi może być wykonane w zakładzie produkcyjnym przed transportem na budowę lub na placu budowy po montażu konstrukcji.
Tynki natryskowe
Tynki natryskowe na bazie materiałów ogniotrwałych, takich jak wełna mineralna czy wermikulit, tworzą grubszą warstwę ochronną o doskonałych właściwościach izolacyjnych. Grubość tynku jest znacznie większa niż farb pęczniejących, co wpływa na estetykę oraz wymiary elementów. Tynki natryskowe są szczególnie efektywne dla wysokich klas odporności ogniowej.
Obudowy z płyt ogniotrwałych
Obudowy z płyt ogniotrwałych, takich jak płyty gipsowo-kartonowe o podwyższonej odporności ogniowej czy płyty silikatowo-wapienne, tworzą fizyczną barierę między stalą a źródłem ciepła. Rozwiązanie to jest często stosowane dla słupów i belek w budynkach, gdzie estetyka ma znaczenie lub gdy wymagana jest dodatkowa ochrona mechaniczna. Prefabrykowane elementy stalowe mogą być dostarczane z fabrycznie zamontowanymi obudowami.
Szczególne aspekty prefabrykowanych elementów żelbetowych
Naturalna odporność ogniowa
Prefabrykowane konstrukcje żelbetowe spełniają rygorystyczne wymagania dotyczące odporności ogniowej, a specyfika prefabrykacji wnosi dodatkowe wyzwania i możliwości w zakresie podniesienia odpowiednich parametrów przeciwpożarowych. Konstrukcje żelbetowe posiadają naturalnie wysoką odporność ogniową dzięki niskiej przewodności cieplnej betonu, który chroni stalowe zbrojenie przed szybkim nagrzewaniem. Beton jest materiałem niepalnym, a jego masa termiczna spowalnia przekazywanie ciepła do zbrojenia, pozwalając konstrukcji zachować nośność przez długi czas nawet w warunkach intensywnego pożaru. Większość prefabrykatów żelbetowych może spełniać wymagania odporności ogniowej bez konieczności stosowania dodatkowych zabezpieczeń, co stanowi ich znaczącą przewagę nad konstrukcjami stalowymi w zastosowaniach wymagających wysokiej klasy odporności pożarowej.
Rola otuliny betonowej
W konstrukcjach żelbetowych beton skutecznie otula pręty zbrojeniowe, oprócz niezbędnej nośności zapewniając określony poziom ochrony przed ogniem. Aby zwiększyć nośność ogniową danego elementu betonowego, wykorzystać można wykonaną z tego samego materiału dodatkową warstwę ochronną tudzież izolację przeciwogniową stanowiącą bierny środek ochrony przeciwpożarowej. W tym drugim przypadku szczególnie dobrze sprawdza się wełna kamienna. Materiał ten posiada wyjątkowe właściwości, dzięki którym może być stosowany do zabezpieczania konstrukcji o bardzo wysokich wymaganiach, na przykład w przemyśle stoczniowym czy innych typach budownictwa wielkokubaturowego. Wełna kamienna PAROC nie rozszerza się, ani nie kurczy pod wpływem działania ekstremalnych temperatur lub zmian wilgotnościowych. Dzięki temu na złączach płyt nie pojawią się pęknięcia, co jest niezmiernie ważne w kontekście izolacji przeciwpożarowej elementów konstrukcyjnych.
Większość wyrobów z wełny kamiennej posiada Euroklasę reakcji na ogień A1, co oznacza produkt niepalny. Dla tego materiału temperatura topnienia włókien wynosi powyżej 1000°C, co pozwala na dłuższą ochronę przed ogniem oraz zapobieganie rozprzestrzenianiu się płomieni w razie pożaru.
Producenci izolacji budowlanych dostarczają gotowe obliczenia grubości płyt izolacyjnych dla poszczególnych wartości wytrzymałości ogniowej konstrukcji przy standardowym narażeniu na ogień. W tym celu dokonuje się oceny izolacji zgodnie z EN 13381-3: 13.4 i EN 1363-1. Wyniki odpowiednika grubości w stosunku do grubości ochrony przeciwpożarowej i odporności ogniowej (czas testu) dla płyt i belek określa się zgodnie z EN 13381-3: Aneks C.
Połączenia, detale i praktyczne zalecenia
Połączenia i szczeliny jako słabe punkty
Połączenia między elementami prefabrykowanymi stanowią newralgiczne punkty z perspektywy odporności ogniowej całej konstrukcji. Nawet jeśli same elementy spełniają wymagania czasowe odporności, niewłaściwie zaprojektowane lub wykonane połączenia mogą stanowić słabe ogniwo prowadzące do przedwczesnej utraty nośności. Połączenia śrubowe w konstrukcjach stalowych wymagają szczególnej uwagi, ponieważ śruby jako elementy o małym przekroju nagrzewają się szybciej niż łączone profile. Zabezpieczenie połączeń tym samym systemem co główne elementy konstrukcyjne jest kluczowe dla zapewnienia spójnej odporności ogniowej.
Szczeliny i przerwy w warstwach ochronnych mogą tworzyć mostki termiczne przyspieszające nagrzewanie konstrukcji. Przy aplikacji farb pęczniejących, tynków czy obudów szczególną uwagę należy zwracać na ciągłość powłoki w miejscach połączeń, narożników czy przejść instalacyjnych. Zabezpieczenie konstrukcji prefabrykowanych wymaga starannego wykonania detali zapewniających, że cała powierzchnia stali jest równomiernie chroniona. Przerwy w ochronie mogą nie być widoczne gołym okiem, ale mają krytyczne znaczenie dla zachowania odporności ogniowej zgodnie z projektem.
Dylatacje i uszczelnienia przejść instalacyjnych
Dylatacje przeciwpożarowe i uszczelnienia przejść instalacyjnych przez przegrody oddzielenia przeciwpożarowego to elementy często pomijane, ale kluczowe dla funkcjonowania systemu bezpieczeństwa pożarowego. Kable elektryczne, rurociągi czy kanały wentylacyjne przechodzące przez ściany czy stropy oddzielenia muszą być uszczelnione materiałami o odpowiedniej klasie ognioodporności, zapobiegającymi przedostawaniu się ognia i dymu. Prefabrykowane elementy tworzące przegrody oddzielenia powinny być projektowane z uwzględnieniem lokalizacji przejść instalacyjnych oraz zastosowania odpowiednich systemów uszczelniających spełniających wymagania normowe.
Znaczenie wczesnego projektowania i wyboru wykonawcy
Wczesne uwzględnienie wymagań przeciwpożarowych na etapie projektowania jest kluczowe dla uniknięcia kosztownych zmian na późniejszych etapach realizacji. Projektant powinien już w fazie koncepcyjnej określić wymaganą klasę odporności ogniowej konstrukcji, wybrać odpowiedni system konstrukcyjny oraz zaplanować metody zabezpieczenia. Projektowanie prefabrykowanych konstrukcji z uwzględnieniem aspektów przeciwpożarowych od początku pozwala na optymalizację rozwiązań zarówno pod względem technicznym, jak i ekonomicznym. Prefabrykowane elementy żelbetowe i sprężone stają się kluczowym wyborem w obiektach o podwyższonej klasie przeciwpożarowej już na etapie projektowania. Przemawiają za tym nie tylko walory ekonomiczne, ale również technologiczne, gwarancyjne i czasowe. Późniejsze dostosowanie projektu do wymagań pożarowych często wymaga zwiększenia przekrojów, zmiany materiałów czy zastosowania droższych systemów zabezpieczeń.
Weryfikacja kompetencji wykonawcy w zakresie stosowania zabezpieczeń przeciwpożarowych powinna być elementem procesu wyboru producenta prefabrykatów. Aplikacja farb pęczniejących, tynków ogniochronnych czy montaż obudów wymaga specjalistycznej wiedzy i doświadczenia. Wykonawca powinien posiadać certyfikaty potwierdzające uprawnienia do stosowania konkretnych systemów ochrony oraz referencje z wcześniejszych projektów. Produkty stosowane do zabezpieczenia muszą posiadać aprobaty techniczne lub deklaracje właściwości użytkowych potwierdzające ich skuteczność, a wykonawca powinien stosować się ściśle do wytycznych producenta systemu ochronnego.
Dokumentacja i odbiory
Dokumentacja i odbiory są kluczowe dla potwierdzenia, że konstrukcja prefabrykowana została wykonana zgodnie z wymaganiami przeciwpożarowymi. Protokoły z aplikacji zabezpieczeń, certyfikaty zastosowanych materiałów, wyniki pomiarów grubości powłok oraz dokumentacja fotograficzna powinny być starannie gromadzone i archiwizowane. Odbiory przez nadzór budowlany oraz jednostki rzeczoznawcze w zakresie zabezpieczeń przeciwpożarowych weryfikują zgodność wykonania z projektem i przepisami. Kompletna dokumentacja jest niezbędna nie tylko dla uzyskania pozwolenia na użytkowanie, ale również dla przyszłych inspekcji, ubezpieczeń oraz ewentualnych modernizacji obiektu.
Spełnienie wymagań przeciwpożarowych w konstrukcjach prefabrykowanych wymaga systematycznego podejścia obejmującego prawidłowe projektowanie, wybór odpowiednich materiałów i systemów zabezpieczeń oraz staranne wykonawstwo. Zrozumienie przepisów określających wymagane klasy odporności ogniowej jest punktem wyjścia dla każdego projektu. Prefabrykaty stalowe wymagają zazwyczaj dodatkowych zabezpieczeń w postaci farb pęczniejących, tynków ogniochronnych lub obudów, podczas gdy elementy żelbetowe często spełniają wymagania dzięki naturalnej odporności betonu przy odpowiedniej grubości otuliny. Szczególna uwaga musi być poświęcona połączeniom i detalom konstrukcyjnym, które mogą stanowić słabe punkty systemu ochrony.
