System DETECT to zaawansowany liniowy system wykrywania pożarów, zaprojektowany z myślą o zapewnieniu optymalnego poziomu bezpieczeństwa w tunelach oraz innych specjalnych obszarach zagrożonych pożarem. Jego kluczową cechą jest zdolność do efektywnego działania w ekstremalnych warunkach środowiskowych.
Zastosowania przemysłowe liniowych czujek ciepła
Rosnące zapotrzebowanie na skuteczne systemy nadzoru przeciwpożarowego w obiektach takich jak tunele kolejowe i usługowe, trasy i kanały kablowe, magazyny, przenośniki taśmowe oraz wiele innych miejsc o szczególnym zagrożeniu, skłoniło producentów do opracowania dedykowanych systemów pomiarowych. Jednym z takich rozwiązań jest liniowa czujka ciepła, która działa na zasadzie pomiaru przekroczenia progu temperatury lub jej szybkiego wzrostu na całej długości elementu termoczułego. System ten jest szczególnie przydatny do monitorowania nagrzewających się powierzchni, które mogą stanowić potencjalne źródło pożaru.
Liniowa czujka ciepła Detect - innowacyjne rozwiązanie
Najnowszą profesjonalną liniową czujką ciepła, wprowadzoną na rynek w 2010 roku, jest czujka Detect. Działa ona w oparciu o światłowodowy kabel sensoryczny i jest przeznaczona do współpracy z dowolnym systemem sygnalizacji pożaru. Konfiguracja detektora, w tym pomiar długości kabla sensorycznego, jego kalibracja, a także definicja stref dozorowych oraz kryteriów i progów alarmów pożarowych dla każdej strefy indywidualnie, odbywa się za pomocą dedykowanego oprogramowania Charon.

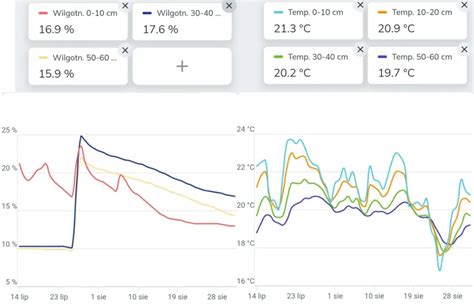

Oprogramowanie Charon oferuje również możliwość wizualizacji profilu temperatury na całym odcinku kabla sensorycznego. Detektor Detect pracuje autonomicznie, rejestrując bieżące i wcześniejsze rozkłady temperatury oraz stany alarmowe, a stanowisko komputerowe stanowi jedynie uzupełnienie jego funkcjonalności.
Technologia pomiaru temperatury w systemie Detect
Do pomiaru rozkładu temperatury detektor Detect wykorzystuje światłowodowy kabel sensoryczny. Analiza rozproszenia impulsów światła laserowego w światłowodzie pozwala na precyzyjne określenie temperatury w każdym punkcie monitorowanego obszaru. Design systemu opiera się na laserowych komponentach półprzewodnikowych o niskim poborze energii. Zastosowano laser półprzewodnikowy o niskim odzysku ciepła (klasa lasera 1M), co przekłada się na maksymalną żywotność systemu. Opatentowana technika pomiarowa, mimo niewielkiej mocy lasera, umożliwia uzyskanie największej długości pomiarowej światłowodowego liniowego systemu sygnalizacji cieplnej.
System Detect charakteryzuje się niską emisją mocy optycznej, co czyni go bardzo bezpiecznym w użyciu. Co istotne, w przeciwieństwie do innych alarmów liniowych, systemy te zostały sklasyfikowane jako bezpieczne nawet w przypadku przerwania włókna przewodu, co pozwala na ich dalszą eksploatację. Ponadto, istnieje możliwość eksploatacji kabla czujnikowego w strefach zagrożonych eksplozją, bez konieczności stosowania dodatkowych działań zabezpieczających.
Wyzwania i rozwiązania w systemach detekcji pożaru
W sytuacjach kryzysowych, takich jak pożary w tunelach, halach, garażach, kanałach czy na przenośnikach taśmowych, kluczowe jest szybkie działanie. Celem jest ochrona życia ludzkiego, minimalizacja uszkodzeń mienia oraz uniknięcie kosztownych przestojów.
DETECT składa się z dwóch głównych komponentów: urządzenia sterującego oraz światłowodowego przewodu czujnika, który jest do niego podłączony. Urządzenie sterujące wysyła wiązkę laserową przez przewód. Światłowód odbija światło i rozprasza je na sygnały w pasmach stokesowskim i antystokesowskim (efekt Ramana). Podczas gdy sygnały w paśmie stokesowskim mają niemal stałą siłę niezależnie od temperatury, wartość sygnałów w paśmie antystokesowskim wzrasta proporcjonalnie do temperatury. Dzięki półprzewodnikowym diodom laserowym, DETECT jest w stanie zmierzyć te efekty za pomocą światłowodów na dystansie do 14 km. Poprzez porównanie pasm stokesowskich i antystokesowskich, urządzenie sterujące może wiarygodnie obliczyć temperaturę i umiejscowienie źródła ciepła.
Silne wiatry w tunelach drogowych mogą powodować wirowanie dymu i gorących gazów, co sprawia, że maksymalne temperatury niekoniecznie występują w miejscu zapłonu. Pole magnetyczne, wilgotność, pyły, zabrudzenia i ciąg powietrza stanowią główne wyzwania dla wiarygodnych systemów wykrywania pożarów w tunelach kolejowych. Jako solidny i bezobsługowy system, DETECT stanowi optymalne rozwiązanie w zakresie wykrywania ciepła w obszarach o trudnych warunkach środowiskowych, gdzie występują na przykład gazy żrące, wysoka wilgotność lub zabrudzenia.
Ewakuacja tunelu w warunkach pożaru - symulacja
Kompleksowe systemy detekcji i sygnalizacji pożaru
Firma projektuje i wdraża kompletne systemy detekcji i sygnalizacji pożaru, oparte na tzw. liniowej czujce temperatury (lub innych detektorach dobieranych adekwatnie do warunków pracy), która jest specjalnym kablem sensorycznym z zatopionymi czujnikami. Liniowa czujka temperatury precyzyjnie wskazuje źródło ognia lub miejsce przegrzania monitorowanego urządzenia lub trasy kablowej. System ten nie wymaga kalibracji, a mimo to pracuje z bardzo wysoką dokładnością (± 0,1°C).
Jest to pierwsza w Polsce liniowa czujka ciepła zgodna z normą PN-EN 54-22 (liniowe czujki ciepła jako element systemów sygnalizacji pożarów). W zależności od potrzeb klienta, realizowane są wszystkie lub wybrane kroki w procesie projektowania i wdrażania systemów.
Systemy oparte na liniowych czujkach
W tej kategorii znajdują się systemy detekcji pożaru oparte na liniowych czujkach, czyli kablach sensorycznych, które mierzą temperaturę na całej swojej długości. Jest to rozwiązanie idealne, gdy pomiar musi być wykonany w wielu punktach jednocześnie na długości od kilkudziesięciu metrów do nawet kilkunastu kilometrów (np. w przypadku przenośników taśmowych, tras kablowych, tuneli, rurociągów itp.).
Instrukcje bezpieczeństwa pożarowego i scenariusze pożarowe
Aktualne przepisy wymagają, aby dla obiektów zagrożonych pożarem opracować instrukcję bezpieczeństwa pożarowego oraz scenariusze pożarowe. Stanowią one podstawę do dalszych prac polegających na opracowaniu i wdrożeniu systemu sygnalizacji pożarowej lub kompletnego systemu przeciwpożarowego. Projektowanie systemu detekcji pożaru uwzględnia warunki pracy, specyficzne wymogi obiektu oraz zapisy scenariuszy pożarowych.
Przykładowo, zupełnie inne wymagania musi spełnić system przeznaczony do ochrony przenośników taśmowych w galerii nawęglania, a inne w obiekcie zabytkowym czy w kościele. Wykonując systemy detekcji pożarowej, integrowane są ze sobą różne systemy bezpieczeństwa oraz automatyki budynku. Tworzone są wizualizacje, które osadzane są na planach sytuacyjnych budynku lub instalacji przemysłowej.
Dzięki własnej grupie montażowej możliwe jest kompleksowe zrealizowanie zadania - od opracowania scenariuszy pożarowych, przez koncepcję i projekt, po dostawę i montaż komponentów. Klient zyskuje partnera odpowiedzialnego za wszystkie etapy realizacji.
Precyzyjna lokalizacja zagrożenia
Stosowane w rozwiązaniach liniowe czujki ciepła pozwalają jednoznacznie określić, która strefa, a dokładniej, który odcinek lub nawet punkt w tej strefie został podgrzany. Nastawy i czułości wykorzystywane dla czujek liniowych wywodzą się z normy EN 54-5 (klasa A1 czujek punktowych ciepła). Stosowane kable sensoryczne są odporne na wibracje, wpływ pola elektromagnetycznego, wilgoć oraz inne czynniki środowiskowe. Zatopione w nich czujniki są adresowalne, co pozwala wykrywać pożar lub awarię z dokładnością do konkretnego punktu. Kabel sensoryczny nie wymaga prac serwisowych w trakcie eksploatacji, a jego długość może wynosić nawet 3200 m.
PRECYZYJNA LOKALIZACJA POŻARU / AWARII - System precyzyjnie wskazuje źródło ognia.

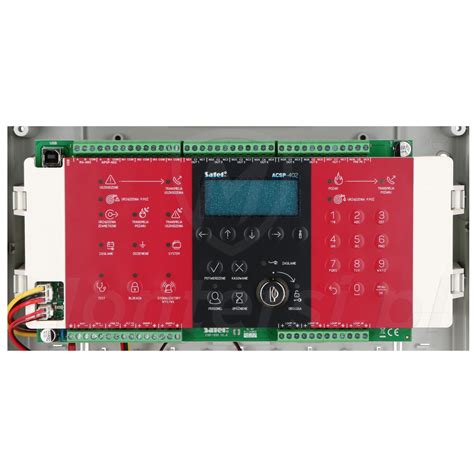

Nowoczesny kontroler do zarządzania liniowymi czujkami ciepła
W systemach stosowany jest najnowocześniejszy na rynku kontroler do zarządzania liniowymi czujkami ciepła. Posiada on wbudowane interfejsy Ethernet, RS485 oraz szereg protokołów komunikacyjnych. Kontroler może wykorzystywać nawet 254 przekaźniki alarmowe. Posiada wydajny procesor ARM9 oraz wyświetlacz LCD z podświetleniem zmieniającym kolor w zależności od stanu systemu, co w prosty sposób sygnalizuje normalną pracę układu, alarm, usterkę czy pracę w trybie redundantnym (RDT). Dzięki wygodnemu interfejsowi WWW w języku polskim, programowanie i wykonywanie czynności serwisowych jest niezwykle łatwe i intuicyjne.
Ten kontroler jest optymalnym rozwiązaniem pod kątem technicznym i cenowym dla większości zadań. Wyświetlacz pozwala odbierać najważniejsze informacje o stanie systemu z odległości nawet 1000 metrów. Urządzenie czerpie dane z kontrolera czujki temperatury.
Detekcja pożarów tlewych
Pożary tlewne, inaczej bezpłomieniowe, rozwijają się w specyficzny sposób, co sprawia, że ich detekcja klasycznymi metodami zawodzi (system nie reaguje, reaguje zbyt wolno lub daje fałszywe alarmy). Z tego względu opracowano technologię dedykowaną stricte do tego typu pożarów, które mogą wystąpić m.in. w magazynach węgla, biomasy, paliw alternatywnych czy odpadów, a także na taśmociągach.
Zasada działania systemu pozwala wykryć zarzewie pożaru zanim pojawi się dym oraz płomienie, czyli zdecydowanie wcześniej niż byłyby w stanie zareagować klasyczne metody detekcji. Firma przygotowuje koncepcję, projekt, a finalnie wdraża skuteczny system detekcji pożarów tlewych, zarówno dla nowych, jak i działających obiektów.
Prawo wymaga, aby dla obiektów zagrożonych pożarem wykonać scenariusze pożarowe oraz instrukcję bezpieczeństwa pożarowego. Dokumenty te stanowią podstawę dla opracowania i wdrożenia systemu sygnalizacji pożarowej lub kompleksowego systemu bezpieczeństwa przeciwpożarowego. Często zdarza się, że poszczególne elementy systemu bezpieczeństwa pochodzą od różnych dostawców. Firma gwarantuje integrację z systemami firm trzecich.
Wczesna detekcja pożaru
Celem jest wczesna detekcja pożaru, często przed pojawieniem się dymu i płomieni, wywołanego w szczególności w obrębie taśmociągów, składowisk, zasobników oraz silosów węgla, biomasy, paliw alternatywnych oraz odpadów.
Liniowy system wykrywania ciepła FibroLaser
Liniowy system wykrywania ciepła FibroLaser został zaprojektowany do wymagających środowisk, takich jak tunele, garaże parkingowe i korytka kablowe, aby zapewnić szybkie wykrywanie pożaru i precyzyjną lokalizację, chroniąc życie i zasoby. Pożary w złożonych środowiskach wymagają szybkiego, dokładnego wykrywania i lokalizacji, często komplikowanych przez silne wiatry lub zakłócenia elektromagnetyczne. Liniowy system wykrywania ciepła FibroLaser rozwiązuje to za pomocą kabli z włókna szklanego jako precyzyjnych czujników temperatury.
System Sygnalizacji Pożaru (SSP)

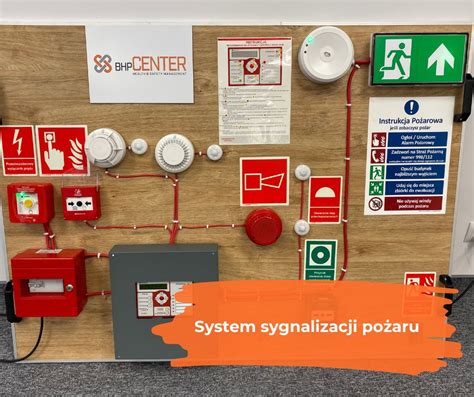

System Sygnalizacji Pożaru (SSP), nazywany także sygnalizacją alarmową pożaru (SAP), to układ urządzeń służący do wczesnego wykrywania pożaru i alarmowania o zagrożeniu. Składa się on z centrali pożarowej oraz sieci czujek (detektorów) rozmieszczonych w obiekcie, a także sygnalizatorów akustycznych i optycznych oraz ręcznych ostrzegaczy pożarowych (ROP) umożliwiających ręczne wszczęcie alarmu. Gdy czujki wykryją dym, ogień lub inne symptomy pożaru, centrala analizuje sygnały i w razie potrzeby uruchamia alarm - włącza syreny, lampy sygnalizacyjne, a nierzadko również automatycznie uruchamia urządzenia przeciwpożarowe (np. systemy oddymiania czy gaszenia). Dobrze zaprojektowany SSP pozwala na szybkie wykrycie zagrożenia, sprawne powiadomienie osób przebywających w budynku oraz skuteczne przeprowadzenie ewakuacji, zanim pożar rozprzestrzeni się na większą skalę.
Systemy sygnalizacji pożaru stanowią podstawowy element zabezpieczeń przeciwpożarowych w obiektach o różnym przeznaczeniu. Można je spotkać wszędzie tam, gdzie wymagane jest zwiększone bezpieczeństwo pożarowe - od biurowców i zakładów przemysłowych, przez szpitale i hotele, po muzea i centra handlowe. W wielu przypadkach instalacja SSP nie jest tylko kwestią wyboru właściciela budynku, ale obowiązkiem wynikającym z przepisów.
Wymagania prawne dotyczące SSP
Polskie prawo jasno określa, kiedy taki system musi zostać zainstalowany - dotyczy to przede wszystkim obiektów, w których przebywa jednocześnie dużo osób lub znajduje się cenne mienie. Przykładowo, system alarmu pożaru jest wymagany w dużych budynkach handlowych (o powierzchni strefy pożarowej powyżej określonego progu, np. >5000 m² dla jednokondygnacyjnych), teatrach (>300 miejsc), kinach (>600 miejsc), salach widowiskowych i sportowych (>1500 miejsc), dużych budynkach zamieszkania zbiorowego (np. akademikach, hotelach powyżej 50-200 miejsc noclegowych), szpitalach (powyżej 100-200 łóżek), budynkach wysokich i wysokościowych, muzeach, archiwach, a także podziemnych garażach o znacznej powierzchni.
W tych i podobnych obiektach SSP jest niezbędny, aby zapewnić sprawną detekcję pożaru i ochronę życia oraz mienia.
Działanie systemu sygnalizacji pożaru
Działanie systemu sygnalizacji pożaru opiera się na ciągłym monitorowaniu przestrzeni budynku przez rozmieszczone detektory. Gdy zostanie wykryty dym, nadmierne ciepło lub płomień - centrala natychmiast uruchamia alarm pożarowy. Sygnalizatory dźwiękowe (syreny, głośne buzery) emitują przerywany głośny dźwięk ostrzegawczy, a sygnalizatory optyczne (migające lampy, najczęściej czerwone stroboskopy) przyciągają uwagę i informują o konieczności ewakuacji. Równocześnie, w zależności od konfiguracji, centrala może przekazać informację o zagrożeniu do lokalnej straży pożarnej poprzez automatyczny moduł powiadamiający. Nowoczesne systemy często współpracują też z Dźwiękowymi Systemami Ostrzegawczymi (DSO), które emitują komunikaty głosowe ułatwiające ewakuację.
Wszystko to dzieje się w ciągu zaledwie kilkunastu sekund od momentu wykrycia pożaru, co pokazuje, jak ważny jest szybki i niezawodny system alarmowania w sytuacji zagrożenia.
Rodzaje systemów sygnalizacji pożarowej
Systemy sygnalizacji pożaru mogą różnić się zasadą działania, skalą i technologią. Wyróżniamy kilka głównych rodzajów systemów SSP, które dobiera się odpowiednio do wielkości obiektu, jego charakterystyki oraz potrzeb użytkownika. Poniżej opisujemy najpopularniejsze typy: systemy konwencjonalne, systemy adresowalne oraz rozwiązania bezprzewodowe.
System konwencjonalny
System konwencjonalny to tradycyjny typ instalacji pożarowej, stosowany najczęściej w mniejszych i średnich obiektach. W systemie tym czujki pożarowe oraz przyciski ROP łączone są grupami na liniach dozorowych (strefach). Centrala konwencjonalna identyfikuje jedynie, w której strefie (obwodzie) pojawił się alarm, ale nie wie dokładnie, która konkretnie czujka go wyzwoliła. Oznacza to, że obsługa otrzymuje informację o pożarze z dokładnością do całej grupy pomieszczeń lub obszaru przypisanego do danej linii.
Mimo ograniczonej precyzji lokalizacji zagrożenia, systemy konwencjonalne są prostsze i tańsze, przez co nadal popularne tam, gdzie wysoka szczegółowość nie jest wymagana. Sprawdzają się w obiektach o niewielkiej powierzchni lub prostym układzie, takich jak małe szkoły, przedszkola, pensjonaty, magazyny itp. Ich zaletą jest nieskomplikowana architektura - łatwiejsze projektowanie i montaż - a także mniejszy koszt w porównaniu do zaawansowanych systemów. Wadą natomiast jest brak dokładnej informacji o miejscu pożaru, co może nieco opóźnić interwencję (trzeba przeszukać całą strefę) oraz mniejsza funkcjonalność w zakresie rozbudowy i integracji z innymi systemami.
System adresowalny
System adresowalny (często nazywany też inteligentnym lub analogowym adresowalnym) to bardziej zaawansowana forma SSP, która umożliwia precyzyjną identyfikację źródła alarmu. W systemie adresowalnym każda czujka pożarowa oraz każdy przycisk ROP posiada unikalny adres (numer lub kod). Wszystkie urządzenia łączone są zazwyczaj na wspólnej pętli (lub kilku pętlach) komunikacyjnej, a centrala adresowalna monitoruje je poprzez cykliczne wysyłanie zapytań i odbiór odpowiedzi. Dzięki temu, kiedy wystąpi alarm, centrala dokładnie wskazuje, która czujka (konkretny czujnik, w konkretnym pomieszczeniu) go zgłosiła.
Adresowalne systemy pożarowe oferują szereg zalet: oprócz dokładnej lokalizacji alarmu, umożliwiają także bardziej rozbudowane sterowanie i logikę działania. Pozwala to ograniczać fałszywe alarmy (poprzez dwustopniowe potwierdzanie) i dopasować działanie systemu do specyfiki obiektu. System adresowalny zazwyczaj jest modułowy i skalowalny - centrale można rozbudowywać o kolejne karty pętli, moduły wyjść sterujących, interfejsy sieciowe, co umożliwia obsługę bardzo rozległych instalacji. Współczesne adresowalne centrale często integrują się z systemami nadzoru wizyjnego, systemami automatyki budynkowej (BMS) czy Dźwiękowymi Systemami Ostrzegawczymi (DSO).
Należy pamiętać, że system adresowalny jest bardziej skomplikowany technicznie i droższy niż konwencjonalny. Wymaga programowania konfiguracji urządzeń, adresowania czujek, a wszystkie elementy muszą być kompatybilne z daną centralą.
Systemy bezprzewodowe
W szczególnych zastosowaniach stosuje się systemy sygnalizacji pożarowej bezprzewodowe, które komunikują się z centralą drogą radiową zamiast tradycyjnego okablowania. Rozwiązania bezprzewodowe są przydatne np. w zabytkowych budynkach, gdzie poprowadzenie przewodów jest niemożliwe lub niepożądane ze względu na ochronę architektury, a także w obiektach tymczasowych (wystawowych, targowych) lub tam, gdzie szybki montaż i demontaż systemu ma znaczenie.
Bezprzewodowy system SSP zazwyczaj działa na zasadzie adresowalnej. Zaletą jest brak kabli, co upraszcza i przyspiesza instalację oraz nie ingeruje w strukturę budynku. Trzeba jednak brać pod uwagę konieczność regularnej wymiany baterii w urządzeniach, potencjalne zakłócenia łączności radiowej oraz ograniczenia zasięgu.
Projektowanie systemu sygnalizacji pożaru
Projektowanie SSP to złożony proces, który wymaga uwzględnienia wielu czynników: od wymogów prawnych, przez analizę zagrożeń i charakterystykę obiektu, po dobór konkretnych urządzeń i rozplanowanie ich rozmieszczenia. Prawidłowo zaprojektowany system zapewni niezawodne działanie w sytuacji pożaru, minimalizując ryzyko awarii lub fałszywych alarmów.
Wymagania prawne i normy
Projektowanie instalacji SSP musi być zgodne z obowiązującymi przepisami przeciwpożarowymi oraz normami technicznymi. Komponenty systemu muszą posiadać certyfikaty zgodności z normami serii PN-EN 54. Na etapie projektowania korzysta się także ze standardów dotyczących samego procesu instalacji i utrzymania systemów, w tym normy PN-EN 54-14 (lub europejskiej specyfikacji technicznej CEN/TS 54-14). W Polsce branżowym opracowaniem są Wytyczne Projektowania Instalacji Sygnalizacji Pożarowej SITP WP-02:2021.
Każdy projekt systemu przeciwpożarowego dla obiektu budowlanego powinien być uzgodniony z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych. Spełnienie norm i przepisów jest konieczne do uzyskania pozwolenia na użytkowanie obiektu.
Analiza ryzyka i założenia do projektu
Przed przystąpieniem do szczegółowego projektowania SSP należy przeprowadzić analizę ryzyka pożarowego i ustalić podstawowe założenia. Należy zebrać informacje o charakterze obiektu, jego przeznaczeniu, układzie pomieszczeń oraz potencjalnych zagrożeniach pożarowych. Ważne pytania na tym etapie to m.in.: funkcja budynku, potencjalne źródła pożaru, charakterystyka użytkowa budynku (godziny przebywania ludzi, ich liczba, mobilność).
Na podstawie analizy ryzyka ustala się zakres ochrony przez system sygnalizacji pożarowej, rodzaj systemu (automatyczny, z ręcznymi ostrzegaczami) oraz wymaganego czasu działania systemu podczas pożaru (np. czas działania zasilania rezerwowego, zastosowanie przewodów ognioodpornych). Ustala się też akceptowalny poziom fałszywych alarmów i środki zapobiegawcze.
