Wysokość Montażu i Przepisy Dotyczące Hydrantów Przeciwpożarowych

Hydrant zewnętrzny stanowi kluczowy element sieci wodociągowej, zapewniając dostęp do wody w celach przeciwpożarowych. Zrozumienie przepisów dotyczących jego instalacji, oznakowania i parametrów technicznych jest niezbędne dla zapewnienia skutecznej ochrony przeciwpożarowej obiektów budowlanych.

Podstawy Prawne i Wymagania Ogólne

Prawo budowlane nakłada obowiązek projektowania i budowania obiektów w sposób zapewniający spełnienie podstawowych wymagań dotyczących bezpieczeństwa pożarowego. Dla niektórych obiektów niezbędne jest zapewnienie przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru. Szczegółowe wytyczne w tym zakresie znajdują się w rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.

Dla pozostałych obiektów budowlanych woda do celów pożarowych do zewnętrznego gaszenia pożaru jest zapewniana w ramach ilości wody przewidywanych dla jednostek osadniczych, nie mniejszej jednak niż 10 dm³/s. Sieci wodociągowe, będące źródłem wody do celów przeciwpożarowych, powinny być zasilane z odpowiednich urządzeń, takich jak pompownie przeciwpożarowe, zbiorniki wieżowe czy studnie, które gwarantują wymaganą wydajność i odpowiednie ciśnienie w hydrantach zewnętrznych przez co najmniej 2 godziny.

Przepisy wskazują, że sieci wodociągowe przeciwpożarowe powinno wykonywać się jako sieci obwodowe. Poza obszarami miejskimi, gdzie łączna wymagana ilość wody nie przekracza 20 dm³/s, dopuszczalna jest budowa sieci rozgałęzieniowej. Dopuszcza się również budowę rozgałęzień z sieci obwodowej w celu zasilania hydrantów zewnętrznych.

Hydranty Zewnętrzne: Rodzaje, Parametry i Lokalizacja

Hydranty zewnętrzne to urządzenia umożliwiające pobór wody do celów przeciwpożarowych bezpośrednio z sieci wodociągowych. Przepisy wskazują, że hydranty strażackie zainstalowane na sieci wodociągowej przeciwpożarowej powinny być wyposażone w odcięcia, które umożliwiają odłączenie ich od sieci.

Na sieci wodociągowej przeciwpożarowej stosuje się przede wszystkim hydranty zewnętrzne nadziemne o średnicy nominalnej DN 80. Możliwe jest instalowanie hydrantów podziemnych DN 80, jeśli instalacja hydrantów nadziemnych jest szczególnie utrudniona lub niewskazana, np. w obiektach budowlanych produkcyjnych i magazynowych.

Dla zapewnienia możliwości intensywnego czerpania wody na sieciach wodociągowych o średnicy nominalnej nie mniejszej niż DN 250 powinny być instalowane hydranty nadziemne DN 100 lub DN 150. Wydajność nominalna hydrantu zewnętrznego, przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody, w zależności od jego średnicy nominalnej (DN), nie może być mniejsza niż:

• dla hydrantu nadziemnego DN 80 - 10 dm³/s;
• dla hydrantu nadziemnego DN 100 - 15 dm³/s;
• dla hydrantu podziemnego DN 80 - 10 dm³/s;
• dla hydrantu nadziemnego DN 80 na sieci, o której mowa w § 9 ust. 2 - 5 dm³/s.

Maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie może przekraczać 1,6 MPa.

Hydranty zewnętrzne umieszcza się wzdłuż dróg i ulic, a także przy ich skrzyżowaniach. Odległość między hydrantami poza obszarami miejskimi powinna być dostosowana do gęstości zabudowy. Poza obszarami miejskimi odległość między hydrantami powinna być dostosowana do gęstości istniejącej i planowanej zabudowy. Należy pamiętać, że podane w rozporządzeniu średnice dotyczą średnic nominalnych wewnętrznych, dlatego projektując sieci z tworzyw sztucznych, gdzie rury oznaczane są przez podanie średnicy zewnętrznej, musimy sprawdzić, czy pod odjęciu grubości ścianki spełniamy założenia rozporządzenia.

Oznakowanie Hydrantów Zewnętrznych

Do oznakowania hydrantów zewnętrznych stosuje się tradycyjne tabliczki z piktogramem, a także znaki przestrzenne (znaki 3D). Znaki te są zgodne z normą "Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe" i posiadają świadectwo dopuszczenia CNBOP. Na znaku widnieje czarna litera „H” na białym tle.

W celu lepszej orientacji stosuje się również tabliczki orientacyjne. Na czerwonych umieszcza się informacje dotyczące hydrantu zewnętrznego, natomiast na białych - informacje dotyczące pozostałych elementów sieci. Miejsce usytuowania hydrantu zewnętrznego należy oznakować znakami zgodnymi z Polskimi Normami.

Hydranty Wewnętrzne: Charakterystyka i Wymagania Montażowe

Instalacja hydrantowa wewnętrzna to stałe urządzenie gaśnicze, zasilane z sieci wodociągowej lub specjalnego zbiornika. Składa się z sieci rurociągów, zaworów hydrantowych i szafek. Jest to system zaprojektowany do użytku zarówno przez przeszkolony personel budynku, jak i przez straż pożarną.

Najpowszechniejsze typy hydrantów wewnętrznych to DN25, DN33 i DN52, gdzie numer oznacza średnicę węża w milimetrach. Hydrant H52 (o średnicy węża 52 mm) jest najczęściej stosowany w budynkach przemysłowych, magazynach i strefach wysokiego ryzyka. Hydrant 5 (z wężem półsztywnym o średnicy 25 mm) jest najczęściej spotykany w budynkach mieszkalnych, hotelach, biurach i obiektach użyteczności publicznej. Hydranty DN33 są często stosowane w garażach, a także w niektórych pomieszczeniach przemysłowo-magazynowych. Hydranty DN52 są zazwyczaj używane do ochrony obiektów przemysłowo-magazynowych, a ich wymóg stosowania wynika z gęstości obciążenia ogniowego w strefie pożarowej i powierzchni tej strefy.

Wszystkie elementy wchodzące w skład instalacji hydrantowej, a zwłaszcza wąż, zawór i prądownica, muszą spełniać wymagania dyrektyw Unii Europejskiej, co jest potwierdzone atestem CE. W Polsce kluczowe jest posiadanie świadectwa dopuszczenia wydanego przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej (CNBOP-PIB).

Wysokość Montażu Hydrantu Wewnętrznego

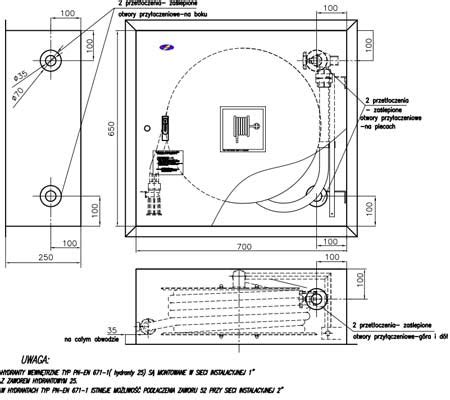

Wysokość montażu hydrantu wewnętrznego jest kluczowym aspektem jego prawidłowej instalacji. Zgodnie z przepisami, dolna krawędź szafki hydrantowej (a dokładniej oś zaworu hydrantowego) powinna znajdować się na wysokości minimum 1100 mm i maksymalnie 1350 mm od poziomu podłogi. Zawory odcinające hydrantów wewnętrznych oraz zawory 52 muszą być umieszczone na wysokości 1,35 ± 0,1 m.

Dla zapewnienia możliwości intensywnego czerpania wody, ciśnienie na zaworze hydrantowym powinno zapewniać wymaganą wydajność i mieścić się w określonych normach. Na przykład:

• Dla hydrantu 25: minimalna wydajność 60 l/min, ciśnienie dynamiczne 0,2-1,2 MPa.
• Dla hydrantu 33: minimalna wydajność 90 l/min, ciśnienie dynamiczne 0,2-0,7 MPa.
• Dla hydrantu 52: minimalna wydajność 150 l/min, ciśnienie dynamiczne 0,2-0,7 MPa.

Lokalizacja i Oznakowanie Hydrantów Wewnętrznych

Szafki hydrantowe muszą być rozmieszczone w miejscach, które gwarantują, że zasięg strumienia wody z hydrantu pokryje całą chronioną powierzchnię, a wąż dotrze do każdego punktu w strefie pożarowej. Szafka musi być dobrze widoczna, oznakowana piktogramem PN-EN ISO 7010 F011 oraz nie może być zastawiona żadnymi przedmiotami. Droga dojścia do niej musi być zawsze wolna.

W budynkach użyteczności publicznej, oprócz standardowego wyposażenia, kładzie się duży nacisk na estetykę i integrację z architekturą, co prowadzi do preferowania szafki hydrantowej wnękowej, która jest mniej widoczna. Kolor szafki musi być zgodny z wymogami (najczęściej czerwień lub jej odcień). W nowoczesnych biurowcach dopuszcza się warianty estetyczne, ale oznakowanie ppoż. jest nadal wymagane.

Normy i Certyfikacja

Kwestie techniczne związane z hydrantami wewnętrznymi są szczegółowo regulowane przez normy. Norma PN-EN 671-1/2 jest kluczowym dokumentem określającym wymagania dla hydrantów wewnętrznych. Część 1 dotyczy hydrantów z wężem półsztywnym (5), a część 2 hydrantów z wężem płasko składanym (3 i H52). Norma ta precyzuje maksymalne ciśnienie pracy, wydajność oraz parametry techniczne węża i zaworu.

W Polsce, kluczowe jest posiadanie świadectwa dopuszczenia wydanego przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej (CNBOP-PIB). Hydranty 25, 33 i 52 muszą posiadać Certyfikat Stałości Właściwości Użytkowych i być oznaczone znakiem CE.

Przeglądy i Konserwacja

Kompletna i sprawna ochrona przeciwpożarowa budynku to proces, który nie kończy się na samym montażu. Wymaga regularnych przeglądów (minimum raz na rok) oraz konserwacji sprzętu. Podczas przeglądu specjalista ocenia stan hydrantu, sprawdza, czy wąż jest prawidłowo zwojony, czy zawory działają poprawnie, a także czy ciśnienie wody jest odpowiednie. Prawidłowy montaż instalacji, w tym zachowanie właściwej wysokości montażu szafki hydrantowej i jej odpowiednie rozmieszczenie, jest zadaniem dla certyfikowanych specjalistów.

Podsumowanie Przepisów

Kluczowe akty prawne regulujące kwestie hydrantów przeciwpożarowych obejmują:

• Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Warto zaznaczyć, że artykuły mają charakter poglądowy, a szczegółowe wymogi powinny być zawsze weryfikowane w obowiązujących przepisach prawa i normach.
