Dobrze funkcjonujący komin to podstawa bezpieczeństwa, efektywności energetycznej i prawidłowego działania całej instalacji grzewczej przez dziesiątki lat. Kluczowe jest nie tylko odpowiednie jego wykonanie i dobór materiałów, ale także prawidłowe użytkowanie oraz zastosowanie odpowiednich akcesoriów, takich jak nasady kominowe.
Rola i Funkcje Komina w Systemie Grzewczym

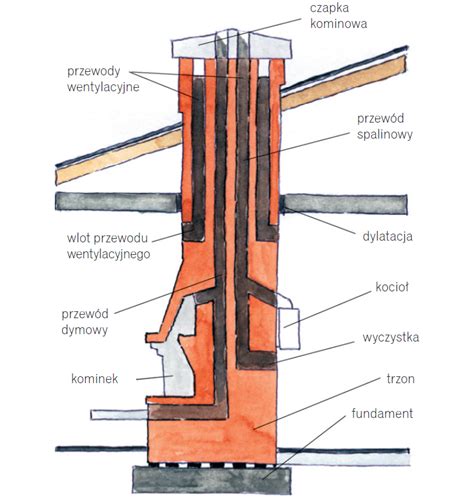

Komin pełni dwie zasadnicze funkcje, które są często niedoceniane w całościowym spojrzeniu na system grzewczy.
- Odprowadzanie dymu: To najbardziej oczywista funkcja komina. Dzięki różnicy ciśnień u dołu i na górze oraz różnicy temperatur, komin wytwarza ciąg, który skutecznie usuwa dym i spaliny na zewnątrz budynku.
- Doprowadzanie powietrza: Funkcja ta jest równie istotna, choć mniej intuicyjna. Do prawidłowego spalania paliwa niezbędny jest tlen zawarty w powietrzu. Komin, poprzez wytwarzanie ciągu, działa jak "silnik", zasysając powietrze potrzebne do procesu spalania. Przykładowo, do spalenia 1 kg drewna potrzeba aż 4,5 m³ powietrza. Jeżeli funkcja ta zostanie pominięta na etapie projektowania lub budowy komina, urządzenie grzewcze może nie działać prawidłowo.
Problemy z Ciągiem Kominowym i Ich Konsekwencje
Nieprawidłowy ciąg kominowy może prowadzić do poważnych problemów:
- Zbyt słaby komin: Komin zbyt niski lub o zbyt małym przekroju może pobierać niewystarczającą ilość powietrza. Skutkuje to nieefektywnym i nieekologicznym spalaniem paliwa w piecu lub kominku. Urządzenie grzeje słabo, a jednocześnie wytwarza więcej sadzy i popiołu.
- Zbyt duży komin: W sytuacji odwrotnej, gdy do zbyt dużego komina podłączymy urządzenie grzewcze o mniejszym zapotrzebowaniu na powietrze, paliwo będzie spalać się zbyt szybko, a wnętrze urządzenia dodatkowo wychładzać.
Zagrożenie Tlenkiem Węgla (Coadem)
Jedną z najgroźniejszych konsekwencji nieprawidłowego spalania jest wytwarzanie się tlenku węgla (CO), potocznie zwanego czadem. Tlenek węgla powstaje w wyniku spalania paliwa bez udziału dostatecznej ilości tlenu. Może powstawać w piecach i kominkach podłączonych do źle zaprojektowanych lub zbyt słabych kominów. Niewidoczny i bezwonny gaz jest zabójczy już w małych ilościach. Według oficjalnych statystyk straży pożarnej rocznie dochodzi do kilku tysięcy zatruć czadem, często o skutku śmiertelnym. Sprawna wentylacja i odpowiedni ciąg kominowy znacząco zwiększają bezpieczeństwo użytkowania instalacji.
Wprowadzenie do Nasad Kominowych
Nasady kominowe to niepozorne, ale bardzo ważne elementy montowane na szczycie kominów. W wielu przypadkach ich zainstalowanie jest niezbędne do utrzymania optymalnego ciągu w przewodzie kominowym. Odpowiedni ciąg kominowy jest warunkiem skutecznego odprowadzania spalin i zużytego powietrza na zewnątrz budynku, co najczęściej odbywa się w sposób grawitacyjny. Zapewnienie odpowiedniego ciągu kominowego i ochrona przed ciągiem wstecznym to podstawowa funkcja nasad kominowych. Dodatkowo, nasady kominowe zabezpieczają komin przed opadami atmosferycznymi i silnym wiatrem, które mogą zakłócać jego pracę.
Rodzaje Nasad Kominowych
Na rynku dostępnych jest kilka rodzajów nasad kominowych, które można podzielić ze względu na sposób działania.
Nasady Kominowe Stałe
Nasady kominowe stałe to urządzenia, które zawsze znajdują się w tym samym położeniu, ponieważ nie działają względem kierunku wiatru. Ich cechą charakterystyczną jest to, że wykorzystują energię kinetyczną wiatru do wytworzenia niezbędnego ciśnienia w ciągu kominowym. Są to najprostsze i najtańsze konstrukcje spośród dostępnych nasad kominowych, jednak ich wydajność jest znacznie niższa niż w przypadku nasad obrotowych.
Nasady Kominowe Obrotowe
Obrotowa nasada kominowa jest wprawiana w ruch za pomocą siły wiatru. Wyprofilowane łopatki wytłaczają powietrze z komina, tworząc podciśnienie. Im wiatr jest silniejszy, tym większe podciśnienie jest generowane, co odpowiada za zwiększenie i stabilizację ciągu, a także zapobiega powstawaniu ciągu wstecznego. Nasady obrotowe zapewniają dużo większą wydajność niż ich nieruchome odpowiedniki. Wykorzystując energię wiatru, generują podciśnienie, które szybko i bezproblemowo usuwa spaliny i dym. Dobrze sprawdzają się także na przewodach wentylacyjnych.
Zasada Działania Nasady Obrotowej
Nasada jest zaprojektowana tak, aby niezależnie od siły, kierunku i rodzaju wiatru, turbina obracała się jednokierunkowo, czyli zawsze w tę samą stronę. Wysokiej jakości nasady obrotowe wyposażone są w starannie wykonany i dobrze ułożyskowany układ obrotowy. Dzięki temu turbinę wprawia w ruch już niewielki powiew wiatru. Podczas obrotu turbina wytwarza podciśnienie w przewodzie wentylacyjnym i w ten sposób zwiększa ciąg kominowy. To z pozoru proste rozwiązanie gwarantuje wydajną i bezawaryjną pracę.
Nasady Kominowe Samonastawne (Typu „Strażak”)
Nasada kominowa samonastawna, potocznie nazywana „strażakiem”, zaliczana jest do najefektywniejszych pod względem wspomagania pracy komina i ochrony. Działa ona trochę jak żagiel, samoczynnie ustawiając się zgodnie z kierunkiem wiatru, wzmacniając tym samym ciąg. Nasada kominowa „strażak” może być stosowana w przewodach kominowych spalinowych i dymowych. Jest osadzona na podstawie wyposażonej w łożyska, która poddaje się ruchom wiatrów dzięki elementowi przypominającemu statecznik, fachowo nazywanym mieczem. Dzięki temu nasada w prosty sposób uniemożliwia odprowadzanie spalin na wprost wiatru, a poziome zakończenie nasady zapobiega także wiatrom opadającym. Działanie nasad samonastawnych powoduje powstawanie ciągu kominowego od strony zawietrznej, co zapobiega cofaniu się zużytego powietrza oraz spalin z powrotem do przewodu kominowego. Ponadto, nasady te charakteryzują się oryginalnym wyglądem, za który odpowiadają różne zakończenia.
Nasada kominowa „strażak” wykonana jest z wysokogatunkowej stali kwasoodpornej, co zapewnia jej odporność na działanie kwasów i korozję. Jest to rozwiązanie łączące prostotę z efektywnością, pasujące do kominów nowych i modernizowanych. Nasada kominowa służy do wzmocnienia ciągu kominowego oraz wentylacyjnego. Strażak kominowy zbudowany jest z dwóch elementów, a jego górna część jest zdejmowana, co znacznie ułatwia prace konserwacyjne i okresowe przeglądy przeprowadzane przez kominiarza. Producenci często oferują 3-letnią gwarancję na tego typu produkty.
Nasady Kominowe Hybrydowe
Odmianą nasady obrotowej jest nasada hybrydowa. Ten typ nasady jest dodatkowo wyposażony w bezszczotkowy silnik o małej mocy. Silnik ma na celu stabilizację pracy turbiny w przypadku, gdy siła wiatru jest zbyt mała. Takie rozwiązanie pozwala ustabilizować obroty, zapewniając równy poziom generowanego podciśnienia. Jest to przydatne na przykład w czasie niewielkiego wiatru, gdy obroty nasady są niewielkie, a z pomocą silnika można uzyskać lepszy ciąg.
Zastosowanie i Przeznaczenie Nasad Kominowych
Nasady kominowe, zwłaszcza obrotowe, są najczęściej montowane w dwóch przypadkach: aby poprawić działanie wentylacji grawitacyjnej lub ustabilizować ciąg w kominie. Są to urządzenia montowane na zakończeniach przewodów wentylacyjnych, a niektóre modele mogą być instalowane również na wylotach przewodów spalinowych opalanych olejem opałowym, gazem i drewnem (np. nasady Rotowent) lub wyłącznie gazem (np. nasady TUZ). Podstawowym zadaniem nasad na mechanizmie obrotowym jest wsparcie wentylacji grawitacyjnej. Osłaniają wylot i redukują ryzyko pojawienia się tzw. ciągu wstecznego, czyli wstecznego zasysania powietrza i spalin z powrotem do wentylacji. Wykorzystują dynamicznie siły wiatru do wspomagania ciągu w przewodzie kominowym.
Nasady kominowe mogą pełnić także inną funkcję. Wśród rozwiązań są także nasady kominowe wentylacyjne, wspierające prawidłową cyrkulację powietrza w domach. Choć nie ma to bezpośredniego wpływu na bezpieczeństwo domowników, może jednak znacznie poprawiać ich komfort, szczególnie w obszarach o silnych wiatrach lub warunkach sprzyjających powstawaniu ciągu wstecznego.
Dodatkowym zadaniem nasady kominowej, choć jest to raczej dodatkowy bonus, a nie jedno z głównych zastosowań, jest rola odstraszacza ptactwa i innych zwierząt. Nasady kominowe skutecznie odstraszają ptactwo i uniemożliwiają budowanie gniazd na kominach. Dzięki temu bezpieczni są nie tylko domownicy, ale także same ptaki, którym nie grozi niebezpieczna zadymka i zatrucie.
Kiedy Stosować Nasadę Kominową?

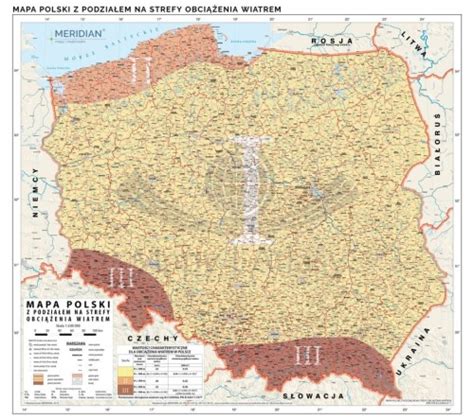

W Polsce występują różne strefy obciążenia wiatrem, od strefy I (większość kraju) do strefy III (górzyste obszary południa i wybrzeże). Zgodnie z § 143 ust. 1 rozporządzenia ministra infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie: „W budynkach usytuowanych w II i III strefie obciążenia wiatrem, określonych Polskimi Normami, należy stosować na przewodach dymowych i spalinowych nasady kominowe zabezpieczające przed odwróceniem ciągu (...)”. W przypadku I strefy obciążenia wiatrem stosowanie nasady kominowej jest opcjonalne, ale dla bezpieczeństwa warto w nią wyposażyć swój dom. Wymóg ten nie obowiązuje w przypadku palenisk i komór spalania z mechanicznym pobudzaniem wentylacji spalin, czyli wszystkich kotłów z wentylatorem wyciągowym, w tym wszystkich nowoczesnych kotłów gazowych z zamkniętą komorą spalania.
Dodatkowymi warunkami, które powinny skłaniać do montażu nasady kominowej, poza znajdowaniem się w II lub III strefie obciążenia wiatrem, są:
- Sytuacja, gdy wokół domu rosną wysokie drzewa lub w pobliżu mieszczą się wysokie budynki.
- Konstrukcja domu sprawia, że wylot komina znajduje się poniżej kalenicy dachu.
- Zastosowanie krótkiego przewodu do odprowadzania dymu lub spalin o niewielkim przekroju.
- Chęć poprawy wentylacji grawitacyjnej.
- Pojawienie się niezidentyfikowanych problemów z ciągiem kominowym.
Jak rozwiązać problemy z ciągiem kominowym?
Budowa i Materiały Nasad Kominowych
Nasada kominowa zawsze pracuje w dość trudnych warunkach i jest narażona na działanie czynników zewnętrznych, takich jak wiatr, deszcz i zmiany temperatur. Z tego względu tak ważne jest, aby była ona wykonana z najlepszej jakości materiałów. Również łożyska i nity powinny być dobierane bardzo starannie i pochodzić od sprawdzonych dostawców. Najczęściej nasady obrotowe produkowane są z blachy aluminiowej, a ich podstawy z blachy ocynkowanej. W przypadku przewodów wentylacyjnych stosuje się blachę ocynkowaną, natomiast do przewodów spalinowych i dymowych zalecana jest stal kwasoodporna.
| Typ nasady | Materiał wykonania (Wentylacja) | Materiał wykonania (Spaliny/Dym) |
|---|---|---|
| Stała | Blacha ocynkowana | Blacha ocynkowana |
| Obrotowa | Blacha aluminiowa | Stal kwasoodporna |
| Samonastawna („strażak”) | Blacha aluminiowa | Stal kwasoodporna |
| Hybrydowa | Blacha aluminiowa | Stal kwasoodporna |
Montaż i Dobór Nasady Kominowej

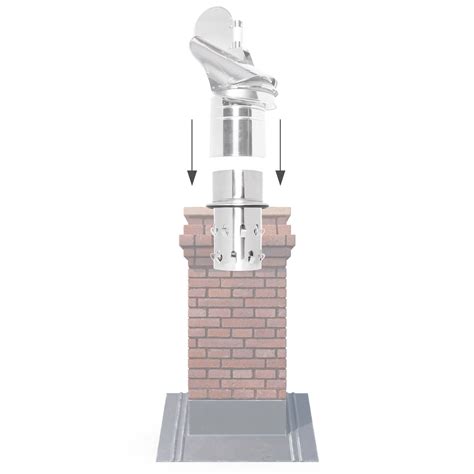

Montaż nasady kominowej obrotowej wykonywany jest na specjalnej podstawie. Warto zwrócić uwagę, czy producent gwarantuje dostęp do różnych typów podstaw, co eliminuje konieczność dokupowania adapterów czy przejściówek. Na przykład, firma DARCO oferuje 14 standaryzowanych podstaw (np. klasyczne kwadratowe, okrągłe z kołnierzem), które umożliwiają montaż nasady na każdym kominie. Dodatkowo, nasady wyposażone są w specjalne mechanizmy, które pozwalają na bezproblemowy dostęp do przewodu kominowego bez konieczności demontażu.
Odradza się samodzielny montaż nasady kominowej, jeżeli nie ma się doświadczenia w pracy z montażem dachów. W wielu przypadkach wymaga to wiercenia dziur w dachu, dlatego cała operacja powinna być przeprowadzona fachowo. W przypadku, gdy w jednym kominie umieszczonych jest kilka przewodów, każdy z nich należy wyposażyć w osobną nasadę.
Kryteria Doboru Nasady
- Rodzaj przewodu kominowego: Kluczowym kryterium jest, czy potrzebujemy nasady na zakończenie przewodu wentylacyjnego czy spalinowego. Od tego zależy konstrukcja i materiały, z jakich powinna być zbudowana nasada.
- Przeznaczenie budynku: Istotne jest również przeznaczenie danej nasady obrotowej - czy będzie montowana w budynku jedno- czy wielorodzinnym, a może w budynku przemysłowym. Na podstawie tych kryteriów można dobrać moc, wielkość i kształt nasady. Większe nasady kominowe mogą być stosowane w budynkach użyteczności publicznej lub przy zastosowaniach przemysłowych.
- Lokalizacja i warunki wiatrowe: W przypadku wyboru pomiędzy nasadami kominowymi obrotowymi lub samonastawnymi kluczowa jest lokalizacja domu. Jeśli znajduje się w strefie I obciążenia wiatrem, wybór nie ma aż tak dużego znaczenia, ponieważ obydwa rodzaje poradzą sobie z typowymi wiatrami. Dla strefy II oraz, w szczególności, III warto skłaniać się ku „strażakowi”, czyli nasadzie samonastawnej. Jest to rozwiązanie uważane za najbardziej efektywne, chroniące również lepiej przed opadami śniegu i deszczu.
Najczęściej montowana jest kulista turbina obrotowa. W przypadku, gdy przewody wentylacyjne są zlokalizowane bardzo blisko siebie, lepszym wyborem będzie turbina o wąskim przekroju, tzw. turbina wentylacyjna.
Rozmiary Nasad Kominowych
Wśród nasad kominowych można znaleźć szeroki zakres dostępnych szerokości, zaczynając od fi 60, a kończąc nawet na fi 500, co pozwala na dopasowanie do praktycznie każdej instalacji.
Alternatywy dla Nasady "Strażak"
W praktyce nasady typu „strażak” spełniają swoją funkcję szczególnie efektywnie na początku, w nowych, czystych kominach. Z czasem może dojść do zabrudzenia sadzą i pyłami z atmosfery, co utrudnia obracanie w kierunku wiatru. W skrajnych przypadkach, np. z powodu korozji, może dojść do całkowitego zablokowania mechanizmu obrotowego. Nieobracający się „strażak” nie tylko nie ustawi się zgodnie z kierunkiem wiatru, ale może zacząć dodatkowo „łapać” wiatr, zaburzając ciąg.
Zamiast tradycyjnego „strażaka” można rozważyć zastosowanie innych rozwiązań:
- Daszek Specjalny Poujoulat Ref.: To znacznie lepsza, bo prostsza i wydajniejsza alternatywa dla „strażaka”. Specjalnie zaprojektowana, opatentowana propozycja firmy Poujoulat poprawia i stabilizuje ciąg kominowy.
- Regulator Ciągu Ref.: To rozwiązanie sprawia, że kominek będzie dawał więcej ciepła i zużywał mniej drewna. Jego praca polega na mechanicznym wydmuchiwaniu powietrza i wzmaganiu jego przepływu. Co ważne, w momencie, kiedy urządzenie i komin są już nagrzane, regulator może zmniejszyć siłę nadmuchu. Urządzenie na bieżąco reguluje ciąg kominowy, czego efektem jest spokojne spalanie i dobre ogrzewanie.
Konserwacja
Nasada kominowa stanowi część systemu kominowego i powinna być regularnie kontrolowana przez kominiarza podczas okresowego przeglądu. Prawidłowa konserwacja zapewnia długotrwałą i bezawaryjną pracę.
