Nasadki strażackie hydrantowe Storz z gwintem to fundamentalny element wyposażenia każdego systemu hydrantowego, umożliwiający szybkie i sprawne podłączenie węży strażackich. Ich niezawodność i uniwersalność sprawiają, że są powszechnie stosowane zarówno w jednostkach straży pożarnej, jak i w instalacjach przemysłowych oraz budynkach użyteczności publicznej.
Charakterystyka i Zalety Złączy Storz
Nasadki Storz z gwintem zyskały status standardu w straży pożarnej z wielu powodów. Ich konstrukcja i właściwości zapewniają wysoką efektywność i bezpieczeństwo w krytycznych sytuacjach.
Symetryczna Konstrukcja i Szybkość Połączenia
Złącza zaczepowe symetryczne charakteryzują się przede wszystkim symetryczną budową części przyłączeniowych. W praktyce oznacza to, że obie łączone części w danym złączu (czyli jego wtyk i gniazdko) są takie same. Taka symetryczna konstrukcja umożliwia szybkie i łatwe łączenie węży niezależnie od orientacji złącza. W sytuacjach stresowych, gdzie liczy się każda sekunda, możliwość podłączenia węża bez konieczności sprawdzania, która strona pasuje do której, jest nieoceniona. Połączenie wykonane przy pomocy tego typu złączy jest bardzo szybkie i dosyć proste: wystarczy przyłożyć do siebie obie części, a następnie docisnąć. Do całkowitego połączenia niezbędna jest jedynie 1/4 obrotu. System łączenia „na zatrzask” pozwala na błyskawiczne połączenie dwóch węży, co jest szczególnie ważne w sytuacjach, gdy ogień szybko się rozprzestrzenia.
Wytrzymałość i Niezawodność
Nasady Storz charakteryzują się wysoką wytrzymałością i odpornością na uszkodzenia mechaniczne. Wykonane z wysokiej jakości materiałów, takich jak aluminium lub mosiądz, są w stanie wytrzymać ekstremalne warunki panujące podczas akcji gaśniczych, w tym wysokie ciśnienie wody oraz kontakt z różnego rodzaju substancjami chemicznymi. Ich solidna konstrukcja gwarantuje niezawodność i długą żywotność, co przekłada się na niższe koszty eksploatacji i większe bezpieczeństwo strażaków. Dodatkowo, złącza te charakteryzują się dosyć dużą i niezaburzoną średnicą przelotu, a także bardzo małą wrażliwością na różnego rodzaju zanieczyszczenia oraz urazy mechaniczne.
Szczelność i Efektywność
Efektywność akcji gaśniczych w dużej mierze zależy od szybkości i sprawności podłączenia węży do hydrantów i pomp. Nasady Storz, dzięki swojej konstrukcji, minimalizują czas potrzebny na to zadanie. Ponadto, nasady Storz zapewniają szczelne i bezpieczne połączenie, eliminując ryzyko wycieków wody pod ciśnieniem. Precyzyjne wykonanie i wysoka jakość uszczelnień gwarantują, że woda będzie dostarczana do miejsca pożaru bez strat, co zwiększa skuteczność gaśniczą.
Historia i Rozwój Standardu Storz
Na rynku istnieje wiele typów złączy zaczepowych symetrycznych. Złącza zaczepowe symetryczne STORZ zostały zaprojektowane w roku 1882 przez Carla Augusta Guido Storza, niemieckiego inżyniera i wynalazcę z Frankfurtu nad Menem. Opatentowane zostały natomiast w roku 1890 w Szwajcarii. Bardzo szybko rozpowszechniły się w wielu europejskich krajach jako standardowe złącze wykorzystywane do węży i armatury strażackiej, z tego właśnie powodu nazywane są złączami strażackimi, ale też złączami (czy nasadami) hydrantowymi.
Obecnie, Storz to standardowy typ złączy wykorzystywanych między innymi w Portugalii, Danii, Niemczech, Austrii, Szwajcarii, Szwecji, Holandii, Izraelu czy Grecji. Są także w powszechnym użyciu w Australii i Stanach Zjednoczonych oraz naturalnie w Polsce.
Zastosowanie Złączy Storz
Złącza zaczepowe nazywane są potocznie złączami strażackimi, gdyż głównie jako złącza strażackie się rozwinęły, stosowane do węży i hydrantów przeciwpożarowych. Jednak ich zastosowanie wykracza daleko poza pierwotne przeznaczenie.
Zastosowania Strażackie i Hydrantowe
Dostępność różnych rozmiarów i typów nasad Storz z gwintem pozwala na dopasowanie ich do różnych systemów hydrantowych i węży, co zwiększa elastyczność i uniwersalność sprzętu strażackiego. Przykładem jest nasada strażacka 52 mm o średnicy 2″ z gwintem zewnętrznym, która przeznaczona jest do łączenia pomp z wężami tłocznymi w systemach hydrotechnicznych oraz odwadniających. Konstrukcja w formie szybkozłącza umożliwia szybkie podpięcie i odpięcie węża podczas pracy.
Szerokie Zastosowania Przemysłowe
Złącza tego typu znajdują także szerokie zastosowanie w przemyśle - używane są zazwyczaj w różnych instalacjach przesyłu wody i innych substancji płynnych, a także do materiałów stałych (sypkich). Złącza Storz z powodzeniem zastępują połączenia gwintowane. Cieszą się niesłabnącą i zasłużoną popularnością, głównie ze względu na szerokie zastosowanie, znacznie wykraczające poza wykorzystanie przy aparaturze strażackiej. Obecnie znajdują szerokie zastosowanie jako złącza ogólno-przemysłowe, wykorzystywane między innymi w:
- przemyśle chemicznym
- przemyśle spożywczym
- budownictwie
- rolnictwie
- różnego rodzaju systemach nawadniania
- do przewożenia ścieków
- w autocysternach do przewozu materiałów sypkich i wielu innych.
Sieć energetyczna. Jak działa i czym jest rozłącznik?
Materiały i Wykonanie
Złącza Storz produkowane są z różnych materiałów, co pozwala na ich dopasowanie do specyficznych wymagań i warunków pracy.
Rodzaje Materiałów
Złącza Storz są zwykle wykonane z mosiądzu lub aluminium. Możliwe jest również wykonanie ze stali szlachetnej (SS) lub w konfiguracjach mieszanych. Najpopularniejsze złącza Storz wykonane są z aluminium.
Metody Produkcji
Złącza mogą być wytwarzane przez odlewanie do ogólnych połączeń wężowych i zastosowań niskociśnieniowych (ciśnienie robocze 6 bar). Wersja odlewana jest ekonomiczna i wykorzystywana do prostych, mniej odpowiedzialnych zastosowań. Jednakże do gaszenia pożaru lepiej jest stosować odkuwki, aby zagwarantować bezpieczeństwo i trwałość sprzęgła. Złącza odkuwane charakteryzują się wyższym ciśnieniem roboczym (do 16 bar) oraz większą wytrzymałością w porównaniu do złącz odlewanych, które mogą posiadać potencjalne wady odlewnicze. Złącza zaczepowe Storz z aluminium mogą być produkowane metodą odlewania lub też kucia.
Rodzaje i Warianty Złączy Storz
Standardowe złącze Storz posiada dwa zaczepy. Mogą one być umieszczone na specjalnej obrotowej nasadzie, która jest nałożona na końcówkę od węża i następnie zabezpieczona pierścieniem z drutu, bądź też na stałej nasadzie z gwintem, która jest nakręcona na gwint instalacji rurowej (na przykład hydrantu).
Do szerokiego asortymentu złączy zaczepowych symetrycznych Storz zaliczyć można wiele wariantów, w tym:
- Złącza zaczepowe Storz z króćcem do węża w wersji tłocznej
- Złącza zaczepowe Storz z króćcem do węża w wersji ssąco-tłocznej
- Złącza zaczepowe Storz z gwintem wewnętrznym
- Złącza zaczepowe Storz z gwintem zewnętrznym
- Złącza zaczepowe Storz z gwintem wewnętrznym obrotowe
- Złącza zaczepowe Storz z gwintem zewnętrznym obrotowe
- Złącza zaczepowe Storz z króćcem do węży z tworzyw sztucznych
- Złącza zaczepowe Storz z króćcem do węża pod obejmy skorupowe
- Złącza zaczepowe Storz zamykające
- Końcówki do węży strażackich, łączniki do węży, zaślepki
- Adaptery kołnierzowe, adaptery z gwintem BSB, redukcje, złącza obrotowe
- Złączki z gwintem BSP do budowy adapterów i redukcji
- Klucze hakowe Storz
Określanie Rozmiarów i Kompatybilność

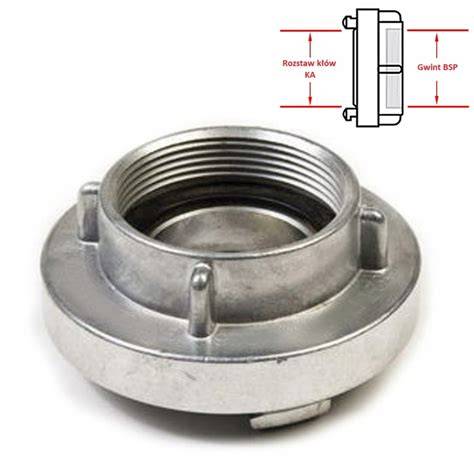

Rozmiar danego złącza określany jest na podstawie rozstawu zaczepów. Rozmiar złączy zaczepowych Storz może być określony na dwa sposoby: tradycyjnym oznaczeniem związanym ze średnicą nominalną węża (np. 52-B) lub rozstawem wewnętrznym zaczepów. Przykładowe rozmiary złączy z gwintem zewnętrznym (GZ) to:
- Złącze GZ 1"
- Złącze GZ 2"
- Złącze GZ 3"
- Złącze GZ 4"
- Złącze GZ 4 1/2"
Aby połączyć ze sobą dwa złącza Storz, konieczne jest dobranie ich w taki sposób, aby miały one taki sam rozstaw zaczepów. W sytuacji, gdy nie jest to możliwe i konieczne jest połączenie złączy o różnych rozstawach zaczepów, niezbędne jest użycie złącza redukcyjnego. Należy jednak pamiętać, że można łączyć jedynie elementy o jednakowym rozstawie zaczepów. Złącza mogą pracować na podciśnienie i ciśnienie do 16 bar, umożliwiając przesyłanie różnych mediów płynnych i sypkich.
Uszczelnienia w Złączach Storz
Prawidłowe uszczelnienie jest kluczowe dla efektywności i bezpieczeństwa złączy Storz. Stosuje się różne materiały uszczelniające, zależnie od zastosowania i wymaganych właściwości.
Guma NBR (Kauczuk Akrylonitrylo-Butadienowy)
Guma NBR, zwana także gumą olejoodporną, to bardzo popularny i często wykorzystywany materiał gumowy. Stosowana jest do wyrobu różnego rodzaju podkładek oraz uszczelek pracujących statycznie w stanie nierozciągniętym, a także innych elementów w pompach. Guma NBR bardzo dobrze sprawdza się w niesprzyjających warunkach, takich jak ścisk i wysokie ciśnienia pracy. Złącza aluminiowe standardowo wyposażone są w uszczelki z białej gumy NBR, natomiast złącza wykonane z mosiądzu często posiadają uszczelki z czarnej gumy NBR, wykorzystywane przede wszystkim w przemyśle stoczniowym.
Guma Viton (Kauczuk Fluorowy)
Guma Viton to kauczuk fluorowy, kopolimer monomerów. Produkty z Vitonu charakteryzują się bardzo dużą odpornością cieplną i chemiczną. Dodatkowo, ze względu na zawartość fluoru, są one niepalne. Na bazie Vitonu powstają uszczelnienia wyróżniające się stabilnością wymiarów i właściwościami samosmarującymi. Viton jest materiałem odpornym na próżnię, promieniowanie UV, ozon, oleje i smary mineralne, węglowodory aromatyczne i alifatyczne, kwasy nieorganiczne (siarkowy, fosforowy, solny i azotowy) oraz trudnopalne ciecze hydrauliczne na bazie fosforoestrów i węglowodorów chlorowanych (HSC). Guma Viton wykorzystywana jest z powodzeniem w różnych gałęziach przemysłu, między innymi w elektrowniach węglowych, gazowych, olejowych, petrochemicznych i atomowych. Złącza ze stali nierdzewnej często są wyposażone w uszczelki z Vitonu.
Guma EPDM (Kauczuk Etyleno-Propyleno-Dienowy)
Guma EPDM to syntetyczny kauczuk z rodziny elastomerów. W jego składzie znajduje się membrana (etyleno-propyleno-dienowego-monomer) oraz sadza techniczna, ił, olej techniczny, siarka i stabilizatory. Materiał powstaje w wyniku wulkanizacji.
Silikony
Silikony to syntetyczne polimery krzemoorganiczne, w których wszystkie atomy krzemu połączone są z grupami alkilowymi (najczęściej metylowymi lub etylowymi) lub arylowymi (zwykle fenylowymi). Do ich podstawowych właściwości zaliczyć można niepalność, odporność termiczną i chemiczną, odporność na promieniowanie ultrafioletowe oraz dobrą elektroizolacyjność i smarność. Silikony mają bardzo szerokie zastosowanie, również jako materiały uszczelniające.
Typy Uszczelek ze Względu na Zastosowanie
Asortyment uszczelek do złączy Storz jest bogaty i obejmuje:
- Uszczelki do złączy tłoczonych:
- uszczelka do złączy Storz z gumy NBR w kolorze czarnym
- uszczelka do złączy Storz z gumy NBR w kolorze białym
- uszczelka do złączy Storz z Vitonu (gumy fluorowej)
- uszczelka do złączy Storz z dopuszczeniem KTW do wody pitnej w kolorze białym
- Uszczelki do złączy ssąco-tłocznych:
- uszczelka do złączy Storz z gumy NBR w kolorze czarnym
- uszczelka do złączy Storz z gumy NBR w kolorze białym
- uszczelka do złączy Storz z gumy EPDM
- uszczelka do złączy Storz z silikonu
- uszczelka do złączy Storz z Vitonu (gumy fluorowej)
- uszczelka do złączy Storz z dopuszczeniem KTW do wody pitnej w kolorze białym
