W obliczu dynamicznego rozwoju sektora energetycznego, rosnącego udziału odnawialnych źródeł energii (OZE) oraz starzejącej się infrastruktury, zarządzanie obciążeniami linii przesyłowych staje się kluczowym wyzwaniem dla operatorów systemów przesyłowych (OSP) i dystrybucyjnych (OSD). Poszukują oni innowacyjnych rozwiązań, aby zwiększyć przepustowość istniejących sieci bez konieczności ponoszenia kosztownych i czasochłonnych inwestycji liniowych. Jednym z takich narzędzi jest Dynamic Line Rating (DLR), czyli dynamiczna obciążalność linii przesyłowych.
Statyczna a Dynamiczna Obciążalność Linii (SLR vs. DLR)
Tradycyjne podejście do wyznaczania obciążalności linii opiera się na statycznych, konserwatywnych założeniach, które nie zawsze odzwierciedlają rzeczywiste warunki pracy sieci. Dynamiczna obciążalność linii stanowi odpowiedź na te ograniczenia, oferując bardziej elastyczne i efektywne metody zarządzania.
Statyczna Obciążalność Linii (SLR)
Klasyczna, statyczna obciążalność linii (Static Line Rating - SLR) wyznaczana jest na podstawie konserwatywnych założeń co do warunków pogodowych. Przyjmuje się pesymistyczne parametry otoczenia, takie jak wysoka temperatura otoczenia (np. +35°C), niska prędkość wiatru (np. 0,5 m/s prostopadle do linii) i określone nasłonecznienie. Takie podejście gwarantuje bezpieczeństwo eksploatacji, ale nie wykorzystuje pełnego potencjału infrastruktury, ponieważ w praktyce takie warunki występują rzadko. Przez większość czasu przewody są intensywnie chłodzone przez wiatr i niższą temperaturę powietrza.
Dynamiczna Obciążalność Linii (DLR)
Dynamic Line Rating (DLR) polega na wyznaczaniu dopuszczalnego obciążenia linii na podstawie aktualnych i prognozowanych warunków pogodowych oraz stanu przewodu, zamiast przyjmowania stałych, konserwatywnych założeń. Podstawą DLR jest bilans cieplny przewodu: ilość ciepła generowanego przez przepływ prądu (straty Joule’a) musi być zrównoważona przez oddawanie ciepła poprzez konwekcję (głównie wiatr), promieniowanie oraz w mniejszym stopniu przewodzenie do osprzętu. Obciążalność prądowa jest więc funkcją m.in. prędkości i kierunku wiatru, temperatury powietrza, nasłonecznienia, właściwości powierzchni przewodu oraz dopuszczalnej temperatury roboczej żyły. System DLR mierzy m.in. temperaturę przewodu, prędkość wiatru i temperaturę powietrza, a następnie oblicza maksymalny prąd, który nie spowoduje przekroczenia dopuszczalnej temperatury i zwisu.
Obliczenia dynamicznej obciążalności oparte są na standardach, takich jak IEEE 738 czy CIGRE, które opisują równania bilansu cieplnego przewodów. W praktycznych implementacjach stosuje się zarówno modele deterministyczne, jak i probabilistyczne, uwzględniające zmienność i niepewność prognoz pogody. Wdrożenie dynamicznej obciążalności linii przesyłowych wymaga rozbudowy infrastruktury pomiarowej, komunikacyjnej i obliczeniowej, w tym czujników temperatury przewodów (montowanych bezpośrednio na przewodach lub pośrednio, np. systemy pomiaru zwisu i ugięcia przewodów) oraz zaawansowanych systemów obserwacji satelitarnej i radarowej.
Korzyści i Zastosowanie Dynamicznej Obciążalności Linii
Wdrożenie DLR generuje szereg wymiernych korzyści ekonomicznych i operacyjnych, przyczyniając się do zwiększenia efektywności i bezpieczeństwa sieci.
- Zwiększenie dostępnej przepustowości: Najczęściej podkreślaną korzyścią z DLR jest zwiększenie dostępnej przepustowości linii o kilkanaście do kilkudziesięciu procent bez konieczności natychmiastowej rozbudowy, co pozwala odroczyć lub ograniczyć kosztowne inwestycje w nowe linie przesyłowe i dystrybucyjne.
- Optymalizacja rozpływów mocy: DLR umożliwia optymalizowanie rozpływów mocy w sieci w warunkach rynkowych, redukując straty przychodów związane z koniecznością redukcji generacji OZE z powodu ograniczeń sieciowych.
- Wsparcie integracji OZE: DLR jest silnie powiązany z rozwojem OZE, ponieważ wysokie generacje wiatrowe i słoneczne często występują przy warunkach atmosferycznych sprzyjających chłodzeniu linii. System DLR pozwala na efektywniejsze wykorzystanie mocy farm wiatrowych i fotowoltaicznych, zwiększając jednocześnie zdolność przesyłową linii.
- Zastosowanie w sieciach dystrybucyjnych: DLR nie jest zarezerwowany wyłącznie dla sieci przesyłowych. W sieciach dystrybucyjnych średniego (SN) i niskiego napięcia (nn), rosnące nasycenie źródłami rozproszonymi, magazynami energii i ładowarkami pojazdów elektrycznych powoduje potrzebę bardziej elastycznego zarządzania obciążeniem linii. OSD mogą wykorzystywać DLR do krótkoterminowego zwiększania zdolności przyłączania OZE, zarządzania obciążeniem w upalne dni, a także do lepszego planowania remontów i rekonfiguracji sieci.
- Bezpieczeństwo: Dynamic Line Rating jest projektowany tak, aby zachować co najmniej ten sam poziom bezpieczeństwa, co tradycyjna statyczna obciążalność linii. Modele termiczne opierają się na uznanych standardach, a systemy DLR wyposażone są w liczne mechanizmy zabezpieczające, takie jak redundancja czujników, weryfikacja danych czy automatyczne przejście na wartości statyczne w razie problemów pomiarowych. Dodatkowo operatorzy najczęściej stosują marginesy bezpieczeństwa w obliczaniu dynamicznej obciążalności.
Wyzwania we Wdrażaniu DLR
Pomimo licznych zalet, wdrożenie Dynamic Line Rating wiąże się z szeregiem wyzwań technicznych, regulacyjnych i organizacyjnych. Istotną barierą jest również konieczność edukacji personelu i budowania zaufania do nowych narzędzi.
- Infrastruktura: Wdrożenie DLR wymaga instalacji czujników temperatury przewodów, stacji meteorologicznych lub integracji z modelami pogodowymi, a także infrastruktury telekomunikacyjnej do przesyłu danych w czasie zbliżonym do rzeczywistego. Niezbędny jest również moduł obliczeniowy zintegrowany z systemami SCADA/EMS lub DMS, który będzie przeliczał dynamiczną obciążalność linii.
- Jakość prognoz: Skuteczność dynamicznej obciążalności linii zależy od jakości prognoz meteorologicznych oraz ich integracji z systemami planistycznymi. System DLR generuje zarówno wartości w czasie bieżącym (real-time rating), jak i prognozy obciążalności na horyzont od kilku godzin do kilku dni.
- Ramy regulacyjne i normy techniczne: Dla szerokiego upowszechnienia dynamicznej obciążalności linii konieczne jest dostosowanie ram regulacyjnych oraz norm technicznych. Regulatorzy często wymagają, aby limity obciążalności stosowane w planowaniu i eksploatacji były jasno zdefiniowane, powtarzalne i oparte na uznanych standardach.
- Cyberbezpieczeństwo: Bezpieczeństwo obejmuje także aspekty cyberbezpieczeństwa: system DLR, podobnie jak inne elementy infrastruktury krytycznej, musi być chroniony przed nieautoryzowanym dostępem, manipulacją danymi i atakami typu ransomware.

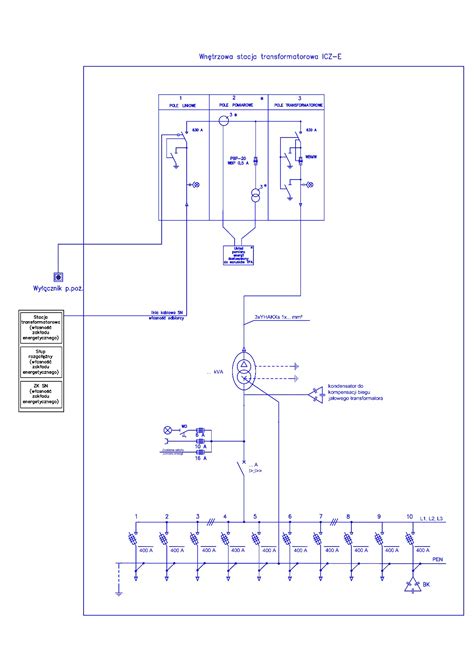

Linie Bezpośrednie a Obciążenie Sieci Publicznej
Linie bezpośrednie stanowią alternatywny sposób dostarczania energii, który wpływa na sposób zarządzania obciążeniem sieci publicznej, umożliwiając ominięcie jej w określonych przypadkach.
Jak wskazuje Prezes Urzędu Regulacji Energetyki w opublikowanym w kwietniu 2024 r. Sprawozdaniu z działalności za 2023 r., linia bezpośrednia pozwala na łączenie wytwórców energii elektrycznej oraz jej konsumentów z pominięciem publicznej sieci dystrybucyjnej. Zgodnie z art. 2 pkt 41 Dyrektywy Parlamentu Europejskiego i Rady (UE) 2019/944 z dnia 5 czerwca 2019 r., linia bezpośrednia to linia elektroenergetyczna łącząca wydzielone miejsce wytwarzania z wydzielonym odbiorcą lub linię elektroenergetyczną łączącą wytwórcę z przedsiębiorstwem dostarczającym energię elektryczną w celu bezpośrednich dostaw energii do ich własnych obiektów, podmiotów zależnych i odbiorców.
Ostatecznie przyjęta przez Sejm ustawa z dnia 28 lipca 2023 r. o zmianie ustawy - Prawo energetyczne oraz niektórych innych ustaw (która weszła w życie 7 września 2023 r.) dodała następujące definicje w art. 3 Prawa energetycznego:
- „linia bezpośrednia” - linia elektroenergetyczna łącząca wydzieloną jednostkę wytwórczą z wydzielonym odbiorcą, w celu bezpośredniego dostarczania energii elektrycznej do tego odbiorcy, lub linia elektroenergetyczna łącząca jednostkę wytwórczą z przedsiębiorstwem energetycznym innym niż wytwarzające energię elektryczną w tej jednostce, wykonującym działalność gospodarczą w zakresie obrotu energią elektryczną, w celu bezpośredniego dostarczenia energii elektrycznej do ich własnych obiektów, w tym urządzeń lub instalacji, podmiotów będących ich jednostkami podporządkowanymi w rozumieniu art. 3 ust. 1 pkt 42 ustawy z dnia 29 września 1994 r. o rachunkowości.
- „wydzielony odbiorca” - odbiorca, który nie jest przyłączony do sieci elektroenergetycznej lub jest przyłączony do sieci elektroenergetycznej w sposób uniemożliwiający wprowadzanie energii elektrycznej wytworzonej w wydzielonej jednostce wytwórczej do tej sieci, lub spełnia warunki, wymagania techniczne i obowiązki, o których mowa w art. 7aa ust. 2.
Budowa linii bezpośredniej ma przede wszystkim przysłużyć się rozwojowi energetyki rozproszonej oraz stanowić zachętę do inwestowania w nieduże jednostki wytwórcze oparte przede wszystkim na odnawialnej energii, które będą zasilały lokalnie obiekty. Intencją ustawodawcy jest rozwiązanie występujących dotychczas wątpliwości interpretacyjnych, co do funkcji oraz roli linii bezpośredniej w krajowym systemie elektroenergetycznym. Powyższe ma sprzyjać poprawie konkurencyjności podmiotów na rynku, poprzez zapewnienie alternatywnego źródła dostaw energii oraz realnej możliwości obniżenia kosztów prowadzonej działalności gospodarczej.
Zmiany w Procesie Uruchamiania Linii Bezpośrednich
Uruchamianie linii bezpośrednich od 7 września 2023 r. jest możliwe bez konieczności uzyskiwania zgody Prezesa URE w formie decyzji administracyjnej (ustawa z dnia 28 lipca 2023 r. skreśliła odpowiednie zapisy w art. 7a ust. 3 Prawa energetycznego). Wymaga się jednak złożenia oświadczenia podmiotu ubiegającego się o budowę linii bezpośredniej lub podmiotu posiadającego tytuł prawny do linii bezpośredniej, że w przypadku planowanych lub istniejących urządzeń lub instalacji nie jest możliwe wprowadzanie energii elektrycznej dostarczanej linią bezpośrednią do sieci dystrybucyjnej lub przesyłowej. Ustawa przewiduje, iż wymagania w zakresie m.in. sposobu zapewnienia braku możliwości wyprowadzania energii elektrycznej wytworzonej w wydzielonej jednostce wytwórczej do sieci operatora, powinny być zawarte w instrukcjach sieci przesyłowej oraz dystrybucyjnej.
Pobieranie energii elektrycznej za pomocą linii bezpośredniej nie ogranicza prawa odbiorcy do przyłączenia się do sieci elektroenergetycznej i pobierania energii elektrycznej z tej sieci, o ile jego urządzenia lub instalacje uniemożliwiają wprowadzanie energii elektrycznej dostarczanej linią bezpośrednią do sieci dystrybucyjnej lub przesyłowej, do której odbiorca planuje się przyłączyć.
Opłata Solidarnościowa
Wydzielony odbiorca (z wyjątkiem wydzielonego odbiorcy nieprzyłączonego do sieci elektroenergetycznej) albo przedsiębiorstwo energetyczne wykonujące działalność gospodarczą w zakresie obrotu energią elektryczną, do którego energia elektryczna jest dostarczana z jednostki wytwórczej linią bezpośrednią, będą zobowiązani do wnoszenia specjalnych opłat (tzw. opłata solidarnościowa). Zgodnie z art. 7aa ust. 4 ustawy z dnia 28 lipca 2023 r., jest to opłata odpowiadająca udziałowi tego podmiotu w kosztach stałych za przesyłanie lub dystrybucję energii elektrycznej, w części niepokrytej innymi składnikami taryfy. Zwolnione z obowiązku ponoszenia tej opłaty są linie bezpośrednie o mocy zainstalowanej nie większej niż 2 MW. Wysokość i sposób obliczania opłaty solidarnościowej do dnia wejścia w życie stosownych przepisów wykonawczych określona jest w art. 34 ww. ustawy.
Przepisy Przejściowe
Zgodnie z art. 20 ustawy z dnia 28 lipca 2023 r., do linii bezpośrednich, wydzielonych jednostek wytwórczych i jednostek wytwórczych bezpośrednio dostarczających energię elektryczną za pośrednictwem linii bezpośredniej, które pierwszy raz dostarczyły lub wytworzyły energię elektryczną przed dniem wejścia w życie tej ustawy, stosuje się przepisy dotychczasowe. Nowe przepisy mają zastosowanie do tych, które uruchomiono w dniu lub po dniu wejścia w życie ustawy.
Zarządzanie Obciążeniem i Unikanie Ograniczeń Generacji (Curtailment)
Ograniczenia generacji energii elektrycznej (tzw. curtailment) są realnym problemem w systemach energetycznych z wysokim udziałem OZE. Istnieje kilka możliwości ograniczenia lub całkowitego wyeliminowania tych ograniczeń, co bezpośrednio wpływa na zarządzanie obciążeniem linii przesyłowych.
Rozbudowa Sieci Elektroenergetycznej
Najbardziej oczywistą opcją jest rozbudowa sieci elektroenergetycznej w celu zwiększenia możliwości transportowania nadmiaru energii. Dodawanie linii energetycznych lub rozbudowa istniejących jest efektywne na dłuższą metę, ale ma dwie wady: jest kosztowna i wymaga lat na wprowadzenie w życie.
Magazynowanie Energii On-site
Innym sposobem na uniknięcie strat energii jest jej wykorzystanie na miejscu, gdy nie może być przesłana przez sieć. Energia elektryczna z farmy wiatrowej lub słonecznej może zostać pobrana przez baterię lub elektrolizer. Bateria magazynuje energię i umożliwia jej wykorzystanie w późniejszym terminie, z kolei elektrolizer pobiera ją, a następnie wykorzystuje do produkcji wodoru. Ta opcja szybciej zmniejsza konieczność stosowania ograniczeń generacji energii z OZE, jednakże jej ograniczeniem ekonomicznym jest niska ilość godzin pracy (tylko w przypadku nadmiaru energii elektrycznej), co utrudnia uzyskanie zwrotu z inwestycji.
Inteligentne Zarządzanie Siecią Energetyczną
Inteligentniejsze zarządzanie siecią i jej elementami to trzecia możliwość uniknięcia lub przynajmniej zmniejszenia ilości ograniczeń. W wielu przypadkach operatorzy sieci mogą ograniczyć wytwarzanie energii ze źródeł konwencjonalnych lub innych źródeł sterowalnych. Mogą również zwiększyć zużycie energii w biznesie i domach poprzez krajowe i/lub lokalne programy odpowiedzi strony popytowej lub poprzez taryfy strefowe. Istnieje także możliwość wykorzystania istniejących możliwości zdecentralizowanego magazynowania energii, np. za pomocą pojazdów elektrycznych lub przydomowych magazynów energii w krótkim czasie.
W kontekście zarządzania obciążeniem, istotne są również mechanizmy aktywnego uczestnictwa odbiorców, np. poprzez Obiekty Redukcji (ORed). Instrukcje Ruchu i Eksploatacji Sieci Przesyłowej (IRiESP) oraz Instrukcje Ruchu i Eksploatacji Sieci Dystrybucyjnych (IRiESD) zawierają przepisy szczegółowe dotyczące procesu certyfikowania takich obiektów. OSD weryfikuje, czy odbiorca w ORed spełnia kryteria w zakresie wydania Certyfikatu, a następnie OSDp rejestruje otrzymany Certyfikat w systemie informatycznym OSP. Aktywacja Certyfikatu pozwala odbiorcy na uczestnictwo w świadczeniu usług bilansujących, takich jak IRP lub IZP, co pozwala na elastyczne reagowanie na zapotrzebowanie i dostępność energii, redukując obciążenie sieci.
Aktualne Informacje OSP: Przykład Ograniczeń Zdolności Przesyłowych
Przykładem bieżących działań operatorów systemów przesyłowych w zarządzaniu obciążeniem jest komunikat Polskich Sieci Elektroenergetycznych (PSE S.A.) dotyczący połączenia międzysystemowego.
W dniu 15 września 2023 r. OSP poinformowało o ograniczeniu zdolności przesyłowej na połączeniu SwePol Link. Zdolność przesyłowa w obu kierunkach została ograniczona do 490 MW ze względu na aspekty techniczne funkcjonowania łącza. Tego typu komunikaty są kluczowe dla uczestników rynku energii, ponieważ wpływają na możliwości handlu transgranicznego i lokalne warunki obciążeniowe sieci.
