Hydranty przeciwpożarowe stanowią najważniejszy element sieci pożarniczej, będąc kluczowym zabezpieczeniem w przypadku wybuchu pożaru. Umożliwiają one proces gaszenia ognia oraz efektywne ograniczenie jego rozprzestrzeniania. Ze względu na miejsce występowania, urządzenia te można podzielić na hydranty zewnętrzne i wewnętrzne.
Hydranty Zewnętrzne
Funkcja i Rodzaje Hydrantów Zewnętrznych
Hydrant zewnętrzny to urządzenie umieszczone na sieci wodociągowej, którego głównym zadaniem jest dostarczanie wody do celów gaśniczych. Umożliwia on podłączenie wozów strażackich do źródła wody i jest bezpośrednio połączony z miejską siecią wodociągową, zapewniając stały dostęp do zasobów wody. W przypadku długotrwałych działań, gdy zbiorniki wozów strażackich są ograniczone, szybkie podpięcie do hydrantu zewnętrznego jest kluczowe dla skutecznego gaszenia pożaru.
Hydranty zewnętrzne zazwyczaj dzielą się na:

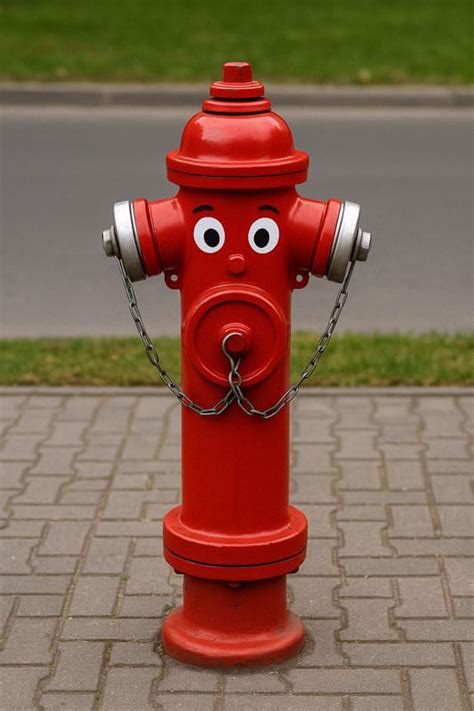

- Hydranty nadziemne: Umieszczone nad ziemią, w kształcie kolumny, często w kolorze czerwonym, czarnym lub szarym. Posiadają zamknięty zawór hydrantowy, otwierany specjalnym kluczem. Są łatwiejsze do zlokalizowania i szybsze w użyciu, gdyż nie wymagają dodatkowego sprzętu do podłączenia.
- Hydranty podziemne: Cała konstrukcja hydrantu znajduje się pod powierzchnią chodnika, drogi, parkingu czy podjazdu. Dostęp do niego jest zakryty specjalną pokrywą z literą "W". Do otwarcia i podłączenia wymagany jest specjalny stojak hydrantowy i klucz, będące na wyposażeniu straży pożarnej.
Najczęściej stosowane hydranty zewnętrzne mają średnice DN 80 i DN 100. Hydranty DN 80 są najbardziej rozpowszechnione, a ich wydajność nominalna przy ciśnieniu 0,2 Pa wynosi 10 m³/s. Dla hydrantów DN 100 wydajność ta jest równa 15 m³/s. Rzadziej spotyka się hydranty nadziemne o średnicy DN 150. Dodatkowym parametrem jest zakres ciśnień nominalnych: PN 10 (10 bar/1 MPa) lub PN 16 (16 bar/1,6 MPa).
Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji, zaleca się instalowanie hydrantów nadziemnych DN 80, chyba że hydrant nadziemny powodowałby utrudnienia w ruchu drogowym, pieszych lub uniemożliwiał dojazd służb ratunkowych, wówczas dopuszczalne jest stosowanie hydrantów podziemnych.
Podstawy Prawne i Wymagania Instalacyjne
Kluczowym dokumentem określającym wymagania dla sieci wodociągowej przeciwpożarowej i hydrantów zewnętrznych jest Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). Akt ten uszczegóławia regulacje Prawa budowlanego, które warunkuje możliwość wznoszenia niektórych obiektów budowlanych od zapewnienia przeciwpożarowego zaopatrzenia w wodę.
Hydranty zewnętrzne muszą być stosowane w jednostkach osadniczych o liczbie mieszkańców przekraczającej 100 osób, które nie stanowią zabudowy kolonijnej. Ponadto, w hydranty powinny być wyposażone położone w ich granicach:
- Budynki użyteczności publicznej.
- Budynki zamieszkania zbiorowego.
- Obiekty produkcyjne i magazynowe, jeśli ich kubatura przekracza 2500 m³ lub ich powierzchnia przekracza 500 m² (wymagania mogą zależeć od gęstości obciążenia ogniowego i powierzchni strefy pożarowej, zgodnie z §6 i tabelą nr 2 rozporządzenia).
- Stacje paliw płynnych ze zbiornikami o łącznej pojemności do 200 m³ i stacje gazu płynnego (wymagają wydajności 10 dm³/s zgodnie z §6 ust. 4 rozporządzenia).
Obowiązek przyłączenia do sieci hydrantowej dotyczy również obiektów użyteczności publicznej lub zamieszkania zbiorowego, w których jednocześnie może przebywać ponad 50 osób, jeśli posiadają wyznaczoną strefę pożarową o powierzchni ponad 1000 m².
Lokalizacja i Oznakowanie Hydrantów Zewnętrznych
Hydranty zewnętrzne muszą być rozmieszczone w odpowiednich odległościach, zarówno od budynków, jak i od siebie. Na terenach miejskich, zgodnie z §10 ust. 4 Rozporządzenia MSWiA z 2009 r., należy zachować następujące odległości:
- Odległość pomiędzy dwoma sąsiadującymi hydrantami nie powinna przekraczać 150 metrów.
- Odległość od zewnętrznej krawędzi jezdni lub drogi została wyznaczona na maksymalnie 15 metrów.
- Jeśli hydranty są przeznaczone do ochrony konkretnego obiektu, pierwszy z nich powinien być umieszczony w odległości do 75 metrów od obiektu.
- Kolejne hydranty wymagane do ochrony obiektu powinny być rozmieszczone w odległości do 150 metrów od siebie.
- Hydrant zawsze powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów (wynika to pośrednio z wymagań dla dróg pożarowych §12 ust. 2).
Poza obszarami miejskimi odległości między hydrantami są dostosowane do gęstości zaludnienia i planowanej zabudowy. Lokalizacja hydrantów zewnętrznych, zgodnie z Polskimi Normami PN-EN 14384:2009 (dla hydrantów nadziemnych) oraz PN-EN 14339 (dla hydrantów podziemnych), powinna być jasno oznakowana. Oznakowanie to musi być spójne i zawierać informacje o parametrach hydrantu. Szybka lokalizacja hydrantu jest kluczowa dla zapewnienia stałego dostępu do wody i szybkiego ugaszenia pożaru.
Oznakowanie hydrantów podziemnych to tablica orientacyjna - czerwony znak z białą obwódką i białą literą "H", wskazująca średnicę zaworu, kierunek i odległość położenia hydrantu. Hydranty nadziemne są najczęściej czerwone i oznakowane kwadratową, białą tabliczką z dużą, czarną literą "H" i dwoma czerwonymi prostokątami po bokach. Znak ten może znajdować się bezpośrednio na hydrancie lub na wysięgniku, co zwiększa jego widoczność, zwłaszcza w terenach zielonych lub zagłębieniach terenu.
Dokumentacja Hydrantów Zewnętrznych
Każdy zainstalowany hydrant zewnętrzny musi posiadać niezbędną dokumentację techniczną. Musi legitymować się co najmniej w dniu produkcji:
- Aprobatą techniczną (lub Krajową Oceną Techniczną - KOT).
- Atestem higienicznym Państwowego Zakładu Higieny (PZH).
- Świadectwem dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej.
Brak któregokolwiek z tych dokumentów uniemożliwia wprowadzenie danego hydrantu do użytku.
Hydranty Wewnętrzne
Rola i Wymagania dla Hydrantów Wewnętrznych
Hydranty wewnętrzne, podobnie jak zewnętrzne, służą do gaszenia pożarów, lecz są przeznaczone do działań wewnątrz budynków. Są one wymagane przy większej zabudowie. Do obiektów, które według przepisów prawa mają wymóg posiadania takiej instalacji, należą:
- Budynki mieszkalne wielorodzinne.
- Większość budynków biurowych.
- Magazyny.
- Budynki przemysłowe.
Hydranty wewnętrzne stanowią ochronę na wypadek wybuchu pożaru wewnątrz budynku, umożliwiając szybką reakcję w początkowej fazie pożaru.
Elementy Składowe i Oznakowanie Hydrantów Wewnętrznych

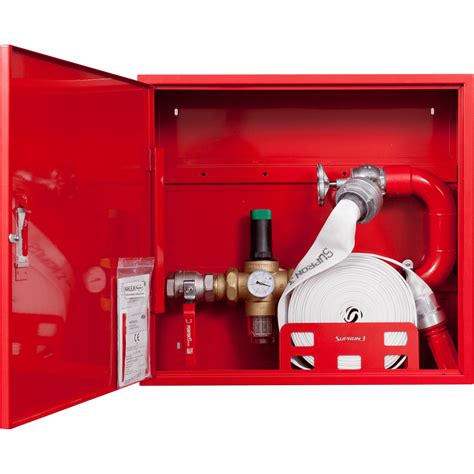

Hydrant wewnętrzny to zazwyczaj biała lub czerwona metalowa szafka, w której znajduje się wąż strażacki, zawór odcinający wodę ze złączem storz oraz prądownica hydrantowa, na stałe podłączona do węża. Szafka hydrantowa powinna być opatrzona znakiem Hydrant wewnętrzny (numer referencyjny F002 w ISO 7010).
Zgodnie z normami PN-EN 671-1:2012 oraz PN-EN 671-2:2012, zamykane szafki hydrantu powinny być wyposażone w urządzenia do awaryjnego otwierania. Mogą one być zabezpieczone jedynie kruchym, przezroczystym materiałem. Jeśli od czoła znajduje się krucha szybka, należy zastosować materiał, który po jej rozbiciu nie pozostawi postrzępionych lub ostrych krawędzi, mogących spowodować zranienie. Normy serii PN-EN 671 nie wymagają określonych wymiarów hydrantów, a jedynie stawiają wymagania dotyczące parametrów wytrzymałościowych, znakowania itp. Ponieważ hydranty wewnętrzne są objęte normą zharmonizowaną, wymagane jest dla nich znakowanie CE. Przykłady poprawnego oznakowania przedstawia załącznik ZA.3 w normach PN-EN 671-1 i PN-EN 671-2.
Przeglądy Techniczne i Konserwacja Hydrantów
Znaczenie Regularnych Przeglądów
Niezwykle istotnym aspektem podczas użytkowania hydrantów jest ich odpowiednia konserwacja oraz wykonywanie przeglądów w celu upewnienia się, że są one w dobrym stanie technicznym i będą spełniały swoje zadanie. Hydranty, jako kluczowe elementy systemu gaśniczego, muszą być sprawne i mieć aktualną dokumentację zawierającą daty przeglądów. Właściwe działanie instalacji gaśniczej może być jedyną szansą na szybkie opanowanie pożaru.
Zakres Przeglądów i Odpowiedzialność
Przeglądy techniczne hydrantów wewnętrznych i zewnętrznych muszą być przeprowadzane przynajmniej raz w roku. Reguluje to Rozporządzenie Ministra Spraw Wewnętrznych i Administracji dotyczące szczegółowo przepisów o zaopatrzeniu w wodę na cele przeciwpożarowe. Odpowiedzialność za te urządzenia spoczywa na właścicielach gruntów, jeśli są umieszczone na działce prywatnej, natomiast w sytuacji umieszczenia ich na terenie publicznym, konserwacja i przegląd są obowiązkiem zarządcy sieci. W przypadku obiektów, które wyposażono w urządzenia przeciwpożarowe ponadnormatywnie (nie są one obligatoryjne zgodnie z przepisami, ale właściciel zdecydował się na ich instalację w celu podniesienia bezpieczeństwa), istnieją podstawy do wydania decyzji administracyjnej nakładającej obowiązek ich konserwacji, jeśli urządzenia zostały uwzględnione w projekcie budowlanym. Brak regularnego serwisowania daje złudne poczucie bezpieczeństwa i może prowadzić do niesprawności w krytycznym momencie.
Przegląd hydrantów polega na sprawdzeniu następujących parametrów:
- Oznakowanie hydrantu: Czy jest widoczne i łatwe do zlokalizowania.
- Dostępność: Czy jest zapewniona możliwość łatwego otwarcia w sytuacji zagrożenia.
- Stan techniczny: Czy wszystkie elementy są sprawne i działają bez zarzutu, oraz czy są wszystkie elementy wyposażenia (węże, prądownice).
- Ciśnienie statyczne i dynamiczne.
- Wydajność.
Z każdego przeglądu sporządza się protokół, gdzie umieszcza się dane uzyskane z kontroli oraz możliwe zalecenia, mające na celu usprawnienie pracy urządzenia i jego obsługi. Na samym hydrancie umieszcza się oznakowanie z informacją, czy został sprawdzony i czy jest sprawny.
Kwalifikacje Osób Przeprowadzających Przeglądy
Czynności związane z przeglądem i konserwacją muszą zostać przeprowadzone przez osobę posiadającą odpowiednie przeszkolenie, doświadczenie, wiedzę oraz narzędzia. Pracownicy przeprowadzający przegląd sprawdzają również, czy hydrant znajduje się w odpowiednim miejscu, jest widoczny i czy aranżacja wnętrza (w przypadku hydrantów wewnętrznych) nie zakłóca funkcjonowania systemu gaśniczego. Kontrolowany jest również dostęp do urządzenia oraz brak uszkodzeń mechanicznych lub sabotażu. Osoby te mogą również udzielić instruktażu lub wskazówek dotyczących organizacji przestrzeni ze względu na bezpieczeństwo i umożliwienie dostępu do hydrantu.
Kwestia Klasyfikacji Hydrantów Wewnętrznych jako Stałych Urządzeń Gaśniczych (SUG)
W środowisku osób zaangażowanych w ochronę przeciwpożarową toczy się dyskusja na temat przynależności hydrantów wewnętrznych do grupy Stałych Urządzeń Gaśniczych (SUG). Dylemat ten wynika z rozbieżności między przepisami prawa krajowego, europejskiego oraz przestarzałych norm.
Kontrowersje wokół Definicji SUG w Polskim Prawie
Według Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. 2010 nr 109 poz. 719), SUG to „urządzenia związane na stałe z obiektem, zawierające zapas środka gaśniczego, uruchamiane samoczynnie we wczesnej fazie rozwoju pożaru”. Słowo „samoczynnie” w rozporządzeniu oznacza dosłownie „bez dodatkowego udziału z zewnątrz”, co wyklucza hydranty wewnętrzne, które wymagają ręcznego uruchomienia. Przykładowo, mechanizmy klap przeciwpożarowych czy tryskaczy z elementem topikowym działają samoczynnie. Słowo „samoczynnie” nie jest synonimem słowa „automatycznie”.
Definicja ta, pochodząca z normy PN-ISO 8421-4:1998 "Ochrona przeciwpożarowa. Terminologia", została wprowadzona do zbioru Polskich Norm 20 lat temu i obowiązuje do dzisiaj, pomimo że międzynarodowy komitet normalizacyjny (ISO) wycofał ją w 2017 r. Rozporządzenie nie tylko błędnie definiuje SUG, ale również przypisuje hydranty do Instalacji Wodociągowej Przeciwpożarowej, co dodatkowo komplikuje sytuację. Skutkiem tego zamieszania prawnego są niejasności związane z certyfikacją wyrobów budowlanych.
W Warunkach Technicznych (2018), w rozdziale dotyczącym ochrony przeciwpożarowej, zastosowano definicję "Samoczynne Stałe Urządzenia Gaśnicze", co pozwoliło ustawodawcy wybrnąć z pułapki - nie zdefiniowano hydrantów jako SUG ani nie zanegowano tej definicji, gdyż bez względu na to, czy hydranty są SUG-W (wodne), czy też nie, nie są na pewno samoczynne.
Definicje i Normy Europejskie
Zgodnie z prawem unijnym, Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 305/2011 (CPR 305/2011), obowiązujące we wszystkich krajach członkowskich, jest w hierarchii prawa ponad prawem krajowym. Zgodnie z tym rozporządzeniem, zasadnicze charakterystyki wyrobów budowlanych oraz kryteria ich oceny, a co za tym idzie definicje określonych grup wyrobów budowlanych, określają normy zharmonizowane.
Europejski Komitet Normalizacji (CEN) powołał komitet techniczny CEN/TC 191 - Fixed firefighting systems (Stałe urządzenia gaśnicze), który opracował normy europejskie dotyczące stałych urządzeń gaśniczych. Przykładem są normy EN 12845:2015 "Stałe urządzenia gaśnicze -- Automatyczne urządzenia tryskaczowe -- Projektowanie, instalowanie i konserwacja" (polski odpowiednik PN-EN 12845:2015) oraz EN 13565 "Stałe urządzenia gaśnicze -- Urządzenia pianowe".
Co istotne, sam Komitet Techniczny CEN/TC 191 "Stałe urządzenia gaśnicze" opracowuje normy europejskie dotyczące hydrantów wewnętrznych, które noszą tytuł „Stałe urządzenia gaśnicze. Hydranty wewnętrzne”. Zgodnie z normą PN-ISO 8421-4, omawiającą terminologię z zakresu ochrony przeciwpożarowej, "Stałe urządzenie gaśnicze" to: "zamontowane na stałe urządzenia zawierające określoną ilość środka gaśniczego, połączone ze stałą dyszą (stałymi dyszami), przez którą środek gaśniczy jest podawany do gaszenia pożaru, uruchamiane ręcznie lub samoczynnie". Ta definicja, w przeciwieństwie do tej w polskim rozporządzeniu, uwzględnia ręczne uruchamianie.
W związku z powyższym, CEN uznał hydranty za Stałe Urządzenia Gaśnicze, co również zostało podtrzymane przez Polski Komitet Normalizacyjny poprzez wprowadzenie norm europejskich do zbioru Polskich Norm. Zgodnie z rozporządzeniem CPR 305/2011, można certyfikować hydranty i znakować je znakiem CE zgodnie z PN-EN 671-1:2012 oraz PN-EN 671-2:2012, co definitywnie oznacza, że są one Stałe Urządzenia Gaśnicze Wodne.
Konsekwencje Rozbieżności Prawnych i Potrzeba Zmian
Powyższe argumenty nie zawsze przekonują, ze względu na konflikt prawa europejskiego z prawem polskim, gdzie często wybierana jest opcja zgodna z krajową wykładnią, co nie jest zgodne z hierarchią prawa. Te rozbieżności prawne prowadzą do wielu niejasności i problemów interpretacyjnych. Bez wątpienia konieczna jest zmiana polskiego prawa oraz wycofanie przestarzałej normy ze zbioru Polskich Norm, tak aby zapisy były jednoznaczne i zrozumiałe dla wszystkich zainteresowanych stron.
Warto podkreślić, że nie każdy hydrant wewnętrzny noszący oznakowanie CE zgodnie z normami przedmiotowymi PN-EN 671-1:2012 oraz PN-EN 671-2:2012 może zostać zastosowany w obiekcie jako stałe urządzenie gaśnicze, ponieważ polskie rozporządzenie dopuszcza do stosowania wyłącznie hydranty określonej wielkości. Właściwie przygotowane i przeprowadzone odbiory stałego urządzenia gaśniczego są gwarantem zastosowania komponentów o określonych właściwościach, które wynikają z projektu instalacji.
Dodatkowa Armatura Pożarnicza Związana z Hydrantami
Hydrant to najważniejszy element armatury niezbędnej podczas gaszenia pożarów, ale do pełnego wykorzystania jego potencjału konieczne są również inne akcesoria:
- Klucze do hydrantów: Specjalne klucze służące do otwierania zaworów hydrantowych (nadziemnych) lub zasuw (podziemnych). Klucz profesjonalny do zasuw, obsługiwany przez strażaków, jest niezbędny do uruchomienia przepływu wody z sieci wodociągowej. Pobieranie wody na własną rękę z hydrantu jest nielegalne.
- Węże strażackie: Znajdują zastosowanie w pracach gaśniczych, budowlanych czy instalacyjnych. Różnią się materiałem i średnicą wewnętrzną. Węże ssawne służą do zasysania wody i środka pianotwórczego, natomiast węże tłoczone - do tłoczenia wody i wodnych roztworów środka pianotwórczego.
- Prądownice: Urządzenie znajdujące się na samym końcu linii gaśniczej. Odgrywa kluczową rolę w procesie gaszenia pożarów, kierując strumień wody (lub innego środka gaśniczego). Najczęściej stosowane są prądownice wodne.
Mijając hydranty na ulicy, warto pamiętać o ich funkcji i złożonej roli w systemie bezpieczeństwa pożarowego.
