Systemy oddymiania budynków mieszkalnych: zasady działania i przepisy

Systemy oddymiania stanowią kluczowy element współczesnych zabezpieczeń przeciwpożarowych. Ich podstawowym zadaniem jest efektywne usuwanie dymu oraz toksycznych gazów z wnętrza budynków podczas pożaru. Dzięki temu znacząco wzrasta szansa na bezpieczną ewakuację ludzi i ogranicza się potencjalne straty materialne. Systemy te składają się z precyzyjnie dobranych urządzeń i instalacji, których niezawodne działanie może zadecydować o życiu osób przebywających w zagrożonym obiekcie.

Podczas pożaru największym zagrożeniem dla życia nie jest sam ogień, ale dym - złożona mieszanina toksycznych gazów i cząstek stałych. Dym błyskawicznie wypełnia pomieszczenia, drastycznie ogranicza widoczność, utrudnia oddychanie i może prowadzić do śmiertelnego zatrucia organizmu. Statystyki wskazują, że dym jest odpowiedzialny za około 90% zgonów związanych z pożarami, znacznie przewyższając liczbę ofiar działania płomieni.

Systemy oddymiania zostały zaprojektowane z myślą o ochronie życia i zdrowia ludzi w tak krytycznych sytuacjach. Ich główna funkcja polega na szybkim usuwaniu dymu oraz toksycznych gazów z pomieszczeń objętych zagrożeniem. Umożliwia to utrzymanie odpowiedniej widoczności i zapewnienie dostępu do świeżego powietrza na drogach ewakuacyjnych, co pozwala na bezpieczne opuszczenie budynku przez jego użytkowników. Dodatkowo, systemy oddymiania ułatwiają pracę służb ratowniczych, umożliwiając strażakom szybsze i skuteczniejsze dotarcie do źródła ognia oraz przeprowadzenie akcji ratunkowych.

Co więcej, poprzez kontrolowane odprowadzanie gorących gazów i dymu, systemy oddymiania przyczyniają się do ochrony konstrukcji budynku przed nadmiernym nagrzewaniem i uszkodzeniami, które mogłyby prowadzić do jego zawalenia. Te wszystkie czynniki sprawiają, że systemy oddymiania są jednym z najważniejszych zabezpieczeń przeciwpożarowych we współczesnym budownictwie.

Gdzie stosowane są instalacje oddymiające?

Instalacje oddymiające znajdują zastosowanie we wszystkich miejscach, gdzie istnieje ryzyko zadymienia pomieszczeń w przypadku pożaru. Obejmuje to praktycznie każdy typ budynku użyteczności publicznej, mieszkalnej czy przemysłowej. Ich obecność jest szczególnie istotna w obiektach, w których przebywa duża liczba osób, lub gdzie ewakuacja mogłaby być utrudniona z powodu skomplikowanego układu przestrzennego, wielokondygnacyjności lub ograniczonej liczby wyjść ewakuacyjnych.

Zgodnie z obowiązującymi przepisami, instalacje oddymiające są obowiązkowe w następujących typach budynków:

• Budynkach mieszkalnych wielopiętrowych
• Biurowcach
• Hotelach
• Szkołach
• Centrach handlowych
• Halach sportowych
• Magazynach
• Zakładach przemysłowych
• Obiektach wysokich i średniowysokich z drogami ewakuacyjnymi prowadzącymi przez klatki schodowe.

Szczególne wymagania dotyczą również budynków o dużej powierzchni stref pożarowych lub wysokim obciążeniu ogniowym, takich jak hale produkcyjne, serwerownie czy garaże podziemne.

W praktyce oznacza to, że systemy oddymiania są nie tylko rozwiązaniem technicznym, ale integralnym i obowiązkowym elementem zabezpieczenia budynków, zgodnym z przepisami prawa. Ich obecność odgrywa kluczową rolę w zapewnieniu bezpieczeństwa użytkowników obiektu oraz w efektywnym działaniu służb ratunkowych w sytuacjach kryzysowych.

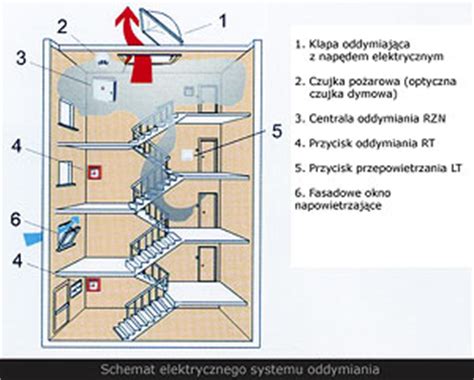

Z czego składają się systemy oddymiania?

Kompleksowy system oddymiania składa się z kilku kluczowych grup elementów, które współpracują ze sobą, aby zapewnić skuteczne usuwanie dymu i gorących gazów:

Elementy sterujące:

• Centrale oddymiania: Stanowią "mózg" systemu, odpowiedzialne za monitorowanie stanu wszystkich urządzeń i koordynację ich pracy.
• Przyciski oddymiania: Umożliwiają ręczne uruchomienie systemu przez osoby przebywające w budynku lub służby ratownicze.
• Czujniki dymu: Wykrywają obecność dymu w powietrzu i automatycznie inicjują działanie systemu.

Elementy oddymiające:

• Klapy oddymiające: Montowane zazwyczaj na dachu, służą do odprowadzania ciepła, dymu i toksycznych gazów na zewnątrz budynku.
• Okna oddymiające: Instalowane w ścianach i fasadach obiektów, pełnią podobną funkcję jak klapy.
• Wentylatory oddymiające: Kluczowy element systemów mechanicznych, wymuszający przepływ powietrza i kierujący dym na zewnątrz.

Elementy napowietrzające:

• Otwory napowietrzające: Zapewniają dopływ świeżego powietrza do wnętrza budynku, co jest niezbędne do prawidłowego działania systemu oddymiania (tzw. efekt kominowy lub wymuszenie przepływu).
• Kurtyny dymowe: Ograniczają rozprzestrzenianie się dymu, tworząc bariery wewnątrz budynku.

Dodatkowe komponenty:

• Kanały wentylacyjne i przewody oddymiające
• Okablowanie niepalne i sterownicze
• Zasilacze awaryjne dla systemów mechanicznych, zapewniające ich działanie nawet w przypadku zaniku głównego zasilania.

Oddymianie klatki schodowej - przepisy i zasady

Klatki schodowe w budynkach wielokondygnacyjnych pełnią rolę głównych dróg ewakuacyjnych. Dlatego ich skuteczne zabezpieczenie przed zadymieniem jest absolutnie kluczowe dla bezpieczeństwa mieszkańców. W przypadku pożaru, dym może błyskawicznie odciąć drogę ucieczki, dlatego przepisy prawa wymagają, aby klatki schodowe były wyposażone w systemy oddymiania lub urządzenia zapobiegające zadymieniu, które uruchamiają się automatycznie po wykryciu dymu przez czujki pożarowe.

Najczęściej stosowanym rozwiązaniem dla klatek schodowych jest oddymianie grawitacyjne. Działa ono w oparciu o naturalne zjawisko fizyczne: dym i gorące powietrze, unosząc się ku górze, są odprowadzane przez klapy dymowe zamontowane na dachu lub w górnej części ściany. Jednocześnie, w dolnej części klatki schodowej zapewniony jest dopływ świeżego powietrza, co wspomaga naturalną cyrkulację. Taki system jest prosty, efektywny i charakteryzuje się wysoką niezawodnością.

Przepisy techniczne precyzują między innymi minimalną powierzchnię czynnych otworów oddymiających - dla budynków niskich i średniowysokich wynosi ona co najmniej 1 m². Określają również wymagania funkcjonalne, mające na celu zapewnienie sprawnej ewakuacji. Poprawnie zaprojektowany i wykonany system oddymiania klatki schodowej to nie tylko zgodność z przepisami, ale przede wszystkim inwestycja w życie i bezpieczeństwo ludzi.

Rodzaje systemów oddymiania

W zależności od specyfiki budynku i wymagań, stosowane są różne rodzaje systemów oddymiania:

Oddymianie grawitacyjne

Jest to najbardziej naturalny sposób usuwania dymu i gorących gazów z budynków w sytuacji pożaru. System ten wykorzystuje zjawisko unoszenia się gorącego powietrza ku górze - dym gromadzi się w najwyższych partiach budynku, skąd jest odprowadzany na zewnątrz przez specjalne klapy lub okna oddymiające. Równocześnie, w niższych partiach budynku zapewniony jest dopływ świeżego powietrza, co wspomaga naturalną cyrkulację powietrza.

Systemy grawitacyjne są najczęściej stosowane w klatkach schodowych, halach i przestrzeniach o dużej wysokości. Ich podstawowe elementy to klapy dymowe, okna oddymiające, przyciski alarmowe, czujki dymu oraz otwory napowietrzające. Klapy są zazwyczaj montowane w dachach lub w najwyższych punktach oddymianej przestrzeni, co umożliwia szybkie usunięcie niebezpiecznych gazów.

Główne zalety tego rozwiązania to prostota działania, wysoka niezawodność i relatywnie niskie koszty eksploatacyjne. Co więcej, wiele systemów grawitacyjnych może pełnić również funkcję codziennej wentylacji. Skuteczność tego systemu zależy jednak od odpowiedniego zaprojektowania i specyficznych warunków architektonicznych budynku.

Oddymianie mechaniczne

Oddymianie mechaniczne jest stosowane w budynkach, w których oddymianie naturalne byłoby nieskuteczne lub wręcz niemożliwe. Dotyczy to między innymi piwnic, garaży podziemnych, pomieszczeń bez dostępu do światła dziennego, a także dużych obiektów o złożonym układzie przestrzennym. W tych systemach za odprowadzenie dymu i trujących gazów odpowiadają wentylatory, które wymuszają przepływ powietrza i skutecznie wypychają dym poza budynek.

Systemy mechaniczne mogą być znacznie bardziej zaawansowane niż grawitacyjne. Obejmują one m.in. wentylatory dachowe, kanałowe, osiowe lub strumieniowe, czujniki dymu, sterowniki, klapy odcinające oraz niezawodne zasilanie awaryjne. Wentylatory te są zaprojektowane do pracy w ekstremalnych warunkach - zgodnie z normą PN-EN 12101-3, mogą działać przez 120 minut w temperaturze 400°C.

Aby system mechaniczny działał prawidłowo, konieczne jest zapewnienie odpowiedniego dopływu powietrza nawiewanego oraz zapasowego źródła zasilania. Oddymianie mechaniczne charakteryzuje się dużą wydajnością i elastycznością projektową, co pozwala na precyzyjne dostosowanie go do specyfiki budynku i zapewnienie skutecznego odprowadzenia dymu nawet w najbardziej wymagających warunkach.

Systemy kontroli dymu i ciepła

Działanie tych systemów koncentruje się na utrzymaniu dymu w ściśle wyznaczonych obszarach. Dym jest zatrzymywany pomiędzy źródłem ognia a miejscem jego usuwania. Pozwala to na kontrolowanie rozprzestrzeniania się zagrożenia, a jednocześnie ułatwia służbom ratowniczym dostęp do miejsc objętych pożarem. Systemy te dzielimy na wentylację strumieniową i systemy typu cross ventilation.

Oczyszczanie z dymu

Ten system różni się od pozostałych. Jego głównym celem jest usuwanie dymu oraz mieszanie go z napływającym powietrzem kompensacyjnym. Działanie to ma na celu obniżenie temperatury, przy jednoczesnej redukcji toksyczności gazów lotnych. Oczyszczanie z dymu można podzielić na wentylację mechaniczną, strumieniową oraz system cross ventilation.

Systemy zabezpieczające drogi ewakuacji

Są to systemy oddymiające i zapobiegające zadymieniu, które dzielimy na grawitacyjne, mechaniczne, mieszane oraz nadciśnieniowe systemy zabezpieczające drogi ewakuacji.

Komu zlecić instalację systemów oddymiania?

Instalacja systemu oddymiania jest zadaniem wymagającym specjalistycznej wiedzy i doświadczenia, dlatego powinno być powierzone wyłącznie wyspecjalizowanym firmom posiadającym odpowiednie kwalifikacje w projektowaniu i montażu zabezpieczeń przeciwpożarowych. Prawidłowy dobór, instalacja i konfiguracja systemu mają kluczowe znaczenie dla jego skuteczności w sytuacji zagrożenia pożarowego.

Wykonawcy systemów oddymiania powinni dysponować wykwalifikowanym personelem z niezbędnymi uprawnieniami oraz być autoryzowani przez producentów instalowanych urządzeń. Istotne jest również, aby posiadali certyfikaty potwierdzające kompetencje w zakresie ochrony przeciwpożarowej oraz znajomość aktualnych przepisów i norm technicznych, co zapewni odpowiednią ochronę konstrukcji budynku i bezpieczeństwo użytkowników.

Proces instalacji systemu oddymiania rozpoczyna się od wykonania profesjonalnego projektu, który musi być opracowany przez uprawnionego projektanta i zatwierdzony przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych. Następnie dobierane są urządzenia - powinny być certyfikowane, kompatybilne z pozostałymi elementami systemu oraz oznakowane zgodnie z wymaganiami prawnymi (np. znakiem CE lub świadectwem dopuszczenia CNBOP). Wszystko musi być odpowiednio przygotowane, aby proces oddymiania i usuwania gazów pożarowych przebiegał sprawnie.

Po montażu przeprowadzane są testy działania systemu, a inwestor otrzymuje pełną dokumentację techniczno-ruchową. Należy pamiętać, że system oddymiania wymaga regularnego serwisowania - zgodnie z zaleceniami producenta i obowiązującymi normami, najlepiej nie rzadziej niż raz w roku. Regularna konserwacja zapewnia jego gotowość do działania w każdej chwili.

Kluczowe aspekty działania systemu oddymiania

System oddymiania budynku jest jednym z najważniejszych elementów ochrony przeciwpożarowej. Jego zadaniem jest szybkie usunięcie dymu i gorących gazów, co umożliwia bezpieczną ewakuację oraz ogranicza straty materialne. Właściwie zaprojektowana instalacja oddymiania pełni kluczową rolę w ochronie życia i zdrowia użytkowników budynku, jednocześnie redukując szkody spowodowane ogniem, wysoką temperaturą i sadzą.

Należy wyraźnie odróżnić oddymianie od klasycznej wentylacji. Wentylacja służy do wymiany powietrza w codziennym użytkowaniu budynku, usuwając zużyte powietrze i dostarczając świeże. Natomiast system oddymiania działa w sytuacji zagrożenia pożarowego i jest projektowany zgodnie z rygorystycznymi wymaganiami przeciwpożarowymi.

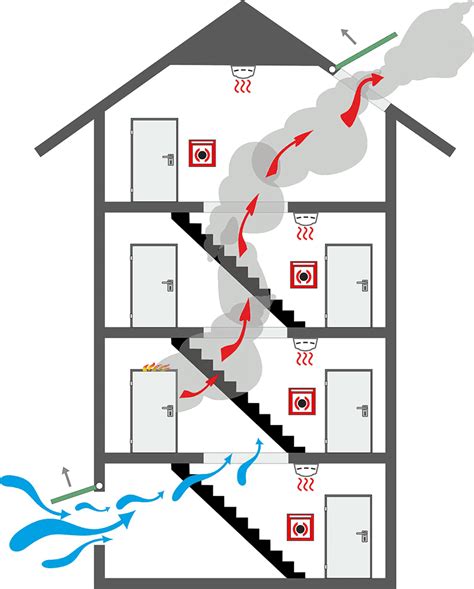

Jak działa system oddymiania?

1. System najczęściej uruchamia się automatycznie po wykryciu dymu przez czujki pożarowe podłączone do systemu sygnalizacji pożaru (SSP) lub ręcznie za pomocą przycisku oddymiania (ROP).
2. Po otrzymaniu sygnału, centrala wysyła impuls do siłowników elektrycznych lub pneumatycznych, co powoduje otwarcie klap dymowych (zamontowanych w dachu) lub okien oddymiających (w górnej części klatki schodowej/ścian zewnętrznych). W systemach mechanicznych uruchamiane są specjalne wentylatory przystosowane do pracy w wysokiej temperaturze.
3. W systemach grawitacyjnych wykorzystywane jest naturalne zjawisko fizyczne - tzw. efekt kominowy: gorące gazy pożarowe unoszą się ku górze, ponieważ mają mniejszą gęstość niż chłodne powietrze.
4. Aby system oddymiania działał skutecznie, jednocześnie musi być zapewniony dopływ świeżego powietrza. Ten proces nazywany jest napowietrzaniem. Bez napowietrzania nie powstanie odpowiedni ciąg powietrza, a dym nie będzie skutecznie odprowadzany.

Kluczowe elementy systemu oddymiania:

• Klapy dymowe: Montowane w dachu lub górnych partiach ścian, tworzą drogę ujścia dla dymu i gorących gazów. Otwierają się automatycznie na sygnał z centrali oddymiania lub SSP.
• Centrala oddymiania: "Serce" systemu, odbiera sygnały z czujek, przycisków i SSP, a następnie steruje siłownikami i klapami.
• Czujki dymu: Element detekcyjny, który jako pierwszy reaguje na pojawienie się produktów spalania, przekazując sygnał do centrali.
• Ręczne ostrzegacze pożarowe (ROP): Umożliwiają manualne uruchomienie systemu oddymiania, montowane w widocznych i łatwo dostępnych miejscach.
• Siłowniki elektryczne lub pneumatyczne: Odpowiadają za fizyczne otwarcie klap dymowych i okien oddymiających, muszą być przystosowane do pracy w podwyższonej temperaturze.
• System napowietrzania: Kluczowy dla prawidłowego ciągu powietrza, realizowany poprzez klapy nawiewne, drzwi napowietrzające lub specjalne otwory w dolnych partiach budynku.

Obowiązek stosowania systemów oddymiania

Obowiązek stosowania systemów oddymiania zależy od rodzaju, wysokości i przeznaczenia budynku. Zgodnie z ustawą Prawo budowlane, każdy obiekt budowlany musi być zaprojektowany i wykonany tak, aby zapewnić bezpieczeństwo pożarowe. Uszczegółowienie tych wymagań znajduje się w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, które określa m.in.:

• Budynki użyteczności publicznej (szkoły, szpitale, biurowce, centra handlowe, obiekty administracyjne).
• Budynki wysokie i wysokościowe (powyżej określonych w przepisach progów, np. 25 m).
• Klatki schodowe stanowiące drogę ewakuacyjną (szczególnie w budynkach wielokondygnacyjnych).

Projekt instalacji musi być zgodny z przepisami ochrony przeciwpożarowej i uzgodniony z rzeczoznawcą ds. zabezpieczeń PPOŻ.

Choć przepisy nie nakładają obowiązku montażu systemu oddymiania w każdym obiekcie, w praktyce wiele budynków, zwłaszcza nowych inwestycji komercyjnych i mieszkaniowych, podlega temu wymogowi. Ostateczna decyzja wynika z analizy projektu budowlanego, klasy odporności pożarowej oraz przeznaczenia budynku. Dlatego już na etapie koncepcji inwestycji warto zweryfikować obowiązujące przepisy.

Projektowanie i konserwacja systemów oddymiania

Instalacja oddymiania nie może być zaprojektowana przypadkowo. Jej projekt i wykonanie muszą spełniać konkretne wymagania określone w przepisach budowlanych, przeciwpożarowych oraz normach technicznych. Każdy system powinien być zaprojektowany indywidualnie dla danego obiektu, uwzględniając jego parametry techniczne, przeznaczenie oraz potencjalny scenariusz pożarowy.

Projekt instalacji oddymiania musi zostać uzgodniony z rzeczoznawcą ds. zabezpieczeń PPOŻ, który potwierdza zgodność rozwiązań z obowiązującymi przepisami. Wymagania nie kończą się jednak na montażu. System oddymiania, jako element zabezpieczeń PPOŻ, musi być regularnie konserwowany i poddawany przeglądom technicznym. Obowiązek ten wynika z przepisów ochrony przeciwpożarowej i dotyczy sprawności wszystkich jego komponentów.

Profesjonalna firma nie kończy współpracy na etapie montażu - zapewnia również serwis, okresowe testy oraz niezbędną dokumentację. Powierzenie projektu i montażu specjalistom to inwestycja w bezpieczeństwo, zgodność z przepisami i spokój inwestora.

Odpowiedzialność Inwestora i Właściciela

Zgodnie z Prawem budowlanym, inwestor i właściciel obiektu odpowiadają za zapewnienie bezpieczeństwa pożarowego budynku. Oznacza to, że ewentualne błędy projektowe, niezgodność z przepisami czy niesprawny system oddymiania mogą skutkować nie tylko konsekwencjami finansowymi, ale także odpowiedzialnością administracyjną.

W sytuacji pożaru liczą się sekundy. Prawidłowo zaprojektowany i wykonany system oddymiania umożliwia skuteczne usunięcie dymu, poprawę widoczności na drogach ewakuacyjnych oraz obniżenie temperatury w strefie zagrożenia. Błędy w doborze urządzeń, rozmieszczeniu klap czy konfiguracji sterowania mogą sprawić, że system nie zadziała w kluczowym momencie.

System oddymiania wymaga regularnych przeglądów i konserwacji, aby zachować pełną sprawność techniczną. W przypadku systemów oddymiania nie ma miejsca na kompromisy - liczą się doświadczenie, wiedza i odpowiedzialność.
