Systemy wentylacji pożarowej garaży stanowią kluczowy element bezpieczeństwa nowoczesnych obiektów. Ich głównym celem jest zapewnienie warunków umożliwiających bezpieczną ewakuację ludzi oraz skuteczne prowadzenie akcji ratowniczo-gaśniczej. Zgodnie z rozporządzeniem o warunkach technicznych, wymagania stawiane wentylacji są zróżnicowane w zależności od lokalizacji, rodzaju oraz wielkości garażu.
Wymogi prawne i funkcjonalne
W przypadku garaży zamkniętych o powierzchni całkowitej przekraczającej 1500 m², konieczne jest stosowanie samoczynnych urządzeń oddymiających. Wymagania te mają charakter funkcjonalny, co oznacza, że ustawodawca określa cel zastosowania systemu, a za jego prawidłowe funkcjonowanie i skuteczność odpowiada projektant.
Aby system został uznany za skuteczny, musi zapewniać w trakcie ewakuacji:
- Widoczność na drogach ewakuacyjnych (do wysokości 1,8 m od posadzki) nie mniejszą niż 10 m.
- Temperaturę powietrza nieprzekraczającą 60°C.
- Możliwość dotarcia służb ratowniczych na odległość minimum 10 m do źródła ognia w czasie nie krótszym niż 15 minut od powstania pożaru.
Rodzaje systemów wentylacji garaży
Ze względu na zastosowane rozwiązania techniczne, wyróżniamy następujące typy systemów:
- Wentylacja przewodowa: usuwa dym bezpośrednio spod stropu za pomocą sieci przewodów i kratek wyciągowych.

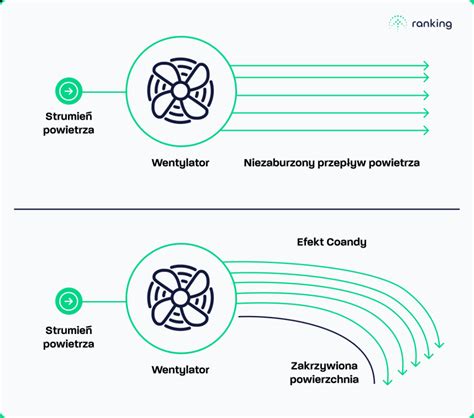

- Wentylacja strumieniowa (jet-fan): wykorzystuje wentylatory osiowe do przemieszczania powietrza w stronę punktów wyciągowych, co eliminuje konieczność stosowania rozbudowanych kanałów.
- Systemy oczyszczania z dymu: usuwają dym zmieszany z powietrzem kompensacyjnym, obniżając temperaturę i toksyczność środowiska.
- Systemy kontroli rozprzestrzeniania dymu i ciepła: utrzymują dym w wyznaczonym obszarze, zapewniając dostęp do źródła ognia.
Projektowanie i wydajność systemów
Projektowanie systemów oddymiania wymaga uwzględnienia wielu czynników, w tym natężenia ruchu pojazdów oraz czasu ewakuacji. Często stosuje się metody analizy CFD (Computational Fluid Dynamics), które pozwalają na precyzyjne modelowanie zjawisk pożarowych.
W procesie wymiarowania istotne są następujące aspekty:
| Parametr | Zalecenie/Wymóg |
|---|---|
| Prędkość powietrza (strumieniowa) | Średnio 1 m/s |
| Wysokość warstwy bezdymnej | Min. 2,20 - 2,50 m |
| Odporność wentylatorów | F400 120 (standardowo) lub F600 60 (przy temp. > 400°C) |
Integracja z automatyką i bezpieczeństwo
Współczesne systemy wentylacji pożarowej garaży często pełnią również funkcję wentylacji bytowej. W trybie normalnym odpowiadają za usuwanie zanieczyszczeń (np. tlenku węgla), a w razie pożaru przełączają się na wydajność wymaganą do oddymiania. Kluczowe znaczenie ma integracja z Systemem Sygnalizacji Pożaru (SSP), który poprzez odpowiednie scenariusze pożarowe zarządza pracą wentylatorów, klap oraz sygnalizacji alarmowej.
Wind Ventilator Animation
Niezbędne jest także zapewnienie stałego dopływu powietrza kompensacyjnego. Wszelkie elementy systemu, w tym przewody i klapy odcinające, muszą posiadać odpowiednią klasę odporności ogniowej (np. EIS 120), aby zagwarantować integralność ochrony przeciwpożarowej budynku.
