Systemy Oddymiania w Projekcie: Znaczenie i Oznaczenia

Systemy oddymiania stanowią kluczowy element ochrony przeciwpożarowej budynków, zapewniając bezpieczeństwo ludzi i minimalizując potencjalne straty materialne. Ich prawidłowe funkcjonowanie wymaga przestrzegania szeregu wymagań prawnych i norm technicznych, a także odpowiedniego projektowania, instalacji i eksploatacji.

Rodzaje Systemów Oddymiania

W zależności od specyfiki budynku i wymagań projektowych stosuje się różne typy systemów oddymiania:

• Systemy oddymiania grawitacyjnego - opierają się na naturalnej różnicy gęstości między gorącymi gazami pożarowymi a chłodniejszym powietrzem zewnętrznym. W pierwszym wypadku stosuje się klapy oddymiające na dachu, o precyzyjnie ustalonej powierzchni, pozwalające na usuwanie dymu z korytarzy i przejść. Okno oddymiające może pojawić się także na ścianie, jednak w takim wypadku rzadko stanowi element systemów grawitacyjnych.
• Systemy oddymiania mechanicznego - wykorzystują wentylatory oddymiające, które wymuszają przepływ dymu i gorących gazów pożarowych. W systemach mechanicznych wsparcia dostarcza nawiew, który można utrzymać na stałym poziomie bez względu na przebieg pożaru oraz warunki panujące na zewnątrz.
• Systemy zapobiegające zadymieniu - mają na celu niedopuszczenie do rozprzestrzeniania się dymu do chronionych przestrzeni, takich jak drogi ewakuacyjne.

Rola i Funkcjonowanie Systemów Oddymiania podczas Pożaru

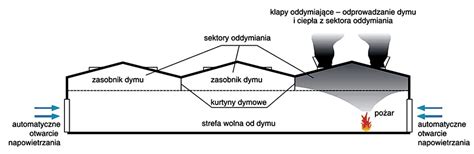

W razie pożaru systemy wentylacyjne odprowadzające dym i ciepło tworzą i utrzymują przypodłogową przestrzeń wolną od dymu. Służą one jednocześnie do odprowadzania gorących gazów wydzielanych podczas pożaru w jego stadium rozwojowym. Stosowanie tych systemów do tworzenia obszarów niezadymionych, poniżej unoszącej się warstwy dymu stało się powszechne.

Wsparcie, jakiego udziela system oddymiania w momencie wystąpienia pożaru, jest nieocenione. Pozwala odprowadzić dym na zewnątrz, ułatwiając przebieg ewakuacji oraz minimalizując ryzyko zatrucia toksycznymi oparami. Jak dobrze wiemy, dym rozprzestrzenia się bardzo szybko i sprawniej, niż sam ogień.

Komponenty i Mechanizmy Klap Dymowych

Systemy oddymiania składają się z podzespołów gwarantujących dopasowanie do potrzeb danego budynku. Najczęściej stosowane są klapy oddymiające, które charakteryzują się konkretnymi mechanizmami otwierającymi:

• Urządzenia wyzwalające:
  • urządzenie wyzwalające aktywowane przez sygnał elektryczny z odległego źródła,
  • pneumatyczne urządzenie wyzwalające.
• Klapa powinna być wyposażona w mechanizm otwierający, działający z wykorzystaniem energii zmagazynowanej wewnątrz klapy - takim jak naboje gazowe, systemy sprężynowe, zasilacz elektryczny - i/lub zewnętrznym źródłem energii. W przypadku połączeń zewnętrznych producent powinien określić wymagania dotyczące działania urządzenia wyzwalającego i mechanizmu otwierającego.

Wymagania Techniczne i Klasyfikacje Klap Dymowych

Projektowanie, instalacja i eksploatacja systemów oddymiania podlegają szeregowi wymagań prawnych i norm technicznych.

Właściwości operacyjne

• Klapa dymowa powinna otwierać się całkowicie w czasie nie dłuższym niż 60 sekund od momentu uruchomienia i pozostawać w pozycji pożarowej otwartej nie wykorzystując zewnętrznego źródła energii (aż do momentu odwołania polecenia) - zarówno przy otwieraniu bez obciążenia jak i z obciążeniem.
• Stosując metodę uproszczoną, współczynnik Cv można przyjmować za równy 0,4 w przypadku instalowania z wyniesieniem min.

Klasyfikacja i normy

• Klapa dymowa ze względu na odporność na niskie temperatury powinna być sklasyfikowana następująco: T(-25), T(-15), T(-05), T(00), TA - gdzie 25, 15, 05 i A odpowiadają temperaturze poniżej 0°C, w której klapa była poddana badaniu.
• Reakcja na ogień materiałów klapy dymowej powinna być badana i klasyfikowana zgodnie z normą PN-EN 13501-1 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Według normy obowiązuje 1 System Poświadczenia Zgodności - wymagany jest więc udział notyfikowanej jednostki certyfikującej.
• Oznakowanie CE zapewnia odpowiedni poziom spełnienia wszystkich charakterystyk produktów oraz ujednolicenie wymagań i metod badań w celu wzajemnego otwarcia rynków krajów UE - a jednocześnie umożliwia zachowanie w każdym kraju możliwość zdefiniowania przepisów dla różnych typów budynków, w celu zapewnienia bezpieczeństwa ludzi i mienia.
• Konieczne jest również określenie właściwości technicznych zewnętrznego źródła energii oraz minimalnej powierzchni geometrycznej otworu oddymiającego.

Projektowanie, Instalacja i Eksploatacja Systemów Oddymiania

Proces projektowania

Proces projektowania i instalacji systemów oddymiania wymaga uwzględnienia szeregu czynników technicznych i formalnych. Stworzenie systemu oddymiania jest zawsze uzależnione od warunków konkretnego pomieszczenia i lokalu, a także możliwości oferowanych przez konstrukcję danego budynku. W trakcie projektowania systemu oddymiania bierze się pod uwagę także wymogi związane z profilem danego miejsca i realizowanymi w nim procesami pracowniczymi, wytwórczymi i innymi.

Projektowanie systemu oddymiania należy powierzyć fachowcom, przygotowanym od strony merytorycznej i praktycznej do niesienia profesjonalnej pomocy. Niezbędna będzie znajomość dostępnej technologii i norm prawnych regulujących dobór poszczególnych komponentów. Kluczowymi etapami jest określenie sposobu napowietrzania oraz obliczenie całkowitej wartości powierzchni czynnej wymagającej oddymiania.

Oznaczenia na projekcie

Kominy i instalacje w dokumentacji technicznej oznaczane są za pomocą standardowych symboli graficznych. Rysunki wskazują przebieg kanałów dymowych, spalinowych i wentylacyjnych oraz ich lokalizację w budynku, co jest kluczowe dla prawidłowego zrozumienia projektu systemu oddymiania.

Eksploatacja i konserwacja

Prawidłowe funkcjonowanie systemów oddymiania wymaga regularnej eksploatacji i konserwacji. Regularne przeglądy, konserwacja i szkolenia personelu są niezbędne dla utrzymania systemów oddymiania w pełnej gotowości do działania.

Systemy oddymiania odgrywają kluczową rolę w zapewnieniu bezpieczeństwa pożarowego budynków. Ich prawidłowe funkcjonowanie wymaga przestrzegania szeregu wymagań prawnych i norm technicznych, a także odpowiedniego projektowania, instalacji i eksploatacji.
