Oddymianie Mechaniczne: Zasada Działania i Rola Klap Dymowych

Systemy oddymiania stanowią integralną część zabezpieczeń przeciwpożarowych, zwiększając szanse na bezpieczną ewakuację oraz ochronę konstrukcji budynku. Podczas pożaru liczy się każda sekunda, dlatego ich prawidłowe funkcjonowanie jest kluczowe. Służą do usuwania dymu oraz trujących gazów z pomieszczeń, co zwiększa bezpieczeństwo osób znajdujących się w budynku oraz ułatwia pracę strażakom. Choć w budynkach montowana jest wentylacja, system oddymiania jest niezależny od niej.

W praktyce to właśnie dym, a nie sam ogień, stanowi największe zagrożenie dla ludzi - ogranicza widoczność, utrudnia ewakuację i szybko prowadzi do utraty przytomności. Prawidłowo zaprojektowany i sprawny system oddymiania ma bezpośredni wpływ na bezpieczeństwo użytkowników obiektu oraz skuteczność działań ratowniczych.

Na Czym Polega Oddymianie Budynku?

Oddymianie polega na kontrolowanym usuwaniu dymu i gorących gazów pożarowych z wnętrza budynku w czasie pożaru. Jego głównym zadaniem jest utrzymanie warunków umożliwiających bezpieczną ewakuację oraz zapewnienie dostępu służbom ratowniczym do źródła zagrożenia. Sprawny system oddymiania ogranicza zadymienie dróg ewakuacyjnych, obniża temperaturę w strefie pożaru i spowalnia rozprzestrzenianie się ognia. W zależności od konstrukcji budynku oraz jego funkcji stosuje się rozwiązania grawitacyjne lub mechaniczne, a w niektórych przypadkach systemy mieszane. Obok systemów nadciśnieniowych, które zabezpieczają przed zadymianiem, jest istotnym zabezpieczeniem przeciwpożarowym.

Wymagania Prawne i Normy Techniczne

Systemy oddymiania muszą spełniać określone przepisy prawne i normy techniczne, które zapewniają ich skuteczność i bezpieczeństwo użytkowania. W Polsce przepisy budowlane oraz rozporządzenia określają, w których budynkach systemy oddymiania są obowiązkowe. Najczęściej wymagane są w wysokich budynkach mieszkalnych, obiektach użyteczności publicznej (takich jak szkoły, szpitale, biurowce, hotele czy centra handlowe), a także w halach produkcyjnych czy garażach podziemnych.

Kluczowe akty prawne i normy to:

• Warunki Techniczne (WT): Podstawowy akt prawny określający wymagania dotyczące projektowania i wyposażenia budynków w systemy oddymiania (np. WT 2021). Zgodnie z tymi wymogami, każda wielokondygnacyjna klatka schodowa przeznaczona do ewakuacji musi być zabezpieczona urządzeniami oddymiającymi lub systemem różnicy ciśnień.

• Normy PN-EN: W szczególności norma PN-EN 12101 dotyczy systemów kontroli dymu i ciepła. Ważne jest, aby zasilacz systemu oddymiania był zgodny z PN-EN 12101-10.

• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. (Dz.U. nr 109, poz. 719) oraz późniejsze.

• Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej - Państwowy Instytut Badawczy (CNBOP-PIB): Opracowuje wytyczne dotyczące projektowania, instalacji i eksploatacji systemów oddymiania (np. wytyczne W-0003:2016), które określają parametry urządzeń (np. minimalna powierzchnia klapy dymowej, czas otwarcia, prędkość przepływu).

Zgodnie z przepisami, systemy oddymiania muszą być regularnie kontrolowane i serwisowane.

Oddymianie Grawitacyjne - Kontekst

Oddymianie grawitacyjne wykorzystuje naturalne zjawiska fizyczne - unoszenie się gorącego dymu ku górze, wykorzystując naturalny ciąg termiczny. Podstawowymi elementami są klapy dymowe, okna oddymiające oraz otwory napowietrzające. W momencie wykrycia pożaru czujki dymowe automatycznie wykrywają dym i przekazują impuls do central, co uruchamia całą procedurę oddymiania. Centrala oddymiania aktywuje odpowiednie elementy systemu, takie jak klapy oddymiające i okna oddymiające. Otwory te umieszczone są w wyższych partiach budynku, co pozwala na szybkie usuwanie dymu i trujących gazów na zewnątrz. System oddymiania grawitacyjnego ma na celu usprawnienie naturalnego ciągu w dolnych częściach budynku. Żeby było to możliwe, konieczne jest doprowadzenie do pomieszczenia świeżego powietrza. Do tego celu instalowane są specjalne elementy konstrukcyjne, które na co dzień mogą służyć do codziennej wentylacji pomieszczeń.

Rozwiązanie to jest proste i nie wymaga zasilania elektrycznego podczas właściwej akcji (po otwarciu klap i otworów czerpnych system działa na zasadzie grawitacji). Ma jednak ograniczenia praktyczne. Grawitacja może być niewystarczająca przy niskiej temperaturze powietrza (słaby ciąg termiczny), przy silnym wietrze czy w bardzo wysokich budynkach. Wytyczne projektowe CNBOP-PIB zalecają stosowanie systemów grawitacyjnych przede wszystkim w relatywnie niskich obiektach (do ok. 5 kondygnacji). W praktyce jednak oddymianie grawitacyjne najlepiej sprawdza się w budynkach o niskiej i średniej wysokości (zwykle do 5-7 kondygnacji), gdzie ma zapewnione warunki do efektywnego działania.

Oddymianie Mechaniczne - Zasada Działania i Rola Klap Dymowych

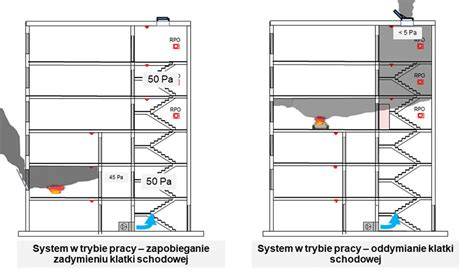

W budynkach wyższych lub bardziej skomplikowanych architektonicznie, w których oddymianie grawitacyjne może być niewystarczające, często stosuje się systemy oddymiania mechanicznego lub wentylację o różnicowanym ciśnieniu powietrza. Oddymianie mechaniczne jest zaawansowaną alternatywą dla systemu grawitacyjnego i opiera się na wymuszonym usuwaniu dymu za pomocą wentylatorów oddymiających, kanałów i central sterujących. System ten działa niezależnie od naturalnego ciągu powietrza, co pozwala precyzyjnie kontrolować kierunek i intensywność przepływu dymu.

Zasada Działania Nawiewu Mechanicznego

Nawiew mechaniczny (wspomaganie lub układ nadciśnieniowy) to rozwiązanie aktywne. Po wykryciu dymu przez czujkę dymową lub naciśnięciu przycisku oddymiania, centrala oddymiania uruchamia wentylatory, które zasysają dym i gorące powietrze na zewnątrz. Klapy dymowe otwierają się automatycznie, co dodatkowo usprawnia proces oddymiania. Wentylator podaje zewnętrzne powietrze na najniższy poziom klatki, utrzymując tam stały, regulowany przepływ. W wytycznych CNBOP-PIB nawiew mechaniczny definiuje się jako układ o zmiennym wydatku, zapewniający stały przepływ objętości mieszaniny powietrza i dymu przez urządzenie oddymiające niezależnie od warunków rozwoju pożaru. Innymi słowy, wentylator automatycznie dopasowuje obroty, aby zachować określoną prędkość wypływu przez klapę dymową, niezależnie od nieszczelności (np. otwieranie drzwi) czy zmian gęstości gazów.

Dzięki temu system wspomagany mechanicznie jest bardziej odporny na zakłócenia i niesprzyjające warunki atmosferyczne (wietrzne czy temperaturowe), a projektowane jest dla niego większe bezpieczeństwo: nawet przy znacznej różnicy temperatur czy wiatrach wentylator zapewnia wypchnięcie dymu ku górze. Mechaniczny nawiew pozwala na skuteczne oczyszczenie klatki schodowej z dymu z dolnych kondygnacji aż do poziomu, na którym znajduje się pożar - nawet gdy grawitacja sama by nie wystarczyła. Jest to niezbędne zwłaszcza w nowoczesnych budynkach złożonych architektonicznie lub w strefach o dużym parciu wiatru.

Rola Klap Dymowych w Systemie Mechanicznym

Klapy dymowe są integralną częścią systemów oddymiania. Służą do odprowadzania dymu, tym samym zmniejszenia temperatury oraz toksyczności gazów pożarowych znajdujących się w pomieszczeniach w trakcie pożaru. Mogą być również używane w procesie wspomagania naturalnej wentylacji pomieszczeń. W systemach mechanicznych, klapy dymowe (lub wentylatory odciągowe) montowane na stropie klatki schodowej odpowiadają za wypływ gorących gazów pożarowych. Dym przemieszcza się ku górze, docierając do czujki dymu umieszczonej w górnych partiach pomieszczenia wydzielonego pożarowo. Dym oddziałuje na czujnik dymu, który automatycznie przesyła sygnał do centrali oddymiania, uruchamiającej siłownik pneumatyczny / elektryczny unoszący klapę dymową umieszczoną w otworze dachowym lub otwierający klapę dymową umieszczoną w otworze elewacyjnym budynku.

W przypadku systemów grawitacyjnych nie zaleca się, zgodnie z wytycznymi CNBOP-PIB, stosowania otwieranych okien lub urządzeń zlokalizowanych na elewacjach - ze względu na zwiększoną podatność na parcie wiatru i możliwość zakłócenia przepływu powietrza. Zdecydowanie lepszym rozwiązaniem są klapy dymowe zlokalizowane w najwyższym punkcie klatki. Klapy, często z poliwęglanu lub szkła, mają powierzchnię czynną (Aa) dostosowaną do wymagań normy EN 12101-2, zapewniając efektywną wentylację. Ilość klap dymowych zależy od wysokości budynku, w którym zostaną one zamontowane oraz od powierzchni rzutu poziomego klatki schodowej.

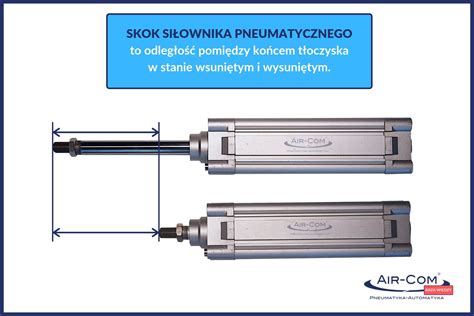

Pneumatyczny System Oddymiania Klap

Pneumatyczny system oddymiania to specyficzne rozwiązanie stosowane w budynkach, które w razie pożaru skutecznie usuwa dym i toksyczne gazy. Opiera się na wykorzystaniu energii sprężonego gazu, najczęściej dwutlenku węgla (CO2), przechowywanego w specjalnych nabojach lub butlach pod wysokim ciśnieniem (ok. 60-100 bar). W momencie wykrycia pożaru przez czujki dymu lub temperatury sygnał z termowyzwalacza (bezpiecznika topikowego) aktywuje zawór, który uwalnia gaz do siłowników pneumatycznych zamontowanych przy klapach oddymiających. Siłowniki, działając jak tłoki, błyskawicznie otwierają klapy (w czasie poniżej 10 sekund), umożliwiając ujście dymu i gorących gazów na zewnątrz.

Systemy oddymiania tego typu są w pełni autonomiczne - nie wymagają zasilania elektrycznego do samego otwarcia, co zwiększa ich niezawodność w przypadku awarii prądu. Główne komponenty pneumatycznego systemu oddymiania to butla (nabój) z gazem, przewody dystrybuujące CO2, siłowniki oraz klapy oddymiające - każdy z nich musi być precyzyjnie dopasowany do specyfiki budynku. Butla, zazwyczaj stalowa, jest wyposażona w zawór bezpieczeństwa i umieszczona w łatwo dostępnym miejscu do konserwacji. Przewody, wykonane z materiałów odpornych na wysokie ciśnienie, transportują gaz do siłowników, które przekształcają energię pneumatyczną w ruch mechaniczny.

Kluczowe Elementy Wykonawcze Systemu Oddymiania Mechanicznego

Typowa instalacja oddymiania mechanicznego składa się z kilku kluczowych elementów:

• Klapy dymowe (wentylatory odciągowe): Urządzenia do odprowadzania dymu, montowane w najwyższym punkcie klatki schodowej. Zasilanie siłowników klap jest sterowane przez centralę.

• Centrala sterująca oddymianiem (CSP): To urządzenie odpowiedzialne za odbieranie sygnałów z czujek dymu oraz systemów sygnalizacji pożarowej. Zarządza wszystkimi elementami wykonawczymi: klapami, siłownikami, wentylatorami, żaluzjami i innymi podzespołami systemu. W przypadku oddymiania wspomaganego nawiewem mechanicznym, centrala musi zapewnić ciągłość zasilania przez cały okres ewakuacji i działania służb - często przez 30 minut, a nawet dłużej. Dlatego najlepiej montować ją w dolnych, chłodniejszych częściach klatki lub w odrębnym, zabezpieczonym technicznie pomieszczeniu.

• Zasilacz rezerwowy: Podstawowe źródło awaryjnego zasilania dla instalacji oddymiającej. Jego zadaniem jest automatyczne przełączenie z zasilania podstawowego na rezerwowe w sytuacji awarii. Wymagana zgodność z PN-EN 12101-10 oznacza, że urządzenie powinno być certyfikowane do współpracy z instalacjami wentylacji pożarowej, a także zdolne do podtrzymania pracy przez określony czas, w zależności od klasy zastosowania systemu.

• Otwory nawiewu kompensacyjnego lub nawiew mechaniczny: Punkt napływu świeżego powietrza do klatki schodowej (np. drzwi, okno, żaluzja) umieszczony możliwie najniżej i otwierany automatycznie równocześnie z uruchomieniem systemu. Alternatywą dla pasywnych otworów jest właśnie nawiew mechaniczny: zamiast statycznego otworu można zastosować wentylator nadmuchowy na parterze klatki, podający powietrze do wnętrza szybu. Wówczas wentylator staje się źródłem napływu powietrza kompensacyjnego z regulowaną wydajnością. W każdym przypadku należy tak dobrać i umiejscowić dolne czerpnie, aby były zabezpieczone przed zadymieniem (np. umieszczone w miejsca niezależnie od strefy pożarowej) i zapewniały łatwy dopływ zewnętrznego powietrza.

• Czujki dymu / ręczne przyciski oddymiania: Uruchamiają system automatycznie lub manualnie.

• Okablowanie: Łączy wszystkie podzespoły, musi być odporne na ogień.

Istnieje również możliwość uruchomienia klapy dymowej ręcznie, poprzez przycisk oddymiania lub urządzenia wyzwalające. Automatyka sterowania zapewnia, że podczas akcji oddymiania dolne otwory zostaną otwarte w ciągu 60 s od alarmu, co jest wymagane przez przepisy. Dzięki otworom kompensacyjnym utrzymywane jest zrównoważone ciśnienie - powietrze napływa w miarę usuwania dymu, co przyspiesza wypychanie gorących gazów na zewnątrz. W praktyce nawiew kompensacyjny pełni rolę swoistej „poduszki powietrznej” na dole klatki, bez której dym z niższych kondygnacji mógłby się cofać do środka budynku.

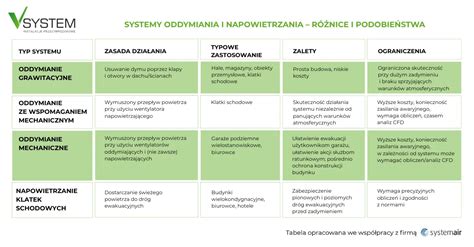

Porównanie Systemów Oddymiania: Grawitacyjne vs. Mechaniczne

Podstawowa różnica między tymi systemami dotyczy sposobu działania. Oddymianie grawitacyjne wykorzystuje naturalne zjawiska fizyczne, natomiast oddymianie mechaniczne opiera się na pracy urządzeń elektrycznych, co zapewnia większą kontrolę, lecz wiąże się z wyższymi kosztami inwestycyjnymi i eksploatacyjnymi.

Wybór odpowiedniego rozwiązania nie jest dowolny - często wynika wprost z przepisów oraz charakteru obiektu. W wielu budynkach stosuje się oba systemy równolegle, np. oddymianie grawitacyjne klatek schodowych i oddymianie mechaniczne garaży.

Zastosowanie i Wymagania Oddymiania Mechanicznego

Oddymianie mechaniczne jest stosowane przede wszystkim w budynkach wielokondygnacyjnych, garażach podziemnych, centrach handlowych oraz obiektach, w których oddymianie grawitacyjne nie może być skutecznie zastosowane. Zaleca się je w przypadku podwyższonych wymagań niezawodności systemu oddymiania. Jest niezbędne zwłaszcza w nowoczesnych budynkach złożonych architektonicznie lub w strefach o dużym parciu wiatru.

Według rekomendacji CNBOP-PIB:

• W budynkach średniowysokich (5-9 kondygnacji) potrzebna jest kontrola przepływu dymu w zmiennych warunkach i przy większej wysokości szybu, dlatego zalecane jest oddymianie mechaniczne.
• W budynkach wysokich / wysokościowcach wymagana jest najwyższa niezawodność, odporność na nieszczelności oraz wiatry; ochrona stref chronionych - stosuje się różnicowanie ciśnienia, które jest formą zaawansowanego oddymiania mechanicznego.

Zaletą oddymiania mechanicznego jest jego wysoka skuteczność oraz możliwość dostosowania parametrów pracy do konkretnego scenariusza pożarowego. System ten wymaga jednak bardziej zaawansowanej infrastruktury, regularnych przeglądów oraz niezawodnego zasilania, często z uwzględnieniem zasilania rezerwowego. Konieczność regularnych przeglądów technicznych i serwisu jest obowiązkowa.

Podstawowe Błędy w Wykonaniu Systemu Oddymiania

W praktyce wiele systemów oddymiania nie spełnia swojej funkcji z powodu błędów projektowych lub eksploatacyjnych. Do najczęstszych należą:

• Brak automatycznego otwierania otworów napływu powietrza kompensacyjnego: Dotyczy to przede wszystkim starszych systemów, gdzie zakładano ręczne otwieranie drzwi lub okien. Aktualne Warunki Techniczne (WT) wyraźnie wskazują na obowiązek stosowania rozwiązań z pełną automatyzacją uruchamiania.

• Niewłaściwa lokalizacja czujek dymu: System oddymiania musi aktywować się automatycznie po wykryciu dymu przez system detekcji. Instalacje powinny być wyposażone w czujki dymu rozmieszczone na każdej kondygnacji. Niestety, często spotyka się sytuacje, gdzie zamontowana jest tylko jedna czujka - przy klapie dymowej. Taki układ znacząco ogranicza funkcjonalność i może skutkować niewykryciem dymu na niższych piętrach, prowadząc do tzw. „zawieszenia dymu”.

• Stosowanie niewłaściwych zamków w drzwiach napowietrzających: Mechaniczne zamki z ryglem ręcznym, które nie są zintegrowane z automatyką systemu oddymiania, mogą uniemożliwić otwarcie skrzydła przez siłowniki. W najlepszym przypadku dochodzi do uszkodzenia drzwi, natomiast w rzeczywistej sytuacji pożarowej może to całkowicie zablokować drogę ewakuacyjną, stanowiąc bezpośrednie zagrożenie życia.

• Niesprawne wentylatory lub brak zasilania rezerwowego w przypadku oddymiania mechanicznego.

• Zablokowane klapy dymowe i brak drogi napływu powietrza.

• Niesprawna automatyka sterująca oraz brak powiązania systemu oddymiania z sygnalizacją pożaru.

Dlatego projektując system oddymiania, należy bezwzględnie stosować siłowniki otwierające drzwi lub okna kompensacyjne zintegrowane z centralą, zamki elektromagnetyczne lub elektrozaczepy, które automatycznie się zwalniają po otrzymaniu sygnału z systemu, oraz przeprowadzać testy dynamiczne drzwi z siłownikiem. Zaniedbania w tym zakresie mogą skutkować poważnymi konsekwencjami.

Dopuszczenie do Eksploatacji i Nadzór Techniczny

Każda instalacja oddymiania musi przed przekazaniem do użytkowania przejść serię prób i testów funkcjonalnych potwierdzających prawidłowe działanie wszystkich elementów - zarówno mechanicznych (klapy, wentylatory), jak i sterujących (czujki, centrala). Zarówno oddymianie grawitacyjne, jak i oddymianie mechaniczne muszą być regularnie testowane i konserwowane. Brak przeglądów lub niesprawność elementów systemu to jedne z najczęstszych nieprawidłowości wykrywanych przez Państwową Straż Pożarną (PSP).

System oddymiania, niezależnie od tego, czy jest grawitacyjny, czy mechaniczny, wymaga regularnych kontroli. Przeglądy pozwalają wykryć usterki, zanim staną się realnym zagrożeniem. Dodatkowo umożliwiają dostosowanie systemu do zmian w sposobie użytkowania budynku, które mogą wpływać na skuteczność oddymiania. Wybór odpowiedniego rozwiązania musi wynikać z analizy budynku, jego funkcji i obowiązujących przepisów. Równie ważne jak sam projekt jest regularne utrzymanie i kontrola systemów oddymiania. Tylko sprawny i prawidłowo dobrany system daje realną szansę na bezpieczną ewakuację i skuteczne działania ratownicze w przypadku pożaru.
