Okna Oddymiające Dachowe: Klucz do Bezpieczeństwa Pożarowego

W nowoczesnym budownictwie bezpieczeństwo staje się priorytetem, szczególnie w zakresie ochrony przed pożarami, gdzie technologia rozwija się dynamicznie. Jednym z kluczowych elementów ochrony przeciwpożarowej jest skuteczne odprowadzanie dymu oraz gorących gazów powstałych podczas pożaru. Wiele obiektów projektuje systemy oddymiania dachów, których zadaniem jest szybkie odprowadzanie dymu na zewnątrz budynku. Okna oddymiające to specjalistyczne urządzenia, które mogą uratować życie i zminimalizować straty materialne w przypadku pożaru.

Rola i Znaczenie Okien Oddymiających w Ochronie Przeciwpożarowej

Dym wydzielający się równocześnie z palącym ogniem stanowi ogromne zagrożenie dla zdrowia i życia ludzi. Ponad 90% ofiar pożarów umiera z powodu zatrucia dymem, a nie z powodu wysokiej temperatury czy kontaktu z ogniem, jak się powszechnie sądzi. Gęsty dym obniża widoczność, co utrudnia ewakuację, a także może być śmiertelnie niebezpieczny w inhalacji. Dym i wydzielające się ciepło powodują również znaczne straty materiałowe w budynkach objętych pożarem.

Okna oddymiające umożliwiają sprawne odprowadzenie dymu z pomieszczeń i dróg ewakuacyjnych, co pozwala nie tylko bezpiecznie wyprowadzić ludzi z budynku objętego pożarem, ale też czyni tę ewakuację mniej chaotyczną. Dym, trujące toksyny i wysoka temperatura mogą utrudnić poruszanie się, wywoływać dezorientację, panikę i zatrucie. Zastosowanie odpowiednich systemów odprowadzania dymu i ciepła pozwala w znacznej mierze uniknąć zagrożeń powstałych przez ich koncentrację. Okna oddymiające umożliwiają również sprawne przeprowadzenie akcji gaśniczej, a straż pożarna może szybciej przystąpić do działania, gdy wejście do budynku jest mniej ryzykowne, a przemieszczanie się po nim łatwiejsze. Poprawiają też widoczność na korytarzach w trakcie ewakuacji. Korzyści z montażu okien oddymiających są liczne i trudno je przecenić, ponieważ znacząco poprawiają one bezpieczeństwo mieszkańców i użytkowników budynków, wspierają akcje ratownicze i mogą przyczynić się do zabezpieczenia mienia, ograniczając szybkie rozprzestrzenianie się ognia.

Jak Działają Okna Oddymiające?

Okna oddymiające to specjalne okna stosowane głównie w budynkach użyteczności publicznej oraz mieszkalnych wielokondygnacyjnych. Ich głównym zadaniem jest usuwanie dymu i ciepła podczas pożaru. Najnowszej generacji oddymiające okna dachowe działają automatycznie - gdy zintegrowany w systemie oddymiania detektor wykryje zagrożenie, okno oddymiające samoczynnie otworzy się, by umożliwić szybkie odprowadzenie dymu oraz niebezpiecznych oparów i toksyn z budynku. W momencie wykrycia dymu czujniki uruchamiają mechanizm otwierania okna, dzięki czemu czas jest kluczowy, ponieważ dym jest jednym z głównych zagrożeń podczas pożaru. Okno oddymiające może być również w razie potrzeby uruchomione ręcznie poprzez zbicie szybki przycisku alarmowego.

Istotna cechą okien oddymiających jest to, że muszą otworzyć swoje skrzydła do pozycji maksymalnej w ciągu zaledwie 60 sekund od wykrycia dymu przez centralę sterującą lub od uruchomienia alarmu w sposób ręczny. Aby dachowe okna oddymiające zadziałały prawidłowo, czyli aby w odpowiednim czasie i w całym możliwym zakresie otwarcia odpowiednio szybko i szeroko uniosło się skrzydło okna, konieczna jest ogromna staranność już na etapie ich projektowania, a także dbałość o jakość użytych do ich produkcji komponentów i materiałów.

Elementy Systemu Oddymiania

Okno oddymiające jest częścią rozbudowanego systemu oddymiania, w skład którego wchodzą:

• Detektory dymu: wykrywają zagrożenie i wysyłają sygnał.
• Przyciski stłuczeniowe/alarmowe: umożliwiają ręczne uruchomienie systemu w przypadku wcześniejszego, np. wzrokowego wykrycia pożaru.
• Centrala sterująca: najważniejszy element systemu, odbiera sygnały z czujników i przycisków, a następnie uruchamia siłowniki elektryczne otwierające okno. W znakomitej większości przypadków system jest podłączany bezpośrednio do systemu alarmowego najbliższej jednostki straży pożarnej.
• Siłowniki elektryczne/gazowe: otwierają skrzydło okna.
• Czujnik deszczu: automatycznie zamyka okno podczas opadów, podnosząc komfort użytkowania na co dzień.
• Przyciski komfortowej wentylacji/przełącznik naścienny: umożliwiają codzienną wentylację pomieszczenia poprzez otwieranie okna. Po upływie zaprogramowanego czasu okno automatycznie się zamyka.

Wymogi Prawne i Certyfikacja Okien Oddymiających

W Polsce regulacje prawne dotyczące instalacji okien oddymiających są szczegółowo określone. Zgodnie z obowiązującymi przepisami, w budynkach wielokondygnacyjnych oraz użyteczności publicznej obowiązkowe jest zastosowanie systemów oddymiania, w tym okien oddymiających. Normy te są ściśle kontrolowane przez organy nadzoru budowlanego, a nieprzestrzeganie ich może skutkować poważnymi sankcjami.

Okna oddymiające muszą przejść szereg drobiazgowych testów, nim trafią do użytku. Potwierdzeniem ich niezawodności jest m.in. oznaczenie CE zgodnie z europejską normą EN 12101-2, obowiązującą systemy oddymiające i odprowadzające ciepło tworzące kompleksowe systemy ochrony przeciwpożarowej. Norma EN 12101-2, stosowana dla certyfikowanych okien oddymiających od września 2006 roku, określa szczegółowe wymagania i metodologię badań.

Certyfikowane okna oddymiające spełniają szereg istotnych wymogów, w tym:

• Odporność na wysoką temperaturę: Wymóg dotyczący temperatury, przy której urządzenie oddymiające będzie w pełni prawidłowo funkcjonować przy narażeniu na działanie wysokiej temperatury przez 30 minut. Układ otwierania okna oddymiającego musi przejść badania i uzyskać certyfikat jako jeden element.
• Niezawodność: Okna oddymiające muszą bezawaryjnie wykonać 10 000 cykli roboczych, zgodnie z wymogami testu niezawodności według normy EN 12101-2.
• Odporność na czynniki środowiskowe: Okna powinny wyróżniać się doskonałymi parametrami technicznymi w zakresie niezawodności, odporności na temperaturę, wiatr czy obciążenie śniegiem.

Informacje dotyczące wydajności muszą być przedstawione na samych produktach oraz towarzyszącej deklaracji CE lub certyfikacie zgodności. Produkt do grawitacyjnego odprowadzania dymu i ciepła nie może posiadać oznaczenia CE, jeżeli nie został sklasyfikowany zgodnie z normą produktów EN 12101-2.

Gdzie Stosuje Się Okna Oddymiające?

Okna oddymiające są stosowane wszędzie tam, gdzie wymagane lub zalecane jest naturalne odprowadzanie dymu przez okno. Są powszechnie stosowanym rozwiązaniem, dzięki któremu w budynku znacząco wzrasta poziom bezpieczeństwa.

Połaciowe okna oddymiające są istotnym elementem ochrony przeciwpożarowej, której szczegółowe wymogi regulują polskie i unijne przepisy. Niezależnie od prawnych wskazań, zastosowanie okien oddymiających jest zalecane jako jeden ze sprawdzonych sposobów na podwyższenie bezpieczeństwa osób użytkujących dany budynek lub go zamieszkujących, w takich obiektach jak:

• Budynki użyteczności publicznej
• Budynki mieszkalne wielokondygnacyjne
• Hotele
• Biurowce
• Markety
• Gmachach użyteczności publicznej
• Hale przemysłowe
• Magazyny

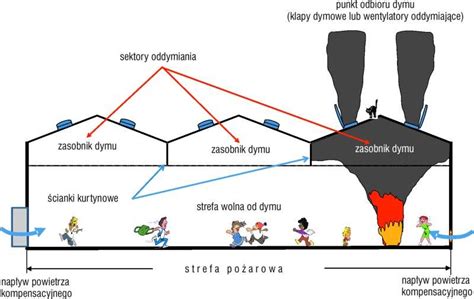

W niektórych obiektach stosuje się świetliki dachowe wyposażone w funkcję oddymiania. Lokalizacja i rodzaj okien oddymiających mogą zależeć od specyficznych wymogów dotyczących powierzchni czynnej aerodynamicznie (wymagającej zastosowania deflektorów wiatrowych) lub powierzchni geometrycznej oddymiania. Troska o dobro ludzi, jak i zdrowy rozsądek podpowiadają, że dobrze działające (i certyfikowane!) okna oddymiające warto zamontować w każdym budynku, nawet jeśli wprost nie nakazują tego przepisy.

Przegląd Funkcji i Specyfikacji Okien Oddymiających Różnych Producentów

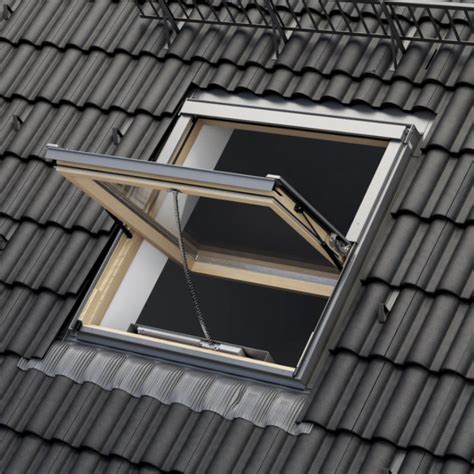

Okna Dakea Smoke Vent Energy

Dachowe okno oddymiające Dakea Smoke Vent Energy to środkowo-obrotowe okno KAS przeznaczone do montażu w dachach o kącie nachylenia od 15 do 60 stopni. Jest to certyfikowany i gruntownie przetestowany produkt z oznaczeniem CE zgodnym z europejską normą EN 12101-2, wyróżniający się doskonałymi parametrami technicznymi w zakresie niezawodności, odporności na temperaturę, wiatr czy obciążenie śniegiem.

Każde okno oddymiające Dakea Smoke Vent Energy to solidna konstrukcja zbudowana z naturalnego skandynawskiego drewna sosnowego, wyposażona w pakiet składający się z zewnętrznej szyby hartowanej o dużej wytrzymałości. Wewnętrzna szyba jest dodatkowo laminowana, dzięki czemu w przypadku stłuczenia odłamki szkła nie wpadną do pomieszczenia.

Elektrycznie sterowane okna Smoke Vent Energy są wyposażone w elektryczny silnik i siłowniki gazowe. System obsługujący okno Dakea Smoke Vent Energy można również doposażyć w czujnik deszczu, aby podnieść komfort jego użytkowania na co dzień oraz zapewnić maksymalną sprawność i wygodę wentylacji. Dodatkowe opcje (przełącznik naścienny i czujnik deszczu) zapewniają komfortową wentylację.

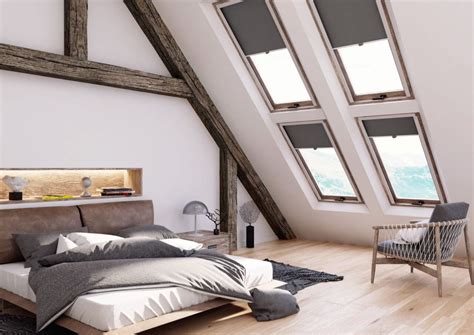

Okna VELUX

Okna oddymiające VELUX spełniają wymogi testu niezawodności według normy EN 12101-2. Mogą być montowane na dachach o nachyleniu od 15 do 90 stopni, przy czym w przypadku dachów o nachyleniu od 60 do 90 stopni mogą obowiązywać specjalne wymogi. W celu ułatwienia i przyspieszenia montażu na skrzydle okna dachowego jest fabrycznie zamontowany kompaktowy silnik, który jest niewidoczny, kiedy okno jest zamknięte. Do okna przymocowuje się dwa dyskretne siłowniki gazowe umożliwiające stabilne i szybkie otwarcie okna.

Okna VELUX są dostępne w różnych wariantach wykończenia, w tym z trzyszybowym pakietem o doskonałych właściwościach termoizolacyjnych. System sterowania VELUX (KFX 210) jest bardzo wszechstronnym i ekonomicznym rozwiązaniem, przystosowanym do wielu możliwych zastosowań, od klatek schodowych w budynkach mieszkalnych po duże budynki komercyjne. Może być on wykorzystany do sterowania maksymalnie czterema oknami oddymiającymi, co daje możliwość stworzenia geometrycznej powierzchni oddymiania na poziomie 6-5 m² lub powierzchni czynnej aerodynamicznie na poziomie prawie 3 m². System sterowania VELUX (KFX 210) do jednoczesnego sterowania maksymalnie czterema oknami oddymiającymi lub w połączeniu z większą liczbą central sterujących VELUX KFC 210/220 może być sterowany przez zewnętrzny system alarmowy.

Symetria zapewniana przez środkową oś obrotu przy kącie otwarcia 90° sprawia, że wydajność oddymiająca okna jest bardziej wyrównana, ponieważ okno dachowe ze środkową osią obrotu umożliwia skuteczne odprowadzanie dymu i ciepła bez względu na kierunek wiatru. Oznacza to, że nie jest konieczny czujnik wiatru i często tylko jedno okno oddymiające VELUX jest potrzebne, aby zaspokoić potrzeby danego obiektu.

• Okno oddymiające VELUX z deflektorem: powinno być stosowane, kiedy istnieją wymogi dotyczące powierzchni czynnej aerodynamicznie. Deflektory wiatrowe należy zamontować, jeżeli wymogi prawne w zakresie oddymiania dotyczą powierzchni czynnej aerodynamicznej.
• Okno oddymiające VELUX (bez deflektora): powinno być stosowane, kiedy istnieją wymogi dotyczące powierzchni geometrycznej oddymiania.

Okna Roto

Okna oddymiające Roto przeznaczone są do niezawodnego zastosowania na dachu. Okno oddymiające R5 marki Roto spełnia wszystkie wymagania stawiane naturalnym urządzeniom do odprowadzania dymu i ciepła. W połączeniu z odpowiednią centralą sterującą stanowi część znormalizowanego systemu oddymiania.

Okna Aluminiowe D+H

Okna oddymiające w grawitacyjnych systemach oddymiania mają za zadanie odprowadzić dym i trujące gazy z budynku w przypadku pożaru, co umożliwia oddymianie klatek schodowych i innych wyznaczonych stref, bezpieczną ewakuację i ograniczenie strat materialnych. W skład okiennego systemu oddymiania wchodzi okno aluminiowe oraz odpowiednio dobrany do niego certyfikowany napęd elektryczny. D+H oferuje certyfikowane okna oddymiające wykonane na systemach aluminiowych wiodących producentów. Okna oddymiające D+H posiadają wymagane certyfikaty i kompletną dokumentację. Czujnik deszczu dostarczany jest wraz z systemem kontroli dymu i wentylacji.

Instalacja i Konserwacja Systemów Oddymiania

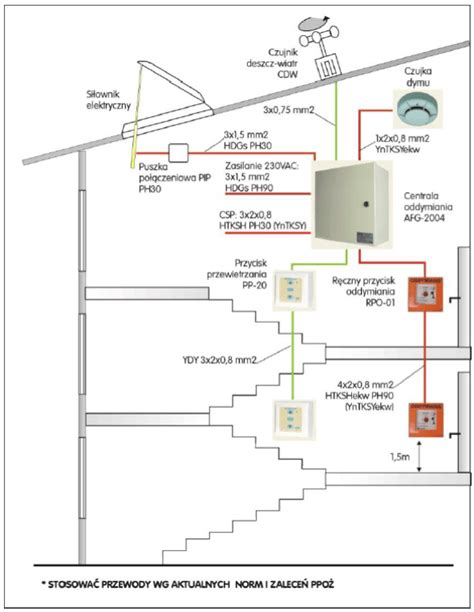

Podłączenie systemu oddymiania polega na doprowadzeniu zasilania 230V AC do centralki oddymiania, a następnie odpowiednimi przewodami do pozostałych elementów systemu. Długość potrzebnych przewodów elektrycznych zależy od rozmieszczenia poszczególnych komponentów systemu. Schemat połączeń elektrycznych znajduje się w instrukcji montażu centralki oddymiania.

Instalacja systemu oddymiania powinna być wykonana przez wykwalifikowaną osobę posiadającą świadectwo eksploatacji urządzeń (uprawnienia elektryczne do 1 kV). System powinien być sprawdzany pod względem niezawodności co 6 miesięcy, co jest kluczowe dla zapewnienia jego skuteczności w krytycznych momentach.
