Oddymianie Hal Magazynowych do 4000 m²: Kompleksowy Przewodnik

Planowanie skutecznego systemu oddymiania w halach magazynowych jest niezwykle ważne. Gwarantuje to nie tylko szybką ewakuację dymu, ale również zapewnia bezpieczeństwo osób znajdujących się w budynku oraz ochronę mienia. Oddymianie hal magazynowych to bardzo ważny element w zapewnianiu bezpieczeństwa przeciwpożarowego. W Polsce obowiązują przepisy prawne i standardy, które chronią życie i majątek.

Znaczenie i Cel Systemów Oddymiania w Halach Magazynowych

Systemy oddymiania to zaawansowane rozwiązania stosowane w budynkach, halach, pomieszczeniach biurowych, klatkach schodowych itp. Rolą systemu oddymiania jest odprowadzenie gromadzącego się w trakcie pożaru dymu, ciepła i gazów, które zagrażają zdrowiu i życiu. Zadaniem urządzeń oddymiających jest usuwanie dymu i umożliwienie ucieczki z płonącego budynku.

Systemy wentylacji oddymiającej obiektów magazynowych i produkcyjnych mają za zadanie efektywnie obniżać temperaturę dymu w strefie podstropowej oraz utrzymywać dym na odpowiedniej wysokości, dzięki czemu zabezpieczane są drogi ewakuacyjne przed zadymieniem. Obniżenie temperatury dymów w strefie podstropowej sprawia, że konstrukcja budynku nie jest tak narażona na zniszczenie. Usunięcie dymu ułatwia pracę ekip ratowniczych, ponieważ poprawia widoczność i zmniejsza zgęszczenie duszącego gazu. Dym może stanowić równie duże niebezpieczeństwo podczas pożaru, jak ogień czy wysoka temperatura. Dym i inne unoszące się w powietrzu gazy zmniejszają widoczność, a tym samym utrudniają pracownikom ewakuację, zaś straży pożarnej akcję ratowniczą.

Stosowanie systemu oddymiania to de facto wymóg. System oddymiania nie uchroni hali od pożaru, ale zwiększa on szanse na przetrwanie nie tylko samego obiektu, ale również jego wyposażenia. Opóźni rozwój pożaru przez zmniejszenie temperatury wewnątrz pomieszczeń oraz da więcej czasu na ewakuację. Tego typu rozwiązania powinny być bezwzględnie stosowane w przypadku nowo powstających budynków, a także w przypadku starszych budynków.

Podstawy Prawne i Wymagania Przepisów Przeciwpożarowych

Konieczność zapewnienia odpowiednio szybkiego oddymienia hal produkcyjnych lub magazynowych wynika z obowiązujących przepisów techniczno-budowlanych. W Polsce obowiązują przepisy prawne i standardy, które chronią życie i majątek. Rozporządzenia ministra infrastruktury to kluczowe dokumenty, które określają wymagania techniczne dla systemów oddymiania. Ustawa o ochronie przeciwpożarowej nakazuje wprost stosowanie rozwiązań, które ograniczą rozprzestrzenianie się ognia i dymu wewnątrz obiektu budowlanego.

Kluczowe normy techniczne:

• PN-B-02877-4:2001 „Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania.”
• PN-EN 12101-3:2015-10 „Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 3: Wentylatory do usuwania dymu i ciepła. Dane techniczne.”
• PN-EN 13501-1:2019-02 „Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 1: Klasyfikacja na podstawie wyników badań reakcji na ogień.”

Szczegółowe wytyczne dotyczące obliczania powierzchni klap dymowych oraz ich rozmieszczenia w dachach budynków, a także przewidywalną szybkość rozprzestrzeniania się pożaru w różnego rodzaju pomieszczeniach znajdują się w normie PN-B-02877-4:2001. Zgodnie z tą normą wymaganą powierzchnię czynną klap dymowych ustala się na podstawie rzeczywistej powierzchni przestrzeni poddachowej, wysokości obiektu, pożądanej wysokości warstwy wolnej od dymu, a także od szybkości rozprzestrzeniania się pożaru (ta jest natomiast uzależniona np. od rodzaju składowanych materiałów).

Norma PN-EN 12101-3:2015-10 określa natomiast m.in. charakterystykę urządzeń do mechanicznego odprowadzania dymu i ciepła (wentylatorów), które są elementem systemów mechanicznej wentylacji pożarowej obiektów budowlanych. Z kolei w normie PN-EN 13501-1:2019-02 określono wymagania dotyczące reakcji na ogień m.in. materiałów, z których zbudowane są elementy konstrukcyjne, takie jak klapy dymowe.

Korzyści wynikające z zastosowania systemów oddymiania

Korzyści ze stosowania systemu oddymiania wynikają wprost z Warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT) [Dz.U. 2019 poz. 1065]. Inwestycja w oddymianie magazynów to krok ku bezpieczeństwu i ograniczenie strat pożarowych.

• Obniżenie klasy odporności ogniowej elementów budynku do klasy „E”: Jeżeli w budynku występuje obciążenie ogniowe większe niż 500 MJ/m² w strefie pożarowej o powierzchni większej niż 1000 m², zastosowanie systemu oddymiania pozwala na przyjęcie klasy odporności ogniowej elementów budynku „E”. Oznacza to, że przegrody mogą być wykonane bez odporności ogniowej z materiałów nierozprzestrzeniających ognia, co stanowi alternatywę dla wykonywania przegród budowlanych w wyższej klasie odporności ogniowej, co najmniej EI 30 (ściany zewnętrzne) oraz REI 30 (strop).
• Powiększenie powierzchni stref pożarowych o 100%: W stosunku do wymagań wynikających z § 228 WT. Na przykład dla hali o gęstości obciążenia 1500 MJ/m² (bez pomieszczeń zagrożonych wybuchem) dopuszczalna powierzchnia stref pożarowych nie powinna przekraczać 8000 m². Dodanie samoczynnych urządzeń oddymiających pozwala na powiększenie stref pożarowych do 12 000 m² (§ 229), a nawet do 16 000 m² (§ 230) dla hal jednokondygnacyjnych wykonanych z materiałów nierozprzestrzeniających ognia.
• Wydłużenie dopuszczalnej długości przejść ewakuacyjnych o 50%: Na przykład dla hali jednokondygnacyjnej z co najmniej dwoma drogami ewakuacyjnymi wymagana długość dojść nie powinna przekraczać 100 m. Wyposażenie hali w samoczynne urządzenia oddymiające pozwala na wydłużenie dojść do 150 m.

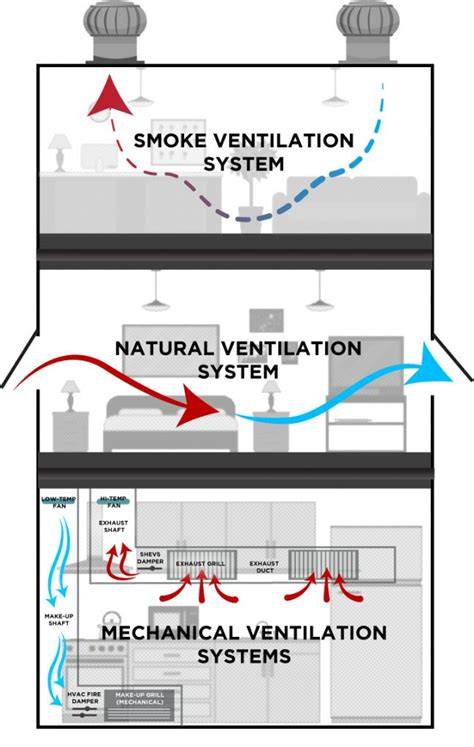

Rodzaje Systemów Oddymiania

W halach stosuje się głównie dwa rodzaje systemów oddymiania: grawitacyjne i mechaniczne. Wybór odpowiedniego rozwiązania zależy od specyfiki obiektu i wymagań projektowych.

Systemy grawitacyjne

W przestrzeniach pionowych, takich jak klatki schodowe czy drogi ewakuacyjne, w większości korzysta się z systemu grawitacyjnego, który polega na wykorzystaniu zjawiska konwekcji. Konwekcja to nic innego, jak unoszenie się ciepłych gazów w górę. Dlatego też podczas pożaru automatycznie otwierane są klapy dymowe, które umożliwiają ulatnianie się dymu. Aby dym unosił się sprawnie ku klapom dymowym, niezbędne jest dostarczenie w dolnych rejonach hali zimniejszego powietrza w celu wytworzenia ciągu kominowego. Korzystając z tego rozwiązania, trzeba stworzyć korytarze przeciągów, czyli dostarczyć odpowiednią ilość powietrza, żeby wytworzył się ciąg, który oczyści pomieszczenie z dymu (wypchnie gromadzący się dym w kierunku klap dymowych).

Najczęściej stosowane są obecnie systemy grawitacyjnego oddymiania hal. Jest to rozwiązanie, które, jeśli jest dobrze zaprojektowane, zapewnia odpowiednio szybkie usunięcie dymu, a przy tym jest tańsze niż ich mechaniczne odpowiedniki. Kluczowe dla sprawnego działania grawitacyjnego systemu oddymiania jest właściwe rozlokowanie otworów oddymiających i napowietrzających, a także ich odpowiednia liczba oraz powierzchnia czynna.

Systemy mechaniczne

Mechaniczne systemy oddymiania instalowane są w miejscach, gdzie nie da się wykorzystać systemów grawitacyjnych i do ich zasilania konieczne jest niezależne źródło zasilania. Wentylacja mechaniczna wykorzystuje wentylatory elektryczne, które wspomagają system grawitacyjny w doprowadzeniu odpowiedniej ilości świeżego powietrza do pomieszczeń objętych pożarem. Stosowanie systemów mechanicznego oddymiania zaleca się zwłaszcza w tych obiektach, w których przebywa dużo osób i w związku z tym ich ewakuacja przebiega znacznie dłużej.

Elementy Składowe Systemu Oddymiania

Systemy oddymiania to szereg punktów, które składają się na skuteczność danego systemu. Działanie systemu oddymiającego polega na informacjach przesyłanych do centrali, która w momencie pojawienia się dymu automatycznie otwiera otwory oddymiające, przez które bez trudu wydostaną się gazy, gorące powietrze i dym.

• Czujniki alarmowe: Reagują na określoną, podwyższoną temperaturę albo wykrycie dymu - w zależności od rodzaju i ustawień systemu.
• Centrala sterująca: Odbiera sygnały z czujników i zarządza otwarciem otworów oddymiających.
• Otwory oddymiające (klapy dymowe): Są jednym z głównych elementów systemu ochrony przeciwpożarowej. Klapy dymowe dobierane są w sposób ściśle określony przez polskie normy.
• Otwory napowietrzające: Ich zadaniem jest umożliwienie dopływu świeżego powietrza, co jest kluczowe dla wytworzenia ciągu kominowego w systemach grawitacyjnych. Zadaniem klap napowietrzających jest umożliwienie ucieczki w ciągach komunikacyjnych.
• Klapy odcinające oddymianie: Podobne zasady pojawiają się w przypadku klap odcinających oddymianie od przewodów wentylacyjnych. W zależności od klasy wykorzystywanego sprzętu mogą one obsługiwać jedną lub więcej stref.
• Kurtyny dymowe: Wymagania dotyczące kurtyn dymowych sprowadzają się przede wszystkim do materiałów, z których powinny być wytworzone, i sposobu ich mocowania. Muszą być one wykonane z materiałów niepalnych, np. z płyty gipsowo-kartonowej, blachy stalowej lub płyty fibrowo-silikatowej. Wysokość takiej kurtyny, mierzona od spodu dachu do dolnej krawędzi kurtyny, nie powinna być mniejsza niż 2 m.

Klapy dymowe z pokrywami poliwęglanowymi są również dodatkowym źródłem światła. Klapy dymowe oraz czerpnie można wykorzystać do okresowego przewietrzania przestrzeni hali.

Projektowanie i Optymalizacja Systemu Oddymiania

Zaprojektowanie i zastosowanie systemu oddymiania w halach magazynowych i produkcyjnych to ważne zadanie, które wymaga doświadczenia i profesjonalnego podejścia. Muszą być one zgodne z przepisami i normami, aby zapewnić niezbędne bezpieczeństwo w razie pożaru.

Etapy projektowania:

1. Analiza i klasyfikacja: Ustala się m.in. klasę pożarową budynku, z czego wynika później rodzaj użytych materiałów konstrukcyjnych i systemu przeciwpożarowego.
2. Określenie stref i sektorów: Następnie określona musi zostać wielkość stref pożarowych oraz sektorów oddymiania. Projektowanie systemu oddymiania zaczyna się od analizy powierzchni hali i określania stref pożarowych. Taka analiza pozwala na stworzenie skutecznego planu.
3. Projektowanie napowietrzania: Projektując system oddymiania należy pamiętać o odpowiednim napowietrzeniu hali, tak aby w razie pożaru naturalnie skierować dym w kierunku klap wentylacyjnych.
4. Dobór i rozmieszczenie klap dymowych: Kolejnym, bardzo ważnym etapem projektu, jest dobranie ilości i wielkości klap dymowych oraz ich rozmieszczenie. Klapa oddymiająca powinna być dobrana pod względem wielkości powierzchni rzutu poziomego podłogi w miejscu, w którym ma się znaleźć. Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, dyktują zasady rozmieszczenia ich na dachu. Na wszystkie te wytyczne wpływ mają: obciążenie ogniowe, powierzchnia hali, odległość budynków sąsiednich.

Ważnym aspektem jest obniżenie temperatury hali, co pomaga w szybszej ewakuacji dymu i zmniejsza ryzyko pożaru. Zoptymalizowanie systemu oddymiania w halach jest ważne dla bezpieczeństwa i funkcji budynku. Dobrze przemyślane podejście pozwala uniknąć wielu niebezpieczeństw.

Wymagania dotyczące rozmieszczenia klap dymowych:

Zgodnie z obowiązującymi normami klapy dymowe powinny być rozmieszczone równomiernie w obrębie danej przestrzeni. Wyjątkiem są pomieszczenia, w których, ze względu na składowane materiały, ogień może rozprzestrzeniać się z różną szybkością.

• Minimalna odległość klap dymowych od ścian powinna wynosić co najmniej 5 m.
• Maksymalna odległość klapy dymowej od krawędzi budynku nie może być większa niż 10 m (przy dachach o nachyleniu do 12°) lub 20 m (przy dachach o nachyleniu powyżej 12°).
• Ważna jest również liczba klap, przy czym korzystniejsze jest stosowanie większej liczby małych klap niż mniejszej liczby dużych klap.
• W przypadku dachów o nachyleniu do 12° na każde 200 m² powinna przypadać co najmniej jedna klapa dymowa, a na dachach o większym nachyleniu - co najmniej jedna klapa na każde 400 m².
• Na klatkach schodowych łączna powierzchnia czynna klap dymowych powinna wynosić co najmniej 5% powierzchni rzutu poziomego podłóg dla budynków niskich lub średniowysokich, a 7,5% dla budynków wysokich. Oddymianie klatki schodowej powinno się znaleźć w budynkach niskich i wysokich, które posiadają drogi ewakuacyjne.

Szybkie i bezproblemowe otwarcie się klap dymowych niezależnie od warunków, odgrywa ogromną rolę w oddymianiu hali. Dlatego tak ważny jest ich prawidłowy montaż oraz odporność na warunki atmosferyczne - obciążenie śniegiem czy wiatrem. Klapy dymowe montowane na połaci dachowej można podzielić na dwa typy: klapy punktowe (niezależne urządzenia) oraz klapy jako część pasma świetlnego. Innym popularnym rozwiązaniem są klapy fasadowe, inaczej mówiąc okienne. Klapy dymowe żaluzjowe w ścianach zewnętrznych mogą być montowane zarówno pionowo, jak i poziomo. Przy zastosowaniu odpowiednich rozwiązań każdy typ klapy może służyć również jako wentylacja w czasie zwykłej eksploatacji.

Dobór tych urządzeń zawsze jest konsultowany ze specjalistą z zakresu zabezpieczeń pożarowych. Stosowanie urządzeń oddymiających od znanych marek, np. Siemens czy Bosch, poprawia efektywność, ponieważ oferują one zaawansowane technologicznie produkty.

Integracja Systemu Oddymiania z Innymi Instalacjami

Połączenie systemu oddymiania z innymi instalacjami w hali magazynowej zwiększa bezpieczeństwo i efektywność. Łącząc systemy takie jak detekcja pożaru oraz wentylację, przyspieszamy reakcję na zagrożenia. Detektory pożarowe szybko znajdują zagrożenia, a ich połączenie z oddymianiem uruchamia ewakuację i otwiera klapy oddymiające automatycznie. Wentylacja i klimatyzacja to komfort i bezpieczeństwo w pracy. Podczas pożaru, wspierają oddymianie i lepiej usuwają dym.

Konserwacja i Przeglądy

Regularne przeglądy i konserwacja urządzeń są kluczowe, aby mieć pewność, że system oddymiania działa jak należy. Tylko sprawnie działający system gwarantuje skuteczną ochronę w przypadku pożaru.

Podsumowanie

Oddymianie to klucz do bezpieczeństwa w hali magazynowej, chodzi o ochronę życia pracowników i ich mienia. W magazynach ważne jest, by system oddymiania działał bezbłędnie i spełniał normy prawne i techniczne. Systemy oddymiania w halach są bardzo ważne dla bezpieczeństwa pożarowego. Muszą być zgodne z przepisami i normami. Dobrze zaprojektowany system oddymiania szybko usuwa dym i toksyczne gazy. Skuteczne systemy oddymiania poprawiają ochronę przeciwpożarową. Ważne w bezpiecznej ewakuacji jest szybkie usuwanie dymu, a systemy oddymiania są kluczowe w ochronie życia i mienia. Dopasowanie systemów oddymiania do potrzeb magazynów przyczynia się do lepszego bezpieczeństwa przeciwpożarowego.
