Odwodnienie liniowe garażu to element, o którym często zapominamy podczas budowy lub modernizacji posesji. Właściwie dobrany odpływ liniowy nie tylko zapobiega zalaniu wnętrza garażu, ale również chroni posadzkę i konstrukcję budynku przed wilgocią. Garaż to miejsce narażone na częsty kontakt z wodą - zarówno z opadów, jak i z topniejącego śniegu z samochodu. Brak odwodnienia w garażu powoduje powstawanie kałuż na posadzce, co może stwarzać zagrożenie wypadkiem. Ściekająca z pojazdu woda, pochodząca od deszczu lub zgromadzonego w nadkolach czy na dachu śniegu, stanowić może zagrożenie dla kierowcy oraz pasażerów. Szczególnie po przymrozkach łatwo można się poślizgnąć na wilgotnej posadzce. Dodatkowo, parująca woda może z czasem doprowadzić do powstawania pleśni czy grzyba, co jest niebezpieczne nie tylko dla alergików. Dlatego instalacja odwodnienia liniowego jest polecana niemal w każdym garażu.
Co to jest odpływ liniowy w garażu?
Odpływ liniowy jest rozwinięciem niezwykle popularnego odwodnienia punktowego w postaci kratki ściekowej. Główne zadanie takiego systemu to zapewnienie odpływu wody w garażu i przetransportowanie jej na zewnątrz. Odwodnienie liniowe realizowane jest korytkami ściekowymi, osłoniętymi kratkami. Wykonanie odpowiedniego spadu posadzki powoduje spływanie wody, roztopionego śniegu, detergentów oraz wszystkich innych płynów w kierunku kratki, przez którą wlewają się one do korytka i zostają odprowadzone na zewnątrz. Choć teoretycznie w budynku nie można spodziewać się opadów, korytka odpływowe instalowane są w garażach od wielu lat. Na wjeżdżającym do środka pojeździe często znajduje się wilgoć, która następnie spływa na posadzkę. W takim przypadku odwodnienia garażowe doskonale zdają egzamin.
Odpływ liniowy jest bardzo przydatny w każdym domu. Pozwala on odprowadzić stopiony śnieg, opady atmosferyczne, a nawet detergenty, których używamy w czasie mycia samochodu. To najskuteczniejsze i najbardziej uniwersalne rozwiązanie do odprowadzania wody, zapewniające czystość, bezpieczeństwo i komfort codziennego użytkowania garażu przez wiele lat. Odwodnienie liniowe działa na znacznie większej powierzchni niż odpływ punktowy, który zbiera wodę z niewielkiego obszaru.
Elementy składowe odwodnienia liniowego
- Kratka odpływowa: Stanowi widoczną część systemu, przez którą woda wpływa do korytka.
- Korytko ściekowe: Kanał zbierający wodę, najczęściej skonstruowany w sposób modułowy, co pozwala na dopasowanie długości.
- Syfon: Ważny element, który w przeciwieństwie do odpływów prysznicowych z reguły nie jest częścią takiego odwodnienia i montuje się go osobno. Zapobiega przedostawaniu się brzydkich zapachów do domu, szczególnie gdy odpływ jest podłączony do kanalizacji. Należy go co jakiś czas czyścić.
Wybór odpowiedniego odwodnienia liniowego do garażu
Jeśli chcemy wybrać odpowiednie odwodnienie, musimy zwrócić uwagę na kilka aspektów. Na rynku jest szereg dostępnych opcji, ale różnią się one pod kątem funkcjonalności i trwałości.
Materiał i trwałość
Zdecydowanie najlepiej wybierać odpływy garażowe ze stali nierdzewnej. Takie odwodnienia są wytrzymałe na uszkodzenia mechaniczne, działające obciążenia i cechują się wysoką odpornością na korozję. Stal nierdzewna AISI 316 jest rekomendowana tam, gdzie stosowane są agresywne solanki lub chemia zimowa. Odwodnienia liniowe ze stali nierdzewnej to inwestycja na lata. Można również wybrać tańsze odwodnienie plastikowe (PVC), jednak sprawdzi się ono wyłącznie wtedy, gdy na kratkę ściekową nie będzie najeżdżać samochód.
Klasa obciążenia
W skrócie, aby ułatwić sobie dobór - nie trzeba patrzeć na klasy obciążenia, a po prostu: odpływ musi być dedykowany do garaży. To, że jest dedykowany do użytku w garażu, jest zapewnieniem sprzedawcy, że produkt posiada odpowiednią klasę obciążenia. Wybór odpowiedniego odpływu liniowego do garażu powinien być oparty na parametrach technicznych i warunkach eksploatacyjnych. Pierwszym krokiem jest określenie klasy obciążenia, zgodnie z normą PN-EN 1433.
- Klasa A15 (do 1,5 t): ruch pieszy.
- Klasa B125 (do 12,5 t): Do standardowych garaży przydomowych najczęściej stosuje się odwodnienia klasy B125, które wytrzymują ciężar samochodu osobowego oraz dynamiczne obciążenia podczas manewrowania.
- Klasa C250 (do 25 t): intensywny ruch kołowy, polecane do profesjonalnych garaży czy warsztatów.
W większości przypadków konieczne jest skorzystanie z żeliwnych kratek, które dadzą radę wytrzymać ciężar samochodu. Jeśli korytko zostanie poprowadzone w osi pojazdu, nie będzie ono podlegało naciskowi w czasie wjeżdżania pojazdem do środka. Oznacza to, że może zostać wykonane w niższej klasie wytrzymałości.
Wydajność hydrauliczna i głębokość
Wybierając model odpływu garażowego, warto sprawdzić jego wydajność hydrauliczną, czyli ile litrów wody jest w stanie odprowadzić na minutę. Przepustowość takiego odwodnienia ściśle wiąże się ze średnicą rury odpływowej. Dla podstawowych funkcji wystarczą mniejsze średnice, ale jeśli posiadamy garaż w podpiwniczeniu, w miejscu, w którym grozi jego zalanie - wówczas powinna być to rura o średnicy min. DN50.
Ważna jest również głębokość i przepustowość kanału. Odpływy o głębokości 60-100 mm sprawdzą się w garażach domowych, gdzie objętość spływu jest umiarkowana. Jeśli garaż ma dużą powierzchnię lub znajdują się w nim stanowiska do mycia aut, warto wybrać kanały 100-150 mm o przepustowości powyżej 1,2-1,5 l/s.
Długość i modułowość
W garażu przydomowym najczęściej stosuje się korytka o wysokości 50-100 mm i długości 1-5 metrów. Odwodnienia liniowe garażu najczęściej skonstruowane są w sposób modułowy. Oznacza to, że składają się z kratki odpływowej, do której dołączane są dodatkowe kanały zbierające wodę. Można dołączyć dowolną ilość, aby uzyskać pożądaną długość. Dobór długości zależy od szerokości wjazdu i planowanego kierunku spływu wody - ale także od rozplanowania odwodnienia.
Łatwość czyszczenia i konserwacji
Warto również zaplanować czyszczenie odpływu - najlepiej wybrać model z wyjmowanym rusztem i łatwym dostępem do wnętrza kanału. Nawet jeśli w naszym wyobrażeniu planujemy mieć w garażu czysto, to jednak z czasem zorientujemy się, że odpływ zbiera również liście i podobne zanieczyszczenia. Niezwykle istotna jest również możliwość łatwego serwisowania. Konserwacja polega na regularnym czyszczeniu kanałów odpływowych z dużych śmieci oraz syfonu. Odpływ liniowy w garażu wykonuje się z reguły tylko raz - powinien służyć on równie długo, co cały budynek, ponieważ instalacja nie posiada ruchomych części, które mogłyby się z czasem zużywać. Najbardziej „awaryjnym” elementem jest sama kratka, która przy zniszczeniu zewnętrznej powłoki może pokryć się rdzą lub brzydkim nalotem.
Lokalizacja i montaż odwodnienia liniowego
Prawidłowy montaż to klucz do skutecznego działania systemu. Instalacja odwodnienia liniowego w garażu to jedno z najskuteczniejszych rozwiązań, jeśli zależy nam na zapewnieniu zawsze suchej posadzki i uniknięciu kałuż. Odpływ liniowy należy zamontować w miejscu, gdzie będzie skutecznie zbierał wodę z posadzki.
Możliwe miejsca montażu
Wyróżnić można kilka, najczęściej spotykanych sposobów montażu odpływu liniowego w garażu:
- Korytko odpływowe w osi pojazdu: To rozwiązanie uchodzi za jedno z lepszych. Zbiera wodę spływającą z pojazdu, dzięki czemu nigdzie nie powstają kałuże.
- Dwa odpływy wzdłuż garażu w osi kół pojazdu: Taki system bardzo szybko i sprawnie odprowadza wodę, która spływa z kół samochodu.
- Odwodnienie wzdłuż bramy wjazdowej: Taki montaż odpływu liniowego garażowego jest właściwym rozwiązaniem wyłącznie wtedy, gdy posadzka garażu znajduje się poniżej podjazdu. Pod tym względem to rozwiązanie jest najłatwiejsze - cała podłoga posiada bowiem taki sam spadek skierowany w stronę wjazdu.
- Odwodnienie w poprzek garażu: To mało efektywne rozwiązanie, do tego kosztowne, ponieważ trzeba zastosować ruszt o większej wytrzymałości na obciążenia.
Powyższe przykłady dotyczą garażu jednomiejscowego. W przypadku większych budynków dla dwóch pojazdów, ilość odpływów w pierwszym oraz drugim przykładzie ulegnie odpowiedniemu zwiększeniu. Odpływ liniowy sprawdzi się też w garażach dwustanowiskowych - w tym przypadku odwodnienie można oczywiście poprowadzić pomiędzy dwoma miejscami parkingowymi, jednak takie rozwiązanie oznacza w praktyce, że woda może spływać na środek garażu.

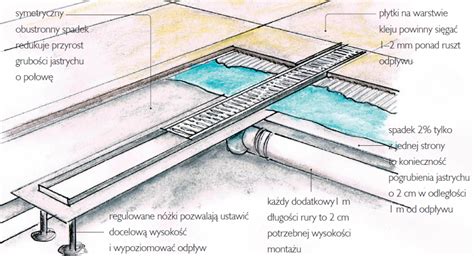

Wymagany spadek posadzki
Prawidłowe działanie systemu odprowadzania wody uzależnione jest od dobrze wykonanych spadków podłoża. Zachowanie spadku podłogi - zwykle wystarcza około 1%, ale w większych garażach także nieco więcej, np. 1.5-2%, co zapewnia szybki odpływ wody i zapobiega jej stagnacji. Instalacja korytek w osi pojazdów oznacza wykonywanie dodatkowych spadów w stronę poszczególnych odwodnień, co może stwarzać istotne problemy przy wykonywaniu takiej podłogi. Należy przy tym brać pod uwagę, że wraz z projektowaniem dłuższego odwodnienia garażu będziemy zmuszeni do odpowiedniego wymodelowania spadków posadzki, tak aby woda odpowiednio spływała do korytka.
Kiedy zamontować odpływ liniowy?
Idealnym czasem na instalację odwodnień liniowych jest etap budowy garażu. Odpływ liniowy powinien być zaplanowany od razu, razem z wylewką betonową. Dobrym momentem na montaż odwodnienia liniowego jest również remont lub renowacja garażu.
Odprowadzanie wody z odwodnienia
Jednym z głównych pytań, jakie powstają przy instalacji odpływu liniowego w garażu, jest kwestia odprowadzenia wody na zewnątrz. Istnieje kilka systemów odpływu w garażu.
- Podłączenie do kanalizacji: Jednym z często popełnianych błędów jest podłączanie odwodnienia liniowego do rury kanalizacyjnej bez syfonu. Głównym problemem może być przedostawanie się brzydkich zapachów do domu. Rozwiązaniem w tym przypadku będzie syfon. Mimo znacznego ograniczenia przepływu, nie powinien on znacząco wpływać na skuteczne działanie systemu w garażu - ilość ściekającej z auta wody nie jest zbyt duża.

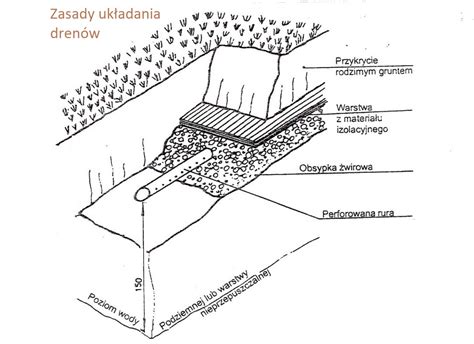

- Tunel rozsączający: Innym rozwiązaniem może być wykonanie tunelu rozsączającego, który rozprowadza wodę w glebie pod garażem.
- Rura drenażowa: Podobnym pomysłem jest wkopanie w ziemię rury drenażowej. Powinna ona mieścić się około 3 do 5 metrów pod poziomem podłogi. Rozwiązanie takie sprawdzi się głównie przy budowie nowego garażu, gdy na etapie prac ziemnych można dodatkowo umieścić takie elementy.
W obu przypadkach (tunel rozsączający i rura drenażowa) można uzyskać równie dobre efekty. Ilość wody, jaka może spłynąć z samochodu, nie jest duża. Dlatego też, o ile nie myjemy auta wewnątrz garażu, niepotrzebne są duże przekroje.
Zalety i wady odwodnienia liniowego w garażu
Odpływ w garażu, jak każdy inny system odprowadzania wody z posadzki, posiada swoje mocne i słabe strony. Warto się z nimi zapoznać, aby w pełni wykorzystywać wszystkie zalety takiego rozwiązania, a jednocześnie unikać lub zapobiegać jego wadom.
Zalety odpływu liniowego
- Skuteczne odprowadzanie wody z garażu i zapewnienie zawsze suchej posadzki. Zaleta ta jest zauważalna w zimie, gdy każda kałuża może stać się niebezpiecznym lodem, na którym można się poślizgnąć.
- Redukcja ryzyka poślizgnięć na mokrej posadzce.
- Estetyka i trwałość systemu - dobrze zamontowany odpływ jest praktycznie niezauważalny i nie przeszkadza w normalnym użytkowaniu garażu.
- Ogromna żywotność - przy minimalnych pracach konserwatorskich system odwodnienia liniowego doskonale spełnia swoje zadanie przez cały czas swojego istnienia.
- Prostota systemu sprawia, że praktycznie nigdy nie występują żadne awarie systemu i niczego nie trzeba naprawiać.
- Łatwiejsze utrzymanie czystości - mycie posadzki np. za pomocą węża ogrodowego stanie się o wiele prostsze.
Wady odwodnienia liniowego
- Koszt instalacji - zwłaszcza w istniejącym garażu, gdzie wymagana jest ingerencja w posadzkę i wykonanie spadków, cena może być wyższa.
- Możliwość uszkodzenia kratki, szczególnie jeśli nie jest przystosowana do obciążeń pojazdu (brak odpowiedniej klasy wytrzymałości).
Mimo wszelkich wad, instalacja korytka zalecana jest praktycznie w każdym garażu.
Koszty odwodnienia liniowego do garażu
Koszt odwodnienia liniowego zależy od kilku czynników, takich jak jakość materiałów, klasa wytrzymałości kratki oraz dodatkowe elementy systemu, takie jak syfon czy rurki drenażowe.
- Podstawowe systemy PVC: od ok. 80 do ok. 150 zł/m - lekkie i tanie, jednak mniej wytrzymałe.
- Odwodnienia stalowe klasy A15 (ruch pieszy): około 150-300 zł/m - odpowiednie dla garaży bez ruchu samochodowego po kratkach.
- Odwodnienia stalowe klasy B125 (ruch kołowy): około 300-500 zł/m - idealne do garaży, gdzie kratki są obciążane ciężarem pojazdów.
- Systemy żeliwne klasy C250 (intensywny ruch kołowy): około 500-700 zł/m - wysoce wytrzymałe, polecane do profesjonalnych garaży czy warsztatów.
Do kosztów materiałów należy doliczyć koszty instalacji, które mogą wynosić około od 50 do 200 zł za metr w zależności od zakresu prac i stanu podłoża. W przypadku istniejącego garażu cena może być wyższa ze względu na konieczność rozbiórki posadzki i wykonania spadków.
Kompleksowe zabezpieczenie garażu przed wodą
Skuteczne zabezpieczenie piwnicy i garażu przed wodą wymaga połączenia dwóch filarów: hydroizolacji i odwodnienia. Dopiero współdziałanie tych elementów gwarantuje ochronę przed zalaniem, zawilgoceniem i degradacją konstrukcji. Piwnice i garaże to pomieszczenia zlokalizowane poniżej poziomu terenu lub bezpośrednio na poziomie gruntu, co sprawia, że są jednym z pierwszych miejsc, do których trafia woda opadowa lub gruntowa.
Hydroizolacja
Skuteczna hydroizolacja to podstawa zabezpieczenia miejsc narażonych na działanie wody. Należy zadbać o zabezpieczenie ścian papą, a podłogi zaawansowanym środkiem. Gdy garaż już stoi, zadbaj o uszczelnienie dylatacji w stropach, rozpoczynając pracę od strony zewnętrznej. Jeśli nie jest to możliwe, wykorzystaj metodę iniekcji żywicy w szczeliny. Brak uszczelnień między posadzką a korytami odwodnienia liniowego może przyczynić się do uszkodzenia ścian i posadzek.
- Hydroizolacje lekkie (papy termozgrzewalne, folie fundamentowe, powłoki bitumiczne, membrany samoprzylepne) stosowane są w sytuacji, gdy woda nie wywiera parcia na konstrukcję, a grunt jest przepuszczalny.
- Hydroizolacje ciężkie to najbardziej zaawansowane rozwiązanie, przeznaczone do miejsc narażonych na stałe i silne parcie wody na konstrukcję. Wymagają kompleksowego zabiegu.
Drenaż opaskowy
Hydroizolacja nie wystarczy, jeśli woda nie zostanie skutecznie odprowadzona z otoczenia budynku. Drenaż opaskowy to najpopularniejsza metoda ochrony fundamentów przed wodą napływową. Składa się z: rur perforowanych otaczających budynek, warstwy filtracyjnej (żwir, geowłóknina), studzienek kontrolnych i odprowadzenia do kanalizacji deszczowej lub zbiornika.
Odwodnienia liniowe przed garażem
Wjazdy do garaży, zwłaszcza tych podziemnych, są narażone na spływ powierzchniowy. Zastosowanie odwodnień liniowych zatrzymuje wodę przed wjazdem i tym samym zapobiega zalewaniu przestrzeni garażowej.
Studzienki i wpusty w garażach i piwnicach
W przypadku dużych powierzchni wewnętrznych lub spadków posadzki warto stosować: wpusty podłogowe, studzienki osadnikowe lub systemy przelewowe.
Co zrobić w przypadku zalania garażu?
Najczęstszą przyczyną zawilgocenia podziemnych pomieszczeń jest kapryśna pogoda. Silne opady atmosferyczne i podwyższony poziom wód gruntowych sprzyjają zalaniom. Woda do garażu przedostaje się także przez pęknięcia w ścianach, które wynikają z błędów wykonawczych. W dodatku niektórzy wykonawcy pomijają uszczelnienia lub montują je w nieprawidłowy sposób. Zalany garaż to nie jedyny problem. Przez nagromadzoną wodę może ucierpieć również Twój pojazd, ponieważ woda, która przenika przez konstrukcję stropu, niekiedy zawiera związki szkodliwe dla karoserii.
Istnieje kilka praktycznych sposobów na odprowadzenie wody z garażu podziemnego. Najlepszym rozwiązaniem będzie zakup profesjonalnego sprzętu, który zapewni oczekiwaną wydajność i pozwoli sprawnie uporać się z problemem. Zanim rozpoczniesz pracę, odłącz zasilanie garażu. Niezależnie od tego, jaki rodzaj pompy wybierasz, zapoznaj się z instrukcją obsługi i montażu. Ponadto rzuć okiem na normy związane z bezpieczeństwem użytkowania.
Wybór pompy
- Pompa zatapialna do wody czystej: To urządzenie charakteryzuje się solidnie uszczelnioną konstrukcją. Silnik zasysa wodę, a następnie przetłacza wężem do miejsca poboru. W wielu przypadkach będzie to dobry wybór.
- Pompa do wody brudnej: Jeśli woda w garażu podziemnym jest silnie zanieczyszczona (np. ze szlamem, ściekami czy substancjami agresywnymi chemicznie), wówczas wykorzystaj pompę do wody brudnej. To również zatapialne urządzenie, lecz przystosowane do pracy w trudniejszych warunkach.
Kluczowym aspektem dla skuteczności tego procesu będzie wybór pompy. Najważniejszym parametrem w trudnych sytuacjach jest wydajność. W ofercie rynkowej nie brakuje modeli, które są w stanie przepompować ponad 1000 litrów wody w ciągu minuty. Jednak zazwyczaj przy zalanych garażach wydajność rzędu 200-300 litrów na minutę jest wystarczająca. Bardziej zaawansowane sprzęty będą niezastąpione do tłoczenia wody z kilku pomieszczeń.
Gdy pozbędziesz się większości wody, usuń resztki wilgoci. W tym przypadku doskonale sprawdzą się ręczniki i ścierki. Dokładnie przetrzyj ściany, podłogi i meble.
