Sprawność instalacji przeciwpożarowych, w tym hydrantów wewnętrznych i zewnętrznych, jest kluczowa dla zapewnienia bezpieczeństwa pożarowego budynków i terenów przyległych. Ich skuteczność w sytuacji zagrożenia decyduje o rzeczywistym poziomie ochrony życia i mienia. Prawidłowe utrzymanie tych urządzeń wymaga regularnych przeglądów, okresowych prób oraz rzetelnie prowadzonej dokumentacji. Hydranty wewnętrzne oraz zewnętrzne zaliczają się do urządzeń przeciwpożarowych.
Podstawy Prawne Funkcjonowania Hydrantów
Zapewnienie przeciwpożarowego zaopatrzenia w wodę jest jednym z podstawowych wymagań w zakresie ochrony przeciwpożarowej dla budynków, obiektów budowlanych i terenów. Główne dokumenty, które określają wymaganą ilość wody do celów przeciwpożarowych oraz zasady ich utrzymania, to:
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U.2009.124.1030).
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U.2023.0.822 t.j.).
Przepisy te precyzują szczegółowe wymagania dotyczące instalacji hydrantowych. Przykładowo, przewody instalacji, z której pobiera się wodę do gaszenia pożaru, wykonane z materiałów palnych, powinny być obudowane ze wszystkich stron osłonami o klasie odporności ogniowej co najmniej EI 60. W nieogrzewanych budynkach lub w ich częściach przewody zasilające instalacji wodociągowej przeciwpożarowej należy zabezpieczyć przed możliwością zamarznięcia. Dodatkowo, należy zapewnić możliwość odłączania zasuwami lub zaworami tych części przewodów zasilających instalację wodociągową przeciwpożarową, które znajdują się pomiędzy doprowadzeniami. Szczegółowe wymagania dla pompowni przeciwpożarowych określają przepisy rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
Dla budynków wysokich zakwalifikowanych do kategorii zagrożenia ludzi ZL IV dopuszcza się zasilanie instalacji wodociągowej przeciwpożarowej bezpośrednio z zewnętrznej sieci wodociągowej przeciwpożarowej o wydajności nie mniejszej niż 10 dm³/s, bez konieczności zapewnienia specjalnych zbiorników wodnych.
Hydranty Zewnętrzne: Rola, Parametry i Kontrola
Hydranty zewnętrzne to najważniejsze źródło wody zasilania samochodów pożarniczych podczas działań gaśniczych. Przeważnie w miastach rozlokowane są w odległości co około 150 metrów, a w centrach dużych miast nierzadko co kilkadziesiąt metrów. W celu zapewnienia możliwości poboru wody każdy hydrant powinien być sprawny technicznie oraz spełniać wymagania wydajności.
Na sieci wodociągowej instalowane są hydranty zewnętrzne o średnicy nominalnej DN 80. W Polsce dopuszczone jest także instalowanie hydrantów o średnicy DN 100 w pobliżu obiektów, które wymagają co najmniej 30 dm³/s wody do celów przeciwpożarowych do zewnętrznego gaszenia pożarów.
Wydajność nominalna hydrantu zewnętrznego, przy ciśnieniu hydrodynamicznym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody, w zależności od jego średnicy nominalnej (DN), nie może być mniejsza niż:
- dla hydrantu nadziemnego/podziemnego DN 80 - 10 dm³/s;
- dla hydrantu nadziemnego/podziemnego DN 100 - 15 dm³/s.
W zależności od warunków terenowych i zagospodarowania przestrzeni stosuje się hydranty nadziemne (lepiej widoczne i łatwiej dostępne) lub podziemne.
Odwodnienie Hydrantów Zewnętrznych
Jednym z kluczowych elementów w konstrukcji i konserwacji hydrantów zewnętrznych jest ich system odwodnienia. Szczególnie ważne jest sprawdzenie odwodnienia hydrantu, ponieważ zalegająca woda może doprowadzić do uszkodzeń urządzenia, zwłaszcza zimą. Niesprawne odwodnienie bywa przyczyną awarii nieujawniających się w codziennej eksploatacji.
Wymiana hydrantu podziemnego może być konieczna w przypadku uszkodzenia, na przykład wskutek zamarzania wody pozostawionej w hydrancie, co może prowadzić do rozsadzania elementów zaworu otwierającego. Hydranty wyposażone w zawory odwadniające zapobiegają takim problemom, automatycznie usuwając wodę z kolumny hydrantu po jego zamknięciu.
W przypadku znacznego wycieku należy natychmiast odciąć dopływ wody do instalacji i zawiadomić odpowiednie służby. Wymianę hydrantu należy odpowiednio zaplanować, uwzględniając właściwy rozmiar i długość hydrantu, a także zapewnić idealne zrównanie skrzynki z pokrywą z poziomem terenu.
Hydranty Wewnętrzne: Przeznaczenie i Specyfikacja

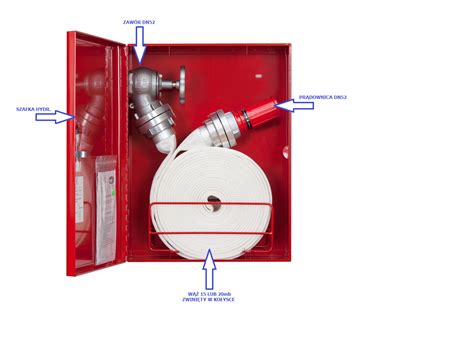

Hydranty wewnętrzne przeznaczone są do prowadzenia działań gaśniczych na początkowym etapie rozwoju pożaru. Stosuje się różne średnice węży w zależności od rodzaju obiektu i przyjętych rozwiązań technicznych:
- Hydranty 25 mm: typowe dla budynków użyteczności publicznej, biur, hoteli, obiektów usługowych.
- Hydranty 33 mm: wykorzystywane między innymi w garażach.
- Hydranty 52 mm: znajdują zastosowanie przede wszystkim w halach magazynowych i przemysłowych.
Ciśnienie na zaworze odcinającym hydrantu wewnętrznego powinno zapewniać wydajność określoną w przepisach, a ciśnienie na zaworze, położonym najniekorzystniej ze względu na wysokość i opory hydrauliczne, musi odpowiadać wymaganym normom. Każdy z hydrantów wewnętrznych oraz zaworów hydrantowych musi zapewniać odpowiednią ilość wody. Ciśnienie mierzone na zaworze hydrantu wewnętrznego powinno zapewniać wymaganą wydajność, ale powinno być nie mniejsze niż 0,2 MPa.
Długość odcinka węża hydrantu wewnętrznego jest określona w normach, o których mowa w § 18 ust. 4. Węże stosowane w hydrantach powinny być obowiązkowo co 5 lat poddane próbie ciśnieniowej na maksymalne ciśnienie robocze, co jest wymogiem Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. Badany wąż hydrantowy poddawany jest oddziaływaniu maksymalnego ciśnienia roboczego wynoszącego 1,2 MPa, a następnie przeprowadzane jest sprawdzenie jego szczelności. Istotne jest, aby odcinek węża na całej długości nie był uszkodzony, pęknięty, czy zniekształcony, a jego przewód rurowy był prawidłowy.
Hydranty wewnętrzne są instalowane w strefach pożarowych oraz przy wejściach do pomieszczeń magazynowych lub technicznych. W przypadku pomieszczeń i stref pożarowych produkcyjnych i magazynowych, służą do zabezpieczenia miejsc, z których odległość do najbliższego wyjścia ewakuacyjnego lub innego wyjścia na przestrzeń otwartą przekracza 30 m.
Regularne Przeglądy i Konserwacja Hydrantów
Urządzenia przeciwpożarowe, w tym hydranty wewnętrzne i zewnętrzne, powinny być poddawane przeglądom technicznym i czynnościom konserwacyjnym zgodnie z instrukcjami producenta, nie rzadziej niż raz w roku. Ta zasada ma szczególne znaczenie w przypadku hydrantów, których użycie zazwyczaj następuje w warunkach presji czasu i podwyższonego ryzyka, gdzie nie ma miejsca na usterki czy wątpliwości co do parametrów pracy.
Obowiązek przeprowadzania przeglądów spoczywa na właścicielu sieci wodociągowej przeciwpożarowej. Jeśli hydrant znajduje się na terenie prywatnym, obowiązek jego przeglądu spoczywa na Właścicielu / Zarządcy nieruchomości. W przypadku hydrantów poza terenem prywatnym obowiązek wykonywania corocznych przeglądów należy do operatora sieci, którym najczęściej jest miejska lub gminna spółka odpowiedzialna za wodociągi i kanalizację. Przeglądy hydrantów wewnętrznych i zewnętrznych powinny być wykonywane przez specjalistów mających odpowiednią wiedzę oraz niezbędne umiejętności, zawsze opierając się na zaleceniach producenta oraz zapisach Polskich Norm (PN-EN 671-1:2012 oraz PN-EN 671-2:2012).
Zakres Kontroli Hydrantów Wewnętrznych
Przegląd hydrantu wewnętrznego powinien być kompleksowy i obejmować:
- Ocenę stanu technicznego zaworu, węża, prądownicy, bębna lub miejsca ułożenia węża.
- Sprawdzenie kompletności wyposażenia i stanu szafki hydrantowej.
- Weryfikację odpowiedniego oznakowania oraz natychmiastowego dostępu do urządzenia.
- Pomiary ciśnienia i wydajności hydrantów wewnętrznych, pozwalające ocenić, czy instalacja spełnia wymagania użytkowe.
- Próbę ciśnieniową węży hydrantowych, która powinna być wykonywana co 5 lat. Jest to obowiązek często niedoceniany, a niezwykle istotny, ponieważ wąż może nie wykazywać uszkodzeń widocznych z zewnątrz, a mimo to nie posiadać odpowiedniej wytrzymałości roboczej.
Częstym problemem jest zastawianie hydrantów wyposażeniem, towarem lub elementami aranżacji wnętrz, co może znacząco opóźnić podjęcie działań w sytuacji pożaru.
Zakres Kontroli Hydrantów Zewnętrznych
Roczny przegląd hydrantów zewnętrznych powinien obejmować:
- Ocenę prawidłowego oznaczenia hydrantu w terenie, tj. czy w pobliżu hydrantu znajduje się tabliczka znamionowa, która wyraźnie wskazuje na lokalizację hydrantu.
- Płukanie stojaka hydrantowego, w celu wyeliminowania zanieczyszczeń znajdujących się w sieci wodociągowej, które mogłyby zaburzyć proces badania wydajności hydrantu.
- Wykonanie prawidłowego pomiaru ciśnienia hydrostatycznego oraz ciśnienia hydrodynamicznego.
- Po wykonaniu badania studzienkę hydrantową należy odwodnić.
- Sprawdzenie stanu technicznego kolumny lub skrzynki.
- Kontrolę drożności i szczelności.
- Weryfikację kompletności elementów i czytelności oznakowania.
Bardzo istotne jest także badanie wydajności sieci wodociągowej do celów przeciwpożarowych. Sprawność samego hydrantu nie gwarantuje skuteczności systemu, jeśli sieć nie jest w stanie zapewnić odpowiedniej ilości wody przy wymaganym ciśnieniu. Nie można także pomijać kwestii oznakowania, ponieważ szybkie odnalezienie punktu poboru wody przez służby ratownicze wpływa bezpośrednio na tempo prowadzenia działań ratowniczych.
Typowe Problemy i Niesprawności
Brak bieżącej kontroli często prowadzi do sytuacji, w której urządzenie formalnie istnieje, ale w praktyce nie spełnia swojej funkcji. Regularne przeglądy pozwalają wykryć najczęstsze nieprawidłowości, takie jak:
- Zastawione hydranty.
- Uszkodzony osprzęt.
- Nieczytelne oznakowanie.
- Problemy z odwodnieniem hydrantów zewnętrznych.
- Spadek wydajności instalacji.
W starszych obiektach mogą pojawić się problemy wynikające z zarastania przewodów i stopniowego pogarszania parametrów hydraulicznych. Z tego względu konserwacja hydrantów oraz okresowe badania ich parametrów powinny być traktowane jako stały element zarządzania bezpieczeństwem pożarowym.
Ekstremalne Ciśnienie w Sieci Hydrantowej: Studium Przypadku i Zagrożenia
W praktyce zdarzają się przypadki ekstremalnych wartości ciśnienia w sieciach hydrantowych, które mogą stanowić poważne zagrożenie. Odnotowano zdarzenie, w którym miernik wskazywał ciśnienie ponad 12 barów, dochodzące momentami do 13 barów. To dwukrotnie więcej niż maksymalne dopuszczalne ciśnienie w sieci wodociągowej.
Podczas standardowego przeglądu, już na wstępie widoczne były niepokojące sygnały: zacieki pod hydrantem, wyłamana szybka z kluczykiem, wąż zsunięty z bębna, a prądownica połamana. Po podłączeniu sprzętu pomiarowego i odkręceniu wody, miernik wskazał alarmująco wysokie ciśnienie. Urządzenie zostało odrzucone siłą strumienia wody, co potwierdziło niezwykłą moc wypływu. Powtórny pomiar innym sprzętem dał niemal identyczne wartości, co wykluczyło błąd aparatury.
Przyczyny tak wysokiego ciśnienia często pozostają niewyjaśnione przez przedsiębiorstwa wodociągowe i ekipy montażowe, co podkreśla potrzebę dokładnych kontroli i diagnostyki.
Zagrożenia związane z nadmiernym ciśnieniem:
- Uszkodzenie instalacji wewnętrznych: Ciśnienie dochodzące do okolic 6 barów może wyrwać wężyki od spłuczek toaletowych, jeśli nie są one przystosowane do takich obciążeń lub nie posiadają odpowiednich atestów.
- Zalanie obiektu: Niewłaściwy dobór zaworów (np. w brodzikach), które nie wytrzymują podwyższonego ciśnienia, może prowadzić do kosztownych zalań i poważnych remontów.
- Wystrzelenie mocowań węża: Podczas badania zewnętrznego hydrantu w jednym z obiektów wystrzeliły mocowania węża podłączonego do instalacji hydrantowej. Jest to zjawisko nagminne, dzieje się tak, ponieważ uruchamiana pompa przy spadku ciśnienia tłoczy do sieci wodociągowej maksymalne dopuszczalne ciśnienie.
- Uszkodzenie pokrywy hydrantu: W innym przypadku, instalacja wodociągowa na sieci pożarowej generowała 9 barów ciśnienia. Podczas próby otwarcia głowicy hydrantu, pokrywa wystrzeliła tuż przed twarzą konserwatora, wyłamując zęby trzymające korek.
Dokumentacja Przeglądów i Wsparcie Techniczne
Po wykonaniu przeglądu lub badania należy sporządzić protokół z kontroli hydrantów, który stanowi podstawowy dokument potwierdzający zakres wykonanych czynności i uzyskane wyniki. Właściwie przygotowana dokumentacja ma znaczenie strategiczne w codziennym zarządzaniu bezpieczeństwem pożarowym obiektu.
Protokół powinien zawierać:
- Datę przeprowadzenia badania.
- Dane firmy wykonującej usługę oraz numer uprawnień konserwatora.
- Wykaz sprawdzonych hydrantów wraz z ich lokalizacją.
- Wyniki pomiarów ciśnienia statycznego i dynamicznego.
- Obliczoną wydajność i ocenę sprawności urządzeń.
- Informacje o zakresie stwierdzonych usterek i zalecenia dotyczące ich usunięcia (jeśli dotyczy).
- Termin następnego przeglądu.
Dokumentacja z przeglądów powinna być przechowywana w obiekcie, na przykład w Książce Obiektu Budowlanego lub w odrębnej dokumentacji przeciwpożarowej. Pozwala to nie tylko wykazać wykonanie obowiązków, ale także budować historię techniczną instalacji i analizować ewentualne zmiany parametrów. Rzetelna dokumentacja ma wartość wyłącznie wtedy, gdy odzwierciedla rzeczywiście wykonane czynności i wiarygodne pomiary. Utrzymanie właściwego poziomu ochrony przeciwpożarowej wymaga konsekwencji, wiedzy i dobrze prowadzonego nadzoru.
Nowoczesne Rozwiązania w Obsłudze Sieci Hydrantowych
Wykonywanie przeglądów dużych ilości hydrantów wymaga odpowiedniej planistyki, wiedzy technicznej dla minimalizacji ewentualnych błędów, doświadczonej kadry technicznej oraz profesjonalnego skalibrowanego sprzętu pomiarowego dla zapewnienia dokładności wykonywanych pomiarów. Specjaliści wykorzystują precyzyjne urządzenia pomiarowe oraz różne dysze, które zapewniają bardzo dokładny pomiar ciśnienia i wydajności.
Dla usprawnienia planistyki prac oraz ułatwienia ewidencji wykonanych przeglądów, zebranych danych z pomiarów oraz stwierdzonych usterek, coraz częściej wdrażane są aplikacje internetowe. Dzięki nim każdy hydrant może mieć niepowtarzalny numer identyfikujący urządzenie oraz zewidencjonowane współrzędne geograficzne, co pozwala grupom serwisowym na szybkie i bezbłędne odnalezienie każdego hydrantu. Po przeglądzie należy pozostawić hydrant gotowy do natychmiastowego użycia.
Odpowiedzialność i Wyzwania w Utrzymaniu Sieci Hydrantowej
Użytkowanie hydrantu zewnętrznego na własnym terenie wiąże się z odpowiedzialnością za jego prawidłowe funkcjonowanie. W przypadku, gdy hydrant znajduje się na terenie danego użytkownika, to on przejmuje na siebie obowiązki związane z jego utrzymaniem. Miejsce usytuowania hydrantu zewnętrznego należy oznakować znakami zgodnymi z Polskimi Normami.
Za zaspokajanie zbiorowych potrzeb wspólnoty, w tym za sprawy wodociągów i zaopatrzenia w wodę oraz ochrony przeciwpożarowej, odpowiada gmina. Przedsiębiorstwo wodociągowo-kanalizacyjne ma obowiązek zapewnić zdolność urządzeń do dostaw wody pod odpowiednim ciśnieniem i w wymaganej ilości. Regulamin dostarczania wody powinien określać warunki dostarczania wody na cele przeciwpożarowe.
Pomimo istnienia regulacji prawnych, w praktyce pojawiają się problemy związane z utrzymaniem sprawności hydrantów. Część społeczności podłącza się do hydrantów w celu nielegalnego poboru wody, co prowadzi do zakręcania zasuw podziemnych przez konserwatorów wodociągów. W takich sytuacjach, aby skorzystać z hydrantu, konieczne jest odkręcenie zasuw specjalnym kluczem.
Konieczność poszukiwania czynnych hydrantów daleko od miejsca pożaru, jak miało to miejsce w opisanych przypadkach w Kielcach i okolicach Starachowic, podkreśla wagę regularnych kontroli i utrzymania sieci hydrantowej w pełnej sprawności. Brak działającego hydrantu może prowadzić do tragicznych skutków, w tym utraty mienia i zagrożenia życia. Właściwe rozpoznanie operacyjne, uwzględniające parametry hydrantów (ciśnienie, wydajność) oraz przebieg sieci wodociągowej, jest kluczowe dla skutecznego prowadzenia działań ratowniczych.
