Systemy Oddymiania w Budynkach: Rola, Wymagania i Konserwacja

W czasie wybuchu pożaru największym zagrożeniem dla osób przebywających w danym pomieszczeniu są trujące gazy oraz dym. To właśnie one stanowią najczęstszą przyczynę zgonów, a także utrudniają przeprowadzenie sprawnej akcji ratunkowej. Szybko rozprzestrzeniający się ogień powoduje również ogromne straty materialne. Aby uniknąć wielu niebezpiecznych konsekwencji pożaru, bardzo ważne jest montowanie w budynkach systemów oddymiania.

Rola i Cel Systemów Oddymiania

Systemy oddymiania obejmują szereg instalacji montowanych w budynkach mieszkalnych i innych obiektach. Ich zadanie obejmuje przede wszystkim usuwanie dymu oraz trujących spalin w przypadku wybuchu pożaru. Dzięki temu możliwa jest sprawna i bezpieczna ewakuacja ludzi, a następnie przeprowadzenie akcji gaśniczych. Pozwala to znacznie zminimalizować straty materialne, jak również uchronić osoby przebywające w tym czasie w danym pomieszczeniu przed poparzeniami, zatruciem, a nawet śmiercią.

Klatki schodowe pełnią dwie zasadnicze funkcje: pozwalają przemieszczać się pomiędzy piętrami budynków, a także dają możliwość ewakuacji w przypadku zagrożenia. Bardzo ważne jest to, aby na klatkach schodowych panowały takie warunki, które pozwalają na swobodną ewakuację lub dają możliwość przebywania w bezpiecznym miejscu, aż do chwili przybycia ekipy ratunkowej. Instalacja oddymiania klatki schodowej oraz utrzymanie jej w prawidłowym stanie technicznym pozwala na sprawne przeprowadzenie akcji gaśniczej, dzięki czemu ogień nie ma szans na dalsze rozprzestrzenianie się i powodowanie kolejnych szkód.

Regulacje Prawne i Wymagania

Konieczność stosowania systemów oddymiania w wybranych budynkach regulowana jest przez konkretne przepisy prawa. Jak już wspomniano, systemy oddymiania pełnią bardzo ważną rolę w procesie ewakuacji oraz przeprowadzania akcji gaśniczej. Montaż oraz regularna konserwacja i przeglądy techniczne systemu oddymiania pozwalają na bezpieczną ewakuację, kiedy pojawi się zagrożenie.

Kluczowe Akty Prawne i Normy

• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. (DzU nr 109, poz. 719, z późn. zm.): W tym dokumencie szczegółowo opisano zasady dotyczące warunków ewakuacji. Określono również szczegółowe informacje dotyczące konserwacji oraz przeglądu systemu oddymiania (Rozdz. 1 § 3 ust. 3 i 4, Rozdz. 2 § 4 ust. 2).
• Prawo budowlane (Ustawa z dnia 7 lipca 1994 r. Dz.U. 1994 nr 89 poz. 414, z późn. zm.): Zawiera informacje dotyczące metod oddymiania klatek schodowych, aby zapewnić bezpieczeństwo użytkowników budynku w czasie ewakuacji.
• Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz.U. 1991 nr 81 poz. 351, z późn. zm.): Podstawa prawna dla wszelkich działań w zakresie ochrony przeciwpożarowej.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.): Określa, gdzie koniecznie muszą się znajdować systemy oddymiające. Rozdział 3 szczegółowo opisuje, jak powinno wyglądać oddymianie klatki schodowej, a §227 pkt 4, §229, §237 pkt 6, §256 pkt 4 i §215 dotyczą systemów oddymiania stosowanych w celu wydłużenia przejść ewakuacyjnych, zwiększenia powierzchni strefy pożarowej lub podwyższenia klasy odporności pożarowej.
• PN-EN 12101-2:2005 Systemy kontroli rozprzestrzeniania dymu i ciepła. Cz. 2: Wymagania techniczne dotyczące klap dymowych.: Norma zharmonizowana, która pozwala na oznakowanie CE klap dymowych i okien oddymiających. Określa wymagania i metody badań tych elementów.
• Norma PN-EN 12101-6:2007 Systemy kontroli rozprzestrzeniania dymu i ciepła. Cz. 6: Wymagania techniczne dotyczące systemów różnicowania ciśnień.: Zawiera regulacje związane z instalacją nadciśnieniowych systemów zapobiegających zadymieniu.

Stosowanie systemów oddymiania w wielu budynkach nie wynika z dobrej woli zarządcy bądź właściciela, ale podyktowane zostało przez konkretne przepisy prawa. Znajomość prawa o systemach oddymiania jest kluczowa. Zgodnie z obowiązującymi rozporządzeniami, osoby zarządzające budynkami mają obowiązek sprawdzania ich stanu. Ignorowanie prawa może być kosztowne, a kary mogą być wysokie i generować dodatkowe koszty.

Rodzaje i Elementy Systemów Oddymiania

System oddymiania klatki schodowej może obejmować elementy instalacji grawitacyjne oraz nadciśnieniowe. W kontekście oddymiania klatek schodowych, przywołane zostały dwa sposoby związane z oddymianiem:

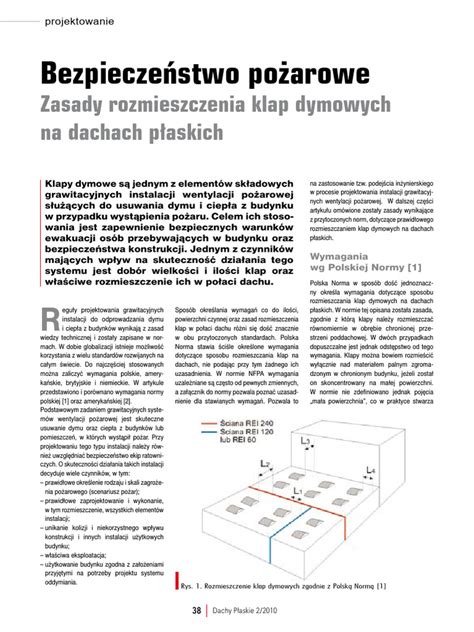

1. Systemy oddymiania grawitacyjnego: Wykorzystują naturalne zjawisko, polegające na tym, że ciepłe gazy unoszą się ku górze. Przykładem są klapy dymowe oraz okna oddymiające. Naturalny system wentylacyjny służący do odprowadzania dymu i ciepła (NSHEVS - Natural Smoke and Heat Exhaust Ventilation System) jest najczęściej stosowanym systemem bezpieczeństwa. Opiera się na zasadzie wentylacji grawitacyjnej, wywoływanej siłami unoszenia, powstałymi na skutek różnicy gęstości gazów, wynikającej z różnicy temperatury.
2. Systemy oddymiające z nawiewem mechanicznym: Pozwalają na odprowadzanie dymu w krótkim czasie, muszą być wyposażone w wentylatory o zmiennym wydatku. Stanowią alternatywę lub uzupełnienie dla systemów grawitacyjnych.

Oddymianie grawitacyjne, choć często wybierane, ma swoje ograniczenia, m.in. zależność od różnicy ciśnień wewnątrz i na zewnątrz budynku oraz podatności systemu na oddziaływanie wiatru. Często wykorzystuje się okna oddymiające lub klapy dymowe do ukierunkowania przepływu powietrza i dymu przez klatki schodowe.

Kluczowe Komponenty Systemu

Systemy oddymiania zbudowane są z wielu elementów, których działanie powinno być niezawodne:

• Źródła zasilania: Zarówno podstawowe, jak i rezerwowe, dla instalacji elektrycznych i pneumatycznych.
• Zespoły kablowe: Służące do zasilania, przesyłania sygnałów sterujących, a także orurowania napędów pneumatycznych. Powinny gwarantować odpowiedni czas działania urządzeń, narzucony przez scenariusz pożarowy.
• Instalacje do wczesnej detekcji dymu: Autonomiczne lub wykorzystujące odrębny system sygnalizacji pożarowej (CSP).
• Urządzenia wykonawcze: Takie jak wentylatory, klapy oddymiające zawierające napędy elektromechaniczne i pneumatyczne, oraz urządzenia otwierające otwory dolotowe powietrza (np. skrzydła drzwiowe) z napędami elektromechanicznymi i pneumatycznymi. Siłowniki automatycznie otwierające okna są kluczowe w systemach oddymiania grawitacyjnego.
• Urządzenia wydzielające strefę pożarową: Klapy odcinające, drzwi i bramy przeciwpożarowe.
• Urządzenia wydzielające strefy dymowe: Stanowiące część strefy pożarowej - kurtyny dymowe aktywowane w czasie alarmu.
• Centrale i sterowniki: Zarządzające poszczególnymi składowymi systemu oddymiania, w tym centrale zgodne z projektem normy EN12101-9.

Skuteczne oddymianie klatki schodowej nie byłoby możliwe bez tych elementów instalacji, które zapewniają bezpieczeństwo zarówno użytkowników (np. mieszkańców), jak i strażaków przeprowadzających akcję gaśniczą.

Centrale i Sterowniki Oddymiania: Wymagania i Funkcjonalność

Określenie funkcji i wymagań dotyczących sterowników i central realizujących oddymianie i odprowadzanie ciepła jest bardzo ważne. Centrale i sterowniki stosowane w systemach oddymiania pożarowego powinny być przede wszystkim niezawodne. Dotyczy to szczególnie układów podstawowego i rezerwowego zasilania zarówno central, jak i urządzeń peryferyjnych oraz wykonawczych.

Wymagania dotyczące Niezawodności i Umiejscowienia

Niezawodność działania jest ściśle związana z odpornością samej centrali na warunki środowiskowe i oddziaływanie pożaru (w ograniczonym zakresie). W związku z tym centrala musi być zainstalowana w odpowiednim pomieszczeniu lub miejscu. Centrale sterujące urządzeniami służącymi do oddymiania grawitacyjnego i mechanicznego powinny być umieszczone w pobliżu urządzeń wykonawczych, którymi sterują i które zasilają oraz kontrolują. Dotyczy to przede wszystkim siłowników elektromechanicznych na niskie napięcie 24 VDC - ze względu na występowanie spadków napięć i związane z nimi dobieranie przekrojów przewodów zasilających.

Gdy nie można umieścić centrali sterowania oddymianiem grawitacyjnym w pobliżu własnych urządzeń wykonawczych, należy rozważyć zastosowanie siłowników elektromechanicznych na napięcie 230 VAC. Takie rozwiązanie będzie wymagało zastosowania centrali lub tablicy sterującej z możliwością komutacji napięcia 230 VAC. Tablice sterujące i zasilające wentylatory oddymiające 3x400 VAC powinny być instalowane w pobliżu tych wentylatorów, gdyż zasilanie awaryjne powinno być doprowadzone jak najbliżej silnika napędowego wentylatora.

Wymagania Funkcjonalne

Oprócz wymaganej sygnalizacji optycznej stanów pracy urządzenia (dozór, uszkodzenie, blokada), centrale i sterowniki oddymiania powinny mieć możliwość odbioru sygnałów wyzwalających z innych central i sterowników, w szczególności z centrali sygnalizacji pożarowej (CSP). Centrale autonomiczne, czyli mające własne linie dozorowe, na których instalowane są czujki dymowe, powinny spełniać wymagania dotyczące CSP. Ze względu na warunki środowiska, w którym centrala pracuje, konieczny jest wyższy stopień ochrony obudowy centrali (IP).

Wymagania funkcjonalne dotyczące central i sterowników służących do sterowania oddymianiem grawitacyjnym są zawarte w projekcie normy EN 12101-9, natomiast w normie PN-EN 12101-6 zawarte są wytyczne dotyczące systemów różnicowania ciśnień. Centrale i sterowniki systemów oddymiania mechanicznego i mieszanego (grawitacyjno-mechanicznego) zostały opracowane przez ITB i CNBOP-PIB jako dokumenty oceny technicznej, stanowiące podstawę do wydania krajowej oceny technicznej zgodnie z rozporządzeniem RE nr 305/2011 (poprzednio jako ZUAT).

Od systemów oddymiania grawitacyjnego i mieszanego wymaga się umożliwienia prawidłowego sterowania systemem w przestrzeniach podzielonych na więcej niż jedną strefę dymową - przy założeniu, że system oddymiania jest jednocześnie wykorzystywany do przewietrzania budynku. Oddymianie powinno zadziałać tylko w tej strefie oddymiania, w której czujki dymowe (przyporządkowane do niej) wykryły pożar, lub po użyciu ręcznego przycisku oddymiania (RPO) przyporządkowanego tej strefie.

Jeżeli centrale lub sterowniki obsługujące kilka stref oddymiania są wykorzystywane do przewietrzania budynku (otwarte są wszystkie klapy oddymiające), to po wykryciu pożaru w którejkolwiek strefie powinny natychmiast zamknąć wszystkie klapy oddymiające oprócz tych znajdujących się w strefie, w której wykryto pożar. W przypadku przewietrzania otwory dolotowe powietrza kompensacyjnego nie muszą być otwierane. Jeżeli w obiekcie zastosowano kilka central sterujących, z których każda obsługuje swoją strefę oddymiania, należy je wyposażyć w interfejsy umożliwiające spełnianie wyżej opisanej funkcji.

Konserwacja, Serwis i Przeglądy

Rola systemów oddymiania jest bardzo duża, dlatego tak ważna jest ich regularna konserwacja i przegląd. Systemy oddymiania obejmują liczne elementy, a ich regularna kontrola stanowi gwarancję, że w razie wybuchu pożaru akcja ewakuacyjna przebiegnie sprawnie, natomiast uszkodzenia budynku nie będą aż tak duże, jak w przypadku braku stosownych zabezpieczeń. Za sprawne działanie instalacji odpowiada zarządca budynku.

Częstotliwość i Zakres Przeglądów

Kontrola urządzeń przeciwpożarowych powinna się odbywać przynajmniej raz w roku albo częściej, według zaleceń producenta sprzętu. Regularnych przeglądów wymagają na przykład grawitacyjne systemy oddymiania, do których zalicza się klapy dymowe, okna oddymiające, a także czujki pożarowe i ręczne przyciski oddymiania.

Przegląd to dokładne sprawdzenie systemu oddymiania, obejmujące centrę sterującą, klapy, czujniki i przewody. Serwis systemu oddymiania obejmuje kilka ważnych etapów dla jego dobrej pracy: diagnozę (oględziny każdej części), naprawę lub wymianę uszkodzonych części, oraz testy sprawności wszystkich komponentów po naprawach, sprawdzając reakcję na alarmy i działanie w sytuacjach pożarowych.

Kwalifikacje Serwisantów i Konserwacja Klap

Przeglądy i naprawy powierzaj specjalistom. Technicy muszą mieć uprawnienia do przeglądów systemu oddymiania, znać normy i posiadać niezbędne szkolenie. Ważne są aktualne certyfikaty i doświadczenie w pracy z systemami oddymiania.

Konserwacja klap oddymiających jest bardzo ważna dla bezpieczeństwa w budynkach. Metody konserwacji obejmują czyszczenie i smarowanie członów ruchomych. Do pracy potrzebne są specjalistyczne narzędzia, środki smarujące oraz mierniki do testowania systemu. Regularne kontrole są kluczowe dla sprawności systemu oddymiającego i należy je przeprowadzać według zaleceń producenta i przepisów.

Przegląd klap dymowych to kluczowy element systemu oddymiania. Zapewnia on prawidłową pracę w nagłych przypadkach. Regularne przeglądy i konserwacje pozwalają na wykrycie awarii na wczesnym etapie, dzięki czemu ryzyko awarii systemu jest mniejsze. Zintegrowane podejście do serwisu zwiększa bezpieczeństwo pożarowe.

Najczęstsze Awaria i Korzyści z Konserwacji

Systemy oddymiania są kluczowe dla bezpieczeństwa w budynkach, ale czasami mogą się psuć. Często pojawiają się problemy z czujnikami pożarowymi, które mogą rejestrować fałszywe alarmy przez kurz. Awariom ulegają także mechanizmy klap w systemach oddymiania, które mogą się zepsuć przez zużycie lub złe konserwacje. Regularna kontrola i konserwacja to klucz do unikania awarii. Ignorowanie tych działań grozi poważnymi problemami.

Zalety Regularnej Konserwacji

Regularnie dbając o systemy oddymiania, zyskujesz wiele korzyści:

• Zwiększone bezpieczeństwo: Wszystko działa jak należy i jest gotowe na awarie. Statystyki pożarowe wskazują, że największe zagrożenie dla ludzi w pierwszej fazie pożaru stanowią gazowe produkty spalania i rozkładu termicznego. Tlenek węgla powstaje w czasie większości pożarów, a inne toksyczne gazy przy spalaniu tworzyw sztucznych. Zatrucie trującymi gazami (zaczadzenie) to przyczyna śmierci ok. 90% osób przebywających w budynku podczas pożaru. Klapy dymowe, otwierając się, umożliwiają wydostawanie się dymu, co sprawia, że drogi ewakuacyjne są widoczne i drożne. Pomagają też strażakom szybciej dotrzeć do źródła ognia.
• Dłuższa żywotność systemu: Regularna konserwacja sprawia, że systemy służą dłużej.
• Oszczędności: Regularne przeglądy mogą wykryć problemy wcześnie, co pozwala na tańsze naprawy prewencyjne zamiast kosztownych awaryjnych.

Wskazówki dla Zarządców Budynków

Efektywne zarządzanie systemami oddymiania jest ważne dla ochrony przeciwpożarowej. Każdy zarządca budynku musi znać podstawy:

• Regularnie przeglądaj wszystkie elementy systemu, takie jak klapy i czujniki.
• Dokładnie dokumentuj każdy przegląd i naprawę.
• Organizuj regularne szkolenia dla personelu, aby był świadomy znaczenia i zasad działania systemu.
• Obserwuj zmiany w prawie dotyczącym ochrony przeciwpożarowej i dostosowuj do nich swoje procedury.

Trzymanie systemów oddymiania w dobrym stanie jest bardzo ważne dla bezpieczeństwa pożarowego. Regularne sprawdzanie klap dymowych i dbanie o system jest kluczowe. Pamiętaj więc, że regularne kontrole systemu oddymiania są potrzebne, ponieważ sprawiają, że system będzie dobrze działał w nagłych przypadkach.

FAQ

Poniżej przedstawiamy odpowiedzi na najczęściej zadawane pytania dotyczące systemów oddymiania.

• Jak często należy przeprowadzać przegląd systemu oddymiania? Przeglądy techniczne systemu powinny odbywać się co najmniej raz w roku lub częściej, zgodnie z zaleceniami producentów, aby zapewnić gotowość systemu na wypadek pożaru.
• Co obejmuje przegląd techniczny systemu oddymiania? W czasie przeglądu technicznego sprawdza się czujniki pożarowe i klapy dymowe. Ważne jest też sprawdzenie wentylacji i całości systemu alarmowego.
• Jakie uprawnienia muszą posiadać technicy przeprowadzający przeglądy systemu oddymiania? Przeglądy powinny robić osoby z odpowiednimi certyfikatami, które znają się na zabezpieczeniach przeciwpożarowych.
• Co powinno być uwzględnione w serwisie systemu oddymiania? Serwis systemu to nie tylko diagnoza i naprawa usterek, ale również testy sprawności wszystkich jego komponentów.
• Jakie są metody konserwacji klap oddymiających? Dla klap oddymiających ważne jest regularne czyszczenie i smarowanie. Należy również sprawdzać ich stan zgodnie z instrukcjami producenta.
• Jakie przepisy prawne regulują przeglądy systemów oddymiania? Przepisy te zawarte są głównie w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 roku, które mówi o konieczności regularnych przeglądów i konserwacji.
• Co grozi za niewłaściwe utrzymanie systemu oddymiania? Niewłaściwe utrzymanie może skutkować karami finansowymi, a także prowadzić do odpowiedzialności za szkody spowodowane pożarem.
• Jakie są najczęstsze awarie systemów oddymiania i jak je naprawić? Typowe awarie to problemy z czujnikami (np. fałszywe alarmy przez kurz) i mechanizmami klap (zużycie, złe konserwacje). Naprawą powinni zajmować się specjaliści z wymaganymi uprawnieniami.
• Jakie są korzyści z regularnej konserwacji systemów oddymiania? Konserwacja zwiększa bezpieczeństwo, wydłuża życie systemu, pomaga unikać kosztów napraw i zapewnia gotowość systemu.
• Jakie są najważniejsze wskazówki dla zarządców budynków dotyczące systemów oddymiania? Zarządcy powinni regularnie sprawdzać system, dbać o dokumentację, szkolić personel i współpracować z certyfikowanymi serwisami.
