Uniwersalna centrala sterująca UCS 4000 stanowi kluczowe uzupełnienie gamy urządzeń adresowalnego systemu sygnalizacji pożarowej POLON 4000. Urządzenie to zostało zaprojektowane w celu realizacji zaawansowanych funkcji sterowania w systemach oddymiania. Centrala posiada przekaźnik główny potencjałowy P1, przekaźniki dodatkowe P2 i P3 (przy wykorzystaniu pakietu PSD-4000), linie kontrolne dla stanu dozorowania i alarmu, konwencjonalną linię dozorową, linię dla przycisków oddymiania oraz linię przeznaczoną do uruchomienia oddymiania przez zewnętrzny system sygnalizacji pożarowej.
Podłączenie siłowników
Ze względu na wyposażenie oraz funkcjonalność centrali, możliwa jest jej współpraca z wieloma rodzajami urządzeń wykonawczych. Poniżej omówiono najczęściej występujące konfiguracje połączeń.
Siłowniki sterowane 2-przewodowo
Najczęściej występujące na rynku siłowniki są urządzeniami sterowanymi 2-przewodowo. Ich uruchomienie realizowane jest poprzez podanie napięcia znamionowego na dwa zaciski zasilania, natomiast w celu zamknięcia siłownika polaryzacja tego napięcia jest odwracana. Centrala UCS 4000 realizuje tę funkcję za pomocą przekaźnika P1 ustawionego w trybie 1.
Praca z urządzeniami zasilanymi 2-przewodowo realizowana jest poprzez połączenie wyjść przekaźnika głównego P1 z zaciskami A1, B i K. Zaciski A1 oraz B przeznaczone są do zasilania urządzenia, natomiast zacisk K służy do podłączenia wspólnej żyły w celu kontroli sprawności linii zasilającej.
Siłowniki 3-przewodowe

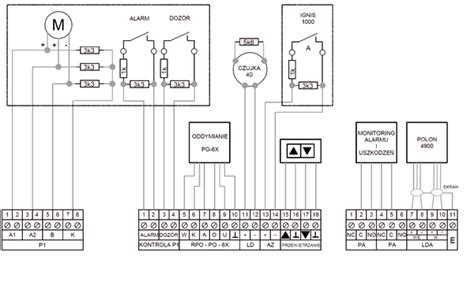

W przypadku siłowników 3-przewodowych, centrala UCS 4000 korzysta z łączówek A1, A2, B i K wyjść przekaźnika głównego P1. Zasilanie odbywa się poprzez przełączenie bieguna dodatniego pomiędzy łączówkami A1 i A2 przy zachowaniu na łączówce B stałego bieguna zasilania ujemnego oraz kontroli ciągłości zasilania poprzez łączówkę K.
Zabezpieczenie przed blokadą klap (Dead-Lock)
Zmienne zjawiska pogodowe, takie jak oblodzenie klap, czy starzenie się środków smarujących wewnątrz siłownika, mogą powodować utrudnienie startu napędu lub unieruchomienie urządzenia. W takich sytuacjach centrala UCS 4000 uruchamia funkcję „Dead-Lock”. Przy ustawieniu pracy w trybie 1 i uaktywnieniu tej opcji, centrala przez 30 minut podejmuje próby forsowania uruchomienia siłownika za pomocą pięciosekundowych impulsów powtarzanych co 2 minuty.
Funkcja przewietrzania
Centrala UCS 4000 została wyposażona w funkcję przewietrzania z możliwością podłączenia centralki pogodowej. Przyciski sterujące przewietrzaniem podłącza się do zestyków 15-18 pakietu PSU-4000.
- Sposób 1: otwieranie/zamykanie tylko w czasie naciśnięcia przycisku.
- Sposób 2: pełne otwarcie/zamknięcie po jednorazowym naciśnięciu przycisku.
Należy pamiętać, że zgodnie z normą EN12101, w przypadku przejścia centrali na zasilanie rezerwowe (akumulatory) lub w momencie wykrycia opadów/silnego wiatru przez automatykę pogodową, funkcja przewietrzania zostaje automatycznie wyłączona. Stan alarmu pożarowego ma zawsze najwyższy priorytet i powoduje ignorowanie sygnałów z przycisków przewietrzania oraz automatyki pogodowej.
Jak zainstalować panel alarmu pożarowego i inne funkcje na panelu alarmu pożarowego CFP z napisami w języku angielskim
Praca samodzielna i wizualizacja stanu
W przypadku pracy samodzielnej, centrala UCS 4000 umożliwia wizualizację stanu sterowanego urządzenia dzięki programowalnym przekaźnikom pakietu PSD-4000. Pozwala to na zdalne monitorowanie położenia przeciwpożarowych klap dymowych, co jest szczególnie istotne w dużych obiektach.
