Instalacje Tryskaczowe i Zraszaczowe: Rola i Zastosowanie w Ochronie Przeciwpożarowej

Systemy ochrony przeciwpożarowej odgrywają kluczową rolę w zapobieganiu pożarom lub minimalizowaniu ich skutków. W zależności od zagrożeń pożarowych stosuje się różne technologie ochrony, w tym m.in. instalacje tryskaczowe i systemy zraszaczowe. Tryskacze i zraszacze to elementy instalacji przeciwpożarowych, których zadaniem jest rozpylanie środka gaśniczego. Choć mogą wydawać się podobne, różnią się pod względem konstrukcji, sposobu działania oraz zastosowania.

Tryskacze Przeciwpożarowe: Mechanizm i Rodzaje

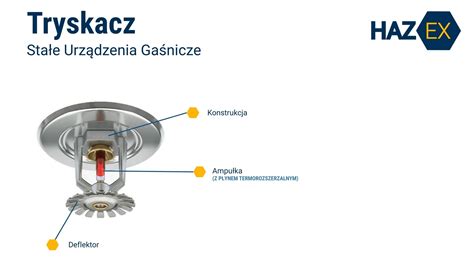

Tryskacz jest dyszą z czułym na temperaturę elementem zamykającym, który otwiera się pod wpływem wzrostu temperatury. Występują dwa rodzaje tryskaczy:

• Ampułkowe: Posiadają komponent termoczuły w postaci ampułki wypełnionej płynem termo rozszerzalnym. W momencie, gdy temperatura otoczenia osiąga określony próg (zwykle między 57°C a 77°C), ampułka pęka, co powoduje uruchomienie tryskacza.
• Topikowe: Posiadają w miejsce ampułki specjalny topik, który pod wpływem temperatury ulega stopieniu.

Po uruchomieniu woda wypływa pod ciśnieniem i rozpryskuje się nad danym obszarem. Tryskacze reagują selektywnie, co oznacza, że uruchamiają się tylko te jednostki, które są bezpośrednio narażone na działanie wysokiej temperatury w miejscu pożaru. Instalacja tryskaczowa działa więc punktowo.

Do zastosowania w instalacjach tryskaczowych dostępnych jest ponad 300 rodzajów tryskaczy. Dobór uzależniony jest od rodzaju gaszonego pożaru, charakterystyki wypływu, temperatury i szybkości otwarcia oraz aranżacji chronionego pomieszczenia. Dostępne są tryskacze:

• stojące
• wiszące
• boczne
• ukryte

W obszarach szczególnie zagrożonych fałszywym wyzwoleniem tryskacza lub w których znajduje się cenne mienie (np. serwerownie), stosuje się tryskacze podwójne. Czasem ze względu na warunki panujące w chronionym obszarze, tryskacze wymagają dodatkowego osprzętu.

Instalacje Tryskaczowe: Zasada Działania i Zastosowanie

Instalacja tryskaczowa składa się z sieci rur wypełnionych wodą i podłączonych do sieci wodociągowej. Kiedy wybucha pożar, ciepło płomieni aktywuje głowicę zraszającą (tryskacz) znajdującą się najbliżej ognia, która uwalnia strumień wody gaszący płomienie. Ciepło ognia aktywuje również sąsiednie tryskacze, które z kolei uwalniają własny strumień wody. Udowodniono, że tryskacze przeciwpożarowe są bardzo skuteczne w kontrolowaniu pożarów i ratowaniu życia. Według Krajowego Stowarzyszenia Ochrony Przeciwpożarowej budynki wyposażone w instalacje tryskaczowe charakteryzują się o 60% niższym wskaźnikiem śmiertelności pożarowej w porównaniu z budynkami bez nich. Instalacja tryskaczy przeciwpożarowych ratuje życie i chroni mienie podczas pożaru.

Tryskacze są stosowane wewnątrz budynków, gdzie precyzyjne, selektywne gaszenie pożaru jest kluczowe. Mają zastosowanie w ochronie przeciwpożarowej zakładów przemysłowych, magazynów, wiat, biurowców, galerii handlowych, hoteli, czy parkingów podziemnych. Instalacje tryskaczowe znajdują zastosowanie zarówno w nowych inwestycjach, jak i w modernizacji istniejących budynków.

Zraszacze Przeciwpożarowe: Charakterystyka i Rodzaje

Zraszacz jest dyszą o otwartej konstrukcji, bez elementu termoczułego, jaka występuje w tryskaczu. Jest komponentem instalacji zraszaczowej służącym do rozpylania wody lub innego środka gaśniczego. Systemy zraszaczowe to systemy otwarte, w których rurociąg nie jest wypełniony ani wodą, ani sprężonym powietrzem aż do momentu wykrycia zagrożenia. Zraszacze są zwykle uruchamiane automatycznie przez system detekcji pożaru lub ręcznie przez obsługę w momencie wykrycia pożaru.

W zależności od charakterystyki chronionego obszaru stosuje się różne rodzaje zraszaczy. Dostępne są zraszacze o różnym współczynniku wypływu oraz różnym kształcie deflektora. Od ich ilości, wielkości i charakterystyki zależy ostateczny rozdział wody. Same dysze zraszaczowe różnią się między sobą m.in. współczynnikiem wypływu czy kształtem stożka, jaki tworzy wypływająca z nich woda.

W sytuacjach, gdy wymagana jest ochrona dużej powierzchni lub szybkie pokrycie wodą określonej strefy, stosuje się:

• Zraszacze rozproszone: Tworzą wodną mgłę, która skutecznie obniża temperaturę w całej objętości pomieszczenia.
• Zraszacze pełnostrumieniowe.

Coraz większą popularnością cieszą się zraszacze specjalne, w tym systemy mgły wodnej. Wytwarzają one krople o bardzo małej średnicy, które skutecznie pochłaniają ciepło i ograniczają ilość dymu. Mgła wodna pozwala obniżyć zużycie wody, a jednocześnie chroni delikatne urządzenia elektroniczne czy serwerownie, gdzie zalanie mogłoby spowodować ogromne straty.

Instalacje Zraszaczowe: Działanie i Typy Systemów

Instalacje zraszaczowe to wodne, stałe urządzenia gaśnicze, które charakteryzują się budową otwartą. Należą do Stałych Urządzeń Gaśniczych (SUG), które jako medium gaśnicze wykorzystują wodę lub mieszaninę wody i środka pianotwórczego. W zabezpieczanych obiektach mogą pełnić funkcję systemu gaśniczego, służącego do gaszenia urządzeń i zagrożonych powierzchni, lub systemu zabezpieczającego, którego głównym zadaniem jest chłodzenie urządzeń i ochrona sąsiadujących obiektów przed nadmiernym nagrzaniem. Niezależnie od przeznaczenia, montaż instalacji zraszaczowej jest skutecznym sposobem na podniesienie poziomu bezpieczeństwa przeciwpożarowego.

Instalacje zraszaczowe zaliczane są do typu suchego zalewowego, co oznacza, że w ich rurociągu dystrybucyjnym znajduje się powietrze, a woda napływa dopiero po otwarciu zaworu.

Medium Gaśnicze i Zasilanie Wodne

Podstawą działania każdego systemu zraszaczowego jest wykorzystanie ciśnienia w instalacji wodnej. Medium gaśnicze - woda lub mieszanina wody i środka pianotwórczego - doprowadzane jest rurociągiem tłocznym do zaworów kontrolno-alarmowych. Zawory zalewowe są to najczęściej zawory membranowe, które zapobiegają przedostaniu się wody pod ciśnieniem z rurociągów tłocznych do rurociągów dystrybucyjnych instalacji zraszaczowej. Dopiero w momencie uruchomienia procesu gaszenia, następuje otwarcie zaworu i wtłoczenie wody przez sieć rurociągów dystrybucyjnych do zraszaczy.

W wyjątkowych przypadkach instalacja zraszaczowa może być zasilana wodą bezpośrednio z sieci wodociągowej, bez potrzeby budowania zbiornika zapasu wody. Jest to możliwe jedynie wówczas, gdy ciśnienie wody w sieci wodociągowej spełnia wymagania wynikające z obliczeń hydraulicznych dla danej instalacji. Standardowy poziom ciśnienia wody w instalacji wodociągowej w budynku, poza hydrantami przeciwpożarowymi, wynoszący nie mniej niż 0,05 MPa (0,5 bara) i nie więcej niż 0,6 MPa (6 barów), jest za niski dla zdecydowanej większości instalacji zraszaczowych. Ilość wody ustala się zawsze dla najbardziej niekorzystnego scenariusza rozwoju pożaru.

W zależności od występującego zagrożenia pożarowego, układ zasilania wodą może zostać uzupełniony o zbiornik z zapasem koncentratu środka pianotwórczego oraz proporcjoner, w którym następuje zmieszanie wody i koncentratu w odpowiednich proporcjach - stężenie wynosi najczęściej od 1 do 6%. Wykorzystanie piany jako medium gaśniczego jest zasadne, gdy w zabezpieczanym obiekcie może dojść do pożaru np. substancji łatwopalnych.

System Detekcji i Aktywacja

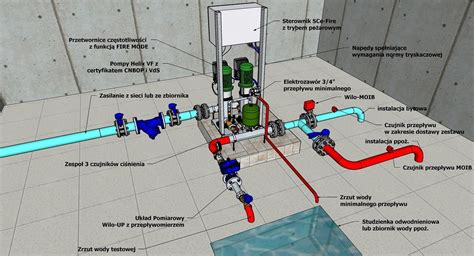

Nieodłącznym elementem każdej instalacji zraszaczowej jest system detekcji pożaru, który w razie pożaru odpowiada za uruchomienie akcji gaśniczej. Aktywacja instalacji zraszaczowej może odbywać się ręcznie lub automatycznie: hydraulicznie, pneumatycznie lub elektronicznie.

• Ręczna aktywacja: Zawór zalewowy otwierany jest przez odpowiednio przeszkolony personel po odebraniu sygnału o zagrożeniu pożarowym.
• Automatyczna aktywacja hydrauliczna: Za detekcję pożaru odpowiada dodatkowy rurociąg z tryskaczami inicjującymi. Rurociąg ten jest rozprowadzany równomiernie w chronionej strefie i stale wypełniony wodą.
• Automatyczna aktywacja pneumatyczna: Analogiczne rozwiązanie z dodatkowym rurociągiem detekcyjnym, gdzie linia detekcyjna jest stale wypełniona sprężonym powietrzem.
• Automatyczna aktywacja elektroniczna: Detekcja oparta jest o czujki pożarowe i centralę sterowania gaszeniem. W zależności od rodzaju zagrożenia pożarowego stosowane są czujki dymu, temperatury lub płomienia. W momencie wykrycia pożaru przekazują one impuls do centrali sterowania gaszeniem. Jeżeli zostanie on potwierdzony, wówczas centrala wysyła sygnał sterujący do urządzeń gaśniczych, który skutkuje otwarciem zaworu zalewowego i skierowaniem wody do sekcji zraszaczy, w której nastąpiło wykrycie pożaru. W przypadku elektronicznej aktywacji, przerwanie sygnału uruchamiającego spowoduje ponowne zamknięcie zaworu i wstrzymanie wypływu wody.

Dla zabezpieczania mniejszych obiektów wystarczy prosta instalacja zraszaczowa z jednym zaworem zalewowym. W przypadku większych obiektów instalacja zraszaczowa podzielona jest na kilka sekcji, każda z przydzielonym do niej zaworem zalewowym.

Kluczowe Różnice Między Instalacjami Tryskaczowymi a Zraszaczowymi

Choć oba systemy mają na celu ochronę przeciwpożarową, ich mechanizmy działania i zastosowania są fundamentalnie różne:

1. Konstrukcja dysz:
   • Tryskacze: Posiadają element termoczuły (ampułkę lub topik), który utrzymuje dyszę w pozycji zamkniętej.
   • Zraszacze: Mają otwartą konstrukcję, bez elementu zamykającego.
2. Mechanizm aktywacji:
   • Tryskacze: Uruchamiają się w odpowiedzi na wzrost temperatury bezpośrednio związany z pożarem, gdy ampułka pęka lub topik się topi. Działają indywidualnie.
   • Zraszacze: Uruchamiają się od razu całą sekcją po otrzymaniu sygnału z zewnętrznej centrali pożarowej (systemu detekcji) lub ręcznie.
3. Obszar działania:
   • Tryskacze: Działają selektywnie, uruchamiając się tylko w miejscach, gdzie wykryto wzrost temperatury. Gaszą pożar miejscowo, jedynie przez kilka tryskaczy uruchamiających się nad miejscem powstałego pożaru.
   • Zraszacze: Działają obszarowo. Woda wypływa równocześnie ze wszystkich zraszaczy w danej strefie, pokrywając całą chronioną sekcję. Gaszenie obejmuje całą zabezpieczaną przestrzeń, a nie tylko miejsce wystąpienia pożaru.
4. Charakterystyka systemu rurociągowego:
   • Instalacje tryskaczowe: Mogą być systemami mokrymi (rurociągi wypełnione wodą), suchymi (rurociągi wypełnione powietrzem) lub pre-action (systemy ze wstępną aktywacją).
   • Instalacje zraszaczowe: Są systemami suchymi zalewowymi, co oznacza, że ich rurociągi dystrybucyjne pozostają puste aż do momentu wykrycia zagrożenia i otwarcia zaworu wzbudzającego.
5. Zastosowanie:
   • Tryskacze: Stosowane są głównie do ochrony wewnętrznych pomieszczeń, gdzie precyzyjne, selektywne gaszenie jest kluczowe, np. w biurowcach, galeriach handlowych, hotelach, magazynach.
   • Zraszacze: Sprawdzają się tam, gdzie potrzebne jest szybkie zraszanie, chłodzenie lub ugaszenie obiektów w całej chronionej strefie, szczególnie w miejscach o bardzo wysokim ryzyku pożarowym i możliwości szybkiego rozprzestrzeniania się ognia. Przykłady to zakłady obróbki drewna, lakiernie, magazyny chemiczne, rozdzielnie, transformatory, zbiorniki z substancjami palnymi. Często pełnią też funkcję oddzielających kurtyn wodnych.

Zraszacze przeciwpożarowe to zaawansowane systemy gaśnicze z otwartymi dyszami, które w ułamku sekundy pokrywają wodą całą chronioną strefę. Rozwiązanie to idealnie sprawdza się w zakładach produkcyjnych i magazynach o podwyższonym ryzyku, gdzie ogień może rozprzestrzeniać się błyskawicznie. Systemy te błyskawicznie tłumią pożar przed przyjazdem straży pożarnej.

Dobór i Projektowanie Systemów Zraszaczowych

Dobór odpowiedniego typu zraszaczy powinien być poprzedzony szczegółową analizą ryzyka pożarowego. W magazynach wysokiego składowania, gdzie ogień rozprzestrzenia się błyskawicznie, lepiej sprawdzają się zraszacze otwarte lub pełnostrumieniowe. W obiektach o niskiej temperaturze konieczne jest stosowanie instalacji suchych.

Systemy zraszaczowe zwykle są integrowane z innymi instalacjami przeciwpożarowymi. Centrala sygnalizacji pożaru uruchamia zraszacze, współpracując jednocześnie z systemem oddymiania i dźwiękowym systemem ostrzegawczym. Dzięki temu działania są skoordynowane: równocześnie uruchamiane są urządzenia oddymiające, sygnalizacja alarmowa i powiadamiane są jednostki straży pożarnej.

Regulacje Prawne i Normy

Stosowanie zraszaczy przeciwpożarowych regulują przepisy prawa budowlanego oraz rozporządzenia dotyczące ochrony przeciwpożarowej. Dodatkowo obowiązują normy europejskie PN EN oraz wymagania CNBOP. Każdy element systemu musi posiadać świadectwo dopuszczenia i być zgodny z dokumentacją projektową uzgodnioną z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.

Skuteczność każdego systemu gaśniczego uzależniona jest nie tylko od odpowiedniego doboru medium gaśniczego do rodzaju istniejącego zagrożenia pożarowego i charakterystyki zabezpieczanego obiektu. Istotne jest również jego prawidłowe zaprojektowanie, zainstalowanie, a następnie użytkowanie i kontrolowanie. Służyć ma temu przestrzeganie nie tylko obowiązujących przepisów prawa, a również przyjętych norm i standardów. W przypadku instalacji zraszaczowych projektowanie i instalacja mogą opierać się m.in. o wytyczne standardów NFPA 15 i VdS 2109 czy zalecenia FM Global. Każdorazowo należy również przestrzegać wytycznych i zaleceń producentów urządzeń i innych elementów składowych instalacji. Tylko takie podejście daje pewność, że zamontowana instalacja będzie skutecznie chronić obiekt i znajdujących się w nim ludzi.

Konserwacja i Serwis

Aby system był niezawodny, niezbędna jest regularna konserwacja. Przepisy nakazują przeprowadzanie przeglądów nie rzadziej niż raz w roku, a producenci określają dodatkowe wymagania dotyczące testów i wymiany elementów. Serwis obejmuje kontrolę drożności instalacji, sprawność zaworów, testy alarmów przepływu i wizualną inspekcję zraszaczy.

Regularne przeglądy instalacji gaśniczych są bezwzględnie wymagane przez polskie prawo w celu utrzymania pełnej sprawności systemu. Konserwacja musi być przeprowadzana minimum raz w roku przez certyfikowanych specjalistów. Ignorowanie tego obowiązku może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela w razie pożaru.

Znaczenie Systemów Zraszaczowych dla Bezpieczeństwa

Zraszacze przeciwpożarowe pełnią rolę pierwszej linii obrony w budynkach zagrożonych pożarem. Ich zastosowanie pozwala nie tylko ratować życie ludzkie, ale także chronić mienie i infrastrukturę. Dzięki nim możliwe jest szybkie ograniczenie rozwoju pożaru oraz stworzenie warunków, które umożliwiają bezpieczną ewakuację i skuteczne działania ratownicze straży pożarnej. Według branżowych raportów, pożary w obiektach produkcyjnych i magazynowych odpowiadają za największe jednorazowe straty materialne w przemyśle.

Często Zadawane Pytania

Czy woda ze zraszaczy uszkodzi maszyny produkcyjne?

Woda z instalacji skutecznie chłodzi urządzenia, chroniąc je przed całkowitym stopieniem lub zniszczeniem w wyniku skrajnie wysokich temperatur. Straty spowodowane zalaniem są zawsze nieporównywalnie mniejsze niż te, które wywołałby swobodnie rozwijający się pożar. Ponadto, priorytetem systemu jest ochrona samej konstrukcji nośnej budynku oraz życia pracowników.
