Przeciwpożarowy wyłącznik prądu: lokalizacja i oznakowanie

Każdy budynek narażony jest na ryzyko wystąpienia pożaru. Aby zapewnić bezpieczeństwo instalacji elektrycznej, wprowadzono konieczność instalacji przeciwpożarowego wyłącznika prądu. W polskim prawie zapis ten znaleźć można w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Funkcja i lokalizacja przeciwpożarowego wyłącznika prądu

Przeciwpożarowy wyłącznik prądu jest urządzeniem ochrony przeciwpożarowej. W razie pojawienia się ognia umożliwia odłączenie dopływu prądu i bezpieczne prowadzenie akcji gaśniczej. Zgodnie z § 183 ust. 2-4 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, przeciwpożarowy wyłącznik prądu, odcinający dopływ prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru, należy stosować w strefach pożarowych o kubaturze przekraczającej 1000 m³ lub zawierających strefy zagrożone wybuchem.

Przeciwpożarowy wyłącznik prądu powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza i odpowiednio oznakowany. Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie może spowodować samoczynnego załączenia drugiego źródła energii elektrycznej, w tym zespołu prądotwórczego, z wyjątkiem źródeł zasilających urządzenia elektryczne, które muszą funkcjonować w czasie pożaru.

Oznakowanie przeciwpożarowego wyłącznika prądu

Oznakowanie przeciwpożarowego wyłącznika prądu powinno być umieszczone w widocznym miejscu na samym wyłączniku, aby było łatwo zauważalne i czytelne. Wszelkie oznakowania powinny być wykonane w sposób trwały i odporny na uszkodzenia mechaniczne, wibracje i wilgoć.

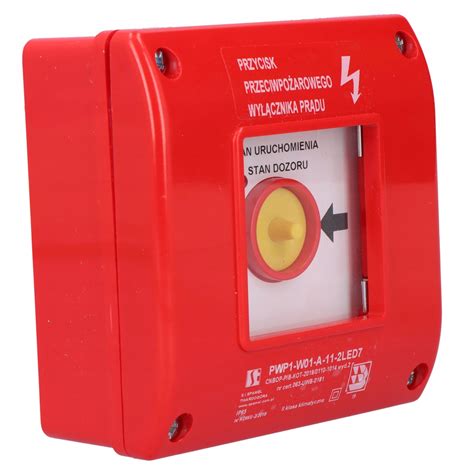

Znak PPOŻ „Przeciwpożarowy wyłącznik prądu”

Znak PPOŻ „Przeciwpożarowy wyłącznik prądu” jest przeznaczony do oznaczenia wyłącznika odpowiadającego za odcięcie dopływu prądu. Wykorzystuje się go w budynkach użytku publicznego. Znak „Przeciwpożarowy wyłącznik prądu” jest zgodny z najnowszą, europejską normą. Wyróżnia się czerwonym tłem i piktogramem błyskawicy. Widoczny jest na nim również napis „Przeciwpożarowy wyłącznik prądu”.

Znak ten może być wykonany na różnych podłożach:

• folia samoprzylepna fotoluminescencyjna - arkusz 9 naklejek
• folia samoprzylepna - arkusz 9 naklejek
• płyta sztywna 1mm
• płyta sztywna 1mm fotoluminescencyjna
• płyta TD fotoluminescencyjna
• folia podłogowa
• folia podłogowa fotoluminescencyjna

Dostępne formaty znaku „Przeciwpożarowy wyłącznik prądu” to:

• 5 x 7,4 cm
• 10 x 14,8 cm
• 15 x 22,2 cm
• 20 x 29,6 cm
• 25 x 37 cm
• 35 x 51,8 cm
• 40 x 59,4 cm
• 50 x 74 cm

Pomieszczenie obsługi urządzeń przeciwpożarowych (POUP)

W przypadku, gdy w budynku istnieje wydzielone specjalne pomieszczenie do obsługi urządzeń przeciwpożarowych (POUP), powinno ono spełniać określone wymagania. Według wytycznych Ogólnopolskiego Stowarzyszenia Producentów Zabezpieczeń Przeciwpożarowych i Sprzętu Ratowniczego oraz Komendy Wojewódzkiej PSP w Gdańsku i Komendy Miejskiej PSP we Wrocławiu z dnia 1 grudnia 2014 r., POUP powinno być zlokalizowane na kondygnacji obiektu budowlanego, w pobliżu wejścia/wyjścia przewidzianego i oznaczonego jako wejście dla ekip ratowniczych. Lokalizacja POUP powinna być taka, aby było widoczne po wejściu do obiektu wejściem przewidzianym dla ekip ratowniczych. Zaleca się, aby drzwi wejściowe POUP nie znajdowały się w odległości większej niż 10 m od wyjścia dla ekip ratowniczych.

Wymagania dla pomieszczenia POUP

• Szerokość dojścia do pomieszczenia powinna wynosić co najmniej 1,5 m.
• W przypadku lokalizacji POUP innej niż 10 m od wyjścia dla ekip ratowniczych, należy zastosować dodatkowe oznakowanie wskazujące miejsce lokalizacji i kierunek dojścia do tego POUP.
• W POUP lub w bezpośrednim jego sąsiedztwie należy zainstalować Ręczny Ostrzegacz Pożarowy.
• POUP powinno być monitorowane poprzez czujki automatyczne wchodzące w skład instalacji sygnalizacji pożarowej w obiekcie.
• Dostęp do POUP powinien być ograniczony tylko do osób uprawnionych i służb ratowniczych. Dopuszcza się metodę przez zamykanie drzwi na klucz, z zastrzeżeniem, że jeden klucz znajduje się w odpowiednio oznaczonej skrzynce ze zbijaną szybą, przymocowanej do ściany w bezpośrednim sąsiedztwie drzwi do pomieszczenia.
• POUP powinno stanowić pomieszczenie zamknięte, którego ściany i stropy posiadają klasę odporności ogniowej REI 60.
• POUP powinno być zamknięte drzwiami o klasie odporności ogniowej EI 30.
• W POUP powinno być zapewnione oświetlenie naturalne oraz sztuczne. Natężenie oświetlenia powinno wynosić co najmniej 500 lx.
• POUP powinno być wyposażone w awaryjne oświetlenie ewakuacyjne o średnim natężeniu co najmniej 10 lx.

Wymagania dla centrali bez wydzielonego pomieszczenia POUP

Jeśli nie ma specjalnego pomieszczenia do obsługi centralki, nie musi być ono wydzielone pożarowo, ale powinno spełniać następujące wymagania:

• W pobliżu centrali powinien być umieszczony ręczny ostrzegacz pożaru (dotyczy to zwłaszcza systemów wykrywania pożaru przyłączonych do PSP za pośrednictwem systemów transmisji alarmu).
• Lokalizacja centrali sygnalizacji pożarowej powinna być uzgodniona z przedstawicielem PSP.
• Znajduje się w pobliżu głównego wejścia do budynku, gwarantując łatwy dostęp dla straży pożarnej.
• Zapewnia odpowiednie zabezpieczenie przed wpływami środowiska.
• Zapewnia odpowiednie warunki temperatury, wilgoci a także dostateczne oświetlenie, umożliwiające prawidłową pracę centrali oraz jej obsługę.
• Centrala sygnalizacji pożarowej powinna być w sposób ciągły nadzorowana przez odpowiednio przeszkoloną obsługę.
• Przeciwpożarowy wyłącznik prądu powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza i odpowiednio oznakowany.

Przeciwpożarowy wyłącznik prądu w instalacjach fotowoltaicznych (PV)

Wyłącznik przeciwpożarowy PV to jeden z kluczowych elementów każdej nowoczesnej instalacji fotowoltaicznej. Jego obecność bywa pomijana, jednak pełni on niebagatelną rolę w kontekście bezpieczeństwa pożarowego. Właściwe zlokalizowanie tego komponentu to nie tylko kwestia zgodności z przepisami, ale przede wszystkim ochrona życia, zdrowia oraz mienia użytkowników systemów PV.

Co to jest i kiedy jest wymagany wyłącznik ppoż. PV?

Wyłącznik ppoż. PV (ang. Fireman Switch) to urządzenie lub zespół urządzeń umożliwiających szybkie ograniczenie napięcia niebezpiecznego w obwodach prądu stałego (DC) prowadzących od paneli do falownika. System ten musi umożliwiać szybkie ograniczenie napięcia do bezpiecznego poziomu (poniżej 120 V DC) w przewodach znajdujących się wewnątrz budynku - najlepiej w sposób automatyczny lub zdalny.

Gdzie powinien być zamontowany wyłącznik ppoż. PV?

Lokalizacja wyłącznika ppoż. PV ma kluczowe znaczenie dla jego skuteczności. Powinien być zainstalowany w miejscu łatwo dostępnym i oznakowanym, tak aby możliwe było jego szybkie zidentyfikowanie i uruchomienie przez straż pożarną. W wielu przypadkach zaleca się stosowanie rozłączników ppoż.

Wymogi prawne i najczęstsze błędy

Rozporządzenie Ministra Rozwoju i Technologii z 2024 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, określa wymogi prawne dotyczące montażu wyłącznika przeciwpożarowego w instalacji PV. Mimo jasnych przepisów i zaleceń, w praktyce wciąż można spotkać się z błędami przy montażu wyłączników przeciwpożarowych w instalacjach PV, takimi jak zastosowanie niewłaściwego typu wyłącznika.
