W dziedzinie bezpieczeństwa pożarowego budynków, przedsionki przeciwpożarowe odgrywają kluczową rolę w ochronie życia i mienia. Są one nie tylko elementem konstrukcyjnym, ale przede wszystkim barierą, która w krytycznej sytuacji pożaru może zadecydować o skuteczności ewakuacji i ograniczeniu rozprzestrzeniania się ognia. Zrozumienie, kiedy i dlaczego przedsionek przeciwpożarowy jest wymagany, a także jakie powinien spełniać wymogi, jest niezbędne dla każdego projektanta, wykonawcy i zarządcy budynku.
Rola i cel przedsionka przeciwpożarowego
Przedsionek przeciwpożarowy pełni funkcję obudowy otworu w ścianie oddzielenia przeciwpożarowego i stanowi swoistą „śluzę” czy też przestrzeń przejściową pomiędzy dwoma strefami pożarowymi. Jest to pomieszczenie buforowe umieszczone przy otworze w ścianie oddzielenia przeciwpożarowego, mające na celu zwiększenie ochrony przed przenikaniem ognia i dymu.
Kiedy przedsionek przeciwpożarowy jest wymagany?
Przedsionki przeciwpożarowe stają się koniecznością w miejscach, gdzie ściany i stropy pełnią funkcję oddzielenia przeciwpożarowego. Zgodnie z polskimi Warunkami Technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie (§ 232 ust. 1, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r.), elementy oddzielenia przeciwpożarowego, czyli ściany i stropy, muszą być wykonane z materiałów niepalnych. Co istotne, wszelkie otwory w tych przegrodach - czy to na instalacje, przejścia, czy drzwi - wymagają specjalnego zabezpieczenia. Tym zabezpieczeniem mogą być właśnie przedsionki przeciwpożarowe lub drzwi przeciwpożarowe, a także inne zamknięcia przeciwpożarowe.
Zasadniczo, przedsionek przeciwpożarowy jest wymagany, gdy otwór w ścianie oddzielenia przeciwpożarowego nie jest zamykany bezpośrednio drzwiami przeciwpożarowymi o odpowiedniej klasie odporności ogniowej. Przedsionek tworzy dodatkową przestrzeń buforową, która zwiększa ochronę przed przenikaniem ognia i dymu.
Warto zaznaczyć, że przepisy dopuszczają pewien procent otworów w ścianach i stropach oddzielenia przeciwpożarowego bez konieczności stosowania przedsionków, pod warunkiem, że łączna powierzchnia tych otworów nie przekracza 15% powierzchni ściany i 0,5% powierzchni stropu. Jednakże, te ograniczenia nie dotyczą otworów w ścianach oddzielenia przeciwpożarowego w garażach, które znajdują się na drogach manewrowych (§ 232 ust. 2).
Wymiary i konstrukcja przedsionka przeciwpożarowego
Przepisy szczegółowo określają wymiary, jakie musi spełniać przedsionek przeciwpożarowy, aby skutecznie pełnił swoją funkcję. Prawidłowe wymiarowanie ma kluczowe znaczenie dla jego skuteczności.
Minimalne wymiary rzutu poziomego
Minimalne wymiary rzutu poziomego przedsionka przeciwpożarowego to 1,4 × 1,4 metra (§ 232 ust. 3). Jest to przestrzeń wystarczająca, aby zapewnić odpowiednią strefę bezpieczeństwa i umożliwić skuteczne zamknięcie drzwi przeciwpożarowych.
Materiały i klasa odporności ogniowej
Kluczowe jest również wykonanie ścian i stropu przedsionka z materiałów niepalnych. Dodatkowo, osłony lub obudowy przewodów i kabli elektrycznych znajdujących się w przedsionku (z pewnymi wyjątkami) również muszą być wykonane z materiałów niepalnych i posiadać klasę odporności ogniowej co najmniej E I 60. Wyjątkiem są zespoły kablowe, o których mowa w § 187 ust. 3 Warunków Technicznych, gdzie dopuszczalne są odstępstwa (§ 232 ust. 3).
Drzwi przeciwpożarowe w przedsionku
Przedsionek przeciwpożarowy musi być zamykany drzwiami. Rodzaj i klasa odporności ogniowej drzwi zależą od klasy odporności pożarowej budynku i elementu oddzielenia przeciwpożarowego, w którym przedsionek jest umieszczony. Szczegółowe wymagania dotyczące klas odporności ogniowej przedstawia poniższa tabela (§ 232 ust. 4):
| Klasa odporności pożarowej budynku | Elementy oddzielenia przeciwpożarowego | Drzwi przeciwpożarowe lub inne zamknięcia przeciwpożarowe | |||
|---|---|---|---|---|---|
| Ścian i stropów, z wyjątkiem stropów w ZL | Stropów w ZL na korytarz i do pomieszczenia na klatkę schodową*) | Drzwi z przedsionka przeciwpożarowego | Drzwi w oddzieleniu przeciwpożarowym | Drzwi windy | |
| "A" | R E I 240 | R E I 120 | E I 120 | E I 60 | E 60 |
| "B" i "C" | R E I 120 | R E I 60 | E I 60 | E I 30 | E 30 |
| "D" i "E" | R E I 60 | R E I 30 | E I 30 | E I 15 | E 15 |
*) Dopuszcza się osadzenie tych drzwi w ścianie o klasie odporności ogniowej, określonej dla drzwi w kol. 6, znajdującej się między przedsionkiem a klatką schodową. Warto również wspomnieć, że drzwi windy powinny mieć klasę zgodną z wymaganiami § 234 ust. 1 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r.
Wymagania dotyczące wentylacji
Dodatkowo, przedsionek przeciwpożarowy musi być wyposażony w wentylację, co najmniej grawitacyjną (§ 232 ust. 3). Wentylacja ma na celu usuwanie dymu i gorących gazów, co jest kluczowe dla utrzymania drożności dróg ewakuacyjnych i skuteczności działań gaśniczych. Należy również pamiętać, że wentylacja ta ma działać również w warunkach pożaru, co jest szczególnie ważne w przypadku wentylacji mechanicznej.

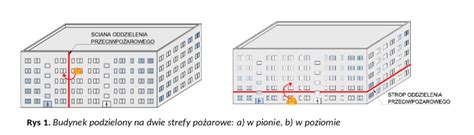

Oddzielenie przeciwpożarowe jako fundament bezpieczeństwa
Aby w pełni zrozumieć rolę przedsionka przeciwpożarowego, należy pojąć koncepcję oddzielenia przeciwpożarowego. Jest to fundamentalny element strategii bezpieczeństwa pożarowego każdego budynku. Ściana oddzielenia przeciwpożarowego to przegroda, która ma za zadanie separować dwie strefy pożarowe. Jej kluczową cechą jest zdolność do zachowania swoich właściwości użytkowych - przede wszystkim szczelności i izolacyjności ogniowej - podczas pożaru w jednej ze stref. Dzięki temu zapobiega się rozprzestrzenianiu ognia i dymu do strefy sąsiedniej, dając czas na ewakuację i interwencję służb ratowniczych.
Klasa odporności ogniowej ściany oddzielenia przeciwpożarowego jest ściśle związana z klasami odporności pożarowej stref, które oddziela. W zależności od przyjętych klas, ściana oddzielenia przeciwpożarowego może mieć klasę odporności ogniowej REI 60, REI 120 lub nawet REI 240. Te oznaczenia (REI) określają trzy podstawowe parametry:
- R (nośność ogniowa) - zdolność elementu do przenoszenia obciążenia mechanicznego w warunkach pożaru.
- E (szczelność ogniowa) - zdolność elementu do powstrzymywania przenikania płomieni i gorących gazów na stronę nienagrzewaną.
- I (izolacyjność ogniowa) - zdolność elementu do ograniczenia wzrostu temperatury na stronie nienagrzewanej poniżej określonego poziomu.
Przedsionek przeciwpożarowy, w kontekście oddzielenia przeciwpożarowego, jest elementem wzmacniającym tę ochronę w miejscach otworów. Działa jako dodatkowa bariera, minimalizując ryzyko przenikania ognia i dymu przez potencjalnie słabsze punkty, jakimi są otwory w ścianach oddzieleń przeciwpożarowych.
Wątpliwości interpretacyjne dotyczące przedsionków przeciwpożarowych
Mimo szczegółowych wymagań technicznych, w praktyce projektowej pojawiają się wątpliwości dotyczące interpretacji niektórych przepisów związanych z przedsionkami przeciwpożarowymi.
Jedną z kwestii jest brak precyzyjnego określenia, czy wentylacja przedsionka powinna działać w czasie pożaru, co w przypadku wentylacji mechanicznej ma istotne znaczenie. Rzutuje to na sposób zasilania wentylatora - sprzed czy zza wyłącznika przeciwpożarowego prądu, a także wpływa na wymagania techniczne dla wentylatorów (§ 246 ust. 4 Warunków Technicznych). Poza tym nie określono, jakie są dopuszczalne maksymalne wymiary przedsionka, tzn. jaka jest akceptowalna maksymalna długość drogi, jaką pokonuje ewakuujący się człowiek, przechodząc przez przedsionek.
Wątpliwości mogą się również rodzić przy obliczaniu powierzchni strefy pożarowej. Nie określono, w jaki sposób wliczać przedsionki przeciwpożarowe do powierzchni którejkolwiek strefy. Przedsionki przeciwpożarowe bowiem mają taką specyficzną budowę, że sumaryczna odporność ogniowa drzwi zamykających przedsionek z obu stron jest równa wymaganej odporności ogniowej drzwi w ścianie oddzielenia przeciwpożarowego, w której dany przedsionek został zastosowany w zakresie szczelności ogniowej (E) - § 232 ust. 4 rozporządzenia. Ponadto ściany przedsionka mają mieć odporność ogniową co najmniej EI 60, co w przypadku większości projektowanych budynków, tzn. budynków w klasach odporności pożarowej B, C, D i E, stanowi połowę lub całą wartość odporności ogniowej wymaganej dla nich ściany oddzielenia przeciwpożarowego w zakresie szczelności (E) i izolacyjności (I) ogniowej. W związku z tym przedsionki są specyficznym tworem - to jakby „rozwarstwiona” ściana oddzielenia przeciwpożarowego, przestrzeń między dwiema rozsuniętymi częściami tej ściany. Mogłoby to sugerować, że skoro przedsionek jest rodzajem śluzy między strefami pożarowymi, nie powinno się jego powierzchni wliczać do żadnej ze stref, którą rozdziela. Niestety w przepisach brakuje jasnego wyjaśnienia tej kwestii.
Problemy z interpretacją przepisów w zakresie ochrony przeciwpożarowej wydają się nie mieć końca. Czasami można odnieść wrażenie, że niektóre wymagania wręcz się wykluczają, a część z nich trudno logicznie wytłumaczyć. W razie jakichkolwiek wątpliwości radą służą rzeczoznawcy do spraw zabezpieczeń przeciwpożarowych, których warto włączyć do projektu już na etapie projektu koncepcyjnego.
Najczęściej zadawane pytania (FAQ)
- Co to jest przedsionek przeciwpożarowy?
Przedsionek przeciwpożarowy to pomieszczenie buforowe umieszczone przy otworze w ścianie oddzielenia przeciwpożarowego, mające na celu zwiększenie ochrony przed przenikaniem ognia i dymu. - Jakie są minimalne wymiary przedsionka przeciwpożarowego?
Minimalne wymiary rzutu poziomego to 1,4 m x 1,4 m. - Z jakich materiałów powinien być wykonany przedsionek przeciwpożarowy?
Ściany, strop i osłony instalacji w przedsionku muszą być wykonane z materiałów niepalnych o klasie odporności ogniowej co najmniej E I 60. - Czy przedsionek przeciwpożarowy musi mieć wentylację?
Tak, przedsionek musi być wentylowany, co najmniej grawitacyjnie. - Kiedy przedsionek przeciwpożarowy jest obowiązkowy?
Przedsionek jest wymagany, gdy otwory w ścianach oddzielenia przeciwpożarowego nie są zamykane bezpośrednio drzwiami przeciwpożarowymi o odpowiedniej klasie odporności ogniowej.
