Przedsionek Przeciwpożarowy w Budynku Użyteczności Publicznej

Wprowadzenie do Bezpieczeństwa Pożarowego Budynków

Współczesne budownictwo kładzie nacisk na kompleksowe rozwiązania z zakresu bezpieczeństwa, a bezpieczeństwo pożarowe jest jedną z kluczowych kwestii. Obejmuje ono wszelkie działania i przedsięwzięcia mające na celu ochronę życia i zdrowia ludzi, mienia oraz środowiska przed skutkami powstania i rozprzestrzeniania się pożaru. Aby budynek spełniał te wymagania, musi być zaprojektowany i wykonany w sposób ograniczający możliwość powstania pożaru, a w razie jego wystąpienia - minimalizujący rozprzestrzenianie się ognia, zapewniając jednocześnie możliwość ewakuacji ludzi i bezpieczeństwo ekip ratowniczych.

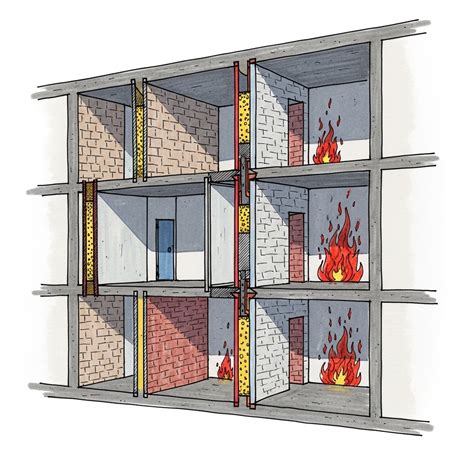

Centralnym elementem strategii bezpieczeństwa pożarowego jest podział budynku na strefy pożarowe. Zgodnie z § 226 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.2022.0.1225 t.j.), strefę pożarową stanowi budynek albo jego część oddzielona od innych budynków lub innych części budynku elementami oddzielenia przeciwpożarowego bądź pasami wolnego terenu. Przyjmuje się, że w momencie wybuchu pożaru objęta nim zostanie jedna strefa pożarowa, która jest jednocześnie maksymalnym obszarem strat. Podział budynku na strefy pożarowe pozwala lepiej dostosować wykorzystywane urządzenia do konkretnej powierzchni, lepiej skonfigurować systemy alarmowe oraz efektywniej zarządzać akcją ewakuacyjną. W tym kontekście, przedsionek przeciwpożarowy pełni funkcję kluczowego elementu separującego, zapewniając bezpieczne przejście pomiędzy strefami oraz ochronę dróg ewakuacyjnych.

Czym Jest Przedsionek Przeciwpożarowy? Definicja i Cel

Przedsionek przeciwpożarowy, nazywany również w kontekście funkcji "ścianą ogniową" lub elementem oddzielającym "strefy pożarowe", to specjalnie zaprojektowana przestrzeń w budynku, której głównym zadaniem jest ochrona dróg ewakuacyjnych i innych stref budynku przed rozprzestrzenianiem się ognia i dymu w przypadku pożaru. Jest to swego rodzaju bariera, która ma za zadanie oddzielić obszar objęty pożarem od reszty budynku, dając ludziom czas na bezpieczną ewakuację i ułatwiając działania straży pożarnej.

Zgodnie z § 232 ust. 3 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r., przedsionek przeciwpożarowy to obudowa otworu w ścianie oddzielenia przeciwpożarowego, stanowiąca przestrzeń przejściową pomiędzy dwoma strefami. Musi on spełniać rygorystyczne warunki techniczne:

• powinien mieć wymiary rzutu poziomego nie mniejsze niż 1,4 × 1,4 m,
• ściany i strop, a także osłony lub obudowy przewodów i kabli elektrycznych (z wyjątkiem tych wykorzystywanych w przedsionku oraz zespołów kablowych, o których mowa w § 187 ust. 3) powinny mieć klasę odporności ogniowej co najmniej E I 60 i być wykonane z materiałów niepalnych,
• powinien być zamykany drzwiami przeciwpożarowymi,
• musi być wentylowany co najmniej grawitacyjnie, z zastrzeżeniem § 246 ust.

Przepis dopuszcza osadzenie drzwi w ścianie o klasie odporności ogniowej, określonej dla drzwi w kolumnie 6 tabeli z § 216 ust. 1, znajdującej się między przedsionkiem a klatką schodową. W przypadku, gdy przedsionek stanowi drogę ewakuacyjną w budynkach wysokich (W) dla stref innych niż ZL IV i PM oraz w budynkach wysokościowych (WW), powinien być wyposażony w urządzenia zapobiegające zadymieniu (na podstawie § 246 ust. 3 Rozporządzenia). Analogicznie, w budynkach wysokościowych (WW) dla strefy pożarowej PM, przedsionek powinien być wyposażony w urządzenia zapobiegające zadymieniu lub samoczynne urządzenia oddymiające uruchamiane za pomocą systemu wykrywania dymu (na podstawie § 246 ust. 4 Rozporządzenia).

Funkcje i Korzyści Przedsionków Przeciwpożarowych

Rola przedsionków przeciwpożarowych w bezpieczeństwie budynku jest nieoceniona. Pełnią one szereg kluczowych funkcji, które przekładają się na realne korzyści w przypadku pożaru:

• Ochrona dróg ewakuacyjnych: To najważniejsza funkcja przedsionka. Chroni on klatki schodowe, korytarze ewakuacyjne i wyjścia awaryjne przed zadymieniem i ogniem, umożliwiając bezpieczną ewakuację ludzi z budynku.
• Ograniczenie rozprzestrzeniania się ognia i dymu: Przedsionek działa jako bariera, spowalniając i ograniczając rozprzestrzenianie się ognia i dymu do innych części budynku. Daje to czas na reakcję służb ratowniczych i minimalizuje straty materialne.
• Zwiększenie bezpieczeństwa strażaków: Przedsionki przeciwpożarowe ułatwiają strażakom dostęp do miejsca pożaru i prowadzenie akcji gaśniczej, jednocześnie chroniąc ich przed nadmiernym zadymieniem i temperaturą.
• Spełnienie wymogów prawnych: W Polsce przepisy budowlane wymagają stosowania przedsionków przeciwpożarowych w określonych typach budynków, szczególnie w budynkach wysokich, użyteczności publicznej i przemysłowych.
• Zmniejszenie strat materialnych: Poprzez ograniczenie rozprzestrzeniania się pożaru, przedsionki pomagają w minimalizacji zniszczeń budynku i wyposażenia, co w dłuższej perspektywie przekłada się na mniejsze straty finansowe.

Kluczowe Elementy Składowe i Cechy Przedsionka

Aby przedsionek przeciwpożarowy skutecznie spełniał swoje zadanie, musi być odpowiednio zaprojektowany i wykonany. Istnieje kilka kluczowych elementów i cech, na które należy zwrócić szczególną uwagę:

Odporność Ogniowa i Klasyfikacja REI

Odporność ogniowa to najważniejszy parametr przedsionka. Wszystkie jego elementy konstrukcyjne, takie jak ściany i strop, muszą posiadać odpowiednią klasę odporności ogniowej, określoną w minutach. Klasa odporności ogniowej informuje, jak długo dany element jest w stanie zachować swoje właściwości mechaniczne i izolacyjne w warunkach pożaru. Wyróżniamy kryteria takie jak:

• R - nośność ogniowa (zdolność elementu konstrukcji do zachowania funkcji nośnej),
• E - szczelność ogniowa (zdolność elementu do zapobiegania przenikaniu płomieni i gazów),
• I - izolacyjność ogniowa (zdolność elementu do ograniczenia wzrostu temperatury na powierzchni nienagrzewanej).

Dla ścian i stropów przedsionka przeciwpożarowego wymagana jest klasa odporności ogniowej co najmniej E I 60, co oznacza szczelność i izolacyjność ogniową przez minimum 60 minut.

Wymiary i Materiały

Minimalne wymiary rzutu poziomego przedsionka przeciwpożarowego to 1,4 × 1,4 m. Wszystkie elementy, w tym ściany i stropy, muszą być wykonane z materiałów niepalnych, co jest fundamentalne dla powstrzymania rozprzestrzeniania się ognia.

Drzwi Przeciwpożarowe

Drzwi stanowią integralną część przedsionka. Muszą być one samozamykające i posiadać odpowiednią klasę odporności ogniowej, często EI 30 lub EI 60, aby sprostać wymaganiom dla przegrody, w której się znajdują. Powinny być również wyposażone w uszczelki dymoszczelne, które zapobiegają przenikaniu dymu do chronionej strefy. Drzwi muszą być oznakowane odpowiednimi piktogramami i łatwe do otwarcia od strony ewakuacyjnej.

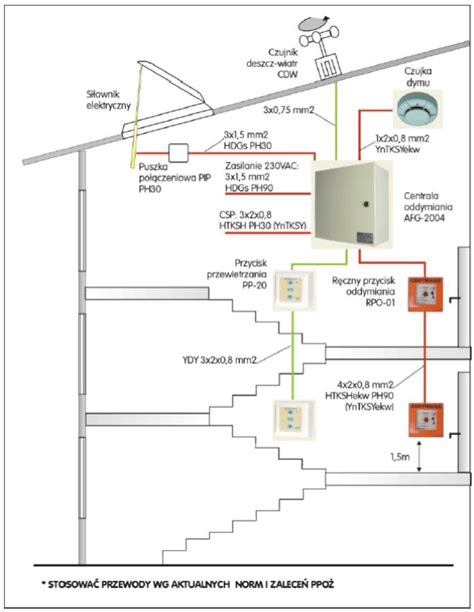

Wentylacja i Oddymianie

Przedsionek musi być wentylowany co najmniej grawitacyjnie. Jednak w budynkach wysokich (W) i wysokościowych (WW), przedsionki służące jako drogi ewakuacyjne muszą być wyposażone w urządzenia zapobiegające zadymieniu lub samoczynne urządzenia oddymiające. Oddymianie klatki schodowej często realizowane jest poprzez klapy dymowe umieszczone w dachu, a dla uzupełnienia usuwanego powietrza na poziomie parteru, w ścianie zewnętrznej klatki schodowej, umieszcza się osiowy wentylator napowietrzający.

Osłony lub Obudowy Przewodów i Kabli Elektrycznych

Wszystkie przewody i kable elektryczne przechodzące przez przedsionek, z wyjątkiem tych bezpośrednio z nim związanych, muszą być zabezpieczone osłonami lub obudowami o klasie odporności ogniowej co najmniej E I 60, wykonanymi z materiałów niepalnych.

Oświetlenie Awaryjne i Oznakowanie

Oświetlenie awaryjne jest niezbędne w przedsionku przeciwpożarowym, zapewniając orientację i bezpieczeństwo podczas ewakuacji w przypadku awarii zasilania. Powinno być zasilane z niezależnego źródła energii. Przedsionek musi być wyraźnie oznakowany znakami informacyjnymi, wskazującymi jego przeznaczenie i kierunek ewakuacji. Znaki powinny być fotoluminescencyjne, aby były widoczne również w ciemności i zadymieniu.

Brak Materiałów Palnych

W przedsionku przeciwpożarowym zabrania się przechowywania materiałów palnych, mebli, sprzętów czy innych przedmiotów, które mogłyby zwiększyć ryzyko pożaru lub utrudnić ewakuację. Przedsionek powinien być utrzymywany w czystości i porządku.

Rodzaje Przedsionków Przeciwpożarowych

Przedsionki przeciwpożarowe można podzielić na różne rodzaje, w zależności od ich konstrukcji, lokalizacji i funkcji:

• Przedsionki klatkowe: Zlokalizowane przy klatkach schodowych, chronią drogi ewakuacyjne w budynkach wielokondygnacyjnych.
• Przedsionki windowe: Oddzielają szyby windowe od korytarzy i innych stref budynku, zapobiegając rozprzestrzenianiu się pożaru przez szyb windowy.
• Przedsionki przy wyjściach ewakuacyjnych: Zlokalizowane bezpośrednio przed wyjściami ewakuacyjnymi na zewnątrz budynku, zapewniają bezpieczne przejście do strefy bezpiecznej.
• Przedsionki dymowe: Specjalne przedsionki wyposażone w systemy oddymiania, mające na celu intensywne usuwanie dymu w przypadku pożaru.

Klasyfikacja Budynków i Stref Pożarowych a Wymagania dla Przedsionków

Wymagania dotyczące przedsionków przeciwpożarowych są ściśle powiązane z klasyfikacją pożarową budynków i stref pożarowych. Zgodnie z przepisami, budynki lub ich części dzieli się ze względu na bezpieczeństwo pożarowe na kategorie zagrożenia ludzi (ZL), pomieszczenia produkcyjne i magazynowe (PM) oraz inwentarskie (IN).

Kategorie Zagrożenia Ludzi (ZL)

Kategorie ZL dotyczą budynków użytkowanych przez grupy ludzi. Są to:

• ZL I - budynki przeznaczone do jednoczesnego przebywania ponad 50 osób niebędących ich stałymi użytkownikami (np. kina, teatry, galerie, dworce, centra handlowe).
• ZL II - budynki przeznaczone głównie do użytku przez ludzi o ograniczonej zdolności poruszania się (m.in. żłobki, szpitale, domy opieki).
• ZL III - budynki użyteczności publicznej, niezakwalifikowane do ZL I i ZL II (np. biurowce, urzędy, szkoły).
• ZL IV - budynki mieszkalne jedno- i wielorodzinne (domy i bloki).
• ZL V - budynki zamieszkania zbiorowego, które nie klasyfikują się do ZL IV, przeznaczone do zamieszkania czasowego (np. hotele, internaty, akademiki).

W budynkach użyteczności publicznej (kategorie ZL I, ZL II, ZL III, ZL V) przedsionki przeciwpożarowe są szczególnie istotne ze względu na dużą liczbę przebywających osób i konieczność zapewnienia szybkiej i bezpiecznej ewakuacji.

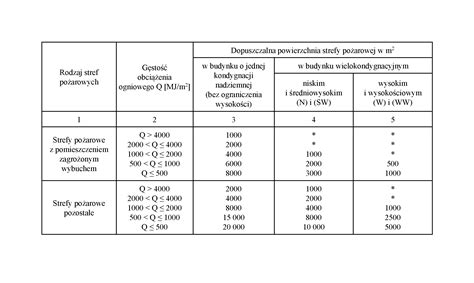

Dopuszczalne Powierzchnie Stref Pożarowych

Przepisy określają dopuszczalną powierzchnię strefy pożarowej, wyrażoną w m², przy podziale uwzględniającym kategorie zagrożenia ludzi ZL. Przykładowo, dla kategorii ZL I, ZL III, ZL IV, ZL V dopuszczalna powierzchnia strefy pożarowej może wynosić od 2 tys. m² (w budynku wielokondygnacyjnym wysokim i wysokościowym) do 10 tys. m² (w budynku o jednej kondygnacji bez ograniczenia wysokości). Wartości te mogą być zwiększone pod warunkiem zastosowania dodatkowych zabezpieczeń, takich jak:

• stałe samoczynne urządzenia gaśnicze wodne (powiększenie o 100%),
• samoczynne urządzenia oddymiające uruchamiane za pomocą systemów wykrywania dymu (powiększenie o 50%).

Przy jednoczesnym stosowaniu obu rozwiązań dopuszcza się powiększenie powierzchni stref pożarowych o 200%. Stosowanie przedsionków przeciwpożarowych jako elementów oddzielenia jest kluczowe dla spełnienia tych wymagań i umożliwia projektowanie większych stref pożarowych, zwiększając elastyczność w projektowaniu funkcjonalnym budynku.

Elementy Oddzielenia Przeciwpożarowego

Elementy oddzielenia przeciwpożarowego, takie jak ściany i stropy, muszą spełniać określoną klasę odporności ogniowej (np. REI 60, REI 120, REI 240). Drzwi przeciwpożarowe oraz inne zamknięcia otworów muszą posiadać klasę odporności ogniowej (np. EI 30, EI 60, EI 120), a ściany oddzielenia pożarowego - REI 60-240. Przepusty instalacyjne w tych elementach również powinny mieć klasę odporności ogniowej (EI) wymaganą dla tych elementów, a systemy wentylacji i klimatyzacji - przeciwpożarowe klapy odcinające o odpowiedniej klasie EI S.

Prawne Podstawy Projektowania i Wykonywania

Projektowanie i wykonanie przedsionków przeciwpożarowych w Polsce jest regulowane przez szereg aktów prawnych i norm. Najważniejsze z nich to:

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.2022.0.1225 t.j.). To podstawowy dokument określający wymagania techniczne i budowlane.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U.2010.109.719). Określa ogólne zasady ochrony przeciwpożarowej.
• Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz.U. z 2018 r. poz. 620, z późn. zm.). Podstawowy akt prawny regulujący kwestie ochrony przeciwpożarowej w Polsce.
• Polskie Normy (PN), które szczegółowo opisują wymagania techniczne dotyczące poszczególnych elementów, takich jak drzwi przeciwpożarowe, systemy oddymiania czy oświetlenie awaryjne.

Systemy Sygnalizacji Pożarowej i Monitoring Pożarowy

Wiele budynków użyteczności publicznej ma obowiązek wyposażenia w systemy sygnalizacji pożarowej (SSP). Monitoring pożarowy, polegający na automatycznym przesyłaniu sygnałów alarmowych z SSP do Stanowiska Kierowania Państwowej Straży Pożarnej (PSP), jest kluczowy dla skrócenia czasu reakcji służb ratowniczych. Zgodnie z § 31 Rozporządzenia MSWiA z dnia 7 czerwca 2010 r., właściciel, zarządca lub użytkownik obiektu jest obowiązany uzgodnić sposób połączenia urządzeń sygnalizacyjno-alarmowych systemu sygnalizacji pożarowej z właściwym terenowo komendantem powiatowym (miejskim) PSP. Obiekty wyposażone w stałe urządzenia gaśnicze mogą być niewyposażone w SSP (§ 30 ust. 1 ww. rozporządzenia MSWiA).

Konserwacja, Przeglądy i Odpowiedzialność

Przedsionki przeciwpożarowe, podobnie jak inne systemy bezpieczeństwa, wymagają regularnej konserwacji i przeglądów. Należy cyklicznie sprawdzać stan drzwi przeciwpożarowych, systemów oddymiania, oświetlenia awaryjnego i oznakowania. Przeglądy powinny być przeprowadzane przez wykwalifikowanych specjalistów zgodnie z harmonogramem określonym w przepisach i normach, zazwyczaj co najmniej raz w roku, a w niektórych przypadkach częściej.

Odpowiedzialność za konserwację przedsionka przeciwpożarowego spoczywa na właścicielu lub zarządcy budynku. Prawidłowa konserwacja i regularne przeglądy są kluczowe dla zapewnienia sprawnego działania przedsionka przeciwpożarowego w sytuacji awaryjnej. Zaniedbania w tym zakresie mogą prowadzić do obniżenia poziomu bezpieczeństwa i, w konsekwencji, do poważnych skutków w przypadku pożaru.
