W dzisiejszych czasach bezpieczeństwo pożarowe budynków jest kwestią priorytetową. Jednym z kluczowych elementów zapewniających ochronę w przypadku pożaru jest przedsionek przeciwpożarowy. Ale czym dokładnie jest przedsionek przeciwpożarowy i dlaczego odgrywa tak istotną rolę? W tym artykule odpowiemy na te pytania, zgłębiając tajniki tego ważnego elementu.

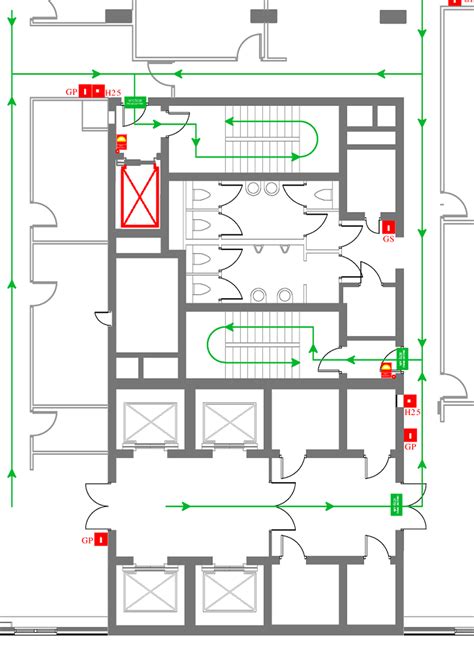

Co to jest przedsionek przeciwpożarowy? Definicja i cel
Przedsionek przeciwpożarowy, nazywany również ścianą ogniową lub strefą pożarową, to specjalnie zaprojektowana przestrzeń w budynku, której głównym zadaniem jest ochrona dróg ewakuacyjnych i innych stref budynku przed rozprzestrzenianiem się ognia i dymu w przypadku pożaru. Jest to swego rodzaju bariera, która ma za zadanie oddzielić obszar objęty pożarem od reszty budynku, dając ludziom czas na bezpieczną ewakuację i ułatwiając działania straży pożarnej.
Przedsionek przeciwpożarowy nie jest jedynie zwykłym korytarzem czy pomieszczeniem. Jest to konstrukcja o ściśle określonych parametrach, spełniająca szereg wymagań technicznych i budowlanych. Jego celem jest zapewnienie maksymalnego bezpieczeństwa w krytycznej sytuacji, jaką jest pożar. Przedsionek przeciwpożarowy pełni funkcję obudowy otworu w ścianie oddzielenia przeciwpożarowego i stanowi swoistą „śluzę” czy też przestrzeń przejściową pomiędzy dwoma strefami pożarowymi.
Dlaczego przedsionki przeciwpożarowe są tak ważne? Funkcje i korzyści
Rola przedsionków przeciwpożarowych w bezpieczeństwie budynku jest nieoceniona. Pełnią one szereg kluczowych funkcji, które przekładają się na realne korzyści w przypadku pożaru:
- Ochrona dróg ewakuacyjnych: To najważniejsza funkcja przedsionka. Chroni on klatki schodowe, korytarze ewakuacyjne i wyjścia awaryjne przed zadymieniem i ogniem, umożliwiając bezpieczną ewakuację ludzi z budynku.
- Ograniczenie rozprzestrzeniania się ognia i dymu: Przedsionek działa jako bariera, spowalniając i ograniczając rozprzestrzenianie się ognia i dymu do innych części budynku. Daje to czas na reakcję służb ratowniczych i minimalizuje straty materialne.
- Zwiększenie bezpieczeństwa strażaków: Przedsionki przeciwpożarowe ułatwiają strażakom dostęp do miejsca pożaru i prowadzenie akcji gaśniczej, jednocześnie chroniąc ich przed nadmiernym zadymieniem i temperaturą.
- Spełnienie wymogów prawnych: W wielu krajach, w tym w Polsce, przepisy budowlane wymagają stosowania przedsionków przeciwpożarowych w określonych typach budynków, szczególnie w budynkach wysokich, użyteczności publicznej i przemysłowych.
- Zmniejszenie strat materialnych: Poprzez ograniczenie rozprzestrzeniania się pożaru, przedsionki pomagają w minimalizacji zniszczeń budynku i wyposażenia, co w dłuższej perspektywie przekłada się na mniejsze straty finansowe.
Kluczowe elementy i cechy przedsionka przeciwpożarowego
Aby przedsionek przeciwpożarowy skutecznie spełniał swoje zadanie, musi być odpowiednio zaprojektowany i wykonany. Istnieje kilka kluczowych elementów i cech, na które należy zwrócić szczególną uwagę:
Odporność ogniowa i konstrukcja
Odporność ogniowa to najważniejszy parametr przedsionka. Wszystkie elementy konstrukcyjne przedsionka, takie jak ściany, strop, podłoga, drzwi i okna, muszą posiadać odpowiednią klasę odporności ogniowej, określoną w minutach (np. EI 30, EI 60, EI 120). Klasa odporności ogniowej informuje, jak długo dany element jest w stanie zachować swoje właściwości mechaniczne i izolacyjne w warunkach pożaru. Wymagana klasa odporności ogniowej zależy od rodzaju budynku, jego wysokości i przeznaczenia. Przedsionek powinien mieć wymiary rzutu poziomego nie mniejsze niż 1,4 x 1,4 m, a jego ściany i strop, a także osłony lub obudowy przewodów i kabli elektrycznych (z wyjątkiem wykorzystywanych w przedsionku oraz zespołów kablowych, o których mowa w § 187 ust. 3) - powinny posiadać klasę odporności ogniowej co najmniej EI 60 i być wykonane z materiałów niepalnych.
Drzwi przeciwpożarowe
Drzwi przeciwpożarowe stanowią integralną część przedsionka. Muszą być one samozamykające i posiadać klasę odporności ogniowej nie mniejszą niż ściany przedsionka. Dodatkowo powinny być wyposażone w uszczelki dymoszczelne, które zapobiegają przenikaniu dymu do chronionej strefy. Drzwi przeciwpożarowe muszą być oznakowane odpowiednimi piktogramami i łatwe do otwarcia od strony ewakuacyjnej, nawet w panice. Drzwi w przedsionku (także drzwi windy) powinny mieć klasę zgodną z wymaganiami § 234 ust. rozporządzenia.
Oświetlenie awaryjne i oznakowanie
Oświetlenie awaryjne jest niezbędne w przedsionku przeciwpożarowym. W przypadku awarii zasilania, oświetlenie awaryjne zapewnia orientację i bezpieczeństwo podczas ewakuacji. Powinno być ono zasilane z niezależnego źródła energii i działać przez określony czas, wystarczający na bezpieczną ewakuację.
Oznakowanie przedsionka przeciwpożarowego jest kluczowe dla jego prawidłowego funkcjonowania. Musi być on wyraźnie oznaczony znakami informacyjnymi, wskazującymi na jego przeznaczenie i kierunek ewakuacji. Znaki powinny być fotoluminescencyjne, aby były widoczne również w ciemności i zadymieniu.
Brak materiałów palnych
W przedsionku przeciwpożarowym zabrania się przechowywania materiałów palnych, mebli, sprzętów czy innych przedmiotów, które mogłyby zwiększyć ryzyko pożaru lub utrudnić ewakuację. Przedsionek powinien być utrzymywany w czystości i porządku, aby zapewnić jego prawidłowe funkcjonowanie w sytuacji awaryjnej.
Wentylacja i oddymianie w przedsionkach przeciwpożarowych
Zasady ogólne i wymagania
W niektórych przypadkach przedsionki przeciwpożarowe mogą być wyposażone w systemy wentylacji lub oddymiania. Systemy te mają na celu usunięcie dymu z przedsionka i utrzymanie w nim względnie czystego powietrza, co ułatwia ewakuację i działania ratownicze. Wentylacja grawitacyjna lub mechaniczna może być stosowana w zależności od specyfiki budynku i wymagań przepisów. Należy również pamiętać, że wentylacja ta ma działać również w warunkach pożaru.
Przedsionek powinien być wentylowany co najmniej grawitacyjnie, z zastrzeżeniem § 246 ust. Rozporządzenia. Ponadto, gdy stanowi drogę ewakuacyjną w budynkach wysokich (W) dla stref innych niż ZL IV i PM oraz w budynkach wysokościowych (WW), powinien być wyposażony w urządzenia zapobiegające zadymieniu (na podstawie § 246 ust. Rozporządzenia). Gdy stanowi drogę ewakuacyjną w budynkach wysokościowych (WW) dla strefy pożarowej PM, powinien być wyposażony w urządzenia zapobiegające zadymieniu lub samoczynne urządzenia oddymiające uruchamiane za pomocą systemu wykrywania dymu (na podstawie § 246 ust. Rozporządzenia).
Metody wentylacji pożarowej
Wentylacja pożarowa obejmuje oddymianie (usuwanie dymu) oraz napowietrzanie (nawiew zapewniający warstwę bezdymną lub nadciśnienie). Metody dzieli się na grawitacyjną (naturalną), mechaniczną (wentylatory) oraz strumieniową (jet fans). Wybór zależy od wysokości i kubatury obiektu, rodzaju stref (klatka schodowa, garaż, hala) oraz przepisów i norm (PN-B 02877, PN-EN 12101).

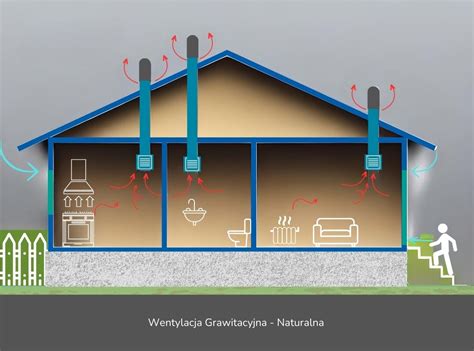

Wentylacja grawitacyjna (naturalna)
Oddymianie grawitacyjne wykorzystuje ciąg termiczny - dym wydostaje się przez klapy oddymiające lub okna oddymiające w dachu lub w ścianie. Zalety to niski koszt eksploatacji i brak zależności od zasilania (przy ręcznym lub automatycznym otwarciu klap). Skuteczność spada w wysokich budynkach i przy niekorzystnych warunkach zewnętrznych; stosuje się je w obiektach niskich i średnich oraz w klatkach schodowych przy spełnieniu norm.
Oddymianie klatki schodowej będzie realizowane poprzez klapy dymowe umieszczone w dachu klatki schodowej. Dla uzupełnienia usuwanego powietrza na poziomie parteru, w ścianie zewnętrznej klatki schodowej, umieszcza się osiowy wentylator napowietrzający.
Wentylacja mechaniczna (wyciągowa)
Wentylacja mechaniczna pożarowa opiera się na wentylatorach oddymiających wymuszających przepływ dymu. Daje lepszą kontrolę strumienia i skuteczność w budynkach wysokich (np. do 55 m wysokości ewakuacyjnej). Wymaga zasilania awaryjnego i spełnienia klas EIS. Często łączy się ją z nawiewem wyrównawczym (kompensacja powietrza), aby uniknąć nadmiernego podciśnienia i ułatwić otwarcie drzwi ewakuacyjnych. Można również spotkać się z budynkami, gdzie otwarcie drzwi do przedsionka nie jest łatwym zadaniem lub otwarcie pierwszych drzwi powoduje szarpnięcie drugimi. W takich przypadkach należy zaprojektować wentylatorek osiowy, który będzie wtłaczał powietrze z klatki schodowej (nie z garażu, w którym powietrze jest zanieczyszczone), tworząc nadciśnienie w przedsionkach przeciwpożarowych.
Wentylacja strumieniowa (jet fans)
Wentylacja strumieniowa stosowana jest głównie w garażach podziemnych i tunelach - wentylatory strumieniowe (jet fans) kierują dym w określonym kierunku do wywiewu. Projektowanie i weryfikacja skuteczności wymagają często symulacji CFD. Normy (np. PN-EN) i wytyczne określają minimalne strumienie i rozmieszczenie wentylatorów.
Specyfika wentylacji przedsionka ppoż.
Wentylacja przedsionka ppoż musi zapewniać w warunkach pożaru oddymianie przedsionka lub utrzymanie w nim nadciśnienia (system różnicowania ciśnienia), tak aby dym nie przedostawał się do klatki schodowej. Wymagany jest nawiew kompensacyjny (min. jeden punkt na przedsionek) oraz zgodność z normami PN-EN 12101 (oddymianie i systemy Δp). Projekt powinien określać sposób sterowania. W przypadku garażu nigdzie nie jest powiedziane, że przedsionek przeciwpożarowy musi być oddymiany, co upraszcza sprawę. Gorzej w przypadku budynku wysokiego, gdzie należy projektować nadciśnienie lub oddymianie mechaniczne, co komplikuje sprawę (klapy upustowe, kanały napowietrzające).
Wentylacja bytowa w przedsionkach i infiltracja przez drzwi EI
Pojawia się pytanie o rozwiązanie wentylacji bytowej (niepożarowej) przedsionka, zwłaszcza gdy jest to przedsionek ppoż lub przedsionek między klatką schodową a garażem. Zazwyczaj w takich przypadkach stosuje się tylko nawiew do przedsionka na jedną wymianę (max 100 m3/h), zakładając, że taka ilość powietrza swobodnie eksfiltruje do pomieszczeń przyległych. Jednakże, niektórzy zwracają uwagę, że takie rozwiązanie może być niepoprawne, ponieważ przedsionki są zamykane drzwiami przeciwpożarowymi o klasie EI30 lub EI60 (ale nie dymoszczelnymi), dla których nie można zakładać znacznej infiltracji.
Kwestia szczelności drzwi EI i infiltracji
Argumentem obalającym całkowitą szczelność drzwi jest to, że nawet drzwi przeciwpożarowe mają pewne przecieki. Dla drzwi jednodrzwiowych przy napowietrzaniu klatki schodowej zgodnie z PN-EN 12101-6 przyjmuje się przecieki rzędu 220 m3/h przy 50 Paskalach różnicy ciśnień. Jest to wartość z zapasem, zatem przy nawiewie 220 m3/h w dużym przedsionku (np. o powierzchni ok. 70 m2 przy wysokości 3 m) uzasadniony byłby również wywiew. Drzwi EI w warunkach normalnego użytkowania to zwykłe drzwi, tyle że z samozamykaczem. O ile nie są dymoszczelne i nie mają progu, posiadają dopuszczalny prześwit od podłogi w granicy 5 mm. Ten prześwit można wykorzystać przy projektowaniu wentylacji bytowej, ponieważ infiltracja w przypadku drzwi EI przestaje funkcjonować dopiero po spęcznieniu uszczelki.
Zastosowanie kratek pęczniejących w drzwiach
Teoretycznie można zastosować w drzwiach kratkę wentylacyjną pęczniejącą do transferu powietrza. Jednak taka kratka nie może zostać automatycznie zamknięta, tak jak klapa przeciwpożarowa sterowana przez system SAP (System Automatyki Pożarowej). Paragraf 268 Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych dotyczy instalacji wentylacji mechanicznej i klimatyzacji, gdzie przez strefę czy granicę stref przechodzą kanały instalacji - tam wymagane są klapy odcinające. W przypadku, gdy obudowę przedsionka stanowią ściany EI60, każdy otwór czy przepust instalacyjny powinien być zamknięty elementem o odporności co najmniej EI30. Na rynku dostępne są kratki "pęczniejące" posiadające odporności EI30, a także drzwi z kratką posiadające odporności EI30. Wówczas nie ma potrzeby stosowania klap odcinających uruchamianych przez system wykrywania pożaru. Nie jest natomiast dopuszczalne montowanie kratki EI30 w drzwiach EI30, jeśli takie drzwi nie są aprobowane łącznie z tą kratką.
W sytuacji pożaru, gdy wentylacja bytowa zostaje wyłączona, dym może wydostawać się przez kratkę pęczniejącą, dopóki temperatura wokół niej nie wzrośnie do około 100°C (moment spęcznienia). Do tego momentu dym może swobodnie zadymiać drogi ewakuacyjne. Dlatego, choć rozwiązanie z kratką pęczniejącą może być zgodne literalnie z przepisami w pewnych kontekstach, jego zgodność z ogólną wiedzą inżynierską i nadrzędnym celem ochrony ppoż. wymaga głębszej analizy w kontekście konkretnego scenariusza pożarowego i działania systemu SAP.

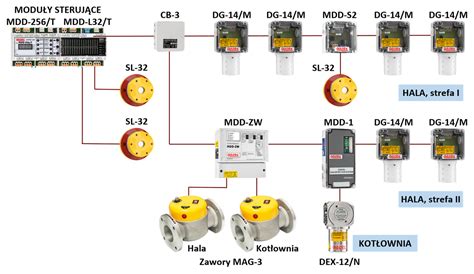

Zasilanie i sterowanie systemami wentylacji pożarowej
Procedury przeciwpożarowe i funkcje wentylacji realizowane są poprzez sterownik zaprogramowany na podstawie symulacji CFD, scenariusza pożarowego i wytycznych projektu wentylacji. Centrale wentylacyjne, takie jak TSZ-200, pozwalają na zastosowanie falowników umożliwiających łagodny rozruch i płynną regulację prędkości (wydajności) wentylatorów przy realizacji rozbudowanych algorytmów sterowania, np. wykorzystaniu wentylatora do pracy rewersyjnej czy zmiennej prędkości wentylatora przy sterowaniu z systemu detekcji CO/LPG. Dla mniej wymagających instalacji centrala realizuje układy rozruchu gwiazda-trójkąt lub bezpośredni.
Urządzenie może zostać opcjonalnie wyposażone w system samoczynnego załączania rezerwy (SZR). TSZ-200 obsługuje protokół Modbus RTU oraz Modbus TCP/IP, co pozwala na przesyłanie pomiędzy centralami informacji o stanie pracy poszczególnych urządzeń i sygnałów sterujących związanych z funkcjami bytowymi. Ponadto pozwala to na komunikację z centralnym stanowiskiem wizualizacji i systemem BMS w budynku. Możliwe jest zastosowanie zbiorczego panelu LCD do podglądu stanów pracy kilku central w obiekcie.
Do kontroli rozprzestrzeniania się dymu i ciepła stosuje się uniwersalne czujniki pomiaru różnicy ciśnień, takie jak UCPRC-1. Czujnik ten ma komunikację analogową 0-10 V, 4-20 mA oraz cyfrową MODBUS RTU. System TSZ-200 jest zgodny z normami PN-EN 12101-10 i PN-EN 54-4 oraz posiada wydaną przez CNBOP krajową ocenę techniczną, co umożliwia stosowanie tego systemu jako zasilacza i centrali w systemach kontroli rozprzestrzeniania się dymu i ciepła oraz wentylacji pożarowej i bytowej.
Przepisy i normy dotyczące przedsionków przeciwpożarowych w Polsce
W Polsce, projektowanie i wykonanie przedsionków przeciwpożarowych regulowane jest przez przepisy budowlane i normy dotyczące bezpieczeństwa pożarowego. Kluczowym dokumentem jest Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Określa ono wymagania dotyczące odporności ogniowej, dróg ewakuacyjnych, systemów oddymiania i innych aspektów bezpieczeństwa pożarowego, w tym również przedsionków przeciwpożarowych. Ponadto, istnieją Polskie Normy (PN), które szczegółowo opisują wymagania techniczne dotyczące poszczególnych elementów przedsionków, takich jak drzwi przeciwpożarowe, systemy oddymiania czy oświetlenie awaryjne. Projektanci i wykonawcy muszą przestrzegać tych przepisów i norm, aby zapewnić zgodność budynku z wymaganiami bezpieczeństwa pożarowego. Obiekty użyteczności publicznej mają ściśle określone wymagania z zakresu zabezpieczeń ppoż., podobnie jak Zbiory Muzeum Narodowego w Warszawie wymagające zabezpieczeń na najwyższym poziomie, czy garaże podziemne występujące w większości nowych inwestycji mieszkaniowych.
Wymagania ogólne (wymiary, odporność ogniowa)
Zgodnie z § 232 ust. 3 Rozporządzenia Ministra Infrastruktury, przedsionek przeciwpożarowy powinien mieć wymiary rzutu poziomego nie mniejsze niż 1,4 x 1,4 m. Jego ściany i strop, a także osłony lub obudowy przewodów i kabli elektrycznych (z wyjątkiem wykorzystywanych w przedsionku oraz zespołów kablowych, o których mowa w § 187 ust. 3) - powinny mieć klasę odporności ogniowej co najmniej EI 60 i być wykonane z materiałów niepalnych. Przedsionek powinien być zamykany drzwiami i wentylowany co najmniej grawitacyjnie, z zastrzeżeniem § 246 ust. Rozporządzenia.
Wymagania dotyczące instalacji wentylacyjnych i klimatyzacyjnych
§ 267 Rozporządzenia określa, że przewody wentylacyjne powinny być wykonane z materiałów niepalnych, a palne izolacje cieplne i akustyczne oraz inne palne okładziny przewodów wentylacyjnych mogą być stosowane tylko na zewnętrznej ich powierzchni w sposób zapewniający nierozprzestrzenianie ognia. Przepisu tego nie stosuje się do budynków mieszkalnych jednorodzinnych stanowiących jeden lokal mieszkalny.
§ 268 reguluje instalacje wentylacji mechanicznej i klimatyzacji w budynkach, z wyjątkiem jednorodzinnych i rekreacji indywidualnej. Wymaga on, aby przewody wentylacyjne były wykonane i prowadzone w taki sposób, aby w przypadku pożaru nie oddziaływały siłą większą niż 1 kN na elementy budowlane, a także aby przechodziły przez przegrody w sposób umożliwiający kompensacje wydłużeń przewodu. Zamocowania przewodów do elementów budowlanych powinny być wykonane z materiałów niepalnych, zapewniających przejęcie siły powstającej w przypadku pożaru w czasie nie krótszym niż wymagany dla klasy odporności ogniowej przewodu lub klapy odcinającej. W przewodach wentylacyjnych nie należy prowadzić innych instalacji, a filtry i tłumiki powinny być zabezpieczone przed przeniesieniem się do ich wnętrza palących się cząstek.
Maszynownie wentylacyjne i klimatyzacyjne w budynkach mieszkalnych średniowysokich (SW) i wyższych oraz w innych budynkach o wysokości powyżej dwóch kondygnacji nadziemnych powinny być wydzielone ścianami o klasie odporności ogniowej co najmniej EI 60 i zamykane drzwiami o klasie odporności ogniowej co najmniej EI 30; nie dotyczy to obudowy urządzeń instalowanych ponad dachem budynku.
Dopuszcza się instalowanie w przewodzie wentylacyjnym nagrzewnic elektrycznych oraz nagrzewnic na paliwo ciekłe lub gazowe, których temperatura powierzchni grzewczych przekracza 160°C, pod warunkiem zastosowania ogranicznika temperatury, automatycznie wyłączającego ogrzewanie po osiągnięciu temperatury powietrza 110°C oraz zabezpieczenia uniemożliwiającego pracę nagrzewnicy bez przepływu powietrza. Wentylatory i urządzenia do uzdatniania powietrza mogą być zainstalowane w przewodzie wentylacyjnym pod warunkiem wykonania ich obudowy o klasie odporności ogniowej EI 60.
Przewody wentylacyjne i klimatyzacyjne w miejscu przejścia przez elementy oddzielenia przeciwpożarowego powinny być wyposażone w przeciwpożarowe klapy odcinające o klasie odporności ogniowej równej klasie odporności ogniowej elementu oddzielenia przeciwpożarowego z uwagi na szczelność ogniową, izolacyjność ogniową i dymoszczelność (EIS). Przewody wentylacyjne i klimatyzacyjne samodzielne lub obudowane prowadzone przez strefę pożarową, której nie obsługują, powinny mieć klasę odporności ogniowej wymaganą dla elementów oddzielenia przeciwpożarowego tych stref pożarowych z uwagi na szczelność ogniową, izolacyjność ogniową i dymoszczelność (EIS) lub powinny być wyposażone w przeciwpożarowe klapy odcinające.
W pomieszczeniach zagrożonych wybuchem (§ 269) należy stosować urządzenia wstrzymujące automatycznie pracę wentylatorów w razie powstania pożaru i sygnalizujące ich wyłączenie, jeżeli działanie wentylatorów mogłoby przyczynić się do jego rozprzestrzeniania. W takich pomieszczeniach należy stosować oddzielną dla każdego pomieszczenia instalację wyciągową. Usytuowanie wentylacyjnych otworów wyciągowych powinno uwzględniać gęstość względną par cieczy i gazów w stosunku do powietrza oraz przewidywany kierunek ruchu zanieczyszczonego powietrza. Filtry, komory pyłowe i cyklony do palnych pyłów powinny być zlokalizowane w pomieszczeniach wydzielonych elementami oddzielenia przeciwpożarowego lub na zewnątrz budynku, w miejscu bezpiecznym.
Konserwacja i przeglądy
Przedsionki przeciwpożarowe, podobnie jak inne systemy bezpieczeństwa, wymagają regularnej konserwacji i przeglądów. Należy regularnie sprawdzać stan drzwi przeciwpożarowych, systemów oddymiania, oświetlenia awaryjnego i oznakowania. Przeglądy powinny być przeprowadzane przez wykwalifikowanych specjalistów zgodnie z harmonogramem określonym w przepisach i normach. Częstotliwość przeglądów jest określona w przepisach i normach. Zazwyczaj przeglądy powinny być przeprowadzane co najmniej raz w roku, a w niektórych przypadkach częściej.
Prawidłowa konserwacja i regularne przeglądy są kluczowe dla zapewnienia sprawnego działania przedsionka przeciwpożarowego w sytuacji awaryjnej. Zaniedbania w tym zakresie mogą prowadzić do obniżenia poziomu bezpieczeństwa i w konsekwencji, do poważnych skutków w przypadku pożaru. Odpowiedzialność za konserwację przedsionka przeciwpożarowego spoczywa na właścicielu lub zarządcy budynku.
