Kompleksowe Informacje o Przepustach Przeciwpożarowych z Produktami ROCKWOOL

Znaczenie Przepustów Instalacyjnych w Bezpieczeństwie Pożarowym

Przejścia instalacyjne przez ściany i stropy, przez które przeprowadzone są pojedyncze przewody elektryczne, kable i wiązki kabli oraz rury z materiałów niepalnych i palnych, stanowią bardzo ważny element przegrody przeciwpożarowej. W przypadku braku odpowiedniego zabezpieczenia stwarzają one zagrożenie w przypadku pożaru, naruszając odporność ogniową ściany czy stropu.

Zadaniem systemu ochronnego przejść instalacyjnych jest zachowanie odporności ogniowej przegrody, zmniejszenie zagrożenia powstania pożaru, zmniejszenie rozprzestrzeniania się pożaru, a co za tym idzie, zmniejszenie jego skutków. Zabezpieczenia przeciwpożarowe mają na celu zapobieganie powstawaniu i rozprzestrzenianiu się pożaru.

Wełna Skalna ROCKWOOL: Fundament Ochrony Ogniochronnej

Wełna skalna ROCKWOOL to materiał niepalny, oznaczony najwyższą euroklasą A1, a dodatkowo ogniochronny, zabezpieczający elementy budowlane przed działaniem ognia. Jest jednym z nielicznych materiałów izolacyjnych odpornych na działanie ognia i temperatur pożarowych przekraczających nawet 1000°C.

W trakcie ogrzewania materiałów izolacyjnych ROCKWOOL powyżej temperatury 200°C następuje jedynie odparowanie organicznego lepiszcza z górnych warstw produktów. Pozbawione lepiszcza skalne włókna zostają nietknięte, chroniąc resztę materiału i warstwy leżące pod wełną. Dzięki temu wełna skalna ROCKWOOL stanowi osłonę przeciwogniową dla wszelkich elementów budynku. Pojedyncze włókna wierzchnich warstw wyrobów mogą zacząć się topić dopiero po dłuższym czasie przebywania w temperaturze ponad 1200°C, a więc po dłuższym czasie trwania pożaru.

Wełna skalna ROCKWOOL jest powszechnie stosowana w miejscach, w których szczególnie istotna jest ochrona przeciwpożarowa - w ścianach działowych, sufitach podwieszanych, elewacjach, dachach skośnych i stropach. Materiał nie tylko nie rozprzestrzenia ognia, ale także ogranicza jego rozwój. Dzięki temu, w razie pożaru zapewnia cenny czas na ewakuację i działania ratunkowe. Wełna skalna nie wydziela toksycznych gazów ani gęstego dymu w wysokich temperaturach.

Wełna ogniochronna ROCKWOOL jest nie tylko bezpieczna, ale również trwała - jej właściwości nie pogarszają się z upływem czasu. Odporność na wilgoć i fakt, że materiał nie wchłania wody, pozwalają zastosować ten materiał termoizolacyjny także w trudnych warunkach technicznych i klimatycznych. Wełna ROCKWOOL minimalizuje również ryzyko rozwoju grzybów i pleśni. Jej dodatkowym atutem jest wysoka izolacyjność akustyczna - wełna skalna skutecznie tłumi hałas, a to poprawia komfort użytkowania pomieszczeń. Produkt jest ponadto przyjazny dla środowiska, powstaje z naturalnego surowca (skał wulkanicznych) i może być poddawany recyklingowi. Nie zawiera szkodliwych substancji, dzięki czemu jest bezpieczny dla zdrowia. Wszystkie te cechy sprawiają, że wełna ROCKWOOL to jeden z najbardziej wszechstronnych i niezawodnych materiałów ogniochronnych dostępnych na rynku.

Rozwiązania ROCKWOOL dla Ogniochronnych Przepustów Instalacyjnych

Zabezpieczenie Ogólne Przejść Instalacyjnych

Do budowy przejścia instalacyjnego zaleca się używanie następujących materiałów:

• Gotowej płyty z wełny mineralnej do uszczelnień przejść instalacyjnych z naniesioną farbą ogniochronną ROCKLIT 150 BMA.
• Alternatywnie można zastosować płytę z wełny mineralnej bez powłoki ogniochronnej ROCKLIT 150 i samemu nanieść farbę ogniochronną FIRELIT BMA.
• Szpachli ogniochronnej do uszczelnień przejść instalacyjnych, FIRELIT BMS/BMK.
• Farby ogniochronnej do zabezpieczeń powierzchni przejść instalacyjnych, kabli i rur - FIRELIT BMA.

Specjalistyczne Kołnierze Ogniochronne FIRELIT dla Rur Palnych

Jeżeli w obrębie przejścia znajdują się rury palne z termoplastycznego tworzywa, wówczas stosuje się kołnierze ogniochronne: FIRELIT UNIFOX lub FIRELIT UNIFOX PLUS - z wkładką akustyczną, w celu dodatkowej ochrony przed hałasem.

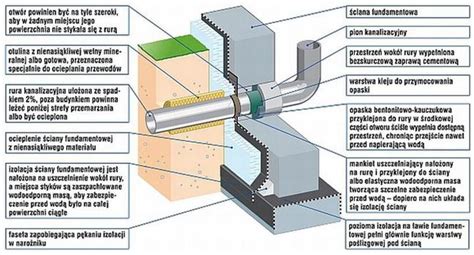

W przypadku przejścia palnej rury przez ścianę należy zamocować kołnierz po obu stronach przegrody, natomiast w przypadku przejścia przez strop kołnierz mocuje się od strony spodniej przegrody. Kołnierze wyposażone są we wkład ogniochronny z tworzywa, który w czasie pożaru pod wpływem wysokiej temperatury zwiększa swoją objętość, zgniatając rurę i nie dopuszczając do przedostania się ognia poza strefę ogarniętą pożarem.

System Przepustów Kablowych HCA z Płytami ROCKWOOL

System ten stanowi przegrodę do ognioochronnego uszczelnienia przejść kabli w przepustach ściennych i stropowych. Jest to łatwa i szybka w montażu przegroda kablowa. Konstrukcja przegrody składa się z jednej warstwy płyty z wełny mineralnej ROCKWOOL, doszczelnionej i pokrytej specjalnymi materiałami pęczniejącymi HCA. Rozwiązanie to umożliwia szybki montaż oraz pozwala na bezproblemową i szybką instalację nowych kabli. Zastosowane materiały pęczniejące są oparte na bazie dyspersji wodnej, są nieszkodliwe dla zdrowia i otoczenia.

Przegroda tworzy system składający się z trzech materiałów:

• Powłoki ognioochronnej pęczniejącej HCA WL.
• Masy uszczelniającej, pęczniejącej HCA PASTA.
• Płyty z wełny mineralnej Rockwool.

Powłoka HCA WL nanoszona jest na powierzchni płyty, która stanowi wypełnienie przepustu, na kablach i konstrukcjach nośnych kabli po obu stronach przegrody oraz na powierzchni ściany/stropu wokół otworu. Masa szpachlowa służy do uszczelniania szczelin pomiędzy zainstalowanymi płytami, stanowiącymi gródź, do uszczelnienia styku między płytą a powierzchnią wewnętrzną otworu oraz do wypełnienia przestrzeni międzykablowych.

Jest to system możliwy do stosowania wewnątrz obiektów, osiągający klasę odporności ogniowej EI 90.

Warunki zastosowania i instalacja Systemu HCA:

• Maksymalny wymiar otworu w ścianie i stropie: 600 x 600 mm.
• Zastosowanie: ściany ciężkie, stropy, wewnątrz.
• Minimalna grubość ściany: 125 mm.
• Minimalna grubość stropu: 150 mm.
• Minimalna grubość przegrody: 60 mm.
• Uszczelnienie: wszystkie rodzaje kabli i konstrukcji nośnych kabli.

Dodatkowe Rozwiązania Ogniochronne z Wełną Mineralną

Na rynku dostępne są również inne systemy wykorzystujące płyty z wełny mineralnej do tworzenia uniwersalnych przegród kombinowanych. Przykładem jest system PYRO-SAFE Uniwersalna przegroda kombinowana z płyt z wełny mineralnej, który może uzyskać klasę odporności ogniowej EI 60 lub EI 120. Przez takie przegrody mogą przechodzić jednocześnie kable wszystkich rodzajów i wymiarów wraz z ich konstrukcjami nośnymi (drabinki, korytka kablowe ze stali, aluminium lub tworzyw sztucznych), wiązki kablowe, wszystkie rodzaje rur z tworzyw sztucznych o średnicy zewnętrznej do 160 mm, pojedyncze rurki z tworzyw sztucznych do 15 mm oraz rury niepalne (stalowe do 168,3 mm, miedziane do 88,9 mm).

Do wykonania przepustów instalacyjnych klasy odporności ogniowej EI 60 i EI 120 w pomieszczeniach wewnątrz obiektów stosuje się powłokę pęczniejącą PYRO-SAFE FLAMMOPLAST KS 3. Przez dodatkową aplikację lakieru ochronnego DEKONTLACK-L istnieje możliwość wykonania w/w przepustu instalacyjnego w pomieszczeniach narażonych na działanie wilgotności oraz wody (wg badań IBMB Braunschweig). Innym rozwiązaniem jest PYRO-SAFE FLAMMOTECT-A - ogniochronna powłoka o działaniu endotermicznym. Stosowana jest wraz z endotermiczną masą szpachlową FLAMMOTECT-S do wykonania przepustów instalacyjnych klasy odporności ogniowej EI 120 narażonych na działanie warunków atmosferycznych, wilgotności i wody.

Informację dotyczącą średniego zużycia materiałów do wykonania uniwersalnego przepustu instalacyjnego można otrzymać w dziale technicznym firm dostarczających takie rozwiązania.

Wymagania Prawne i Klasyfikacje Ognioodporności

Zgodnie z obowiązującymi przepisami prawa budowlanego, budynki muszą być podzielone na określonej wielkości strefy pożarowe. Instalacje techniczne, w szczególności rury i kable elektryczne, przechodzą wielokrotnie przez ściany i stropy oddzieleń przeciwpożarowych. Przejścia te - zwane również przepustami lub grodziami - podobnie jak przegrody, w których występują, spełniać muszą kryteria szczelności i izolacyjności ogniowej.

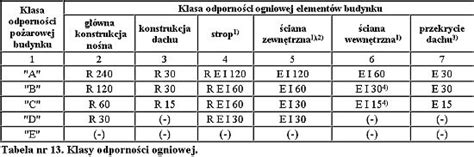

Wymagania prawne, jakim powinny odpowiadać budynki, zebrane zostały w Rozporządzeniu Ministra Infrastruktury w sprawie Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie reguluje również kwestie związane z bezpieczeństwem pożarowym budynków, klasyfikując je oraz ich elementy konstrukcyjne. Ostatecznie każdy budynek jest sklasyfikowany w jednej z 5 klas odporności pożarowej budynku „A”, „B”, „C”, „D” i „E” (§ 216), do której odnoszą się konkretne wymagania minimalnej odporności ogniowej poszczególnych elementów budynku, w tym elementów konstrukcji. Zastosowanie zabezpieczeń przeciwpożarowych, takich jak systemy ROCKWOOL, umożliwia spełnienie przez obiekt budowlany wymaganej klasy odporności ogniowej (np. EI 60, EI 90, EI 120).

Kluczowe znaczenie w zakresie ochrony przeciwpożarowej mają materiały, z których składa się budynek. Przed rozpoczęciem prac budowalnych należy wziąć pod uwagę klasę reakcji wyrobów na ogień (Euroklasę). Euroklasa wyrobu, czyli klasyfikacja reakcji na ogień, wskazuje, czy i jak wyrób przyczynia się do rozwoju pożaru, tzn. jak szybko się pali i ile energii przy tym wytwarza. Najbezpieczniejszym wyborem jest produkt z Euroklasą A1, do której należy wełna ROCKWOOL. Euroklasa umożliwia badanie reakcji wyrobów budowlanych na ogień i klasyfikowanie ich według tych samych zasad i kryteriów w całej Europie. Wyroby objęte klasami od A2 do E muszą posiadać oznaczenie wskazujące na możliwość tworzenia płonących kropel i cząstek (d) oraz ilość i szybkość wytwarzania dymu (s) w warunkach pożaru. Wełna ROCKWOOL jako materiał klasy A1 nie podlega tej klasyfikacji, co oznacza, że jest bezpieczna pod tym względem.

W Polsce, na ścianach zewnętrznych w nowych budynkach powyżej 25 m, wolno stosować wyłącznie niepalną izolację, co jest zgodne z właściwościami wełny skalnej ROCKWOOL. Obok oceny odporności ogniowej poszczególnych konstrukcji budynku oznaczanej symbolem REI (gdzie R to nośność ogniowa, E - szczelność ogniowa, a I - izolacyjność), ważna jest również kompletna dokumentacja dopuszczająca produkt do obrotu i stosowania, tzn. Krajowe Oceny Techniczne, Certyfikaty Zgodności, Krajowe Deklaracje Właściwości Użytkowych.

Ochrona przeciwpożarowa musi dotyczyć nie tylko konstrukcyjnych elementów budynków, ale również przewodów instalacyjnych. Powszechnie stosowane przewody wentylacyjne, klimatyzacyjne i oddymiające z blachy stalowej nie spełniają wymagań ochrony przeciwpożarowej i należy je odpowiednio zabezpieczyć ogniochronnie. Szachty żelbetowe i żelbetowo-murowane, usuwające dym i gorące gazy, również wymagają odpowiedniej izolacji w celu zapewnienia bezpiecznej ewakuacji.

Podsumowanie

Wybór rozwiązań ROCKWOOL do przepustów przeciwpożarowych to inwestycja w bezpieczeństwo i trwałość obiektu. Kompleksowe produkty oparte na wełnie skalnej zapewniają wysoką odporność ogniową, minimalizują rozprzestrzenianie się ognia i dymu, jednocześnie oferując dodatkowe korzyści akustyczne i środowiskowe. Dzięki zastosowaniu niepalnych materiałów o sprawdzonych parametrach, takich jak te oferowane przez ROCKWOOL, możliwe jest spełnienie rygorystycznych wymagań prawnych i zapewnienie maksymalnego bezpieczeństwa użytkownikom budynków.

tags: #przepust #przeciwpozarowy #rockwool
