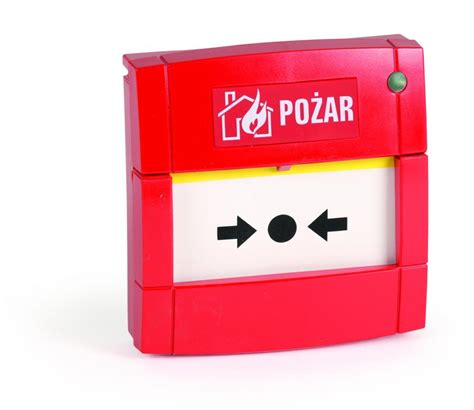

Ręczny ostrzegacz pożarowy OP1 to zaawansowane urządzenie, stanowiące istotny element systemów sygnalizacji pożarowej. Produkt jest przeznaczony do stosowania w budynkach przemysłowych oraz obiektach użyteczności publicznej. Jego głównym zadaniem jest skuteczne zaalarmowanie osób przebywających w budynku w momencie pojawienia się zagrożenia pożarowego.
Konstrukcja i typy urządzenia
Ostrzegacz OP1 wykonywany jest w dwóch wersjach montażowych: podtynkowej oraz nadtynkowej. Każda z nich oferowana jest w dwóch wariantach funkcjonalnych:
- Typ A: w sytuacji alarmowej wymaga jedynie zbicia szybki, co powoduje automatyczne zwolnienie przycisku.
- Typ B: po zbiciu szybki użytkownik musi dodatkowo wcisnąć przycisk z samoczynnym powrotem, aby uruchomić sygnał.
Obudowa urządzenia wykonana jest z wysokiej jakości tworzywa w charakterystycznym czerwonym kolorze. Wymiary ostrzegacza wynoszą 113x113x59 mm. Wewnątrz obudowy mogą być zainstalowane trzy łączniki typu SP22-10 (zwierny) lub SP22-01 (rozwierny). Dodatkowo w każdym wykonaniu może zostać zamontowana dioda, którą można podłączyć bezpośrednio do łącznika lub instalacji alarmowej obiektu.
Zasady działania torów prądowych
Wybór odpowiedniego typu urządzenia (A lub B) determinuje sposób pracy styków w momencie aktywacji:
| Typ urządzenia | Tory zwierne (NO) | Tory rozwierne (NC) |
|---|---|---|
| Typ A | Otwierają się po zbiciu szybki | Zamykają się po zbiciu szybki |
| Typ B | Zamykają się po wciśnięciu przycisku | Otwierają się po wciśnięciu przycisku |
W przypadku torów mieszanych (NC/NO) po zbiciu szybki tory zwierne się otworzą, a tory rozwierne się zamkną.
Obsługa i konserwacja
Uruchomienie ostrzegacza następuje poprzez zbicie szybki (typ A) lub zbicie szybki i wciśnięcie przycisku (typ B). Kasowanie stanu alarmowego odbywa się poprzez wymianę elementu kruchego, czyli szybki (symbol zamówienia: PPOŻ-5701).
Normy i certyfikacja
Wyrób jest w pełni zgodny z normą PN-EN 54-11. Urządzenie posiada świadectwo dopuszczenia nr 2266/2014, co potwierdza jego wysoką niezawodność. Producentem urządzenia jest firma Spamel, specjalizująca się w wyrobach elektrotechnicznych niskiego napięcia. Produkty tej firmy spełniają zarówno krajowe, jak i europejskie normy w zakresie bezpieczeństwa użytkowania. Producent deklaruje stopień ochrony IP65.
