Ręczne Ostrzegacze Pożarowe (ROP): Wszechstronny Przewodnik

Ręczne Ostrzegacze Pożarowe (ROP) stanowią kluczowy element każdego Systemu Sygnalizacji Pożarowej (SSP). Ich podstawową funkcją jest umożliwienie manualnego zgłoszenia pożaru i natychmiastowe zainicjowanie alarmu.

ROP to urządzenie, które pozwala na ręczne uruchomienie systemu sygnalizacji pożarowej. W przypadku zauważenia zagrożenia pożarowego, każda osoba może aktywować alarm, naciskając przycisk lub zbijając szybkę zabezpieczającą. Działanie to wysyła sygnał do centrali przeciwpożarowej, która uruchamia sygnalizatory dźwiękowe i optyczne, a także inne systemy zabezpieczeń budynku.

Dzięki swojej prostocie obsługi i intuicyjności, ROP są niezwykle istotne dla bezpieczeństwa. Pozwalają na szybkie zaalarmowanie wszystkich osób przebywających w obiekcie, nie czekając na reakcję automatycznych czujek.

Podział Ręcznych Ostrzegaczy Pożarowych

Ręczne ostrzegacze pożarowe można podzielić na kilka kategorii, w zależności od sposobu ich działania, konstrukcji oraz przeznaczenia.

Podział ze względu na sposób działania:

• Typ A (jednostopniowy/bezpośredni): W tego typu ROP zmiana stanu alarmu następuje automatycznie po uszkodzeniu lub przemieszczeniu elementu łamliwego (np. zbiciu szybki). Pojedyncza akcja uruchamia alarm. Jest to najczęściej spotykany typ, ceniony za szybkość i prostotę obsługi. W starszych modelach do zbicia szybki używano młoteczka, obecnie najczęściej wystarczy nacisk ręką.
• Typ B (dwustopniowy/pośredni): W ROP typu B, po złamaniu elementu łamliwego lub odsunięciu osłony, wymagane jest wykonanie drugiej, oddzielnej czynności - naciśnięcie przycisku alarmowego. Dopiero ta akcja powoduje wysłanie sygnału do centrali. Taki mechanizm zmniejsza ryzyko fałszywych alarmów, ale wymaga wykonania dwóch świadomych kroków, co może wydłużyć czas reakcji w sytuacji zagrożenia. Stosowany jest rzadziej, głównie w miejscach o zwiększonym ryzyku przypadkowego uruchomienia.

Podział ze względu na współpracę z centralą:

• Ostrzegacze konwencjonalne: W tradycyjnych systemach SSP przyciski ROP są łączone grupowo w strefy. Centrala sygnalizuje alarm z danej strefy, ale nie identyfikuje precyzyjnie, który konkretny ostrzegacz został uruchomiony. Wymaga to ręcznego sprawdzenia, który ROP zadziałał. Są one zazwyczaj tańsze i prostsze konstrukcyjnie.
• Ostrzegacze adresowalne: Każdy adresowalny ROP posiada unikalny identyfikator (adres). Po uruchomieniu centrala precyzyjnie lokalizuje zdarzenie, wyświetlając komunikat z dokładnym oznaczeniem miejsca aktywacji. Są niezbędne w rozległych systemach, gdzie szybka lokalizacja pożaru jest kluczowa. Wymagają kompatybilności z systemem centrali.
• Ostrzegacze bezprzewodowe: Komunikują się z centralą drogą radiową i są zasilane bateryjnie. Stosowane głównie w obiektach zabytkowych lub tam, gdzie prowadzenie okablowania jest utrudnione lub niepożądane ze względów estetycznych. Wymagają regularnej kontroli stanu baterii.

Wersje specjalne i dodatkowe cechy ROP

Oprócz standardowych modeli, dostępne są również ROP-y o specjalnych parametrach, dostosowane do specyficznych warunków pracy:

• Ostrzegacze odporne na warunki zewnętrzne: Posiadają podwyższony stopień ochrony IP (np. IP65, IP67), co zapewnia szczelność na kurz i wodę. Przystosowane do pracy w trudnych warunkach środowiskowych, w tym w niskich i wysokich temperaturach.
• ROP przeciwwybuchowe (Ex): Posiadają certyfikat ATEX i są przeznaczone do pracy w strefach zagrożonych wybuchem. Ich konstrukcja zapobiega powstaniu iskry lub nadmiernego nagrzewania, które mogłoby doprowadzić do zapłonu.
• Wykonanie natynkowe i podtynkowe: Różnią się sposobem montażu - podtynkowo (w ścianie) lub natynkowo (na powierzchni ściany).
• Osłony i zabezpieczenia przed przypadkowym użyciem: Dodatkowe klapki lub specjalne mechanizmy przycisków minimalizują ryzyko nieumyślnego uruchomienia alarmu.
• Sygnalizacja dodatkowa: Niektóre modele wyposażone są w diody LED sygnalizujące aktywację lub stan pracy, a czasem także w małe brzęczyki.
• Różnorodny design: Dostępne są również modele o niestandardowym wyglądzie, np. stylizowane na potrzeby zabytkowych wnętrz, zachowując przy tym pełną funkcjonalność i certyfikację.

Oznaczenie Ręcznych Ostrzegaczy Pożarowych

Aby ROP mógł skutecznie pełnić swoją funkcję, musi być odpowiednio oznakowany. Zgodnie z normami, takim jak EN54-11, oraz polskimi przepisami, stosuje się specjalne znaki graficzne.

Znak alarm pożarowy ROP na folii samoprzylepnej (F05) jest powszechnie stosowanym oznaczeniem. Charakteryzuje się kwadratowym kształtem, jaskrawoczerwonym tłem i białym symbolem ludzkiej dłoni naciskającej przycisk. Czasem może zawierać dodatkowe symbole, np. dzwonka alarmowego lub płomienia.

Głównym celem znaku jest szybkie zlokalizowanie ROP w sytuacji zagrożenia. Znak ten jest obowiązkowym elementem wyposażenia wszędzie tam, gdzie zainstalowany jest system sygnalizacji pożarowej z ręcznymi ostrzegaczami. Montuje się go zazwyczaj bezpośrednio nad przyciskiem ROP.

Znaki te są zgodne z normą PN-EN ISO 7010:2012 i dostępne są na różnych podłożach (folia samoprzylepna, płyta PCV) oraz w wersjach fotoluminescencyjnych, które świecą w ciemności.

Rozmieszczenie i Instalacja ROP w Budynku

Prawidłowe rozmieszczenie i instalacja ręcznych ostrzegaczy pożarowych są kluczowe dla ich efektywności. Przepisy i normy, takie jak PN-EN 54-11, precyzują zasady montażu:

• Widoczność i Dostępność: ROP-y muszą być zainstalowane w miejscach łatwo widocznych i dostępnych dla użytkowników. Nie mogą być zasłonięte przez meble czy inne przedmioty. Zaleca się ich umieszczanie na drogach ewakuacyjnych.
• Oświetlenie: Urządzenia powinny być dobrze oświetlone światłem naturalnym lub sztucznym. W przypadku obiektów z oświetleniem awaryjnym, musi ono obejmować również ROP-y.
• Wysokość montażu: Przycisk ROP powinien znajdować się na wysokości od 0,9 m do 1,4 m (niektóre źródła podają 1,2 m do 1,6 m) od podłogi, co zapewnia dostępność dla większości użytkowników, w tym osób na wózkach inwalidzkich.
• Odległość od dowolnego punktu: Odległość od dowolnego punktu w chronionej przestrzeni do najbliższego ROP nie powinna przekraczać 30 metrów. W miejscach o podwyższonym ryzyku pożaru lub dla osób o ograniczonej mobilności, zaleca się skrócenie tego dystansu do 15 metrów.

ROP-y powinny być montowane przy każdym wyjściu, na drogach ewakuacyjnych, klatkach schodowych na każdej kondygnacji, a także w obszarach szczególnie zagrożonych pożarem oraz w pobliżu gaśnic i hydrantów.

Jak Działa Ręczny Ostrzegacz Pożarowy?

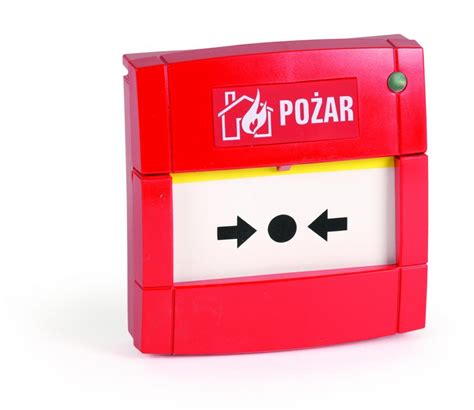

Zasada działania ROP jest prosta. Urządzenie pozostaje w stanie czuwania, a po stłuczeniu szybki lub naciśnięciu przycisku, wysyła sygnał alarmu do centrali przeciwpożarowej. Centrala, odbierając sygnał, uruchamia alarm w całym budynku poprzez syreny i lampy ostrzegawcze.

ROP pełni rolę uzupełniającą wobec czujek automatycznych. Pozwala na szybkie zareagowanie w sytuacji, gdy człowiek zauważy zagrożenie wcześniej, niż wykryje je detektor. W niektórych bardzo małych obiektach, przepisy dopuszczają stosowanie wyłącznie ręcznych ostrzegaczy.

Po uruchomieniu, resetowanie ROP-u odbywa się zazwyczaj przy użyciu specjalnego kluczyka serwisowego, co pozwala na przywrócenie urządzenia do stanu gotowości i zapobiega nieuprawnionemu kasowaniu alarmu.

Parametry techniczne:

Podmiot odpowiedzialny na terenie UE: BP Techem Sp. Ludwinowska 17, 02-856 Warszawa, Polska.

Numer telefonu: (22) 489 65 14.

Gwarancja producenta: 2 lata.
