Ręczny ostrzegacz pożarowy, powszechnie zwany ROP, to nieodłączny element systemów sygnalizacji pożarowej (SSP). Jest to urządzenie przeznaczone do ręcznego uruchomienia systemu alarmowego w przypadku wykrycia pożaru lub zagrożenia pożarowego. Jego prawidłowe oznakowanie i umiejscowienie ma kluczowe znaczenie dla bezpieczeństwa użytkowników obiektów.
Znak „Alarm Pożarowy” (BAF005) - Standardy i Zastosowanie
Zgodność z normami i zastąpienie poprzednich znaków
Znak BAF005 „Alarm pożarowy” to uniwersalny znak bezpieczeństwa pożarowego, spełniający najnowszą, europejską normę PN-EN ISO 7010:2012. Produkt ten stanowi bezpośredni odpowiednik i zastępuje wycofany znak BA013. Co więcej, znak BAF005 zastąpił dwa znaki ze starej normy (PN-92/N-01256/01): znak BA009 „Alarmowy sygnalizator akustyczny” oraz znak BA013 „Uruchamianie ręczne”.
Znaki zgodne z normą PN-EN ISO 7010:2012 stosuje się w obiektach, w których jeszcze nie ma oznakowania lub w obiektach, w których chcemy wymienić stare oznakowanie w całości na nowe. Można je również zastosować jako uzupełnienie do istniejących znaków ze starych norm. Przy uzupełnianiu oznakowania zgodnego ze starą normą (PN-92/N-01256/02) znakami zgodnymi z nową normą (PN-EN ISO 7010:2012), należy jednak uważać, aby oznakowanie było spójne, a znaki nie wykluczały się nawzajem i nie powodowały wątpliwości.
Wygląd i piktogramy znaku BAF005
Znak „Alarm pożarowy” (BAF005) wskazuje miejsce, w którym znajduje się przycisk alarmowy. Ma kwadratowy, czerwony kształt z żółtą lub białą obwódką. Po lewej stronie znaku znajduje się żółty lub biały piktogram przedstawiający dłoń lub palec naciskający przycisk (kwadrat z kropką w środku). Po prawej stronie znaku umieszczono rysunek przedstawiający płomień/ogień - piktogram charakterystyczny dla znaków zgodnych z normą PN-EN ISO 7010:2012. Piktogram przycisku alarmowego jest używany do oznaczenia jego położenia.
Miejsca zastosowania znaku ROP
Znak BAF005 „Alarm pożarowy” nadaje się do umieszczenia w różnorodnych obiektach. Są to między innymi: budynki użyteczności publicznej (np. w galeriach handlowych, urzędach), placówki medyczne (w szpitalach, przychodniach), szkoły oraz biurowce.
Dostępne formaty i podłoża znaku BAF005
Znak informujący o położeniu ręcznego ostrzegacza pożarowego dostępny jest na różnych podłożach, w różnych wymiarach oraz w wersji świecącej (fotoluminescencyjnej) i nieświecącej. Produkt BAF005 dostępny jest w następujących formatach, podłożach i wariantach:
| Kod produktu | Wymiar | Podłoże | Wersja |
|---|---|---|---|
| BAF005B1fn | 10 x 10 cm | folia samoprzylepna | nieświecące |
| BAF005B1pn | 10 x 10 cm | płyta PCV | nieświecące |
| BAF005B1fs | 10 x 10 cm | folia samoprzylepna | fotoluminescencyjny |
| BAF005B1ps | 10 x 10 cm | płyta PCV | fotoluminescencyjny |
| BAF005B1ts | 10 x 10 cm | SYSTEM TD ® | fotoluminescencyjny |
| BAF005C1fn | 15 x 15 cm | folia samoprzylepna | nieświecące |
| BAF005C1pn | 15 x 15 cm | płyta PCV | nieświecące |
| BAF005C1fs | 15 x 15 cm | folia samoprzylepna | fotoluminescencyjny |
| BAF005C1ps | 15 x 15 cm | płyta PCV | fotoluminescencyjny |
| BAF005C1ts | 15 x 15 cm | SYSTEM TD ® | fotoluminescencyjny |
| BAF005D1fn | 20 x 20 cm | folia samoprzylepna | nieświecące |
| BAF005D1pn | 20 x 20 cm | płyta PCV | nieświecące |
| BAF005D1fs | 20 x 20 cm | folia samoprzylepna | fotoluminescencyjny |
| BAF005D1ps | 20 x 20 cm | płyta PCV | fotoluminescencyjny |
| BAF005D1ts | 20 x 20 cm | SYSTEM TD ® | fotoluminescencyjny |
| BAF005E3pn | 35 x 35 cm | płyta PCV | nieświecące |
| BAF005E3ps | 35 x 35 cm | płyta PCV | fotoluminescencyjny |
| BAF005E3ts | 35 x 35 cm | SYSTEM TD ® | fotoluminescencyjny |
Szczegółowe Informacje o Ręcznych Ostrzegaczach Pożarowych (ROP)

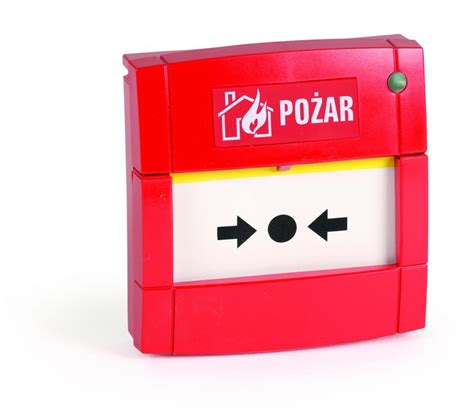

Budowa i zasada działania ROP-u
Ręczny ostrzegacz pożarowy (ROP) to urządzenie do ręcznego uruchomienia systemu sygnalizacji pożarowej. Uruchomić go powinna osoba, która zauważyła pożar bądź zagrożenie pożarowe. ROP-y mają obudowę wykonaną z czerwonego tworzywa. Nieodłącznym elementem jest przezroczysta szybka, również wykonana z tworzywa sztucznego, której zadaniem jest zabezpieczenie przed przypadkowym włączeniem ostrzegacza. Włączenie ROP-u przebiega dwuetapowo i polega na zbiciu lub odsunięciu szybki zabezpieczającej, a następnie naciśnięciu przycisku.
Rodzaje ROP-ów
Wyróżnia się dwa główne typy ręcznych ostrzegaczy pożarowych:
- ROP-y uruchamiane bezpośrednio (typu A): charakteryzują się działaniem pojedynczym. W tego typu ostrzegaczach przejście do stanu alarmowania następuje automatycznie po zbiciu lub przemieszczeniu szybki.
- ROP-y uruchamiane pośrednio (typu B): działają na zasadzie podwójnej. Są to ostrzegacze, w których przejście do stanu alarmowania wymaga, po zbiciu lub odsunięciu szybki, dodatkowego ręcznego wciśnięcia przycisku przez osobę alarmującą.
Wymogi instalacyjne dla ROP-ów
Prawidłowe umiejscowienie ROP-ów jest kluczowe dla efektywności systemu sygnalizacji pożarowej i regulowane jest przez normy budowlane. Ręczne ostrzegacze pożarowe muszą być zamontowane na wysokości od 1,2 m do 1,6 m od poziomu posadzki. Długość drogi do ROP-a nie powinna przekraczać 30 metrów.
Ostrzegacze powinny być zamontowane w strategicznych miejscach, takich jak:
- przy każdym wyjściu z budynku,
- na drogach ewakuacyjnych,
- na klatkach schodowych na każdej kondygnacji,
- na obszarach szczególnie zagrożonych pożarem,
- w pobliżu miejsc umieszczenia gaśnic i/lub hydrantów ściennych.
Znaczenie ROP-ów w Systemach Sygnalizacji Pożarowej (SSP)
Ręczne ostrzegacze pożarowe są nieodłącznym elementem systemów sygnalizacji pożarowej. Ich umiejscowienie oraz rodzaj są zależne od wielu czynników i muszą być zgodne z obowiązującymi normami budowlanymi. Dla bezpieczeństwa użytkowników obiektów niezwykle ważne jest, aby ROP-y zostały zaprojektowane w sposób spełniający wszystkie wytyczne i stanowiły w pełni funkcjonujący element Systemu Sygnalizacji Pożarowej.
