Redukcje Storz w Systemach Przeciwpożarowych i Przemysłowych

Redukcje strażackie hydrantowe Storz to kluczowe elementy łączące, które umożliwiają dopasowanie różnych średnic złączy w systemach przeciwpożarowych, hydrantowych oraz innych instalacjach wodnych i przemysłowych. Są to specjalne złącza stosowane w systemach przeciwpożarowych, które pozwalają na połączenie węży i armatury o różnych średnicach. Najczęściej wykorzystywane są w hydrantach zewnętrznych i wewnętrznych, a także podczas działań jednostek straży pożarnej.

Dzięki zastosowaniu redukcji złącza STORZ możliwe jest elastyczne dostosowanie i połączenie różnych typów węży, rur lub urządzeń, nawet gdy mają one odmienne rozmiary. W sytuacji, gdy niemożliwe jest bezpośrednie połączenie złączy o różnych rozstawach zaczepów, użycie złącza redukcyjnego staje się niezbędne.

System Złączy Storz: Historia i Charakterystyka

Złącza zaczepowe symetryczne STORZ zostały zaprojektowane w 1882 roku przez Carla Augusta Guido Storza, niemieckiego inżyniera i wynalazcę z Frankfurtu nad Menem, a opatentowane w 1890 roku w Szwajcarii. Szybko rozpowszechniły się w wielu krajach europejskich jako standardowe złącza do węży i armatury strażackiej, stąd ich popularna nazwa złącza strażackie lub hydrantowe.

System Storz zyskał popularność na całym świecie dzięki swojej prostocie i niezawodności. W odróżnieniu od tradycyjnych złączy gwintowanych, złącza Storz bazują na mechanizmie bagnetowym, który pozwala na szybkie połączenie dwóch elementów. Standardowe złącze STORZ posiada dwa zaczepy, umieszczone na specjalnej obrotowej nasadzie, nakładanej na końcówkę węża i zabezpieczanej pierścieniem z drutu, bądź na stałej nasadzie z gwintem, nakręcanej na instalację rurową (np. hydrant).

Ogromnym atutem systemu Storz jest jego uniwersalność. Bez względu na średnicę, wszystkie złącza mają taki sam system blokowania, co oznacza, że strażacy i użytkownicy hydrantów nie muszą uczyć się obsługi różnych standardów. Złącza STORZ są konstrukcji symetrycznej (inaczej bezpłciowe) - w odróżnieniu od wielu innych typów złączy, nie posiadają części żeńskiej i męskiej. Złącza zaczepowe symetryczne charakteryzują się dużą i niezaburzoną średnicą przelotu, a także bardzo małą wrażliwością na różnego rodzaju zanieczyszczenia oraz urazy mechaniczne.

Zalety Złączy Storz

• Szybkość łączenia: Do całkowitego połączenia niezbędna jest jedynie 1/4 obrotu, co jest kluczowe w sytuacjach awaryjnych.
• Solidność i bezpieczeństwo: Po zamknięciu uzyskuje się solidne i bezpieczne połączenie, zaprojektowane tak, aby zachować szczelność nawet przy dużym ciśnieniu roboczym.
• Odporność na uszkodzenia: Mechanizm zatrzaskowy sprawia, że połączenie jest trwałe i odporne na uszkodzenia mechaniczne.
• Szerokie zastosowanie: Oprócz pożarnictwa, stosowane są w przemyśle chemicznym, spożywczym, rolnictwie, budownictwie, systemach nawadniania i transportu ścieków, czy autocysternach.

Zastosowanie Redukcji Storz

Redukcje hydrantowe Storz znajdują zastosowanie w wielu rodzajach instalacji wodnych, gdzie wymagane jest połączenie armatury z wężami o różnych średnicach. Najczęściej spotykane są w hydrantach wewnętrznych montowanych w budynkach użyteczności publicznej, zakładach przemysłowych czy magazynach, a także w hydrantach zewnętrznych, zlokalizowanych na terenach miejskich i przemysłowych. Redukcje pozwalają jednostkom straży pożarnej dopasować posiadane węże do króćców hydrantowych.

Złącza redukcyjne STORZ przeznaczone są również do instalacji przesyłowych dla płynnych i sypkich substancji. Dzięki nim można przesyłać różne media płynne i sypkie w wielu gałęziach przemysłu.

Materiały Wykonania Redukcji Storz

Dobór redukcji hydrantowej zależy od kilku czynników, w tym od materiału, z którego jest wykonana. Redukcje Storz są zwykle wykonane z:

• Aluminium (AL): Jest to najczęściej stosowany materiał. Aluminium jest lekkie, odporne na korozję i łatwe w eksploatacji, co sprawia, że doskonale sprawdza się w mobilnych działaniach strażackich. Mogą występować w wersji odkuwanej (ciśnienie robocze do 16 bar) lub odlewanej (ciśnienie robocze do 6 bar). Wersja odlewana jest ekonomiczna, ale charakteryzuje się mniejszą wytrzymałością i potencjalną możliwością wystąpienia wad odlewniczych.
• Mosiądz (MS): Drugi materiał, często wybierany do bardziej wymagających instalacji. Redukcje mosiężne są cięższe, ale jednocześnie znacznie trwalsze i odporniejsze na uszkodzenia mechaniczne oraz działanie wysokiego ciśnienia. Stosowane są głównie w instalacjach stacjonarnych, np. w przemyśle stoczniowym.
• Stal szlachetna (SS): Używana do specjalistycznych zastosowań, np. w przemyśle chemicznym, gdzie wymagana jest najwyższa odporność na korozję i agresywne media.

Do gaszenia pożarów zaleca się stosowanie odkuwek, aby zagwarantować bezpieczeństwo i trwałość sprzęgła, w przeciwieństwie do odlewów, które są stosowane do ogólnych połączeń wężowych i zastosowań niskociśnieniowych.

Uszczelnienia w Złączach Redukcyjnych Storz

Standardowo, aluminiowe złącza Storz wyposażone są w uszczelki z białej gumy NBR. Inne wersje materiałowe, takie jak złącza mosiężne, często wykorzystują uszczelki z czarnej gumy NBR, natomiast złącza ze stali nierdzewnej mogą być wyposażone w uszczelki z Vitonu.

Rodzaje uszczelek stosowanych w złączach STORZ:

Uszczelka do złączy tłocznych:

• Uszczelka do złączy STORZ z gumy NBR (kauczuk akrylonitrylo-butadienowy) w kolorze czarnym. Guma NBR charakteryzuje się bardzo dobrą odpornością na oleje, smary i paliwa, a także dobrą odpornością na ścieranie.
• Uszczelka do złączy STORZ z gumy NBR w kolorze białym.
• Uszczelka do złączy STORZ z Vitonu (gumy fluorowej). Viton to kauczuk fluorowy, charakteryzujący się bardzo dużą odpornością cieplną i chemiczną, niepalnością, odpornością na próżnię, promieniowanie UV, ozon, oleje mineralne, węglowodory oraz kwasy nieorganiczne.
• Uszczelka do złączy STORZ z dopuszczeniem KTW do wody pitnej w kolorze białym.

Uszczelka do złączy ssąco-tłocznych:

• Uszczelka do złączy STORZ z gumy NBR w kolorze czarnym.
• Uszczelka do złączy STORZ z gumy NBR w kolorze białym.
• Uszczelka do złączy STORZ z gumy EPDM (syntetyczny kauczuk), która oferuje bardzo dobrą odporność na ozon, promieniowanie UV i warunki atmosferyczne.
• Uszczelka do złączy STORZ z silikonu (syntetyczne polimery krzemoorganiczne), cenionego za niepalność, odporność termiczną i chemiczną, oraz dobrą elektroizolacyjność.
• Uszczelka do złączy STORZ z Vitonu (gumy fluorowej).
• Uszczelka do złączy STORZ z dopuszczeniem KTW do wody pitnej w kolorze białym.

Typy Złączy Storz i Sposoby Ich Oznaczania

Asortyment złączy zaczepowych symetrycznych STORZ obejmuje szeroką gamę produktów, w tym końcówki do węży strażackich, łączniki do węży, zaślepki, adaptery kołnierzowe, adaptery z gwintem, złącza obrotowe, złączki z gwintem BSP oraz właśnie redukcje.

Złącza STORZ są dostępne w różnych konfiguracjach, między innymi:

• Złącza zaczepowe STORZ z króćcem do węża (w wersji tłocznej i ssąco-tłocznej).
• Złącza zaczepowe STORZ z gwintem wewnętrznym i zewnętrznym (również w wersjach obrotowych).
• Złącza zaczepowe STORZ z króćcem do węży z tworzyw sztucznych lub pod obejmy skorupowe.
• Złącza zaczepowe STORZ zamykające.

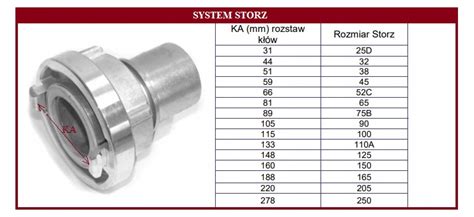

Rozmiar złączy zaczepowych STORZ określony może być na dwa sposoby: tradycyjne oznaczenie związane ze średnicą nominalną węża (np. 52-B) lub rozstawem wewnętrznym zaczepów. Ważne jest, aby łączyć ze sobą złącza o takim samym rozstawie zaczepów. Jeśli to niemożliwe, konieczne jest użycie złącza redukcyjnego.
