Bezpieczeństwo przeciwpożarowe jest kluczowe w każdym budynku, a w szczególności w miejscach, gdzie występują podwyższone ryzyka, takie jak kotłownie gazowe. Jednym z fundamentalnych elementów systemu ochrony jest przeciwpożarowy wyłącznik prądu (PWP), zwany również rozłącznikiem pożarowym. Urządzenie to wspiera ochronę budynków, umożliwiając szybkie odłączenie zasilania elektrycznego w razie pożaru, co znacznie zwiększa bezpieczeństwo zarówno osób, jak i mienia.
Czym jest Przeciwpożarowy Wyłącznik Prądu i do czego służy?
Przeciwpożarowy wyłącznik prądu to urządzenie zaprojektowane, aby zapewniać maksymalne bezpieczeństwo w sytuacji zagrożenia pożarowego. Jego podstawową funkcją jest natychmiastowe odcięcie dopływu energii elektrycznej do wszystkich obwodów w budynku, z wyjątkiem tych, których działanie jest niezbędne podczas pożaru. To kluczowy element ochrony, którego prawidłowy montaż oraz regularne przeglądy pozwalają zwiększyć bezpieczeństwo użytkowników budynku i ekip ratowniczych.
Dlaczego jest niezbędny w przypadku pożaru?
Podstawowym środkiem gaśniczym używanym przez strażaków podczas akcji ratowniczo-gaśniczych jest woda. Woda, posiadając bardzo dobre właściwości przewodzenia prądu, w połączeniu z kontaktem z przewodami podłączonymi do zasilania, stanowi duże niebezpieczeństwo dla ekip ratowniczych pracujących na miejscu zdarzenia. Odcięcie zasilania minimalizuje ryzyko porażenia prądem, umożliwiając bezpieczne prowadzenie działań gaśniczych i likwidację napotkanych zagrożeń, co pozwala uniknąć „efektu domino” i eskalacji zagrożeń.
Wymagania Prawne i Normy Techniczne
Zgodnie z przepisami, przeciwpożarowy wyłącznik prądu należy instalować w określonych budynkach. Każde urządzenie tego typu powinno spełniać określone normy techniczne. Podstawowe wytyczne znajdziemy w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU nr 75 z 2002 r., poz. 690 z późniejszymi zmianami), szczególnie w § 183 ust. 2-4.
Kiedy PWP jest obowiązkowy?
Przeciwpożarowy wyłącznik prądu, odcinający dopływ prądu do wszystkich obwodów (z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru), należy stosować w:
- Strefach pożarowych o kubaturze przekraczającej 1000 m³.
- Strefach zagrożonych wybuchem.
Przeciwpożarowy wyłącznik prądu a kotłownia gazowa
Często pojawia się pytanie, czy kotłownia gazowa, zwłaszcza w budynku mieszkalnym jednorodzinnym, należy do stref zagrożonych wybuchem. Decydując się na ogrzewanie gazowe, choć wybieramy wygodę, wprowadzamy do budynku paliwo, które wymaga szczególnych środków bezpieczeństwa. Kotłownia to serce instalacji, lecz ze względu na paliwo staje się pomieszczeniem technicznym o podwyższonym ryzyku. Ryzyko wybuchu czy cichego, śmiertelnego zatrucia tlenkiem węgla wzrasta drastycznie, gdy ignorujemy normy techniczne. Zła wentylacja jest przyczyną aż 45% incydentów w takich miejscach.
Chociaż kubatura pojedynczej kotłowni w domu jednorodzinnym zazwyczaj nie przekracza 1000 m³, to sama obecność gazu i potencjalne ryzyko jego wycieku może sprawić, że projektant uzna ją za strefę zagrożoną wybuchem, lub zaleci instalację PWP ze względów bezpieczeństwa. W takich przypadkach, choć nie zawsze prawnie obligatoryjne dla małych instalacji, zastosowanie rozłącznika pożarowego jest silnie rekomendowane. Koszt takiej inwestycji nie jest wysoki w porównaniu do bezpieczeństwa.
Zasady Instalacji i Działania
Lokalizacja i oznakowanie

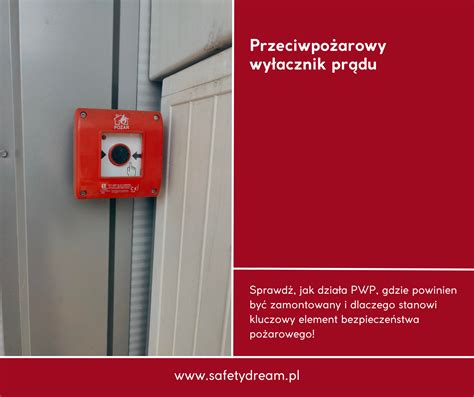

Lokalizacja wyłącznika jest bardzo ważna, ponieważ wpływa na jego dostępność w sytuacjach awaryjnych. Przeciwpożarowy wyłącznik prądu powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza i odpowiednio oznakowany. W przypadku kilku wejść, optymalnym rozwiązaniem będzie jego instalacja przy kilku wejściach, gwarantująca możliwość jego szybkiego odnalezienia w razie konieczności odłączenia napięcia. Oznakowanie powinno być zgodne z Polską Normą dotyczącą znaków bezpieczeństwa i technicznych środków przeciwpożarowych, za pomocą tabliczki znamionowej z napisem: „Przeciwpożarowy wyłącznik prądu”.
Konstrukcja i podłączenie

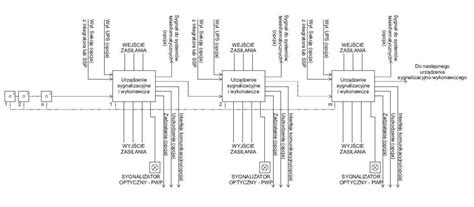

Element wykonawczy przeciwpożarowego wyłącznika prądu instaluje się w rozdzielnicy głównej budynku, która mieści się w pomieszczeniu wydzielonym pożarowo lub w rozdzielnicy pożarowej. Jako wyłącznik należy stosować aparat elektryczny typu rozłącznik, uzbrojony w cewkę wyzwalacza wzrostowego z możliwością zdalnego sterowania w układzie przełącznika faz. W przypadku zaniku napięcia w jednej lub dwóch dowolnych fazach, system automatycznie przełączy zasilanie cewki wzrostowej na fazę aktywną.
Energia elektryczna do przeciwpożarowego wyłącznika prądu doprowadzana jest przewodem gwarantującym dostawę energii elektrycznej przez wymagany czas pracy urządzeń przyłączanych do niego od strony zasilania, chronionym lub odpornym na działanie wody. Zapewnia się wybiórczość działania zabezpieczeń występujących w instalacjach elektrycznych budynku, dotyczy to instalacji przyłączonych za wyłącznikiem i eksploatowanych w warunkach normalnej eksploatacji.
Obwody wymagające podtrzymania zasilania
Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie może spowodować samoczynnego załączenia drugiego źródła energii elektrycznej, w tym zespołu prądotwórczego. Wyjątek stanowią źródła zasilające urządzenia elektryczne, które muszą funkcjonować w czasie pożaru. Do urządzeń i instalacji przeciwpożarowych, dla których wymaga się podtrzymania napięcia, należą m.in.:
- System sygnalizacji pożarowej
- Dźwiękowy system ostrzegania
- Urządzenia służące wentylacji pożarowej (w tym klapy dymowe)
- Windy przeznaczone dla ekip ratowniczych (ewakuacyjne)
- Pompy pożarowe
- Oświetlenie awaryjne i ewakuacyjne
- Czujki pożarowe i dźwiękowe ostrzegacze
Zasada działania i sygnalizacja
Sterowanie przeciwpożarowym wyłącznikiem prądu odbywa się za pomocą przycisku umieszczonego najczęściej w pobliżu wejścia głównego do obiektu lub strefy pożarowej. W niektórych typach urządzenia, po jego uruchomieniu, potwierdzeniem zadziałania jest włączenie się na jego oprawie zielonej diody LED. Oznacza to, że nastąpiło przerwanie dostaw energii elektrycznej w budynku, co jest ważną informacją dla użytkowników i ekip ratowniczych. Powrót napięcia do instalacji elektrycznej sygnalizowany jest natomiast sygnałem diody LED w kolorze czerwonym.
Główny Wyłącznik Prądu. Jak działa?
Specyfika Kotłowni Gazowych i dodatkowe aspekty bezpieczeństwa
Prawidłowe zaprojektowanie i wykonanie kotłowni gazowej to fundament bezpieczeństwa. Ryzyko wybuchu czy zatrucia tlenkiem węgla jest realne, gdy ignoruje się normy techniczne. Pomieszczenie na kotłownię musi spełniać wymogi zawarte w przepisach Prawa Budowlanego i wspomnianym Rozporządzeniu Ministra Infrastruktury.
Wymogi konstrukcyjne i wydzielenie pożarowe
Konstrukcja kotłowni musi być solidna, aby w razie awarii „zamknąć” zagrożenie wewnątrz i nie pozwolić mu rozprzestrzenić się na inne pomieszczenia. Kluczem jest odizolowanie ognia. Ściany oddzielające kotłownię od reszty domu, podobnie jak strop i podłoga, muszą być wykonane z materiałów niepalnych. Jeśli dojdzie do najgorszego, przegrody budowlane muszą wytrzymać napór płomieni i temperatury przez określony czas.
Dla instalacji kotła o mocy powyżej 30 kW przepisy stają się bardzo precyzyjne: ściany wewnętrzne muszą posiadać klasę odporności ogniowej EI 60, a stropy REI 60. Przegrody te powinny być również odporne na nagły wzrost ciśnienia. W przypadku kotłowni w dobudówce lub na najwyższej kondygnacji, dach może pełnić funkcję zaworu bezpieczeństwa. W pomieszczeniach zagrożonych wybuchem stosuje się tzw. lekką konstrukcję dachu, gdzie masa pokrycia nie przekracza 75 kg/m². Materiały użyte do budowy dachu muszą być co najmniej trudnozapalne.
Wentylacja i detekcja
Kotłownia musi być wyposażona w sprawną wentylację grawitacyjną. Brak powietrza to niepełne spalanie, czad i ryzyko wybuchu - aż 45% wypadków w kotłowniach wynika z zaniedbań w tym obszarze. Systemy wentylacji i detekcji to pierwsza linia obrony, dzielona na bierne (sama wentylacja) i czynne (elektronika wykrywająca zagrożenie).

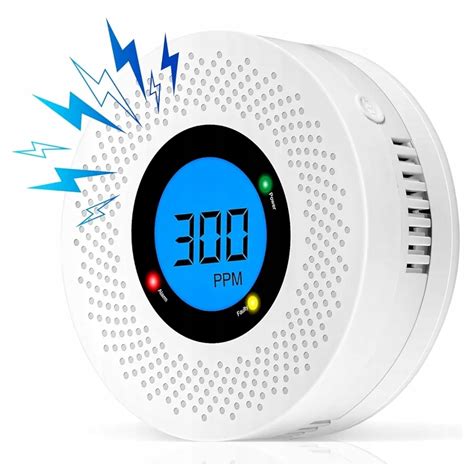

Nowoczesna kotłownia to także elektronika. Warto zainwestować w System Detekcji Gazu (SDG). Jeśli czujnik wykryje wyciek, natychmiast wysyła sygnał do elektrozaworu, który fizycznie odcina dopływ gazu do budynku. Oprócz tego obowiązkowo zamontuj certyfikowany czujnik tlenku węgla, ponieważ czad jest bezwonny, niewidoczny i zabija po cichu.
Drzwi do kotłowni
Drzwi do kotłowni pełnią funkcję tarczy, mając zatrzymać pożar wewnątrz, dając czas na ewakuację. Wymogi zależą od mocy pieca. W standardowym domu jednorodzinnym z kotłem do 30 kW prawo nie zmusza do montażu drzwi z certyfikatem EI, ale eksperci sugerują drzwi z materiałów niepalnych (np. stalowe). Gdy moc przekracza 30 kW, należy zamontować drzwi o klasie odporności ogniowej EI 30, o szerokości minimum 0,8 metra, otwierające się na zewnątrz kotłowni i wyposażone w samozamykacz.
Różnice między gazem ziemnym a LPG
Zrozumienie różnic między gazem z sieci (ziemnym) a tym ze zbiornika (płynnym LPG) jest fundamentalne. Gaz ziemny (metan) jest lżejszy od powietrza i w razie wycieku gromadzi się pod sufitem. Gaz płynny (LPG) jest cięższy od powietrza i będzie ścielił się przy podłodze. Z tego powodu nie wolno tworzyć kotłowni na LPG w piwnicy ani w żadnym pomieszczeniu, którego podłoga jest poniżej poziomu terenu, ponieważ gaz nie wypłynie oknem, a wypełni pomieszczenie jak woda, co grozi potężnym wybuchem.
Minimalne wymiary i przestrzeń
Kotłownia potrzebuje odpowiedniej przestrzeni. W nowym budownictwie musi mieć wysokość co najmniej 2,2 metra (w starych budynkach dopuszcza się 1,9 metra przy bez zarzutu wentylacji). Należy pamiętać o parametrze obciążenia cieplnego - maksymalnie 4650 W na 1 m³ kubatury. Konieczne jest również zachowanie minimum 1 metra wolnej przestrzeni przed urządzeniem. Dla kotła z zamkniętą komorą spalania należy zapewnić minimum 6,5 m³ przestrzeni, a dla kotła z otwartą komorą spalania - co najmniej 8 m³.
Ponadto, poza samym kotłem, należy zadbać o wentylację nawiewno-wywiewną (minimum 300 cm² dla kotłów powyżej 30kW), kratkę ściekową w podłodze, oświetlenie sztuczne oraz gniazdo elektryczne z uziemieniem.
Lokalizacja kotła
Kotły z otwartą komorą spalania nie mogą znajdować się w sypialniach, salonach czy łazienkach. Jeśli planowana jest instalacja powyżej 60 kW, przepisy nakazują umieszczenie jej na najwyższej kondygnacji lub w piwnicy (o ile to gaz ziemny) z niepalnym stropem.
Ważność Profesjonalnego Projektowania i Serwisowania
Zaprojektowanie kotłowni zgodnie z przepisami ppoż może wydawać się skomplikowane, ale to fundament spokoju i bezpieczeństwa domowników. Od solidnych ścian, przez drożną wentylację, aż po odpowiednie drzwi i detektory - każdy z tych elementów to cegiełka w murze chroniącym rodzinę. Przed przystąpieniem do budowy lub modernizacji kotłowni gazowej, bezwzględnie należy skonsultować się z projektantem i kominiarzem. Tylko profesjonalista zagwarantuje, że teoria spotka się z praktyką w bezpieczny sposób. Systemy ochrony przeciwpożarowej wymagają również regularnych przeglądów oraz serwisowania, aby mogły działać skutecznie.
