Samochody Pożarnicze: Funkcje, Wyposażenie i Nowoczesne Technologie

Samochód pożarniczy, znany również jako samochód strażacki, wóz strażacki, pojazd pożarniczy lub pożarowóz, to specjalnie oznakowany i przygotowany pojazd wykorzystywany przez straż pożarną lub inne jednostki ochrony przeciwpożarowej. Jego głównym zadaniem jest udział w akcjach ratowniczo-gaśniczych, a także w działaniach statutowych, takich jak akcje prewencyjne. Rola samochodów w środowisku strażackim jest bardzo ważna, ponieważ nie tylko błyskawicznie docierają na miejsce zdarzenia, ale również przewożą kluczowy sprzęt, pomagający w przeprowadzaniu różnorodnych działań.

Ogólna Charakterystyka i Identyfikacja Pojazdów

Większość samochodów pożarniczych budowana jest na bazie seryjnie produkowanych podwozi, które posiadają odpowiednio dobrane zespoły i parametry techniczne, gwarantujące niezawodność w trudnych warunkach.

Podstawowe Oznakowanie i Barwa

Zgodnie z przepisami, pojazdy samochodowe straży pożarnej, z wyjątkiem pojazdów osobowych operacyjnych, powinny mieć barwę czerwieni sygnałowej. Błotniki i zderzaki malowane są zazwyczaj na kolor biały. Kontenery pożarnicze, agregaty ciągnione, motopompy, działka oraz przyczepy ze sprzętem pożarniczym malowane są zgodnie z zasadami określonymi dla pojazdów gaśniczych. Kontenery-pojemniki i kontenery-cysterny muszą posiadać wyraźne napisy określające ich zawartość lub przeznaczenie, wykonane literami w kolorze i kroju zgodnym z oznaczeniami na sprzęcie.

Systemy Identyfikacji i Numeracja

W większości krajów pojazdy strażackie oznaczone są uniwersalnym numerem, który umożliwia ich identyfikację podczas akcji. W Polsce system ten nazywany jest numerem operacyjnym i składa się z trzech elementów:

• Prefiks: Trzycyfrowy numer określający powiat oraz typ jednostki.
• Oznaczenie województwa: Jednoliterowe oznaczenie zgodne z wyróżnikiem województwa na tablicach rejestracyjnych (z pewnymi wyjątkami dla Warszawy, województwa mazowieckiego oraz jednostek centralnych).
• Dodatkowe oznaczenia: Stosuje się również oznaczenia literowe charakteryzujące dany pojazd.

Szczegółowy sposób oznakowania pojazdów, sprzętu pływającego, silnikowego i pożarniczego określa załącznik do zarządzenia Komendanta Głównego Państwowej Straży Pożarnej. System oznaczeń zgodny z normą PN-EN 1846-1:2011 określa m.in. klasyfikację pojazdów.

Przykładowe oznaczenia:

• G - samochód ratowniczo-gaśniczy, C - ciężki, B - ze zbiornikiem wodnym, A - z autopompą, 5 - zbiornik na wodę o pojemności 5 m³, 32 - wydajność nominalna autopompy 32 hl/min.
• Samochód ratowniczo-gaśniczy klasy ciężkiej (S), kategorii uterenowionej (2), z załogą trzyosobową, ze zbiornikiem wody o pojemności 5000 dm³, z pompą pożarniczą o wydajności 3200 dm³/min.

Kategorie i Specjalizacja Wozów Strażackich

Wozy strażackie można podzielić na kilka kategorii w zależności od ich funkcji i przewożonego sprzętu:

• Pompowóz: Najczęściej pierwszy reagujący na zdarzenie. Wyposażony w pompę wodną, zbiornik na wodę, węże i inne narzędzia. Głównym zadaniem jest dostarczanie wody do gaszenia pożarów.
• Podnośniki hydrauliczne (tzw. „ciężarówki powietrzne”): Przeznaczone do zadań wymagających podniesienia, np. ratowania ludzi z wysokich budynków. Wyposażone w drabinę hydrauliczną, która może osiągać znaczną wysokość.
• Cysterny: Służą do transportu dużych ilości wody, szczególnie na obszary o ograniczonym dostępie do hydrantów. Posiadają duże zbiorniki, zazwyczaj o pojemności od 1000 do 5000 galonów (ok. 3800 do 19000 litrów).
• Ciężarówki ratownicze (ratownictwa technicznego): Wyposażone w narzędzia i sprzęt do ratownictwa technicznego, np. wydobywania osób uwięzionych w pojazdach, ratownictwa w przestrzeni zamkniętej czy przy zawaleniach budynków.
• „Dzicy” strażackie (terenowe): Mniejsze i bardziej zwrotne niż tradycyjne wozy, zaprojektowane do poruszania się w trudnym terenie i zwalczania pożarów lasów i terenów dzikich.
• Wozy dowodzenia i kontroli: Pełnią funkcję mobilnych centrów dowodzenia, wyposażone w sprzęt komunikacyjny, komputery i systemy mapowe do zarządzania akcją.

Wyposażenie Standardowe i Specjalistyczne

Wyposażenie wozów strażackich jest zróżnicowane i dostosowane do specyfiki ich przeznaczenia. Podstawowe elementy tworzą tzw. układ wodno-pianowy. Wśród standardowego wyposażenia można wymienić podręczny sprzęt gaśniczy, mały zbiornik wodny (ok. 100 l), wysoko wydajną pompę, aparaty ochrony dróg oddechowych, łomy i inne narzędzia oraz węże. Do dodatkowego wyposażenia zalicza się działko wodne, dodatkowy wąż, kamera cofania, fala świetlna LED, maszt oświetleniowy oraz wciągarka.

Specjalistyczne Funkcje i Narzędzia

• Podnośnik hydrauliczny: To składana konstrukcja z koszem ratowniczym, która może składać się z jednego lub kilku elementów teleskopowo wysuwanych lub mechanizmu nożycowego, z drabiną lub bez.
• Samochody ratownictwa medycznego: Obsługiwane przez strażaków, przeznaczone są do opieki nad pacjentami i ich transportu.
• Zaawansowane systemy pompujące: Współczesne wozy strażackie są wyposażane w precyzyjną kontrolę ciśnienia i natężenia przepływu wody, sterowane elektronicznie.
• Drabiny i platformy hydrauliczne: Pozwalają na precyzyjne pozycjonowanie i wysuwanie, a niektóre modele posiadają wbudowane dysze wodne.
• Zbiorniki na wodę i systemy pianowe: Zbiorniki mają różną pojemność, od 1000 do nawet 5000 litrów. Wiele z nich wyposażonych jest w systemy pianowe do gaszenia specyficznych rodzajów pożarów.
• Narzędzia ratownicze: Samochody ratownicze przewożą szeroką gamę narzędzi, w tym hydrauliczne narzędzia ratownicze („Szczęki Życia”), palniki do cięcia, liny i urządzenia stabilizujące.
• Walizki sprzętowe: Stosowane do przewożenia i przechowywania ważnych narzędzi, takich jak młotki, łomy, śrubokręty, latarki, a także narzędzia hydrauliczne (nożyce, rozpieracze).

Zabudowa Samochodów Strażackich ze Skrytkami Sprzętowymi

Współczesne samochody strażackie charakteryzują się zaawansowaną konstrukcją zabudowy, która pozwala na efektywne i bezpieczne przechowywanie szerokiej gamy sprzętu. Przykładem takiej specjalistycznej zabudowy jest pojazd firmy SZCZĘŚNIAK Pojazdy Specjalne Sp. z o.o., który trafił na wyposażenie Jednostki Ratowniczo-Gaśniczej nr 1 Komendy Miejskiej Państwowej Straży Pożarnej w Lublinie.

Konstrukcja i Podwozie

Pod zabudowę pojazdu wykorzystano 3-osiowe podwozie z tylną osią skrętną Scania G500B6X2*4NA, napędzane silnikiem o mocy 368 kW (500 KM) z automatyczną skrzynią biegów, co zapewnia dobrą dynamikę. Samochód posiada trzymiejscową kabinę CG17L w układzie (1+1+1).

Konstrukcję nośną zabudowy wykonano jako spawany szkielet z profili ze stali nierdzewnej, natomiast poszycie zewnętrzne i wewnętrzne zostało wykonane z blachy aluminiowej. Całość zabudowy została wygłuszona i jest izolowana termicznie.

Skrytki Sprzętowe (Kasety) i Ich Organizacja

Po obu stronach zabudowy i z tyłu znajdują się skrytki sprzętowe w układzie (4+3+2). Największe dwie przednie (lewa i prawa strona) oraz tylna zamykane są żaluzjami aluminiowymi. Pozostałe dolne boczne skrytki po obu stronach nadwozia zamykane są klapami aluminiowymi. Jedna z tylnych skrytek (znajdująca się po lewej stronie), w której przewożony jest sprzęt, została wykonana w formie podestu roboczego w wykonaniu antypoślizgowym. Wejście na niego zapewnia zamontowana na tylnej ścianie zabudowy, po prawej stronie, rozkładana drabinka aluminiowa.

Na dachu zamontowano dwie aluminiowe skrzynie sprzętowe, które przeznaczone są do przechowywania sprzętu i wyposażenia. Ich zamknięcie stanowi osiem niezależnych pokryw aluminiowych. Powierzchnia dachu pokryta jest antypoślizgową blachą ryflowaną z wyznaczonymi ścieżkami komunikacyjnymi.

Przedziały Funkcjonalne: Sztabowy i Sprzętowy

Środek zabudowy składa się z wydzielonych dwóch niezależnych przedziałów: sztabowego i sprzętowego.

Przedział Sztabowy

Pierwszy z nich przeznaczony jest do prac sztabowych, prowadzenia monitoringu, obsługi oraz nadzorowania wszystkich systemów, instalacji i urządzeń zainstalowanych w samochodzie. Wejście do przedziału sztabowego zapewniają drzwi z oknem, umieszczone po prawej stronie zabudowy. Pod drzwiami zamontowano pneumatycznie rozkładane schody, które automatycznie wysuwają się po ich otwarciu. Oświetlenie przedziałów odbywa się z wykorzystaniem oświetlenia LED zasilanego napięciem 24 V lub 230 V.

Wewnątrz zamontowane zostały dwa fotele dla operatorów przy stanowiskach roboczych. Załoga ma do dyspozycji, m.in. dwie dyspozytorskie stacje komputerowe, panele wizualizująco-sterujące, dwa radiotelefony przewoźne VHF, przenośne tablety, mobilną stację meteorologiczną, urządzenie wielofunkcyjne (drukarka), radiotelefony przenośne ATEX, ładowarkę miernika wielogazowego, latarkę taktyczną wraz z ładowarką, przemiennik radiowy, lodówkę, kuchenkę mikrofalową oraz panel sterowania zabudową.

Przedział Sprzętowy

Zlokalizowany w tylnej części nadwozia przedział sprzętowy oddzielono od części sztabowej za pomocą wygłuszonych, zamykanych drzwi przesuwnych. Wyposażenie przedziału sprzętowego stanowią aluminiowe półki z płynną regulacją wysokości, na których zamocowano sprzęt zgodnie ze specyfikacją, a także dodatkowe wyposażenie dostarczone przez użytkownika. Półki przystosowane są do przewozu w pojemnikach sprzętu i wyposażenia, m.in. ubrań gazoszczelnych, aparatów powietrznych, butli do aparatów powietrznych, detektorów, eksplozymetru, dozymetrów, drona, zestawu hydraulicznych narzędzi ratowniczych, mobilnego robota, itp.

W przedziale zamontowano system wysuwanych półek, na którym umieszczony i przewożony jest sprzęt ochronny, pomiarowy oraz ratowniczy. Wnętrze przedziału oświetlane przy pomocy LED, wyposażone w czujniki otwarcia z wizualizacją w przedziale kabiny i przedziale technicznym. Wejście do przedziału możliwe jest również po rozłożeniu stopni wejściowych w formie drabinki.

Systemy Wspierające Działania

• Winda załadowcza: Na tylnym zwisie zamontowano windę załadowczą o nośności 3000 kg. Jest ona chowana pod zabudową i rozkładana hydraulicznie. Sterowanie nią odbywa się za pomocą pilota, manualnie z pulpitu znajdującego się z tyłu, po prawej stronie lub sterowania nogą poprzez pedał znajdujący się na windzie. Takie rozwiązanie ułatwia rozładunek przewożonego sprzętu na miejscu prowadzonych działań ratowniczych.
• Instalacja elektryczna i generator: Samochód, z uwagi na przeznaczenie, wyposażony jest w niezależną instalację elektryczną prądu przemiennego. Działania realizowane przez Specjalistyczną Grupę Ratownictwa Chemicznego wymagają posiadania niezależnego źródła energii elektrycznej. Jej dostawę zapewnia generator prądotwórczy o mocy 20 kVA. Wykonany jest on w wersji wyciszonej, tak że nie przenosi drgań na resztę zabudowy i ramę samochodu, a także nie powoduje hałasu wewnątrz przedziału sztabowego na poziomie większym niż 65 dB. Usytuowany on został w przedniej części zabudowy. Tablica sterownicza posadowiona jest w drugiej skrytce zabudowy, po prawej stronie za kabiną. Jej zamknięcie stanowi klapa aluminiowa podnoszona do góry.
• Maszt oświetleniowy: Pojazd, ze względu na specyfikę oraz czas prowadzonych działań, posiada wysuwany pneumatycznie maszt oświetleniowy o wysokości 6 metrów od poziomu gruntu. Na obrotowej głowicy znajduje się sześć lamp LED, każda o mocy 62 W. Uzyskany strumień świetlny to aż 35 100 lm. Maszt wyposażony jest w funkcję automatycznego składania i zabezpieczony jest przed przypadkowym rozłożeniem. Sterowanie masztem odbywa się za pomocą przewodowego pilota.
• Panele sterowania: Łącznie w samochodzie zastosowano dwa panele sterujące. Jeden z nich umieszczony został w przedziale sztabowym, drugi w kabinie pojazdu. Panel sterowania umożliwia kontrolę stanu pojazdu i zabudowy wyświetlając, m.in. informację o otwartych podestach, żaluzjach, rozłożonej windzie, maszcie oświetleniowym, otwartych drzwiach do przedziału sztabowego, uruchomieniu przystawki odbioru mocy.

Nowoczesne Technologie i Innowacje w Samochodach Pożarniczych

W ostatnich latach wozy strażackie znacząco ewoluowały, wprowadzając nowe technologie i funkcje, które zwiększają ich efektywność, bezpieczeństwo i funkcjonalność.

• Zaawansowane systemy pompowania: Zapewniające precyzyjną kontrolę ciśnienia i przepływu wody.
• Drabiny i platformy hydrauliczne: Z możliwością precyzyjnego wysuwania i pozycjonowania.
• Zbiorniki na wodę i systemy pianowe: Zróżnicowane pojemności zbiorników i wydajne systemy wytwarzania piany.
• Specjalistyczny sprzęt ratowniczy: Narzędzia hydrauliczne, tnące, liny, urządzenia stabilizujące.
• Zaawansowane funkcje bezpieczeństwa: Ochrona przed przewróceniem, kontrola stabilności, poduszki powietrzne.
• Systemy łączności i dowodzenia: Komunikacja radiowa, satelitarna, terminale danych.
• Technologie przyjazne środowisku: Hybrydowe lub w pełni elektryczne układy napędowe zmniejszające emisję i zużycie paliwa.

Samochody Elektryczne i Autonomiczne

Rosnącą popularność zdobywają elektryczne wozy strażackie, które oferują podobne osiągi do tradycyjnych pojazdów, jednocześnie redukując ślad węglowy. Trwają również badania nad opracowaniem autonomicznych i zdalnie sterowanych wozów strażackich.

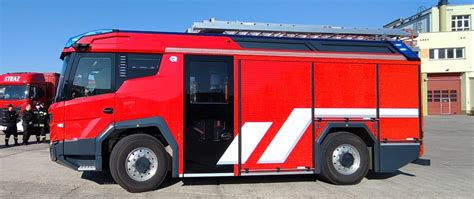

Przykładem zaawansowanego technologicznie pojazdu jest elektryczny Rosenbauer RT, który wykorzystuje dwa silniki elektryczne o łącznej mocy 272 KM. Jedno ładowanie baterii pozwala na 100 km jazdy lub godzinę pracy autopompy. W przypadku rozładowania baterii do 20%, automatycznie uruchamia się 3-litrowy silnik turbodiesel marki BMW, pełniący rolę generatora prądu, który doładowuje akumulatory. Pozwala to na zwiększenie zasięgu do 600 km lub 6 godzin pracy.

Zalety Rosenbauer RT to m.in. układ skrętny wszystkich kół, który ograniczył średnicę zawracania do 12,5 metra. Pojazd posiada niezależne zawieszenie pneumatyczne z regulowanym prześwitem od 17,5 do 47 cm. Kabina połączona z przedziałem dla ratowników mieści 9 osób. Autopompa jest zamontowana wewnątrz pojazdu, co redukuje hałas i zwiększa przestrzeń na sprzęt.

Wozy Strażackie Rosenbauer AT

Seria Rosenbauer AT (Advanced Technology) to przykład innowacyjnych i zaawansowanych pojazdów ratowniczo-gaśniczych, które kładą nacisk na intuicyjną obsługę i optymalizację przestrzeni. System RBC LCS umożliwia intuicyjną obsługę urządzeń i zintegrowanych systemów, od pompy po generator. Funkcje są oznaczone kolorami, co ułatwia obsługę. Opatentowane, zaokrąglone schody Rosenbauer ułatwiają szybkie i bezpieczne wsiadanie oraz wysiadanie załogi.

Pojazdy AT oferują szeroki zakres wydajnych systemów gaśniczych, łatwych do integracji. Oświetlenie szerokopasmowe bez cieni, zintegrowane oświetlenie LED bliskiego i dalekiego zasięgu, zapewnia bezpieczeństwo pracy. Podwójna kabina zintegrowana oferuje liczne funkcje bezpieczeństwa i ergonomii, a jej wnętrze zapewnia maksymalną ilość miejsca dla załogi.

Zastosowano rozwiązania optymalizujące wykorzystanie przestrzeni, np. magazynki na węże, gdzie węże ułożone są jeden na drugim, co ułatwia ich wyjmowanie. System przechowywania COMFORT umożliwia szybkie i łatwe wyjmowanie sprzętu, wspierane przez koncepcję jednolitych oznaczeń barwnych. W pojazdach AT można montować pompy odśrodkowe o normalnym lub normalno/wysokim ciśnieniu, o wydajności do 4500 l/min. Dostępne są różne systemy dozowania piany (FIXMIX, FIXMIX wysokociśnieniowy, RFC Admix Variomatic) oraz wariant CAFS do produkcji piany sprężonego powietrza.

Dostępne są trzy elektroniczne działka wodne (RM15, RM25, RM35) i jedno ręczne (RM24) o maksymalnej wydajności do 3500 l/min. System FIRECAN pozwala na obsługę wszystkich komponentów pojazdu za pomocą wyświetlaczy, a przydatne informacje są łatwiej dostępne podczas akcji. Zabudowa Rosenbauer AT może być montowana na różnych podwoziach, a krótki zwis poprawia manewrowość. Zintegrowana podwójna kabina zapewnia doskonałą widoczność, co jest kluczowe dla świadomości sytuacyjnej podczas akcji. Uchwyty aparatów oddechowych można zamontować w kabinie załogi zgodnie lub przeciwnie do kierunku jazdy. Pośrednie, nieoślepiające oświetlenie LED zapewnia optymalne naświetlenie kabiny, zapobiegając zmęczeniu oczu. Zintegrowane oświetlenie otoczenia (bliskie i dalekie) oraz reflektory LED zapewniają szerokie oświetlenie obszaru roboczego. Po zaciągnięciu hamulca postojowego włącza się automatycznie oświetlenie konturowe pod pojazdem, ułatwiając bezpieczne poruszanie się w ciemności.

Przykłady Wdrożeń Nowoczesnych Samochodów Pożarniczych w Polsce

W Polsce systematycznie doposaża się jednostki straży pożarnej w nowoczesny sprzęt, co znacząco zwiększa ich zdolności operacyjne.

Samochód z Podnośnikiem dla ZSP Grupy Azoty Police

Samochód pożarniczy austriackiej firmy Rosenbauer wyposażony w 62-metrowy podnośnik od poniedziałku pełni służbę w Policach dla Zakładowej Straży Pożarnej Grupy Azoty Police. Dowódca zmiany, Zbigniew Andrzejewski, ocenia go jako w pełni skomputeryzowany sprzęt na miarę XXI wieku, przeznaczony przede wszystkim do ratownictwa wysokościowego. W Policach jest to zespół wystarczający na taką wysokość. Posiada nowoczesny kosz wyposażony w ratownictwo medyczne, gdzie można bardzo bezpiecznie zamontować poszkodowanego w dwóch punktach kosza i zwieźć go na dół. Jednostka ta, istniejąca od 50 lat, obecnie jest wyposażona w dziewięć wozów - siedem bojowych, jeden operacyjny i jeden techniczny. Strażacy Grupy Azoty Police pomagają regularnie w akcjach pożarniczych poza swoim zakładem. W ubiegłym roku wykorzystywali 53-metrowy podnośnik m.in. w działaniach poza terenem zakładu.

Średnie Samochody Ratowniczo-Gaśnicze dla OSP w Gdańsku

Dwa nowoczesne średnie samochody ratowniczo-gaśnicze zostały zakupione dla jednostek Ochotniczej Straży Pożarnej działających na wyspie Sobieszewskiej. Pojazd służący w OSP Sobieszewo, zakupiony w sierpniu 2019 roku za kwotę 892 980 zł, oraz pojazd, który trafił do OSP Świbno, kosztujący 797 040 zł, były współfinansowane ze środków miejskich, Ministerstwa Spraw Wewnętrznych i Administracji oraz Wojewódzkiego Funduszu Ochrony Środowiska i Gospodarki Wodnej.

Zakupione wozy to popularne w Polsce średnie samochody ratowniczo-gaśnicze (GBA), wykorzystywane jako pojazdy pierwszego rzutu. Posiadają kabiny dla 6 ratowników i są przystosowane do poruszania się po trudnym terenie dzięki napędowi na cztery koła. Przekazany strażakom ze Świbna pojazd to GBA na podwoziu IVECO Eurocargo ML150E28 WS 4x4 o mocy 320 KM, wyposażony w zbiornik wody o pojemności 3000 litrów i zbiornik na środek pianotwórczy o pojemności 300 litrów. Samochód zakupiony do OSP Sobieszewo ma zbliżone parametry i bazuje na podwoziu marki MAN. Jerzy Petryczko, prezes OSP Świbno, podkreśla, że nowe wyposażenie pozwoli jednostce na samodzielne zapewnienie pomocy w pierwszej, krytycznej fazie działań, zanim dotrze wsparcie z Gdańska.

Ergonomiczny Wóz Strażacki ERGOTRUCK

Wyprodukowany przez spółkę Szczęśniak Pojazdy Specjalne wóz strażacki ERGOTRUCK, znajdujący się na podwoziu IVECO Eurocargo ML150E28 WS 4x4, został przekazany do jednostki Ochotniczej Straży Pożarnej w celu szkolenia. Został zaprojektowany z uwzględnieniem ergonomii i bezpieczeństwa. Naukowcy z Wydziału Inżynierii Mechanicznej WAT zoptymalizowali konstrukcję związaną z akcjami gaśniczymi, m.in. umieszczenie zbiornika wody, zasobnika ze środkiem pianotwórczym i motopompy. Poprawiono panel funkcyjny, umożliwiający automatyczne ustawienie pompy i wybór proporcji mieszanki wodno-pianowej.

Zabudowa pojazdu jest w pełni aluminiowa, a ciężkie elementy zamocowano do ramy, co zwiększa bezpieczeństwo w razie wypadku. Badano siły wywierane na układ kostno-mięśniowy podczas podejmowania elementów wyposażenia oraz bezpieczeństwo podczas jazdy, zwłaszcza przy dużej masie wody. Pojazdy uterenowione posiadają dopasowane zawieszenia, zmniejszające ryzyko przewrócenia się przy gwałtownych manewrach. W pracach nad ERGOTRUCKiem brał udział także Wydział Cybernetyki WAT, który zbudował symulator pojazdu z wykorzystaniem technologii VR.
