Hydranty nadziemne stanowią kluczowy element sieci wodociągowej przeciwpożarowej, umożliwiając szybki pobór wody przez jednostki straży pożarnej. Ich konstrukcja musi spełniać surowe normy techniczne, aby zapewnić niezawodność w sytuacjach kryzysowych. Poniżej przedstawiamy szczegółowe wytyczne dotyczące budowy, materiałów oraz schematu montażowego węzła wodociągowego z hydrantem.
Charakterystyka materiałowa i techniczna
Prawidłowa budowa hydrantu oraz towarzyszącej mu armatury opiera się na zastosowaniu trwałych materiałów odpornych na korozję i uszkodzenia mechaniczne. Zgodnie ze specyfikacją techniczną, wszystkie kształtki i armatura wchodzące w skład zestawu powinny być wykonane z żeliwa sferoidalnego. Materiał ten charakteryzuje się wysoką wytrzymałością na rozciąganie i uderzenia.
W celu zapewnienia długowieczności elementów, cała armatura musi być zabezpieczona zewnętrznie i wewnętrznie metodą proszkową. Stosuje się w tym celu powłokę epoksydową o określonej grubości minimalnej, co skutecznie izoluje metal od agresywnego środowiska gruntowego oraz przepływającej wody.

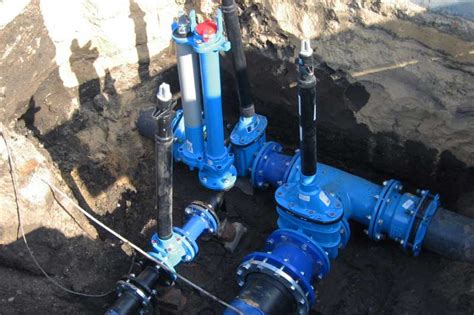

Schemat montażowy węzła wodociągowego
Budowa kompletnego punktu czerpalnego wymaga precyzyjnego połączenia z istniejącą siecią wodociągową. Kluczowe aspekty montażowe obejmują:
- Połączenie z siecią: Wykorzystuje się połączenie zgrzewane doczołowo z istniejącym rurociągiem, co zapewnia szczelność i jednorodność konstrukcji.
- Stabilizacja konstrukcji: Kluczowym elementem jest blok oporowy, który przejmuje siły dynamiczne powstające podczas przepływu wody.
- Izolacja i ochrona: Między kształtki a blok oporowy należy włożyć folię PVC o odpowiedniej grubości, aby zapobiec bezpośredniemu stykowi betonu z elementami żeliwnymi i chronić powłokę antykorozyjną.
Nie zapomnij o tych dwóch rzeczach przy swoim murze oporowym! #olmlandscape
Elementy składowe węzła hydrantowego
Węzeł wodociągowy, na którym osadzony jest hydrant, składa się z szeregu ponumerowanych komponentów, które muszą współgrać ze sobą w celu zachowania pełnej funkcjonalności systemu:
| Lp. | Element składowy | Uwagi techniczne |
|---|---|---|
| 1 | Hydrant nadziemny | Zgodny z normą PN-EN 14384 |
| 2 | Kształtki żeliwne | Żeliwo sferoidalne, powłoka epoksydowa |
| 3 | Blok oporowy | Betonowy, stabilizujący węzeł |
| 4 | Folia PVC | Warstwa rozdzielająca kształtki od betonu |
| 5 | Złącze zgrzewane | Zgrzew doczołowy z rurociągiem magistralnym |
Wymagania instalacyjne
Podczas montażu należy zwrócić szczególną uwagę na głębokość posadowienia hydrantu, która musi być dostosowana do strefy przemarzania gruntu w danym regionie. Hydrant nadziemny musi posiadać mechanizm samoczynnego odwodnienia, który zapobiega zamarznięciu wody w kolumnie po zakończeniu użytkowania.
Wszystkie prace związane z budową hydrantu nadziemnego powinny być prowadzone w oparciu o aktualny projekt techniczny i z uwzględnieniem specyfiki materiałowej, takiej jak właściwości żeliwa sferoidalnego i wymogi dotyczące grubości powłok ochronnych.
