Schody Ewakuacyjne i Przeciwpożarowe: Kompleksowy Przewodnik

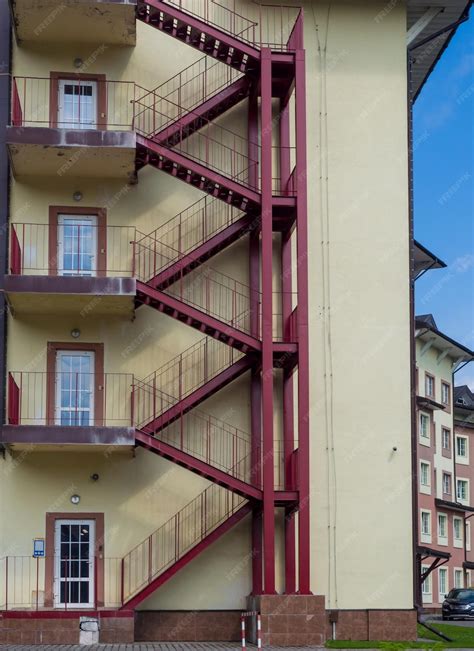

Schody przeciwpożarowe, czyli schody ewakuacyjne instalowane na zewnątrz budynków, pełnią bardzo ważną rolę w zakresie bezpieczeństwa. W razie pojawienia się pożaru lub innych niespodziewanych zagrożeń mają umożliwić osobom przebywającym wewnątrz budynku szybkie jego opuszczenie. Do ich projektowania trzeba zatem podejść bardzo poważnie.

Schody ewakuacyjne mają zapewnić bezpieczeństwo użytkownikom, pracownikom czy mieszkańcom danego budynku wielokondygnacyjnego. Są awaryjną drogą wyjścia w przypadku, gdy skorzystanie z wewnętrznej klatki schodowej lub windy byłoby zbyt niebezpieczne, na przykład z powodu dużego zadymienia lub płomieni. Stosuje się je zarówno w budynkach mieszkalnych, jak i użyteczności publicznej.

Schody ppoż, znane również jako schody pożarowe, to specjalnie zaprojektowane konstrukcje, które mają na celu zapewnienie bezpiecznej ewakuacji ludzi w przypadku pożaru lub innego zagrożenia. W kontekście ewakuacji, schody ppoż odgrywają kluczową rolę, ponieważ w wielu budynkach, zwłaszcza wielopiętrowych, windy są wyłączone w czasie pożaru.

Aspekty Prawne i Normatywne

Regulacje Krajowe

Polskie przepisy nie regulują bezpośrednio kwestii zewnętrznych schodów ewakuacyjnych. Ogólne wzmianki dotyczące dróg ewakuacyjnych znajdziemy jednak w rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Projektowanie i wykonanie schodów w obiektach przemysłowych, magazynowych czy użyteczności publicznej jest obwarowane szeregiem precyzyjnych norm i przepisów. Zapewnienie zgodności z obowiązującym prawem to nie tylko kwestia formalna, ale przede wszystkim fundament bezpieczeństwa pracowników i użytkowników obiektu.

Normy budowlane dotyczące schodów ppoż są ściśle regulowane przez przepisy prawa, które określają m.in. materiały, z jakich powinny być wykonane, oraz ich konstrukcję. Przepisy prawne dotyczące schodów ppoż są kluczowym elementem zapewnienia bezpieczeństwa w budynkach. W Polsce regulacje te są zawarte w Ustawie z dnia 7 lipca 1994 r. Zgodnie z tymi regulacjami, schody ppoż muszą być projektowane i wykonane w sposób umożliwiający bezpieczną ewakuację osób z budynku w przypadku pożaru. W przypadku schodów ppoż, klasa odporności ogniowej powinna wynosić co najmniej EI 30, co oznacza, że konstrukcja powinna wytrzymać działanie ognia przez co najmniej 30 minut.

Porównanie Schodów Technicznych i Ewakuacyjnych

Choć często wyglądają podobnie, schody techniczne i ewakuacyjne pełnią zupełnie inne funkcje i w związku z tym podlegają odmiennym regulacjom. Normy dla schodów technicznych koncentrują się na zapewnieniu bezpiecznego dostępu dla personelu obsługi technicznej.

• Zgodnie z ogólnymi warunkami technicznymi, schody przeznaczone do stałej komunikacji nie mogą mieć nachylenia biegu większego niż 36°.
• Kluczowe parametry to minimalna szerokość użytkowa biegu, która wynosi 0,8 m, oraz wymiary stopni. Wzór: 2h + s = 0,6 do 0,65 m (gdzie h to wysokość stopnia, a s to jego szerokość) określa prawidłową ergonomię.
• Maksymalna wysokość stopni (h) w tego typu schodach nie powinna przekraczać 0,2 m.

W przypadku schodów stanowiących drogę ewakuacyjną, przepisy są znacznie bardziej rygorystyczne, a ich celem jest ochrona życia i zdrowia ludzkiego. Minimalna szerokość użytkowa biegu i spocznika jest uzależniona od przeznaczenia i liczby osób, które mogą przebywać na danej kondygnacji. Maksymalna liczba stopni w jednym biegu schodów stałych nie może przekraczać 17 stopni. W przypadku większej liczby konieczne jest zastosowanie spocznika. Stopnie muszą mieć jednakową wysokość w obrębie jednego biegu.

Konsekwencje Nieprzestrzegania i Normy Międzynarodowe

Konsekwencje nieprzestrzegania przepisów dotyczących schodów ppoż mogą być bardzo poważne. Oprócz przepisów krajowych, istotne są również normy międzynarodowe, które coraz częściej wpływają na krajowe regulacje. Te międzynarodowe standardy wprowadzają dodatkowe wytyczne, które mogą poprawić bezpieczeństwo użytkowników budynków.

Konstrukcja, Materiały i Ergonomia

Wymagania Materiałowe i Antykorozyjne

Niezależnie od przeznaczenia schodów, ich trwałość i bezpieczeństwo zależą od jakości użytych materiałów i technologii wykonania. W przypadku schodów zewnętrznych lub użytkowanych w wilgotnym środowisku, absolutnie kluczowe jest zabezpieczenie antykorozyjne. Najskuteczniejszą i najtrwalszą metodą jest cynkowanie ogniowe, które tworzy na powierzchni stali grubą, odporną na uszkodzenia mechaniczne powłokę cynku. Alternatywą lub uzupełnieniem może być malowanie proszkowe, które dodatkowo nadaje konstrukcji pożądany kolor i estetykę.

W przypadku schodów ppoż najważniejsze jest, aby były one odporne na działanie wysokich temperatur oraz ognia. Betony klasy C30/37 lub C40/50, które charakteryzują się wysoką odpornością na ogień, są idealnym wyborem. Schody ppoż najczęściej budowane są z materiałów odpornych na ogień, takich jak stal, beton lub specjalne kompozyty.

Cechy Konstrukcyjne i Ergonomia

Do ważnych cech schodów ewakuacyjnych należy także łatwość montażu, wygląd korespondujący z bryłą budynku oraz oczywiście cena i koszty eksploatacji. Aspekty konstrukcyjne schodów ppoż są równie istotne. Ergonomiczne aspekty schodów ppoż mają ogromne znaczenie dla bezpieczeństwa użytkowników. Typowe stopnie schodowe betonowe mają wysokość 15-17 cm i głębokość 35-40 cm, co zapewnia wygodę użytkowania.

Rodzaje Schodów Ewakuacyjnych, ze Szczególnym Uwzględnieniem Form Okrągłych

Klasyfikacja Ogólna

Schody ppoż są kluczowym elementem systemu ewakuacji w budynkach, a ich różnorodność dostosowuje się do specyficznych potrzeb i warunków architektonicznych. Schody zewnętrzne są często stosowane w budynkach wielokondygnacyjnych, gdzie umożliwiają szybkie i bezpieczne opuszczenie obiektu. Schody wewnętrzne, z kolei, są integralną częścią budynków i często znajdują się w klatkach schodowych.

Schody Spiralne i Okrągłe

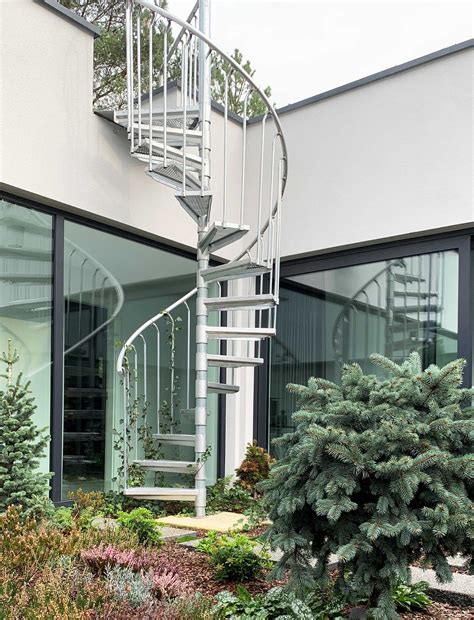

Schody spiralne, choć mniej popularne, również znajdują zastosowanie w budynkach, w których przestrzeń jest ograniczona. Schody spiralne TORONTO firmy DOLLE nadają się do użytku zarówno wewnątrz, jak i na zewnątrz budynku. Zaprojektowane z myślą o wygodzie, zajmują mało miejsca, przez co idealnie nadają się na schody z balkonu do ogrodu. Są łatwe w montażu i odporne na warunki atmosferyczne.

Dostępne są w trzech średnicach: Ø125 i Ø155 do wysokości maksymalnej kondygnacji 399,5 cm oraz Ø185 do wysokości do 352,5 cm. Zestaw obejmuje: konstrukcję, poręcz, tralki, stopnie oraz elementy montażowe. Okrągłe tralki są ocynkowane ogniowo i zakończone poręczą z szarego tworzywa sztucznego (PE). Schody posiadają perforowane stalowe stopnie, dzięki czemu są bardzo trwałe, bezpieczne i komfortowe. Sposób perforacji stopni zapewnia skuteczne odprowadzanie wody i chroni użytkownika od poślizgnięcia.

Kluczową podstawą dla schodów spiralnych jest przygotowanie odpowiedniego fundamentu. Jego wymiar powinien mieć co najmniej 40 cm x 40 cm x 120 cm (dł. x szer. x gł.). Schody kręcone DOLLE spełniają europejskie normy budowlane określone w normach EN 1991 i EN 1993. Schody zewnętrzne TORONTO są certyfikowane na maksymalne obciążenie punktowe 200 kg i maksymalne obciążenie całkowite 620 kg.

Wśród prefabrykowanych stopni betonowych można znaleźć również rozwiązania o specyficznych kształtach, takie jak Schody półokrągłe typ PARTER (dostępne w wariantach 1, 2, 3 lub 5 stopni) oraz Stopień schodowy okrągły Φ 100 cm, składający się z dwóch elementów (stopnia i podstopnia) o średnicy 100 cm i grubości 8 cm każdy, co daje wysokość dla jednego stopnia - 16 cm. Tworzą oryginalną kompozycję wizualną w każdym otoczeniu. Forma i konstrukcja schodów półokrągłych umożliwiają wykorzystanie pięciu, czterech, trzech, dwu lub jednej wysokości stopnia po 15 cm każdy.

Schody wejściowe z betonu płukanego mogą być wizytówką każdego domu i dlatego warto zadbać o ten element od samego początku. Oferowane betonowe stopnie schodowe są gwarancją trwałości użytkowania, bez względu na zmieniające się warunki atmosferyczne. Schody można także wykorzystać do pokonania różnicy wysokości w terenie.

Szczegółowe Wymogi Dotyczące Wymiarów i Interpretacji Prawnych

Przepisy Ogólne o Wymiarach Schodów Ewakuacyjnych

Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r., liczba stopni w jednym biegu nie może przekraczać 10. Schody powinny być zaopatrzone w balustrady lub inne zabezpieczenia, a w przypadku szerokości stopni większej niż 4 m - również balustradę pośrednią. Schody ewakuacyjne nie mogą mieć stopni na spocznikach ani konstrukcji zabiegowej, dopuszczalne są natomiast schody wachlarzowe.

Przepisy określają minimalną szerokość użytkową biegu i spocznika dla poszczególnych rodzajów budynków:

• dla schodów zlokalizowanych w budynku użyteczności publicznej minimalna szerokość biegu wynosi 1,2 m, a spocznika 1,5 m;
• dla przedszkoli i żłobków odpowiednio 1,2 m i 1,3 m;
• dla budynków opieki zdrowotnej odpowiednio 1,4 m i 1,5 m.

Maksymalna wysokość stopni dla schodów zlokalizowanych w budynku użyteczności publicznej wynosi 0,175 m, a dla przedszkoli i żłobków oraz budynków opieki zdrowotnej 0,15 m. Maksymalną ilość stopni w biegu to 14 stopni w budynku opieki zdrowotnej i 17 stopni w innych budynkach.

Łączna szerokość użytkowa biegów i spoczników w klatkach schodowych stanowiących drogę ewakuacyjną budynków użyteczności publicznej powinna być dostosowana do liczby osób, które mogą jednocześnie przebywać na danej kondygnacji.

Kontrowersje wokół Szerokości Spoczników

Często pojawia się problem związany z interpretacją szerokości spoczników, zwłaszcza w kontekście odbiorów budynków przez straż pożarną. Przykładowo, na klatce schodowej, na spoczniku piętrowym o szerokości 1,5 m może znajdować się w narożniku szacht instalacyjny o wymiarach 20x40 cm, a klatka schodowa jest jednocześnie drogą ewakuacyjną z biegami schodów o szerokości 1,2 m. Pojawia się pytanie, czy z punktu widzenia odbioru budynku przez strażaka istotne jest, aby na spoczniku była zachowana szerokość drogi ewakuacyjnej, tj. 1,5 m na całej długości.

Zgodnie z powszechną interpretacją i praktyką, na spoczniku drogi ewakuacyjnej, nawet w miejscu "duszy" schodów, powinna być zachowana minimalna szerokość 1,5 m na całej długości. Możliwe są przewężenia na spoczniku, ale tylko pod warunkiem, że nie zmniejszają one światła do wymiarów mniejszych niż 1,5 m. Innymi słowy, 1,5 m to 1,5 m.

Mimo że człowiek porusza się na spoczniku po łuku (półokręgu), a narożniki spocznika rzadko są wykorzystywane podczas ewakuacji, strażacy na odbiorach często żądają 1,5 m na całej długości spocznika, mierzonego od pochwytu poręczy. Głównym problemem dotyczącym szerokości spocznika jest to, że nigdzie dokładnie nie zdefiniowano, co rozumiemy przez szerokość spocznika oraz jak tę szerokość mierzyć. W przypadku schodów dwubiegowych jest łatwiej - szerokość spocznika ma być zachowana na całym spoczniku. Problem pojawia się przy schodach trójbiegowych, gdzie powstaje pytanie, czy musi być 150x150 cm, czy może tylko jeden z tych wymiarów ma mieć 150 cm, a drugi może być inny.

W efekcie, interpretacje strażaków podczas odbiorów lub wydziałów architektury przy wydawaniu pozwolenia na budowę różnią się w zależności od województwa. Znane są przypadki, że w miejscu duszy brakowało kilku centymetrów do 1,5 m i firma budowlana musiała ścianę wykuwać, ponieważ odbieracz tego nie chciał puścić.

Oznakowanie i Konserwacja Schodów Ewakuacyjnych

Wymogi Dotyczące Oznakowania

Schody to charakterystyczny element budynku lub ukształtowania terenu, służący do komunikacji pionowej. Każde schody znajdujące się w przestrzeni publicznej, zarówno wewnątrz budynków, jak i na zewnątrz - wymagają zastosowania odpowiednich oznaczeń. Oznakowanie schodów regulują m.in. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. oraz Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r.

Schody w budynkach użyteczności publicznej, a także w budynkach produkcyjnych i magazynowych powinny być oznakowane w sposób niebudzący żadnych wątpliwości co do ich obecności. Dodatkowo spoczniki powinny zostać odróżnione od stopni schodów, w pasie o minimalnej szerokości 30 cm (mierzonej od krawędzi rozpoczynającej i kończącej bieg schodów), np. za pomocą innej faktury materiału lub innego koloru. Wyraźnie oznakowane muszą być schody (i pochylnie!) na drogach ewakuacyjnych.

W wielu krajach na świecie, w tym w Polsce, schody ppoż są również wyposażane w systemy sygnalizacji dźwiękowej lub świetlnej, które prowadzą ewakuujących się ludzi do wyjścia. W przypadku schodów wewnętrznych, istotne jest także zapewnienie odpowiedniego oświetlenia, co znacząco wpływa na bezpieczeństwo użytkowników w sytuacjach awaryjnych. Schody ppoż powinny być odpowiednio oświetlone, co zwiększa ich widoczność w sytuacjach kryzysowych. Warto zainwestować w systemy awaryjnego oświetlenia, które będą działały nawet w przypadku przerwy w dostawie energii elektrycznej.

Zasady Bezpiecznego Oznaczania

Bezpieczne pokonywanie schodów, zarówno przez osoby pełnosprawne, jak i osoby z rozmaitymi niepełnosprawnościami w obrębie narządu wzroku, w znacznej mierze zależy od prawidłowego oznaczenia zmiany poziomu podłogi.

Najważniejsze zasady oznaczania schodów w budynkach użyteczności publicznej:

• 50 cm przed pierwszym stopniem w górę i 50 cm przed pierwszym stopniem w dół, na całej szerokości schodów powinno być zainstalowane oznakowanie dotykowe, czyli tzw. pas ostrzegawczy o minimalnej szerokości 50 cm.
• Krawędzie pierwszego i ostatniego stopnia każdego biegu schodów należy oznakować pasem kontrastowym - ostrzegawczym (najczęściej stosuje się pas w kolorze żółto-czarnym), o szerokości 8-10 cm na powierzchni poziomej i pionowej stopnia.
• Nie ma obowiązku oznaczania każdego stopnia schodów pasami ostrzegawczymi, przy czym schody powinny być oznaczone odpowiednim znakiem bezpieczeństwa.
• Można stosować zamiennie oznaczenia: pasami ostrzegawczymi w miejscach rozpoczęcia biegu schodów i spoczników lub odpowiednim znakiem bezpieczeństwa (przy czym znaki ostrzegawcze, ewakuacyjne i informacyjne powinny być stosowane jako znaki stałe!).

Oznaczenia schodów - znaki, taśmy, naklejki:

• Znaki informacyjne (biało-niebieskie lub zielone) w postaci tabliczek (lub folii samoprzylepnej) komunikujące rodzaj schodów oraz sposób korzystania ze schodów, np. schody ruchome, schody w górę, schody w dół itp.
• Znaki ostrzegawcze (żółto-czarne) w postaci tabliczek (lub folii samoprzylepnej) z piktogramami i opisami, np. "Uwaga! Schody".

Konserwacja i Przygotowanie na Sytuacje Awaryjne

Regularna konserwacja i inspekcja schodów ppoż to kluczowe elementy, które wpływają na bezpieczeństwo użytkowników budynków. Zaniedbanie tych działań może prowadzić do poważnych konsekwencji, w tym do zagrożenia życia i zdrowia osób przebywających w budynku. W przypadku schodów metalowych, istotne jest również monitorowanie korozji, która może osłabić ich wytrzymałość. Warto również zwrócić uwagę na dokumentację przeprowadzanych inspekcji oraz na szkolenia dla pracowników odpowiedzialnych za konserwację schodów ppoż.

Przygotowanie mieszkańców do sytuacji awaryjnych to kolejny istotny element związany z bezpieczeństwem użytkowników. Schody ppoż są nie tylko elementem konstrukcyjnym, ale przede wszystkim kluczowym elementem strategii bezpieczeństwa w budynkach. Zapewniają bezpieczeństwo ewakuacji, są odporne na wysokie temperatury i ogień. Wymagania dotyczące schodów ppoż regulowane są przez przepisy prawa budowlanego oraz normy przeciwpożarowe. Typowe problemy to nieodpowiednia szerokość schodów ppoż, brak oznaczeń ewakuacyjnych oraz niewłaściwe materiały. Schody ppoż są projektowane z myślą o bezpieczeństwie i ewakuacji, w przeciwieństwie do zwykłych schodów, które mogą nie spełniać tych wymogów.
