Hydranty wewnętrzne stanowią podstawowy element stałych urządzeń gaśniczych, wymaganych w budynkach użyteczności publicznej, obiektach przemysłowych i wielorodzinnych budynkach mieszkalnych. Są to urządzenia służące do poboru wody z sieci wodociągowej podczas akcji gaśniczej i stanowią ważny element ochrony przeciwpożarowej budynków. Szafka hydrantowa zapewnia natychmiastowy dostęp do wody gaśniczej i umożliwia skuteczne działanie jeszcze przed przyjazdem straży pożarnej.
Typy hydrantów wewnętrznych i ich przeznaczenie
W zależności od miejsca zastosowania i wymagań dotyczących wydajności, wyróżnia się kilka typów hydrantów wewnętrznych:
Hydrant wewnętrzny DN25
- Jest to najpopularniejszy typ stosowany w budynkach mieszkalnych wielorodzinnych, biurowcach, hotelach i obiektach użyteczności publicznej.
- Wyposażony jest w wąż półsztywny o średnicy 25 mm i długości 20 lub 30 metrów.
- Zapewnia wydajność minimum 1,0 dm³/s przy ciśnieniu 0,2 MPa, co wystarcza do samodzielnego gaszenia pożarów w fazie początkowej.
- Stosowany jest także w strefach pożarowych budynków wysokich, wysokościowych oraz na kondygnacjach budynków o innym przeznaczeniu, np. w niskich budynkach (o strefie pożarowej większej niż 1000 m²) lub średniowysokich budynkach, których powierzchnia strefy pożarowej przekracza 200 m² (z pewnymi drobnymi wyjątkami).
Hydrant wewnętrzny DN33
- Przeznaczony jest przede wszystkim do garaży podziemnych i wielopoziomowych parkingów.
- Większa średnica węża (33 mm) zapewnia zwiększoną wydajność - minimum 1,5 dm³/s - niezbędną przy gaszeniu pożarów pojazdów.
- Hydranty wewnętrzne z wężem półsztywnym o średnicy 33 są stosowane głównie w garażach podziemnych jedno- lub wielokondygnacyjnych.

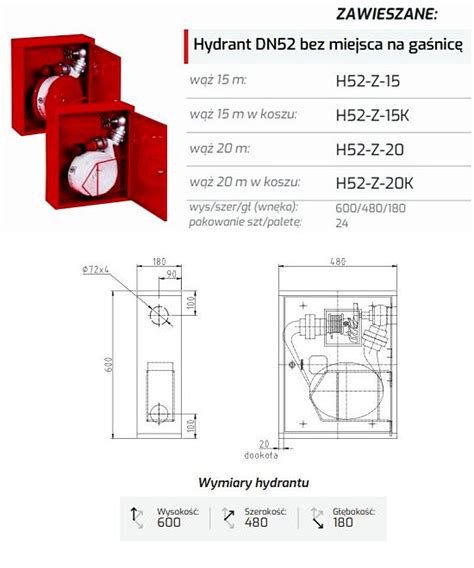

Hydrant wewnętrzny DN52
- Jest to największy typ hydrantu, stosowany w halach produkcyjnych, magazynach wysokiego składowania, centrach logistycznych i innych obiektach przemysłowych.
- Wyposażony jest w wąż płasko składany o średnicy 52 mm, który przed użyciem wymaga pełnego rozwinięcia.
- Przeznaczone są głównie do stosowania w strefach produkcyjnych i magazynowych.
Rodzaje szafek hydrantowych i opcje montażu
Szafki hydrantowe występują w różnych wariantach, dostosowanych do specyfiki obiektu i wymagań estetycznych. Każda szafka hydrantowa wyróżnia się sposobem montażu.
Szafki natynkowe (zawieszane)
Szafki hydrantowe w wykonaniu standardowym (natynkowym) montuje się na powierzchni ściany. Jest to najprostsze i najszybsze rozwiązanie montażowe. Charakteryzują się łatwością instalacji i dostępnością.
Szafki wnękowe (podtynkowe)
Hydranty wnękowe (podtynkowe) chowa się w ścianie, dzięki czemu nie wystają poza lico i nie zawężają korytarzy. Rozwiązanie to jest często wybierane ze względów estetycznych i w miejscach o ograniczonej przestrzeni, np. w wąskich korytarzach. Wersja wnękowa jest dostarczana z kołnierzem, który estetycznie maskuje połączenie ze ścianą.
Szafki w układzie bocznym
Dostępne są również hydranty w układzie bocznym, gdzie wąż rozwijany jest z boku szafki. To idealne rozwiązanie do wąskich przestrzeni, gdzie pełne otwarcie drzwi szafki mogłoby być utrudnione.
Szafki z dodatkowym miejscem na gaśnicę
Wiele modeli szafek hydrantowych oferuje dodatkowe miejsce na gaśnicę - pod spodem lub z boku szafki. Jest to praktyczne rozwiązanie, pozwalające na skumulowanie podstawowych środków gaśniczych w jednym, łatwo dostępnym miejscu.
Uniwersalne wykonanie szafek
Dostępne są szafki w wykonaniu uniwersalnym, które pozwalają na podłączenie tego samego hydrantu zarówno w konfiguracji lewej, jak i prawej. Często są to szafki wykonane z blachy czarnej malowanej proszkowo farbą poliestrową fasadową typu Facade. Zaślepione otwory przyłączeniowe umożliwiają podłączenie do instalacji zasilającej 1” i 2”, oferując sześć możliwości podłączeń: z boku, z tyłu lub z góry. Zmiana strony podłączenia jest bardzo łatwa poprzez obrót szafy o 180°.
Wyposażenie standardowe szafek hydrantowych
Każdy hydrant wewnętrzny jest kompletnie wyposażony i gotowy do montażu. Standardowe wyposażenie obejmuje:
- Szafkę stalową malowaną proszkowo, najczęściej w kolorze czerwonym RAL 3000.
- Zawór hydrantowy mosiężny DN25/DN33/DN52 z króćcem do podłączenia węża.
- Wąż półsztywny (dla DN25, DN33) lub płasko składany (dla DN52) o długości 15, 20 lub 30 metrów.
- Prądownicę wodną z regulacją strumienia.
- Zamek, często typu PATENT, zapewniający bezpieczeństwo.
- Kluczyk umożliwiający awaryjne otwarcie, umieszczony za szybką bezpieczną. Przy dużej ilości szafek, jeden kluczyk może otwierać wszystkie szafki.
- Oznakowanie: znak „Hydrant” zgodny z normą PN-EN ISO 7010:2012.
Wymiary szafek hydrantowych
Wymiary szafek hydrantowych są zróżnicowane i zależą od konkretnego modelu, typu hydrantu, który ma być w niej zamontowany, a także dodatkowego wyposażenia (np. miejsce na gaśnicę). Szafki ppoż. stanowią jeden z obowiązkowych elementów wyposażenia różnych miejsc, takich jak szkoły, bloki mieszkalne, instytucje publiczne i przestrzenie komercyjne, dlatego ich wymiary muszą być odpowiednio dopasowane do warunków montażu.
Dostępne głębokości
Jeżeli chodzi o rozmiar, dostępne są szafki hydrantowe o głębokości 25 cm, a także większe: do 30 cm, a nawet 50 cm głębokości. Głębokość jest kluczowym wymiarem, szczególnie w przypadku szafek wnękowych, które muszą zmieścić się w konstrukcji ściany, oraz wnękowych, aby nie wystawały znacząco. Wybór głębokości zależy od średnicy węża i mechanizmu jego zwijania, a także od tego, czy szafka ma pomieścić dodatkową gaśnicę.
Szerokość i wysokość
Zarówno szerokość, jak i wysokość szafek PPOŻ. są zróżnicowane i zależą od konkretnego modelu oraz typu hydrantu. Producenci szczegółowo opisują te wymiary w specyfikacji poszczególnych produktów. Z uwagi na dużą różnorodność, zaleca się zapoznanie się z kartami technicznymi, aby dobrać odpowiednie rozmiary do indywidualnych potrzeb przestrzeni i wymagań projektowych.
Wymogi i przepisy dotyczące hydrantów wewnętrznych
Wybór odpowiedniego typu hydrantu oraz jego szafki zależy od przeznaczenia budynku, jego wysokości oraz wymagań określonych w ekspertyzie lub projekcie ochrony przeciwpożarowej. Wszystkie certyfikowane i atestowane szafki hydrantowe spełniają rygorystyczne normy BHP i PPOŻ., posiadają wymagane certyfikaty i dopuszczenia do stosowania w ochronie przeciwpożarowej.
Rozporządzenia i kategorie budynków
Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r., hydranty wewnętrzne są wymagane w określonych kategoriach budynków i strefach pożarowych, w tym:
- ZL I: Budynki oraz części budynków, stanowiące odrębne strefy pożarowe, zawierające pomieszczenia przeznaczone do jednoczesnego przebywania ponad 50 osób niebędących ich stałymi użytkownikami, a nieprzeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się.
- ZL II: Budynki oraz części budynków, stanowiące odrębne strefy pożarowe, przeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się.
Przy wyborze hydrantów DN52 należy brać pod uwagę współczynnik gęstości obciążenia ogniowego budynku oraz klasyfikacje obiektów, takie jak: budynek niski, średniowysoki, wysoki lub wysokościowy, a także kategorie zagrożenia ludzi (ZL1, ZLII, ZLIII, ZLIV, ZLV).
Ciśnienie i rozmieszczenie
Ciśnienie na zaworze odcinającym hydrantu wewnętrznego oraz na zaworze 52 powinno zapewniać minimalną wydajność i nie powinno być mniejsze niż 0,2 MPa. Hydranty wewnętrzne powinny być umiejscowione w taki sposób, by zasięgiem obejmowały całą powierzchnię budynku. Podczas akcji gaśniczej nie powinno być problemu z doprowadzeniem węża w miejsce pożaru i dosięgnięcie ognia strumieniem wody.
Oznakowanie przeciwpożarowe
Oznakowanie ppoż powinno spełniać wymagania normy PN-EN ISO 7010:2012. Warto jednak wiedzieć, że chociaż poprzednia norma - PN-92-N-01256-01 - została wycofana przez Komitet Techniczny PKN, nie ma obowiązku wymieniania znaków na nowe. Tabliczki według „starej normy” nie tracą ważności, nadal można je stosować i są dostępne. W miejscach, gdzie zamontowanie zwykłego znaku jest utrudnione lub tabliczka przytwierdzona do ściany byłaby słabo widoczna, warto stosować oznakowanie przestrzenne 3D.
Pomiar wydajności hydrantów zewnętrznych - GASMAR Bielsko-Biała
Warto zaznaczyć, że wybór odpowiedniego typu hydrantu wewnętrznego oraz jego szafki powinien uwzględniać specyfikę danego obszaru oraz szczegółowe wymagania dotyczące bezpieczeństwa przeciwpożarowego, zawarte w projekcie lub ekspertyzie.
