Szafka hydrantowa to obowiązkowe wyposażenie przeciwpożarowe każdego budynku, w którym przechowuje się między innymi węże pożarowe czy prądownice. Jest to kluczowy element systemu przeciwpożarowego, który umożliwia skuteczne i szybkie rozpoczęcie procesu gaszenia pożaru. Najczęściej spotykaną formą jest tak zwany hydrant wewnętrzny, bezpośrednio podłączony do wewnętrznego ujęcia wody. W razie zaistnienia zagrożenia wystarczy rozwinąć wąż gaśniczy znajdujący się w środku.
Odpowiednie rozmieszczenie hydrantów wewnętrznych jest kluczowym aspektem, by móc zapewnić pełną oraz skuteczną ochronę przeciwpożarową dla nieruchomości. Szafka hydrantowa wewnętrzna to pierwsza linia obrony przed ogniem. Jej dostępność i gotowość do użycia mogą zadecydować o skali pożaru i bezpieczeństwie ludzi w obiekcie.
Budowa i Materiały Szafek Hydrantowych
Szafki hydrantowe są zazwyczaj zamykane i wykonane z wytrzymałych i odpornych materiałów. Ich funkcjonalność oraz ergonomia są projektowane zgodnie z obowiązującymi normami i przepisami. Szafki wykonuje się z reguły z wytrzymałego metalu, projektowanego z myślą o odporności na ogień i zużycie mechaniczne. Większość modeli standardowych powstaje z blachy stalowej zimnowalcowanej o jakości konstrukcyjnej (np. stal S235JR), obrabianej przez gięcie i spawanie w osłonie gazowej.
Grubość blachy zależy od przeznaczenia: dla typowych szafek wewnętrznych wynosi zwykle 0,7-1 mm, co zapewnia odpowiednią sztywność do użytku codziennego. W wersjach specjalnych lub „heavy‑duty” (np. montowanych na zewnątrz albo w strefach przemysłowych) stosuje się często grubsze blachy 1,2-1,5 mm, ewentualnie stal ocynkowaną, aby zwiększyć trwałość oraz odporność na uderzenia i korozję.

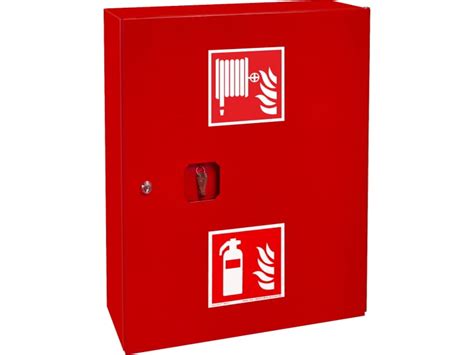

Wykończenie i Oznakowanie
Oprócz materiału bazowego kluczowe znaczenie ma wykończenie. Zdecydowana większość szafek jest malowana proszkowo metodą elektrostatyczną, a następnie utwardzana termicznie w piecu, co daje równomierną, dobrze przylegającą i odporną na zarysowania oraz korozję powłokę. Przed lakierowaniem metal zwykle poddaje się fosforanowaniu lub pokryciu podkładem antykorozyjnym, aby zapobiec powstawaniu rdzy pod powłoką.
Tradycyjny kolor to intensywna czerwień (np. RAL 3000 - czerwony strażacki) zapewniająca wysoką widoczność. Ze względów estetycznych niektóre szafki wewnętrzne spotyka się także w bieli, szarości lub innych neutralnych barwach - pod warunkiem właściwego oznakowania napisem „HYDRANT” lub odpowiednią piktogramą. Krawędzie obudowy są zazwyczaj zawijane do wewnątrz, by wyeliminować ostre brzegi i podnieść sztywność konstrukcji.
Elementy Ruchome i Konstrukcyjne
Elementy ruchome, takie jak zawiasy drzwi, najlepiej wykonywać z materiałów nierdzewnych (zawiasy ze stali nierdzewnej lub aluminium), aby nie uległy z czasem korozji. Często stosuje się zawias ciągły typu „piano” na całej wysokości drzwi, co dodatkowo usztywnia skrzydło i zapewnia równomierne otwieranie, ograniczając ryzyko odkształceń nawet przy działaniu dużych sił.
Rodzaje Szafek Hydrantowych
Na rynku dostępne są różnego rodzaju szafki i skrzynki hydrantowe, co wynika z odmiennych potrzeb klientów i warunków montażu. Najczęściej spotykanym modelem jest szafka z zamykanymi drzwiczkami. Istnieją również hydranty wewnętrzne bez szafki, a także szafki przeciwpożarowe przeznaczone na samą gaśnicę.
Warto również wspomnieć, że hydrant wewnętrzny niekoniecznie musi być schowany w szafce przeciwpożarowej. Przykładem może być hydrant wewnętrzny DN25 bezszafkowy, który jest tańszym, ale równie skutecznym rozwiązaniem. Wybór odpowiedniego hydrantu wewnętrznego polega głównie na doborze odpowiedniego rozmiaru, a także typu mocowania.
Odporność na Korozję i Antywandalizm
W środowiskach o wysokiej wilgotności, w atmosferze zasolonej (strefy nadmorskie) lub przy ekspozycji na chemikalia, dobór materiałów i wykończeń wymaga szczególnej uwagi. Zwykła stal, nawet lakierowana, może z czasem korodować, dlatego do szafek hydrantowych na zewnątrz stosuje się stal ocynkowaną ogniowo lub stal nierdzewną (AISI 304, a w środowisku morskim nawet AISI 316).
Szafki w całości wykonane ze stali nierdzewnej zapewniają znakomitą odporność na korozję, co czyni je idealnymi do montażu na zewnątrz i w agresywnych warunkach przemysłowych. Alternatywnie, szafki ze stali węglowej można najpierw ocynkować, a następnie polakierować. Dla zastosowań specjalnych lub przy ograniczonym budżecie dostępne są też szafki z kompozytów (poliester wzmacniany włóknem szklanym) lub z tworzyw ABS/PE o wysokiej wytrzymałości, które całkowicie eliminują problem korozji, choć mogą być bardziej wrażliwe na udary mechaniczne lub długotrwałe promieniowanie UV. Osprzęt (śruby, zawiasy, zamki) powinien być również z materiałów odpornych - np. ze stali nierdzewnej lub mosiądzu niklowanego.
Zabezpieczenia Antywandalowe
W przestrzeniach publicznych lub w strefach narażonych na wandalizm szafki hydrantowe powinny mieć dodatkowe zabezpieczenia. Najczęściej stosuje się zamki na klucz, ale dla wyższego poziomu bezpieczeństwa używa się wkładek na klucze specjalne (np. trójkątne lub kwadratowe), używane standardowo przez służby. Niektóre modele pozwalają dodatkowo zaplombować drzwi jednorazową plombą.
Szyba w drzwiach bywa celem wandali. W ramach zabezpieczeń stosuje się szkło hartowane (które po stłuczeniu rozpada się na drobne, nieostre fragmenty) albo przezroczysty poliwęglan zamiast szkła - tworzywo bardzo odporne na uderzenia. Spotyka się także szafki hydrantowe bez szyby lub z szybą z poliwęglanu mocowaną obejmami metalowymi, odporne na silne wstrząsy. Gdy szyby nie ma, drzwi są wyraźnie oznakowane z zewnątrz i otwierane kluczem.
Monitorowanie Otworzenia
Alarmowanie przy otwarciu to coraz częściej spotykane rozwiązanie w obiektach monitorowanych. Montaż kontaktronu magnetycznego lub mikrowyłącznika nadzorującego na drzwiach pozwala wykryć każde nieautoryzowane otwarcie i wyzwolić alarm lokalny lub przesłać sygnał do centrali systemu bezpieczeństwa/pożarowego. Tego typu czujniki to proste, odporne urządzenia - zazwyczaj w metalowej, niklowanej obudowie stalowej - i można je dołożyć do dowolnej istniejącej szafki hydrantowej. Rozwiązanie to nie tylko zniechęca do wandalizmu, ale także zapewnia wczesną detekcję użycia w sytuacji realnego pożaru.
Samouczek dotyczący czujnika drzwi
Normy i Przepisy Dotyczące Hydrantów Wewnętrznych
Przy projektowaniu i wyposażaniu wewnętrznych systemów hydrantowych kluczowe jest zrozumienie obowiązujących norm europejskich oraz przepisów krajowych, ponieważ determinują one dobór urządzeń oraz wymagane parametry. W Polsce zasady dotyczące działania i rozmieszczenia szafek hydrantowych wewnętrznych są bardzo dokładnie określone przez prawo i normy techniczne.
Normy Europejskie: EN 671-1, EN 671-2 i EN 694
- EN 671-1: Zwijadła z wężem półsztywnym. Norma EN 671-1:2012 obejmuje stałe instalacje gaśnicze wyposażone w zwijadło (bęben) i na stałe podłączony do sieci wodnej wąż półsztywny. Maksymalna długość węża to 30 m, a typowe średnice wewnętrzne węża półsztywnego to DN 19 lub DN 25. Węże muszą spełniać wymagania EN 694.
- EN 671-2: Systemy z wężem płasko składanym (lay‑flat). Norma EN 671-2:2012 dotyczy hydrantów wyposażonych w wąż płasko składany, zwykle składowany złożony w szafce lub na specjalnym wsporniku. Węże płaskie mają większe średnice (typowo DN 42 lub DN 52), co pozwala uzyskać większy wydatek wody. Typowa długość węża to 15-20 m. Węże te muszą spełniać normę EN 14540. Systemy zgodne z EN 671-2 obejmują oprócz samego węża także zawór hydrantowy (zwykle DN 50), złącza, wspornik i prądownicę.
- EN 694: Węże półsztywne do stałych instalacji. Norma EN 694:2014 określa wymagania dla węży półsztywnych stosowanych w hydrantach wewnętrznych (EN 671-1). Zapewnia m.in., że wąż nie pęka, nie degraduje się i wytrzymuje nominalne ciśnienie robocze z odpowiednim zapasem do ciśnienia rozrywającego.
Zarówno EN 671-1, jak i EN 671-2 wymagają, by każdy komponent systemu hydrantowego był certyfikowany wg właściwych norm, a kompletne zestawy były oznakowane CE, potwierdzając zgodność z przepisami dot. wyrobów budowlanych (CPR).
Krajowe Przepisy Prawne
Główny dokument, który mówi o wymaganiach dla hydrantów wewnętrznych w Polsce, to Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. (Dz.U. 2010 nr 109, poz. 719). Innym ważnym dokumentem jest Ustawa z dnia 21 sierpnia 1991 r. o ochronie przeciwpożarowej, która określa ogólne zasady ochrony przeciwpożarowej i podstawowe wymagania dla wszystkich systemów bezpieczeństwa.
Wymagania dotyczące Wyposażenia Obiektu w Hydranty Wewnętrzne
Przepisy bardzo precyzyjnie określają, gdzie dokładnie należy umieścić szafki hydrantowe wewnętrzne. Hydranty wewnętrzne oraz zawory DN52 muszą znajdować się na każdej kondygnacji. W budynkach wysokich i wysokościowych należy stosować po dwa zawory DN52 na każdym pionie na kondygnacji podziemnej i na kondygnacji położonej na wysokości powyżej 25 m oraz po jednym zaworze DN52 na każdym pionie na pozostałych kondygnacjach.
Obiekty wymagające wyposażenia w hydranty wewnętrzne to między innymi budynki:
- o powierzchni przekraczającej 1 000 m2 w budynku niskim;
- wielokondygnacyjne;
- przy wejściu do pomieszczeń magazynowych lub technicznych o powierzchni przekraczającej 200 m2 i gęstości obciążenia ogniowego przekraczającej 500 MJ/m2, usytuowanych w strefie pożarowej zakwalifikowanej do kategorii zagrożenia ludzi ZL I, ZL II, ZL III lub ZL V, znajdującej się w budynku niskim albo średniowysokim.
W strefach pożarowych oraz przy wejściu do pomieszczeń magazynowych lub technicznych dopuszcza się stosowanie hydrantów DN33, jeżeli gęstość obciążenia ogniowego w tych strefach i pomieszczeniach nie przekracza 1 000 MJ/m2. Wymagania dotyczące hydrantów wielokondygnacyjnych nie dotyczą wolno stojących garaży na terenach zamkniętych podległych Ministrowi Obrony Narodowej.
W przypadku pomieszczeń i stref pożarowych produkcyjnych i magazynowych, do zabezpieczenia miejsc, z których odległość do najbliższego wyjścia ewakuacyjnego lub innego wyjścia na przestrzeń otwartą przekracza 30 m, dopuszcza się wyposażenie hydrantu DN52 w dodatkowy wąż.
Lokalizacja i Dostępność
Najczęściej hydranty znajdziesz przy wejściach do budynków i klatkach schodowych, a w wysokich budynkach często w przedsionkach przeciwpożarowych. Inne dobre miejsca to korytarze, hole, wejścia na poddasza, a także przy wyjściach ewakuacyjnych i drogach komunikacyjnych wewnątrz budynku. Hydranty wewnętrzne muszą być dostępne z każdej części budynku - to znaczy, że nic nie może blokować do nich dostępu. Szafka hydrantowa musi umożliwiać łatwy i szybki dostęp do sprzętu gaśniczego, a jej umiejscowienie musi być zawsze widoczne i wyraźnie oznakowane, zgodnie z obowiązującymi normami.
Wyposażenie Szafki Hydrantowej Wewnętrznej

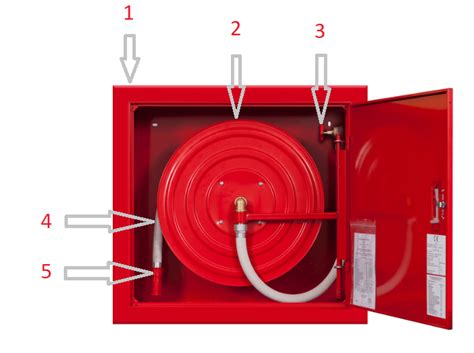

W każdej typowej szafce hydrantowej wewnętrznej znajdziesz wszystko, co niezbędne do ugaszenia pożaru w jego początkowej fazie. Zobaczysz tam przede wszystkim wąż hydrantowy na specjalnym zwijadle, gotowy do natychmiastowego rozwinięcia. Inne elementy to zawór hydrantowy i prądownica. Niektóre szafki mają nawet dodatkowe wyposażenie, jak na przykład regulator ciśnienia, który dba o to, żeby strumień wody miał optymalne parametry.
Rozwiązania Montażowe
Warunki na budowie lub w obiekcie determinują sposób instalacji szafek hydrantowych. Właściwy dobór metody montażu zapewnia zarówno dostępność sprzętu, jak i ochronę przed czynnikami środowiskowymi czy przypadkowymi uderzeniami.
Montaż Podtynkowy
W ścianach masywnych (beton, cegła) szafki hydrantowe można osadzić we wnękach ścian nośnych, uzyskując estetyczny wygląd i brak utrudnień w przejściach. W fazie budowy przewiduje się wnęki o odpowiednich wymiarach, aby szafkę można było zamurować lub solidnie zakotwić. Montaż podtynkowy chroni obudowę (widoczny pozostaje front drzwi) i eliminuje ryzyko jej uszkodzenia w wąskich korytarzach. W ścianach żelbetowych stosuje się ramy montażowe i kotwy metalowe do pewnego zamocowania; wiele szafek ma fabryczne otwory i uchwyty do mocowania na kołki. Należy zadbać o licowanie z płaszczyzną ściany - krawędź ramy powinna równać się z tynkiem lub okładziną.
Montaż w Ścianach Lekkich
W nowoczesnych budynkach wiele przegród to ściany lekkie (g-k, beton komórkowy, panele warstwowe), gdzie mocowanie ciężkiej szafki (z wężem napełnionym wodą i ewentualnie gaśnicą) wymaga wzmocnień. Przy zabudowie w ściance g-k zaleca się zaprojektować w jej szkielecie wzmocnioną ramę stalową lub drewnianą, zapewniającą stabilne podparcie.
Przeglądy i Konserwacja Szafek Hydrantowych
Jako właściciel lub zarządca budynku, masz obowiązek zapewnić, że szafka hydrantowa wewnętrzna i cała instalacja przeciwpożarowa działają bez zarzutu i są gotowe do użycia w każdej chwili. Regularne przeglądy i konserwacja to podstawa, żeby sprzęt działał, gdy będzie potrzebny.
Częstotliwość i Zakres Przeglądów
Przeglądy techniczne i czynności konserwacyjne powinny być przeprowadzane w okresach ustalonych przez producenta, nie rzadziej jednak niż raz w roku. Norma EN 671-3:2009 podaje wytyczne dotyczące przeglądów okresowych, prób i wymagań serwisowych, by utrzymać hydranty w optymalnej sprawności. Podczas kontroli sprawdzana jest szczelność całej instalacji, drożność węży hydrantowych, stan zaworów i ogólny stan szafek. Przeglądy powinny wykonywać wyłącznie osoby z odpowiednim przeszkoleniem, kwalifikacjami i doświadczeniem.
Samouczek dotyczący czujnika drzwi
Dokumentacja i Szkolenie Personelu
Utrzymywanie kompletnej dokumentacji dotyczącej szafki hydrantowej wewnętrznej jest absolutnie niezbędne. Taka dokumentacja to dowód, że instalacja jest odpowiednio utrzymana, co jest niezmiernie ważne podczas kontroli Państwowej Straży Pożarnej. Jest ona również wpisywana do książki obiektu budowlanego, stając się ważnym elementem jego historii i stanu technicznego.
Bardzo ważne jest również regularne szkolenie personelu z prawidłowej obsługi hydrantu wewnętrznego. W razie potrzeby muszą oni przecież wiedzieć, jak szybko i skutecznie działać.
Konsekwencje Zaniedbań
Zaniedbanie obowiązków związanych z wewnętrznymi szafkami hydrantowymi to prosta droga do poważnych problemów - zarówno tych związanych z prawem, jak i tych czysto praktycznych. Jeśli nie wykonuje się regularnych i właściwych przeglądów oraz konserwacji szafek hydrantowych wewnętrznych i ich wyposażenia, można spodziewać się sporych kar finansowych od organów kontrolnych, takich jak Państwowa Straż Pożarna.
Co gorsza, w przypadku pożaru, ubezpieczyciel może po prostu odmówić wypłaty odszkodowania. Dzieje się tak, jeśli w trakcie dochodzenia wyjdzie na jaw, że hydranty były niesprawne lub nikt ich regularnie nie konserwował. Niesprawne lub niekompletnie wyposażone szafki hydrantowe wewnętrzne oznaczają brak możliwości skutecznego gaszenia pożaru, co drastycznie zwiększa zagrożenie dla życia i zdrowia ludzi w budynku.
Brak czytelnego oznakowania, trudny dostęp, a także uszkodzenia takich elementów jak zamek czy drzwiczki szafki - wszystko to może utrudnić albo całkowicie uniemożliwić szybkie użycie hydrantu w sytuacji awaryjnej.
