Sprawdzenie skuteczności ochrony przeciwporażeniowej i wyłącznika przeciwpożarowego

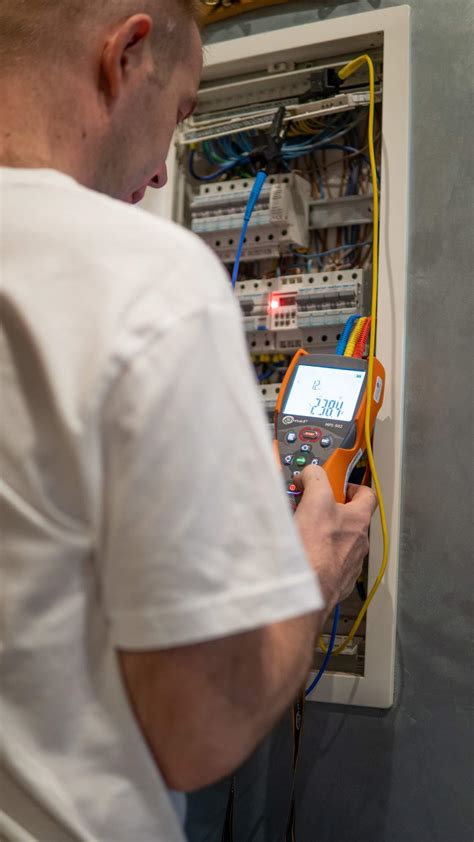

Wykonując pomiary elektryczne, uzyskujemy ważne informacje o stanie technicznym zamontowanych i przekazywanych do eksploatacji urządzeń. Ich dobry stan techniczny jest gwarancją długoterminowej, bezawaryjnej i bezpiecznej pracy. Wszystkie pomiary w okresie eksploatacji służą do oceny aktualnego stanu technicznego urządzeń pod względem niezawodności i bezpieczeństwa. Zgromadzone wyniki pomiarów są podstawą decyzji o dalszej ich eksploatacji lub dokonaniu odpowiednich napraw, wymian czy remontów generalnych. Zastosowanie wymaganych środków sprzętowych dla ochrony przeciwporażeniowej nie jest wystarczające, jeżeli nie będą one działały prawidłowo. Dlatego też okresowe pomiary mają potwierdzić prawidłowość działania zastosowanych środków ochrony.

Przeciwpożarowy Wyłącznik Prądu (PWP)

Cel i rola PWP

Przepisy dotyczące ochrony przeciwpożarowej uwzględniają konieczność zamontowania przeciwpożarowego wyłącznika prądu (PWP). Urządzenie to jest zaliczane do systemów przeciwpożarowych, które mają zapobiegać powstawaniu pożaru, wykrywać i zwalczać go, bądź ograniczać jego skutki. Prawidłowo funkcjonujący PWP zwiększa bezpieczeństwo zarówno ewakuujących się osób, jak i strażaków. Może zapobiec ryzyku rozprzestrzeniania się ognia, a także przyczynia się do skuteczniejszej walki z pożarem. W następstwie wyłączenia PWP nie powinno załączać się drugie źródło energii elektrycznej, z wyjątkiem przypadków określonych w przepisach.

Wymogi prawne i zasady instalacji PWP

Zgodnie z paragrafem 183 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, w obiektach o powierzchni przekraczającej 1000 m³ lub w budynkach, w których znajdują się strefy zagrożone wybuchem, konieczne jest zainstalowanie przeciwpożarowego wyłącznika prądu. Przepisy precyzują również miejsce jego montażu: należy ulokować go w pobliżu głównego wejścia do budynku bądź złącza. Dodatkowo, Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 2 grudnia 2015 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej nakłada obowiązek sprawdzenia każdego projektu obiektu budowlanego pod kątem spójności z wymaganiami dotyczącymi ochrony przeciwpożarowej. Te kwestie są również regulowane przez Ustawę o ochronie przeciwpożarowej oraz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r., które jest jej aktem wykonawczym.

Częstotliwość i zakres przeglądów PWP

Aby urządzenie było niezawodne w najbardziej potrzebnym momencie, należy przeprowadzać regularne przeglądy PWP. Ważne jest sprawdzanie stanu technicznego urządzeń, które mogą w skuteczny sposób chronić zdrowie lub życie ludzkie. Obecne przepisy nie określają szczegółowo formy kontroli wyłącznika przeciwpożarowego. Jednakże zakres przeglądu powinien obejmować najważniejsze czynniki, które pozwolą upewnić się, czy urządzenie funkcjonuje prawidłowo i nie zawiedzie w nieprzewidzianych sytuacjach. PWP, jako urządzenie przeciwpożarowe, podlega obowiązkowi przeprowadzenia przeglądu technicznego i czynności konserwacyjnych w terminie ustalonym przez producenta. Warunkiem jest, aby przegląd nie odbywał się rzadziej niż raz w roku.

Najczęstsze problemy i alternatywy

Nawet najlepszy przeciwpożarowy wyłącznik prądu może czasem ulec awarii. Do najczęstszych problemów zalicza się: uszkodzenia mechaniczne, nieprawidłowe działanie oraz brak regularnych przeglądów. Częstym problemem jest również śniedzenie styków, zwłaszcza gdy urządzenia są umieszczone w miejscach o podwyższonym poziomie wilgoci, co może spowodować nieprawidłowe działanie wybranych układów. Przyczyną niefunkcjonowania PWP może być także niewłaściwe podłączenie. Jako alternatywy dla wyłączników PWP można wymienić systemy automatycznego gaszenia, takie jak sprinklery czy systemy gazowe.

Protokół badania PWP: Klucz do dokumentacji i zgodności

Rola i zawartość protokołu

Protokół badania wyłącznika ppoż to kluczowy dokument, który potwierdza przeprowadzenie testów oraz inspekcji urządzeń zabezpieczających przed pożarem. Jego podstawowym celem jest zapewnienie, że wyłącznik PWP działa prawidłowo i jest w stanie skutecznie zareagować w przypadku zagrożenia. Protokół ten stanowi również dowód na zgodność z obowiązującymi przepisami prawa oraz normami technicznymi, a jego posiadanie zwiększa bezpieczeństwo w obiekcie. W Polsce przepisy dotyczące badania wyłączników ppoż są ściśle regulowane przez różne akty prawne, w tym Ustawę o ochronie przeciwpożarowej oraz odpowiednie rozporządzenia. Zgodnie z normami, badania powinny być wykonywane regularnie, a ich wyniki muszą być dokumentowane w formie protokołu.

W praktyce, protokół badania wyłącznika ppoż powinien zawierać szereg istotnych informacji. Kluczowymi elementami są:

• Data przeprowadzenia badania: Niezbędna do określenia aktualności dokumentacji.
• Dane identyfikacyjne obiektu: Gdzie przeprowadzono badanie, co ma kluczowe znaczenie w kontekście odpowiedzialności prawnej.
• Dokładny opis wyłącznika PWP: Rodzaj, lokalizacja oraz stan techniczny urządzenia.
• Wskazanie norm i przepisów prawnych: Stosowanych przy montażu i badaniu wyłącznika.
• Opis przeprowadzonych testów: Szczegółowa metodyka badań oraz uzyskane wyniki.
• Ewentualne zalecenia: Dotyczące dalszych działań, napraw czy konserwacji.
• Informacje o osobach odpowiedzialnych: Za przeprowadzenie badania oraz ich podpisy, co potwierdza rzetelność dokumentu.

Dobrą praktyką jest również dołączenie zdjęć lub schematów, które wizualizują lokalizację wyłącznika oraz jego stan techniczny.

Procedura przeprowadzania badania

Przeprowadzenie badania wyłącznika ppoż to kluczowy krok w zapewnieniu bezpieczeństwa przeciwpożarowego w obiektach. Pierwszym krokiem jest przygotowanie do badania, co obejmuje zebranie niezbędnych narzędzi, takich jak testery prądu, mierniki napięcia oraz dokumentacja techniczna wyłącznika. Następnie, podczas samego badania, należy zwrócić szczególną uwagę na stan fizyczny wyłącznika. Warto także przeprowadzić testy funkcjonalne, które polegają na symulacji działania wyłącznika w warunkach zbliżonych do rzeczywistych. Dokumentacja wyników badania jest niezwykle istotna. Warto również dodać datę badania oraz dane osoby, która je przeprowadziła, co zwiększa wiarygodność dokumentacji. Regularne badania wyłączników PWP są nie tylko wymogiem prawnym, ale również kluczowym elementem strategii zarządzania ryzykiem pożarowym.

Unikanie błędów i korzystanie ze wzorów

Podczas sporządzania protokołu badania PWP wiele osób popełnia błędy, które mogą prowadzić do poważnych konsekwencji w kontekście bezpieczeństwa przeciwpożarowego. Protokół powinien być szczegółowy i zawierać wszystkie istotne informacje, takie jak data badania, nazwisko osoby przeprowadzającej testy oraz wyniki poszczególnych prób. Kolejnym istotnym błędem jest pomijanie wymaganych elementów protokołu. Ignorowanie tych wymogów może prowadzić do poważnych luk w dokumentacji, co w konsekwencji może wpłynąć na ocenę bezpieczeństwa obiektu. Często osoby odpowiedzialne za badania nie stosują się do ustalonych procedur lub używają nieodpowiednich narzędzi. W przeciwnym razie wyniki mogą być nieprawidłowe, co w skrajnych przypadkach może prowadzić do niewłaściwego działania systemu w sytuacji zagrożenia pożarowego. Należy również unikać tworzenia dokumentów z opóźnieniem, co może skutkować brakiem aktualnych informacji w systemie zarządzania bezpieczeństwem. Unikanie tych błędów jest niezbędne dla zapewnienia bezpieczeństwa.

Protokół badania PWP jest niezwykle ważnym dokumentem w kontekście zapewnienia bezpieczeństwa przeciwpożarowego. Warto zatem zapoznać się z przykładami oraz wzorami, które mogą posłużyć jako odniesienie dla osób odpowiedzialnych za przeprowadzanie takich badań. W praktyce, warto korzystać z gotowych szablonów, które można znaleźć w internecie, dostosowując je do specyfiki danego obiektu. Takie wzory powinny również zawierać informacje dotyczące zastosowanych norm i przepisów prawnych, które regulują przeprowadzanie badań. Podsumowując, protokół badania PWP powinien być nie tylko kompletny, ale także przejrzysty i zrozumiały dla osób, które będą go analizować.

Szczegółowe pomiary elektryczne w ochronie przeciwporażeniowej

Dostarczanie i odbiór energii elektrycznej za pośrednictwem wspólnej sieci elektroenergetycznej następuje na podstawie umowy pomiędzy dostawcą a odbiorcą (użytkownikiem). W niej powinny zostać określone wymagane wskaźniki jakości oraz niezawodności dostarczania energii elektrycznej, a także odpowiedzialność za jej niedotrzymanie. Wykonując wielokryterialne pomiary i wyznaczanie normatywnych wskaźników jakości energii elektrycznej, wymagane przyjętymi standardami, potwierdza się zgodność instalacji z obowiązującymi przepisami. Poniżej przedstawiono przykładowy opis sposobu wykonywania pomiarów, który należy dostosować do konkretnego urządzenia, w zależności od zastosowanych zabezpieczeń.

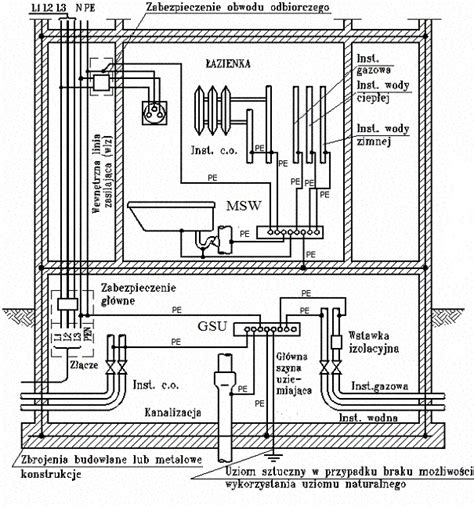

Pomiary ciągłości przewodów ochronnych

Obejmują one ciągłość przewodów ochronnych, włącznie z przewodami w połączeniach wyrównawczych głównych i dodatkowych, a także - w przypadku pierścieniowych obwodów odbiorczych - przewodów czynnych.

• Podstawa normy: PN-EN 61557-4:2007.
• Napięcie pomiarowe: Obwodu otwartego powinno wynosić od 4 do 24 V (AC lub DC).
• Prąd pomiarowy: Ciągłość powinna być wykonana prądem większym lub równym 200 mA.
• Dokładność pomiaru: Wymagana dokładność pomiaru ma być lepsza od 30 %.

Ciągłość przewodu uznaje się za spełnioną, jeżeli rezystancja połączenia nie przekracza wartości określonej przez producenta (najczęściej spotykana wartość to 1 Ω).

Pomiary rezystancji izolacji przewodów elektrycznych

Mierzy się ją między przewodami czynnymi oraz między przewodami czynnymi a przewodem ochronnym przyłączonym do układu uziemiającego.

• Podstawa normy: PN-HD 60364-6:2016-07.
• Zadowalająca wartość rezystancji: Rezystancja izolacji, mierzona przy napięciu pomiarowym o wartościach podanych w tabeli, jest zadowalająca, jeżeli jej wartość jest nie mniejsza niż odpowiednia wartość podana niżej w tabeli (brak tabeli w tekście źródłowym).

Jeżeli istnieje prawdopodobieństwo, że ograniczniki przepięć (SPD) lub inne urządzenia mogą mieć wpływ na wynik pomiaru lub mogą się uszkodzić, takie urządzenia należy odłączyć przed wykonaniem pomiaru (należy wskazać w instrukcji, które to urządzenia, jeżeli dotyczy). Jeżeli odłączenie takich urządzeń jest niemożliwe (np. ograniczników przepięć wbudowanych w stałe gniazda wtyczkowe), wówczas dla tego obwodu należy obniżyć napięcie probiercze do 250 V DC, ale rezystancja izolacji powinna mieć wartość co najmniej 1 MΩ (jeżeli dotyczy).

W układach TN-C pomiar należy wykonać między przewodami czynnymi a przewodem PEN (jeżeli dotyczy). Dodatkowo, pomiar rezystancji izolacji złącz prądu stałego (DC) należy wykonywać według wytycznych producenta, z weryfikacją poprawności działania układu monitorującego stan izolacji zgodnie ze schematem.

Pomiary rezystancji uziemień roboczych

Pomiary te są wykonywane, o ile są stosowane. W przypadku ich obecności, należy dodać szczegółową instrukcję wykonania pomiarów (o ile dotyczy).

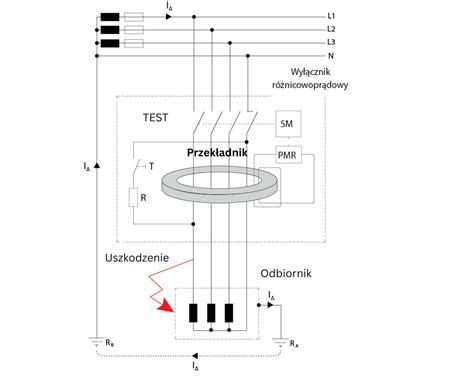

Sprawdzenie działania urządzeń ochronnych różnicowoprądowych (RCD)

Skuteczność samoczynnego wyłączenia zasilania za pomocą urządzeń RCD należy sprawdzić z użyciem odpowiedniego wyposażenia probierczego, potwierdzając spełnienie stosownych wymagań i uwzględniając charakterystykę działania urządzenia. Skuteczność środka ochrony można uznać za spełnioną, jeżeli wyłączenie nastąpi przy określonej wartości prądu zwarciowego i w określonym czasie.

• Podstawa norm: PN-EN 61008-1:2013-05, PN-EN 62423:2013-06.
• Wyłączniki różnicowoprądowe typu AC i A: Znormalizowane wartości czasu wyłączania dla prądów różnicowych.
• Wyłączniki RCD typu B: Znormalizowane wartości czasu wyłączania dla prądów różnicowych powstałych w obwodach prostownikowych i dla prądu różnicowego stałego wygładzonego.

UWAGA: Producenci stacji ładowania coraz częściej instalują tzw. monitory upływu prądu stałego (RCM - residual current monitoring), które są w stanie wykrywać upływność prądów AC i DC, przed zadziałaniem wyłącznika RCD, tym samym uniemożliwiając wykonanie pomiarów samego wyłącznika różnicowo-prądowego. W takim przypadku, opis sposobu wykonywania pomiarów wyłącznika RCD powinien uwzględniać możliwość zadziałania monitora RCM wraz z instrukcją jego tymczasowego wyłączenia, celem umożliwienia wykonania pomiarów wyłącznika RCD.

Kompleksowe podejście do bezpieczeństwa

W codziennej pracy nad bezpieczeństwem obiektów kluczowe są precyzja, rzetelność oraz opieranie się na doświadczeniu i przepisach prawnych. Zespół specjalistów, bazując na aktualnych standardach, zapewnia, że wieloczęściowe zabezpieczenia przeciwpożarowe obiektów zwiększają ich ochronę, przyczyniając się także do zwiększenia bezpieczeństwa osób przebywających w danym budynku. Ważne jest świadczenie kompleksowych usług w zakresie ochrony przeciwpożarowej: od specjalistycznych przeglądów, po konserwację i naprawę danych systemów oraz profesjonalne doradztwo na każdym etapie wdrażania zabezpieczeń przeciwpożarowych. Każdy obiekt budowlany wymaga indywidualnie dopasowanych systemów bezpieczeństwa, co podkreśla znaczenie szczegółowej analizy i właściwego doboru rozwiązań.
