Projektowanie urządzeń przeciwpożarowych to kluczowy etap w zapewnieniu bezpieczeństwa pożarowego budynków oraz ochrony zdrowia i życia ich użytkowników. Projekt wykonawczy/techniczny jest pierwszym krokiem do zrealizowania instalacji przeciwpożarowej w budynku. W przypadku tak ważnych dla bezpieczeństwa ludzi i mienia systemów, jakimi są systemy sygnalizacji pożaru, systemy oddymiania czy systemy stałych urządzeń gaśniczych, prace projektowe należy przeprowadzić niezwykle starannie.
Błędy projektowe już na początku mogą przyczynić się do niezrealizowania zadań, jakie mają być spełnione przez system w przyszłości. Brak projektu urządzenia przeciwpożarowego lub dokumentacja wykonana niedbale może nieść za sobą niepotrzebne konsekwencje finansowe oraz może zostać niedopuszczona do użytkowania jako instalacja przeciwpożarowa. Niezwykle ważnymi elementami w projektowaniu są doświadczenie projektantów oraz możliwość ciągłej współpracy z inżynierami różnych branż, gdyż złożoność instalacji nie pozwala na wykonanie projektu przez specjalistę tylko w jednej dziedzinie.
Rola Inżyniera Bezpieczeństwa Pożarowego i Obowiązki Prawne

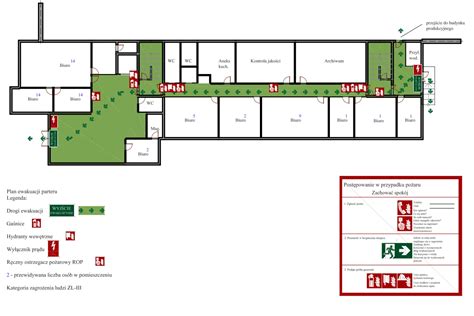

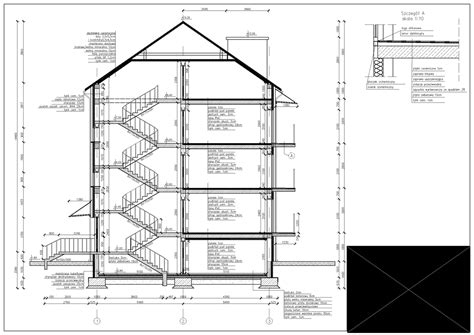

Zgodnie z obowiązującymi przepisami, każdy projekt urządzeń przeciwpożarowych - niezależnie od rodzaju - musi być zaprojektowany na podstawie dokumentacji uzgodnionej z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. Inżynier bezpieczeństwa pożarowego zaplanuje rozmieszczenie znaków zgodnie z obowiązującymi normami oraz zasadami dobrej praktyki. Ustalono znaki ochrony przeciwpożarowej przeznaczone do oznaczania dróg ewakuacyjnych i dróg pożarowych, a także znaki bezpieczeństwa mające na celu zapobieganie wypadkom, ochronę przeciwpożarową, informowanie o zagrożeniu zdrowia i ewakuacji w sytuacji zagrożenia.
Według obowiązujących przepisów, dokumentacja projektowa technicznych systemów zabezpieczeń ppoż. musi zostać uzgodniona z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. Dokumentacja projektowa urządzeń ppoż. jest nieodłącznym elementem projektu budowlanego i niezbędna podczas ubiegania się o pozwolenie na budowę, przebudowę lub zmianę sposobu użytkowania obiektu. Zgodnie z przepisami prawa budowlanego oraz Rozporządzeniem MSWiA, projekt urządzeń przeciwpożarowych jest obowiązkowy w każdym obiekcie, w którym przewiduje się zastosowanie instalacji ochrony ppoż. Musi być on uzgodniony z rzeczoznawcą ds. Projektu ppoż.
Czym jest Schemat Instalacji Przeciwpożarowej?
Schemat instalacji przeciwpożarowej to kluczowy element dokumentacji technicznej budynku, który pokazuje układ i współpracę wszystkich urządzeń odpowiedzialnych za wykrywanie oraz zwalczanie pożaru. To właśnie na jego podstawie projektanci, instalatorzy i służby kontrolne mogą ocenić, czy system ppoż. gwarantuje wymagany poziom bezpieczeństwa.
Schemat instalacji przeciwpożarowej to coś więcej niż zbiór urządzeń typu czujki, syreny czy tryskacze. To kompletna, techniczna dokumentacja, która precyzyjnie odwzorowuje strukturę, działanie i współdziałanie wszystkich elementów ochrony ppoż. Inaczej mówiąc: system przeciwpożarowy to zestaw elementów, natomiast schemat - jego mapa, plan czy instrukcja.
W przypadku obiektów użyteczności publicznej, przemysłowych, magazynowych czy wielorodzinnych, ale też często większych domów prywatnych, posiadanie takiego schematu to nie tylko dobra praktyka, lecz wymóg formalny i prawny. W praktyce dobrze opracowany schemat to fundament bezpieczeństwa - gwarant, że system ppoż. działa tak, jak został zaprojektowany.
Elementy Składowe Dokumentacji Projektowej
Projekt instalacji składa się zawsze z części opisowej oraz części rysunkowej. Schemat instalacji przeciwpożarowej, podobnie jak każdy profesjonalny projekt techniczny, zawiera rozbudowaną część opisową, która stanowi fundament całej dokumentacji.
Część Opisowa
- Podstawa opracowania: Zestaw obowiązujących przepisów, norm i wytycznych producentów urządzeń, na których oparto projekt. Uwzględnia się tu m.in. krajowe regulacje przeciwpożarowe, wymagania techniczne dla urządzeń ppoż. oraz normy określające zasady projektowania systemów takich jak SSP (System Sygnalizacji Pożaru) czy DSO (Dźwiękowy System Ostrzegawczy).
- Przedmiot i zakres opracowania: Precyzyjne określenie, czego dotyczy projekt: które systemy obejmuje, na jakich kondygnacjach, jakie pomieszczenia i instalacje wchodzą w jego zakres.
- Charakterystyka obiektu: W tym jego przeznaczenie, kategoria zagrożenia ludzi (ZL), możliwe obciążenie ogniowe, a także cechy konstrukcyjne, które mają wpływ na dobór zabezpieczeń.
- Poziom zabezpieczenia: Określenie wymaganego poziomu zabezpieczenia przeciwpożarowego, co oznacza dopasowanie instalacji do realnego ryzyka pożarowego budynku.
- Sposób działania systemu: Obejmuje logikę alarmowania i sterowań, tłumacząc, dlaczego zastosowano takie, a nie inne rozwiązania i w jaki sposób mają spełniać wymagania ochrony ppoż.
Dodatkowe Opracowania
Czasami konieczne jest wykonanie dodatkowych opracowań. Na przykład, w przypadku systemu sygnalizacji pożaru należy wykonać tzw. matrycę sterowań opartą o założenia scenariusza pożarowego. Natomiast w mechanicznych systemach oddymiania należy wykonać analizę numeryczną CFD (Computational Fluid Dynamics), a także obliczenia projektowe dotyczące np. stałych urządzeń gaśniczych (SUG) czy oświetlenia awaryjnego i ewakuacyjnego.
Szczegółowy Układ Techniczny Instalacji Ppoż. w Schemacie
Z punktu widzenia projektanta i instalatora schemat instalacji przeciwpożarowej to nie „ładny rysunek”, ale mapa całego systemu bezpieczeństwa. Układ techniczny instalacji ppoż. musi spełniać wymagania odpowiednich norm (np. PN-EN).

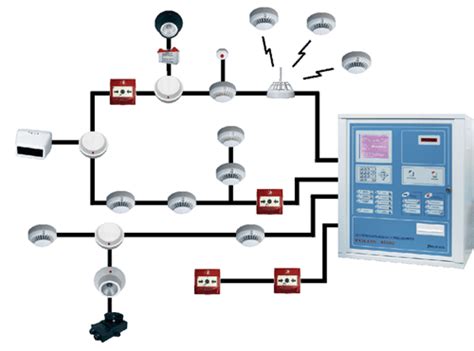

Kluczowe Komponenty Schematu
- Centrala sygnalizacji pożarowej: Serce większości instalacji przeciwpożarowej, sterujące innymi urządzeniami.
- Elementy wykrywania i alarmowania: Rozplanowanie elementów, które wykrywają pożar i informują o nim użytkowników budynku, w tym pętle lub linie dozorowe z przypisaniem numeru strefy dozorowej.
- Oddymianie i kontrola rozprzestrzeniania się dymu: Centrala SSP steruje tymi urządzeniami zgodnie ze scenariuszem pożarowym, otwierając klapy w odpowiedniej strefie, uruchamiając wentylatory czy zamykając wybrane przepustnice, aby nie dopuszczać do rozprzestrzeniania się dymu i gorących gazów do stref bezpośrednio niezagrożonych.
- Stałe urządzenia gaśnicze (SUG): Takie jak instalacje wodne, gazowe czy pompownie ppoż., z podziałem na sekcje (np. strefy zalewowe zraszaczy) oraz sposobem uruchamiania (automatyczny lub ręczny).
- Oświetlenie awaryjne i ewakuacyjne oraz zasilanie ppoż.
Integracja Systemów Przeciwpożarowych z Automatyką Budynkową
Integracja instalacji przeciwpożarowej z pozostałymi systemami bezpieczeństwa i automatyki budynkowej to dziś standard w nowoczesnych obiektach. Dzięki temu system przeciwpożarowy, a więc m.in. sygnalizacja pożarowa, detekcja dymu, system gaśniczy i oddymianie, nie działa w izolacji, ale współdziała z monitoringiem, kontrolą dostępu, systemami zarządzania budynkiem (BMS), oświetleniem awaryjnym czy systemami wentylacji.
Korzyści z Integracji
- Szybsza i skoordynowana reakcja na pożar: W momencie zadziałania systemu detekcji pożarowej, sygnał alarmowy może automatycznie uruchomić inne systemy: oddymianie, oświetlenie ewakuacyjne, odcięcie wentylacji, zamknięcie czy otwarcie drzwi i bram ppoż., a także uruchomić system nagłośnienia czy DSO.
- Centralne zarządzanie i monitoring całego obiektu: Dzięki połączeniu z systemem automatyki budynkowej (BMS), operator lub zarządca obiektu ma widok z jednego panelu na wszystkie kluczowe instalacje - ppoż., wentylację, oświetlenie, kontrolę dostępu czy monitoring CCTV.
- Spójna procedura ewakuacyjna i zabezpieczenia dostępu: W momencie pożaru system kontroli dostępu lub elektrycznie zamykane drzwi/bramy mogą zostać automatycznie odblokowane, aby umożliwić sprawną ewakuację lub dostęp dla służb ratunkowych.
- Redukcja kosztów i uproszczenie obsługi technicznej: Jedna zintegrowana platforma zamiast wielu osobnych systemów oznacza mniej punktów kontrolnych, jedno miejsce obsługi i konserwacji, a często też tańsze utrzymanie.
Wymogi Prawne i Kwalifikacje Projektantów
Projekt instalacji przeciwpożarowej może wykonać wyłącznie osoba posiadająca uprawnienia budowlane w odpowiedniej specjalności oraz doświadczenie w zakresie projektowania systemów ppoż. Po opracowaniu dokumentacji projekt jest przekazywany do uzgodnienia z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. Każdy projekt uwzględnia dobór odpowiednich urządzeń, schemat instalacji, zasilania, zasady działania oraz wymagane parametry techniczne, zgodne z normami PN-EN.
Projekty instalacji przeciwpożarowej często obejmują projekty stałych urządzeń gaśniczych, w tym instalacji wodnych i gazowych, oraz kompletną dokumentację do uzgodnień z rzeczoznawcą. Przygotowanie projektu zawsze powinno być poprzedzone dokładnym audytem technicznym i analizą zagrożeń pożarowych, co pozwala na identyfikację potencjalnych niebezpieczeństw oraz określenie wymaganych środków ochrony biernej i czynnej. Takie opracowania są zgodne z ustawą - Prawo budowlane oraz przepisami dotyczącymi ochrony przeciwpożarowej.
Schemat instalacji przeciwpożarowej to istotny element projektowy, który określa nie tylko rozmieszczenie urządzeń ppoż., ale także sposób ich działania, komunikacji, monitoringu sygnałów alarmowych oraz współpracy z innymi systemami bezpieczeństwa w budynku. Dzięki starannie opracowanemu układowi technicznemu możliwa jest skuteczna, szybka detekcja pożaru, odpowiednio wczesna reakcja oraz sprawna ewakuacja ludzi, co znacząco podnosi poziom bezpieczeństwa całego obiektu.
