Azot jako Środek Gaśniczy i Zasady Jego Bezpiecznego Przechowywania

Azot, znany jako gaz obojętny, odgrywa kluczową rolę w wielu dziedzinach, od przemysłu i medycyny po gastronomę, a także jako skuteczny środek gaśniczy. Jego właściwości - brak barwy, koloru, smaku i zapachu - w połączeniu z niską reaktywnością chemiczną, sprawiają, że jest niezastąpiony w aplikacjach wymagających czystej i bezpiecznej atmosfery. Jednak ze względu na swoje cechy, zwłaszcza w postaci ciekłej, przechowywanie i obchodzenie się z azotem wymaga szczególnych środków ostrożności i ścisłego przestrzegania zasad bezpieczeństwa.

Azot w Systemach Przeciwpożarowych

Azot jest szeroko stosowany w prewencji i tłumieniu pożarów. Poprzez usunięcie tlenu z równania reakcji, pożary nie mogą się rozpocząć ani podtrzymywać, co czyni bezpieczeństwo gazu azotowego kluczowym w zapobieganiu i gaszeniu pożarów. Jest to obojętny, niepalny gaz powszechnie stosowany w celu obniżenia poziomu tlenu i stworzenia bezpieczniejszych warunków. Jednym z najważniejszych zastosowań azotu jest inertyzacja, czyli tworzenie atmosfery ochronnej pozbawionej tlenu.

W szczególności środowisko wzbogacone w tlen może zwiększać zagrożenie pożarowe. Tlen w postaci gazowej może powodować lub nasilać pożary, a butle z gazami pod ciśnieniem mogą wybuchnąć. Dlatego ważne jest przestrzeganie uznanych norm, takich jak ISO 14520 dla gazowych systemów gaśniczych.

Właściwości i Zagrożenia Związane z Azotem

Charakterystyka Azotu

• Ciekły azot jest zaliczany do grupy cieczy kriogenicznych, otrzymuje się go w wyniku skraplania i parowania frakcjonującego powietrza atmosferycznego.
• Jest bezbarwny, bez smaku i zapachu.
• Przy normalnym ciśnieniu atmosferycznym wrze w temperaturze -195,8 stopni Celsjusza, a topnieje przy -210 stopniach Celsjusza.
• Azot jest chemicznie obojętny i niepalny. Cechuje się bardzo niską reaktywnością chemiczną w temperaturze pokojowej z powodu silnego wiązania potrójnego między atomami.
• Jest suchy (nie zawiera pary wodnej po odpowiednim oczyszczeniu) i nie posiada smaku ani zapachu, dzięki czemu nie wpływa na właściwości przechowywanych produktów spożywczych czy chemicznych.

Potencjalne Zagrożenia

Chociaż azot jest nietoksyczny i niepalny, może stwarzać poważne zagrożenia, zwłaszcza w przypadku nieprawidłowego przechowywania i użytkowania.

• Wypieranie tlenu i uduszenie: Kiedy azot uwalnia się do powietrza, może wypierać tlen, powodując niebezpiecznie niski poziom tlenu. Wyciek azotu w zamkniętej przestrzeni może obniżyć poziom tlenu, prowadząc do uduszenia. Ponieważ jest bezwonny i niewidoczny, człowiek może nie zdawać sobie sprawy z niedoboru tlenu. Potencjalne objawy zatrucia niedotlenieniem obejmują:
  • Przyspieszone tętno i częstość oddechów.
  • Zaburzenia myślenia i koncentracji.
  • Nietypowe zmęczenie po wysiłku fizycznym.
  • Zaburzenia emocjonalne.
  • Zaburzenia koordynacji ruchowej.
  • Bardzo słaba ocena sytuacji i koordynacja ruchowa.
  • Zaburzenia oddychania, które mogą spowodować trwałe uszkodzenie serca.
  • Niezdolność do wykonywania różnych ruchów.
  • Utrata przytomności.
  • Drgawki.
• Oparzenia kriogeniczne i kruchość materiałów: Kontakt ciała z ciekłym azotem lub nawet bardzo zimnymi powierzchniami zamrożonymi przez azot powoduje natychmiastowe odmrożenia. Ciekły azot wywołuje „oparzenia zimnem”, a tkanka momentalnie zamarza. Należy również uważać na materiały i narzędzia schłodzone w ciekłym azocie, gdyż ich dotknięcie nieosłoniętą dłonią może prowadzić do poważnych obrażeń.
• Zagrożenia związane z ciśnieniem:
  • Butle ze sprężonym gazem: Azot jest przechowywany w butlach stalowych pod wysokim ciśnieniem (zazwyczaj 150-200 barów). Taka butla zawiera ogromną energię potencjalną. Uszkodzenie zaworu butli (np. w wyniku upadku) grozi gwałtownym uwolnieniem całej zawartości w krótkim czasie.
  • Ekspansja ciekłego azotu: Podczas przechodzenia ze stanu ciekłego w gazowy azot rozszerza się 700-800 razy. Oznacza to, że niebezpieczeństwo rozerwania pojemników z LN₂ jest realne, jeśli nie mają one sprawnych zaworów bezpieczeństwa i odprowadzenia gazu.
  • Wybuchowe skutki mieszania z ciekłym azotem: Zachować ostrożność należy również przy wlewaniu ciekłego azotu do naczyń. Jeśli LN₂ dostanie się do zamkniętej kieszeni, może to doprowadzić do gwałtownego wzrostu ciśnienia i rozerwania pojemnika.

Metody Przechowywania Azotu

Istnieje kilka sposobów na przechowywanie i transportowanie azotu, w zależności od jego stanu skupienia i wymaganej ilości.

1. Butle do Azotu Sprężonego

Gazy w butlach są powszechnie stosowane przez małych odbiorców do różnych zastosowań. Azot jest przechowywany w butlach wysokociśnieniowych, zazwyczaj pod ciśnieniem 150 barów lub 300 barów. Butle z gazem pod wysokim ciśnieniem stanowią poważne zagrożenie dla bezpieczeństwa, które wymaga rygorystycznych procedur postępowania i środków bezpieczeństwa w celu zapobiegania wypadkom. Ich transport do miejsca użytkowania wymaga starannego załadunku, transportu i rozładunku, co jest czasochłonne i pracochłonne.

2. Zbiorniki Kriogeniczne (Dewary) na Ciekły Azot

Ciekłe gazy są wykorzystywane przez dużych odbiorców. Azot jest skraplany, aby uzyskać duże ilości w bardzo kompaktowej postaci, łatwej do transportu. Ciekły azot jest dostarczany ciężarówkami do odpowiedniego zbiornika w zakładzie klienta, gdzie ponownie odparowuje do postaci gazowej.

Przechowywanie ciekłego azotu przez dłuższy czas wymaga specjalnych warunków, które zapewnią izolację od otoczenia i jednocześnie utrzymają wewnątrz zbiornika niską temperaturę. Takie warunki możliwe są do osiągnięcia jedynie w specjalnych termosach, które nazywane są dewarami (naczyniami Dewara).

Charakterystyka Naczyni Dewara

• Są to pojemniki o wyjątkowych właściwościach izolacyjnych, które początkowo produkowano ze szkła, a dzisiaj na ogół spotyka się z dewarami metalowymi. Metalowe dewary, choć mają nieco gorsze właściwości izolacyjne, są znacznie bardziej odporne na uszkodzenia mechaniczne.
• Są zbudowane z bardzo cienkich podwójnych ścianek. Przestrzeń między nimi jest szczelnie zamknięta i panują w niej warunki tzw. próżni technicznej. Ta unikalna budowa minimalizuje przepływ ciepła między cieczą a otoczeniem.
• Naczynia te posiadają szczelne korki o doskonałych właściwościach izolacyjnych, które zapewniają odseparowanie wnętrza dewara od otoczenia.
• Charakterystyczną cechą dewarów jest stały ubytek przechowywanej cieczy, który wynika z jej nieustannego wrzenia. To zjawisko nazywane mocą strat cieplnych, opisujące ilość ciepła, które dociera do kriostatu w jednostce czasu.
• Pojemność naczyń Dewara jest bardzo różna i zależy od ich przeznaczenia, od małych, mobilnych po duże naczynia przemysłowe, mieszczące od 4 do nawet 2000 litrów cieczy roboczej.

Cysterny Kriogeniczne

Cysterny kriogeniczne służą do transportu dużych ilości ciekłego azotu. Składają się z dwóch koncentrycznych zbiorników: zbiornika wewnętrznego oraz pancerza zewnętrznego. Przestrzeń pomiędzy ścianami jest wypełniona obniżonym ciśnieniem i izolacją, najczęściej perlitową lub wielowarstwową. Elementy konstrukcyjne umożliwiają nieograniczony skurcz wewnętrznego zbiornika podczas obniżania temperatury. Cysterny wyposażone są w szafki sterownicze zawierające wyposażenie sterujące, oprzyrządowanie bezpieczeństwa, zawory, manometry i wskaźniki poziomu.

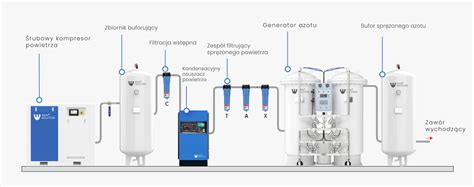

3. Wytwarzanie Azotu na Miejscu (Generatory Azotu)

Wytwarzanie azotu na miejscu wiąże się z najmniejszym ryzykiem, ponieważ tylko wymagana ilość azotu jest wytwarzana pod ciśnieniem wymaganym do konkretnego zastosowania. Aby poprawić zarówno bezpieczeństwo, jak i niezawodność, wiele branż decyduje się obecnie na stosowanie generatorów azotu. Takie urządzenia, wykorzystujące technologię membranową lub PSA (Pressure Swing Adsorption), są kompaktowe, ciche i niezawodne, a także charakteryzują się niskim zużyciem powietrza i energii.

Bezpieczne Przechowywanie i Obsługa Azotu

Zapewnienie bezpieczeństwa azotu ma kluczowe znaczenie dla zapobiegania wypadkom i utrzymania bezpiecznego środowiska pracy. Dzięki zrozumieniu właściwości i zagrożeń związanych z tym gazem, przestrzeganiu odpowiednich protokołów bezpieczeństwa oraz wdrożeniu systemów monitorowania i ostrzegania, można zminimalizować ryzyko wypadków.

Ogólne Zasady Bezpieczeństwa

• Prawidłowe przechowywanie: Ciekły azot należy przechowywać wyłącznie w zatwierdzonych pojemnikach przeznaczonych do cieczy kriogenicznych (dewary), w pomieszczeniach dobrze wentylowanych.
• Odpowiednie otoczenie: W pobliżu azotu nie mogą znajdować się materiały łatwopalne ani źródła ciepła. Butle i zbiorniki należy chronić przed nagrzewaniem.
• Wentylacja i monitoring: Podczas obchodzenia się z ciekłym azotem lub pracą z azotem w postaci gazowej należy zapewnić odpowiednią wentylację. W zamkniętych przestrzeniach stosuje się czujniki stężenia tlenu z alarmami, a miejsca zagrożone niedoborem tlenu powinny być odpowiednio oznaczone.
• Szkolenia i przygotowanie personelu: Pracownicy mający kontakt z azotem powinni być odpowiednio przeszkoleni oraz posiadać świadomość zagrożeń wynikających z jego właściwości. Regularne instruktaże BHP i omawianie tzw. "Near Misses" są kluczowe.
• Stan techniczny sprzętu: Należy dbać o dobry stan techniczny sprzętu. Używanie sprzętu dostosowanego do odpowiedniego ciśnienia jest fundamentalne. Reduktory, węże i zawory muszą mieć odpowiednie certyfikaty ciśnieniowe.

Postępowanie z Butlami Azotu Sprężonego

Przepisy dotyczące bezpiecznego magazynowania butli z gazami znajdują się w rozporządzeniu Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 23 grudnia 2003 r. w sprawie bezpieczeństwa i higieny pracy przy produkcji i magazynowaniu gazów.

• Lokalizacja magazynowania: Niedopuszczalne jest magazynowanie butli w piwnicach, na klatkach schodowych, w korytarzach, w wąskich dziedzińcach, w przejściach dla pieszych i przejazdach, w garażach oraz w pomieszczeniach przeznaczonych na stały pobyt ludzi. Mogą być magazynowane na otwartej przestrzeni (na paletach o ażurowej konstrukcji), pod zadaszeniem lub w wydzielonym pomieszczeniu, które powinno być wyposażone w sprzęt gaśniczy i ratunkowy.
• Zabezpieczenie: Butle powinny być ustawiane pionowo i zabezpieczone przed przewróceniem się (np. przymocowane łańcuchem do ściany lub stojaka).
• Zakazy: Niedopuszczalne jest rzucanie butli, toczenie ich po podłodze w pozycji leżącej (z wyjątkiem beczek ciśnieniowych z obręczami), uderzanie metalowymi przedmiotami, używanie do innych celów niż te, do których zostały zaprojektowane, poddawanie bezpośredniemu działaniu ognia.
• Obsługa: Wszelkie operacje podłączania reduktora, wymiany zaworów itp. należy wykonywać zgodnie z instrukcjami producenta. Należy stosować się do informacji zawartych w karcie charakterystyki substancji chemicznej.

Postępowanie z Ciekłym Azotem w Dewarach

• Wszystkie naczynia kriogeniczne muszą mieć sprawne zawory bezpieczeństwa i odprowadzenie gazu.
• Termos na LN₂ zawsze należy trzymać z lekko uchyloną pokrywą (jeśli posiada), aby ulatniający się gaz miał drogę ujścia i ciśnienie nie wzrastało niebezpiecznie.
• Do opróżniania naczyń zaleca się stosowanie specjalnego lewara, który pozwala na wypompowanie azotu bez ryzyka jego kontaktu ze skórą.
• Wózek na naczynie z ciekłym azotem znacznie ułatwia pracę i transport.

Środki Ochrony Indywidualnej (ŚOI)

Należy stosować odpowiednie środki ochrony indywidualnej, w tym:

• Ochrona twarzy i oczu: Przyłbice z niełamliwego poliwęglanu, okulary ochronne i osłony twarzy. Maskę aparatu ODO można w ograniczonym zakresie zastąpić przyłbicą.
• Ochrona rąk i ramion: Rękawice kriogeniczne z mankietami. Należy pamiętać, że żadne rękawice nie zapewniają ochrony przy zanurzeniu w cieczy kriogenicznej. Wykorzystywanie skórzanych ŚOI jest błędem, ponieważ skóra wiąże wilgoć, co prowadzi do większego przewodzenia zimna.
• Ochrona korpusu: Fartuchy kriogeniczne lub dwuczęściowe ubrania.
• Ochrona stóp: Kriogeniczne osłony na obuwie.

Zastosowania Azotu

Azot, dzięki swojej obojętności chemicznej i niskiej temperaturze wrzenia, jest wszechstronnym narzędziem w wielu sektorach:

• Inertyzacja i ochrona atmosfery: Tworzenie atmosfery ochronnej pozbawionej tlenu w przemyśle chemicznym, farmaceutycznym, metalurgicznym (np. odgazowywanie ciekłych metali, obróbka cieplna w atmosferze kontrolowanej).
• Przemysł lotniczy: Wypełnianie przestrzeni nad paliwem lotniczym w zbiornikach samolotów.
• Przedmuchiwanie i osuszanie instalacji: Zapewnianie czystości i suchej atmosfery (np. po hydraulicznych testach ciśnieniowych rurociągów).
• Spawanie i cięcie laserowe: Jako gaz ochronny (np. w spawaniu TIG/MIG) i procesowy w cięciu laserowym.
• Przetwórstwo polimerów: Wtrysk z gazem (GIT) do tworzenia wydrążonych struktur, fizyczne spienianie tworzyw (pianki polietylenowe, poliuretanowe).
• Elektronika: Utrzymanie atmosfery wolnej od tlenu i wilgoci w procesach fotolitografii, osadzania warstw, trawienia chemicznego. Chłodzenie detektorów i jako gaz nośny w aparaturze analitycznej.
• Przemysł spożywczy: Pakowanie w atmosferze modyfikowanej (MAP) wędlin, serów, pieczywa. Błyskawiczne mrożenie produktów (np. truskawek, krewetek), krio-mielenie, chłodzenie ciast i kremów.
• Medycyna i biotechnologia (kriogenika):
  • Krioprezerwacja: Długotrwałe przechowywanie materiałów biologicznych (banki nasienia, komórek jajowych, zarodków IVF, krwi pępowinowej) w temperaturach bliskich -196 °C.
  • Kriochirurgia i krioterapia: Bezpośrednie zastosowanie w zabiegach (np. wymrażanie brodawek, zmian skórnych, guzów).
  • Laboratoria medyczne: Mrożenie embrionów i żywych komórek, transport próbek medycznych.
• Inne zastosowania przemysłowe: Montaż skurczowy (shrink-fitting), zamrażanie rurociągów (celem tymczasowego zablokowania przepływu cieczy), zamrażanie gruntu (przy drążeniu tuneli lub szybów kopalnianych).

Działania Ratownicze w Zdarzeniach z Cieczami Kriogenicznymi

Wśród towarów niebezpiecznych, z którymi mogą się zetknąć strażacy w czasie działań ratowniczych, są ciecze kriogeniczne, takie jak ciekły azot. W przypadku interwencji z udziałem cieczy kriogenicznych strażaków obowiązuje rozporządzenie MSWiA oraz „Zasady organizacji ratownictwa chemicznego i ekologicznego”.

Rozpoznanie i Zabezpieczenie Miejsca Zdarzenia

• Zastępy powinny dojechać na miejsce z wiatrem i ustawić pojazdy w górnych partiach terenu przy minimalnej odległości od miejsca zdarzenia nie mniejszej niż 150 metrów.
• Miejsce zdarzenia należy zabezpieczyć zarówno przed przypadkowym wjazdem lub wejściem osób postronnych do strefy zagrożenia, jak i przed rozprzestrzenieniem się zagrożenia poza strefę.
• Rozpoznanie polega na identyfikacji substancji niebezpiecznej, rodzaju i zasięgu zagrożenia oraz uzyskaniu wszelkich możliwych informacji o okolicznościach zdarzenia, w tym przede wszystkim o ewentualnej obecności osób postronnych w strefie niebezpiecznej.
• W trakcie rozpoznania wyznacza się strefy zagrożenia w oparciu o wyniki pomiarów tlenomierzem. W celu zapewnienia bezpieczeństwa ratownikom działania w strefie zagrożenia prowadzone są zawsze przez minimum dwie osoby.
• Strażacy przebywający w strefie niebezpiecznej powinni być asekurowani przez co najmniej dwóch kolegów wyposażonych w sprzęt ochronny o takim samym stopniu zabezpieczenia.

Postępowanie w Strefie Zagrożenia

• Ze względu na dużą gęstość par cieczy kriogenicznych (spowodowaną bardzo niską temperaturą) względem powietrza, mogą one szybko obniżyć stężenie tlenu w otoczeniu. Ponieważ gazy powstałe z cieczy kriogenicznych są bezbarwne, bezwonne i pozbawione smaku, należy kontrolować atmosferę za pomocą tlenomierza.
• Jeśli pojawią się wątpliwości co do wystarczającej ilości tlenu, ratownicy muszą pracować w aparatach ODO (ochrony dróg oddechowych), które stanowią podstawową ochronę. Maska aparatu chroni również twarz i oczy przed ewentualnymi rozpryskami cieczy. Korzystanie ze sprzętu filtrującego podczas zdarzeń z dużym niedostatkiem tlenu może mieć poważne negatywne skutki.
• Jeśli w strefie zagrożenia znajdują się osoby poszkodowane, ratownicy wyposażeni w niezbędne środki ochrony osobistej (w tym zawsze aparaty ODO) powinni je ewakuować, poddać ewentualnej dekontaminacji oraz udzielić kwalifikowanej pierwszej pomocy.
• W przypadku cieczy kriogenicznych nie wolno podawać prądów wody na zawory bezpieczeństwa cystern i zbiorników. Jeżeli zbiornik lub cysterna są ogrzewane w trakcie pożaru, należy schładzać je prądami wody także przez dłuższy czas po jego ugaszeniu.
• Ratownicy muszą mieć świadomość, że kriociecz z powodu niedoskonałej izolacji termicznej pojemnika paruje nieustannie. Nie można doprowadzić do trwałego doszczelnienia zbiornika bez możliwości obniżenia ciśnienia panującego wewnątrz.

Przykłady Wypadków z Udziałem Azotu

Zagrożenia związane z azotem są realne, o czym świadczą tragiczne wypadki:

• W 2015 roku w jednej z koszalińskich firm pracownik zginął, wpadając do kadzi z ciekłym azotem.
• W 2012 roku w powiecie płońskim mężczyzna zmarł z powodu uduszenia azotem w samochodzie, w którym przewoził ciekły azot w nieszczelnych pojemnikach.
• Student na amerykańskiej uczelni zmarł podczas napełniania kolb ciekłym azotem.
